Подсветка ТВ экрана своими руками

Подсветка работает от USB разъёма телевизора, включается/выключается вместе с телевизором и яркость можно регулировать.

Для изготовления понадобятся:
— Светодиодная лента белого свечения 12-24 вольта (цветовой тон по вкусу);
— Повышающий напряжение модуль MT3608 (стоит 29р в Китае);

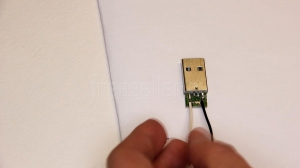

— USB «вилка»;
— немного проводов;
— паяльные принадлежности;
— Вольтметр;
— Амперметр;
— всякая мелочёвка.

Процесс изготовления

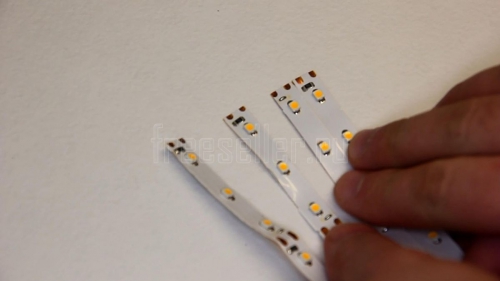

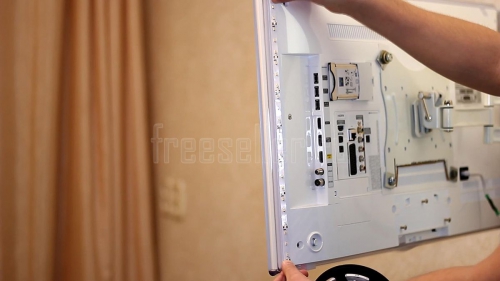

Для начала измеряем размер телевизора и «прикидываем» как можно разместить ленту, отрезаем необходимое количество.

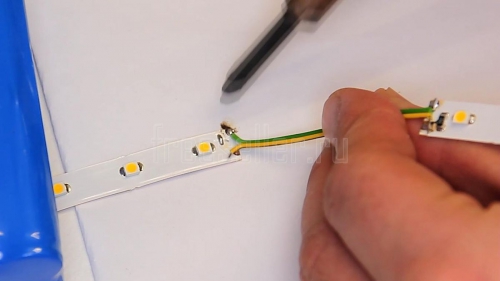

Получившиеся 4 куска ленты спаиваем гибкими проводами. Обязательно соблюдаем полярность.

Фоновая подсветка телевизора своими руками

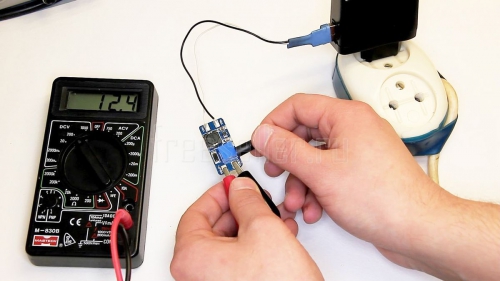

Подключаться подсветка будет от USB разъёма телевизора, но там только 5V и этого нам недостаточно. Для работы LED ленты обычно нужно 12 или 24V. Поэтому используем повышающий напряжение модуль MT3608, он повысит напряжение с 5 до 12V. К входу модуля (VIn) припаиваем провода от USB «вилки».

Далее подключив USB к разъёму, который не жалко спалить (на случай если что-то пойдёт не так) вращением подстроечного резистора выставляем необходимое ленте напряжение.

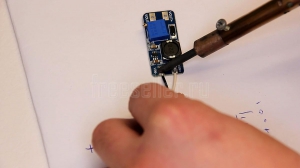

Припеваем ленту к выходу модуля.

В принципе уже должно работать =)

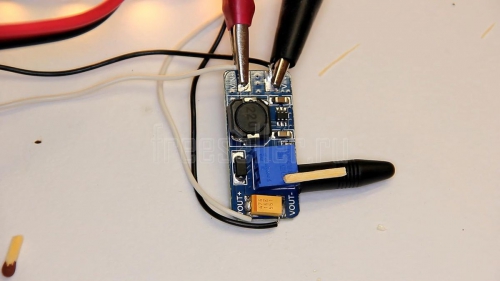

Для возможности регулирования яркости, к переменному резистору регулирующему напряжение я приклеил «вертлюжок» с кусочком спички («бомж вариант»), благодаря этому резистор можно провернуть вперёд назад только на пол оборота. Крайние положения будут соответствовать минимальной и максимальной яркости, вы подбираете их сами. (жёлтая штука на плате это танталовый конденсатор он уменьшает пульсации напряжения на выходе и он ненужен, пульсации итак минимальны).

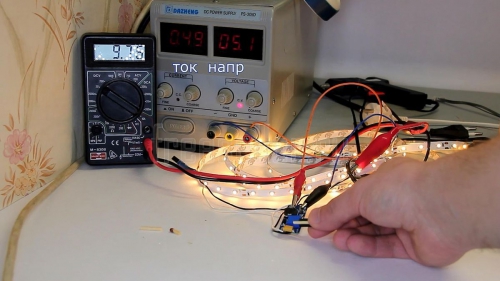

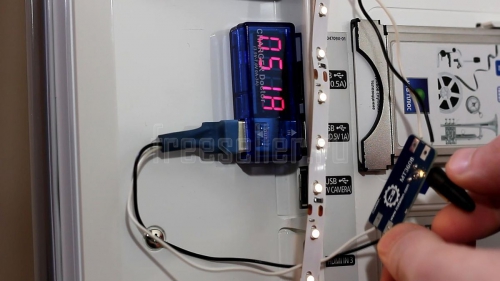

После того как всё собрано нужно обязательно проверить потребляемый схемой ток при максимальной яркости, для этого можно использовать USB вольтамперметр или как в моём случае лабораторный блок питания. Напряжение на ленте не должно быть выше номинального.

Ток не должен превышать максимально допустимый для разъёма.

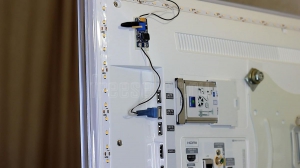

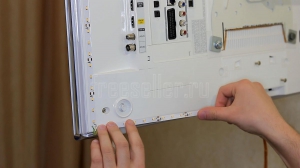

После всех проверок расклеиваем ленту и приклеиваем модуль на липкую ленту.

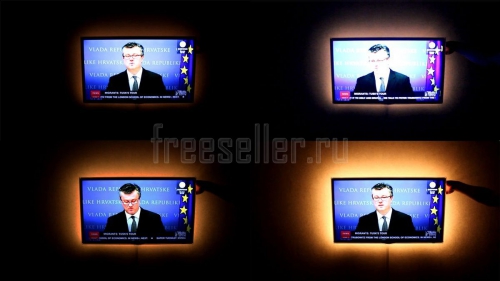

Всё готово! наслаждаемся

В заключение

— Необязательно делать именно так как у меня и я не изобрёл колесо.

— Можно сделать всё аккуратнее и красивее

— Подсветка не перегревается и не моргает частота преобразования около 1.2 MHz

— За сломанный телевизор и производственные травмы я не отвечаю, будьте предусмотрительны и осторожны.

— Можно купить LED ленту на 5V и отказаться от повышающего напряжение модуля.

— Можно использовать RGB ленту + модуль дистанционного управления, если вам хочется чтобы был пульт и спецэффекты, но это быстро надоест.

— Если мощности USB разъёма не хватает, то нужно подключить вместо ленты 5 вольтовое реле и уже через него включать/выключать вместе с телевизором не только подсветку, но и любую другую технику, включенную в розетку, например акустику.

Подсветка работает от USB разъёма телевизора, включается/выключается вместе с телевизором и яркость можно регулировать.

Для изготовления понадобятся:
— Светодиодная лента белого свечения 12-24 вольта (цветовой тон по вкусу);
— Повышающий напряжение модуль MT3608 (стоит 29р в Китае);
— USB «вилка»;
— немного проводов;
— паяльные принадлежности;
— Вольтметр;
— Амперметр;
— всякая мелочёвка.

Процесс изготовления

Для начала измеряем размер телевизора и «прикидываем» как можно разместить ленту, отрезаем необходимое количество.

Получившиеся 4 куска ленты спаиваем гибкими проводами. Обязательно соблюдаем полярность.

Подключаться подсветка будет от USB разъёма телевизора, но там только 5V и этого нам недостаточно. Для работы LED ленты обычно нужно 12 или 24V. Поэтому используем повышающий напряжение модуль MT3608, он повысит напряжение с 5 до 12V. К входу модуля (VIn) припаиваем провода от USB «вилки».

Далее подключив USB к разъёму, который не жалко спалить (на случай если что-то пойдёт не так) вращением подстроечного резистора выставляем необходимое ленте напряжение.

Припеваем ленту к выходу модуля.

В принципе уже должно работать =)
Для возможности регулирования яркости, к переменному резистору регулирующему напряжение я приклеил «вертлюжок» с кусочком спички («бомж вариант»), благодаря этому резистор можно провернуть вперёд назад только на пол оборота. Крайние положения будут соответствовать минимальной и максимальной яркости, вы подбираете их сами. (жёлтая штука на плате это танталовый конденсатор он уменьшает пульсации напряжения на выходе и он ненужен, пульсации итак минимальны).

После того как всё собрано нужно обязательно проверить потребляемый схемой ток при максимальной яркости, для этого можно использовать USB вольтамперметр или как в моём случае лабораторный блок питания. Напряжение на ленте не должно быть выше номинального.

Ток не должен превышать максимально допустимый для разъёма.

После всех проверок расклеиваем ленту и приклеиваем модуль на липкую ленту.

Всё готово! наслаждаемся

В заключение

— Необязательно делать именно так как у меня и я не изобрёл колесо.

— Можно сделать всё аккуратнее и красивее

— Подсветка не перегревается и не моргает частота преобразования около 1.2 MHz

— За сломанный телевизор и производственные травмы я не отвечаю, будьте предусмотрительны и осторожны.

— Можно купить LED ленту на 5V и отказаться от повышающего напряжение модуля.

— Можно использовать RGB ленту + модуль дистанционного управления, если вам хочется чтобы был пульт и спецэффекты, но это быстро надоест.

— Если мощности USB разъёма не хватает, то нужно подключить вместо ленты 5 вольтовое реле и уже через него включать/выключать вместе с телевизором не только подсветку, но и любую другую технику, включенную в розетку, например акустику.
