Назначение проектора.Проектор (кодоскоп) воспроизводит на экране в увеличенном размере нанесенные на специальную прозрачную пленку или непосредственно на стеклянную поверхность записи, изображения, рисунки, схемы, таблицы, графики, формулы. Причем они могут записываться как заблаговременно, так и по ходу изложения информации.
Этот вид видеотехники получил широкое распространение среди пользователей. За рубежом большинство деловых совещаний и учебных занятий проходит с применением проекторов, являющихся простым, удобным и надежным средством коммуникации во время лекций, докладов.
Характерно, что за многие годы этот вид видеотехники не претерпел существенных конструктивных изменений и до сих пор популярен среди докладчиков в своем классическом виде. Это — как раз тот случай, когда преобладают простота конструкции, доступность применения, умеренная цена. Важными преимуществами проектора по сравнению с другими аудиовизуальными средствами являются: широкие практические возможности и непосредственное управление процессом доведения информации до слушателей. Докладчик находится в зоне действия прибора, обращен к слушателям и в любой фазе доклада ему принадлежит ведущая роль.
Лучшая защита экрана 2020 года? Стекло, гидрогель или полиуретан
Благодаря свободному доступу к рабочей поверхности отображаемого объекта можно в нужный момент по ходу изложения материала участвовать в процессе проецирования, что активизирует внимание слушателей, например, написание текста, черчение, рисование, внесение пометок, накладывание дополнительных изображений, акцентирование внимания на отдельных деталях путем закрывания других и т. п.
Применением многослойных пленочных наборов можно демонстрировать построение чертежей, таблиц, выведение формул, компоновку помещений, расстановку оборудования, планировку помещений и рабочих мест.
Общие принципы устройства.В состав проектора (кодоскопа) входят следующие узлы (рис. 37):
— камера освещения с расположенными в ней вогнутым зеркалом, лампой накаливания, вентилятором, конденсором Фринеля;
Рис. 37. Общие принципы устройства проектора типа «Полилюкс», Германия
— фокусирующее устройство, состоящее из объектива, стойки, подвижного корпуса, поворотного зеркала;
— лентопротяжный механизм, представляющий собой два ролика с прозрачной лентой.

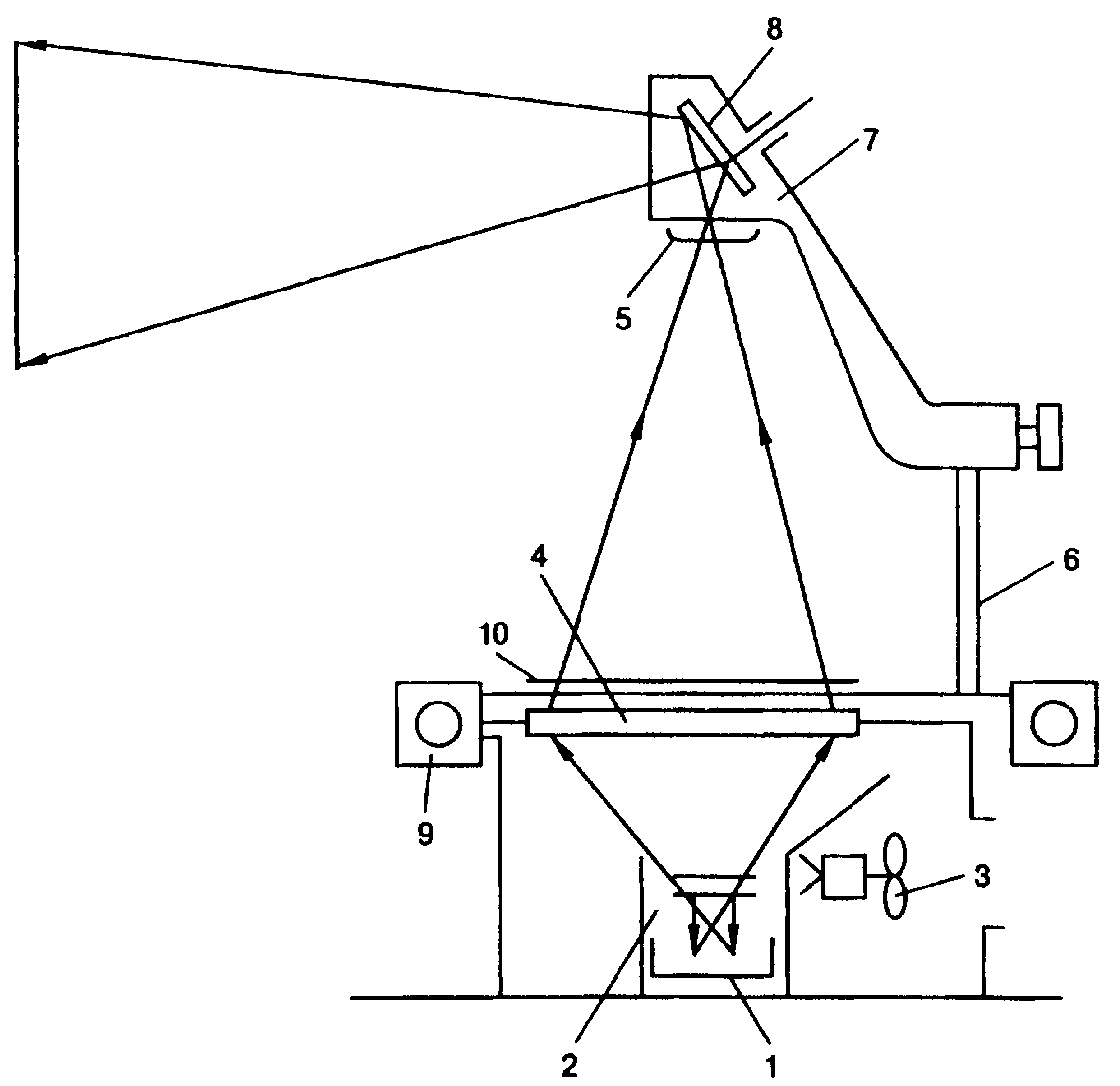

Принцип работы.В пластмассовом корпусе находится источник света (2) с вогнутым зеркалом (1) и конденсор (4). В проекционной головке, (7) подвижно прикрепленной к штативной трубчатой стойке (6), имеется объектив (5) с отражательным зеркалом (8).
В качестве источника света используется галогенная лампа накаливания мощностью 650 Вт, которая может работать в экономичном режиме и на полную мощность. Для охлаждения сильно нагревающейся лампы предназначен вентилятор (3), который включается одновременно с лампой. По достижении в корпусе определенной температуры вентилятор может продолжить работу по охлаждению и после выключения лампы.
Равномерное освещение рабочей поверхности обеспечивается пластмассовым блоком конденсора Фринеля (4). Корпус закрывается стеклянной пластиной (10), являющейся одновременно рабочей поверхностью. На крышке корпуса имеются крючки для навешивания сменных приспособлений — кассетной пары с пленкой (9).
Порядок использования:
1. Установить на рассеиватель лентопротяжный механизм с необходимыми изображениями на ленте.
2. Подключить проектор к электросети.
3. Включить выключатель.
4. Отрегулировать резкость изображения на экране перемещением фокусирующего устройства.
5. Выровнить при необходимости изображение поворотом зеркала.
6. При необходимости дополнительно отрегулировать изображение.
7. После окончания демонстрации выключить выключатель.
8. Выключение из сети проектора возможно только после полной остановки вентилятора.
Преимущества проектора настольного типа — легкость (6,5 кг), удобство в переноске, способность работать при дневном освещении, наличие различных режимов освещения. Применение проектора позволяет отражать на экране демонстрируемый оратором материал в любой последовательности.
Недостатки проектора:
— рассчитан на аудиторию не более 15-20 человек (т. е. он камерного типа для эксклюзивных демонстраций);
— нельзя демонстрировать изображения, нанесенные на непрозрачный материал (бумагу, книгу, журнал, газету);
— докладчик не защищен от сильного светового потока (необходим отражатель или защитное устройство — щиток с темным стеклом или очки с затемненными стеклами).
Область примененияв офисах, торговых, финансовых, таможенных и других организациях как средство демонстрации необходимых материалов.
Устанавливаются проекторыв кабинетах управленческого звена, на выставках, в демонстрационных центрах, учебных кабинетах, аудиториях, в залах заседаний и совещаний, бухгалтериях, банках, торговых фирмах, таможенных, в ассортиментных кабинетах и залах товарных образцов.
Техническая характеристика проектора «Полилюкс», Германия
Питание от сети переменного тока 220 В 50 Гц
Потребляемая мощность 600 Вт
Максимальное изображение при расстоянии кодоскопа до экрана 2,5 м
Габаритные размеры: без объектива 320х320х250 мм
с объективом 320х320х700 мм
1. Выход из строя осветительной лампы.
2. Загрязнение оптической системы.
Новые модели проекторов:
Проектор 4420 (3-х линзовый) обеспечивает контрастное изображение как в затемненном, так и в освещенном помещении, при включенном свете. Мощность света в 2100 люмен обеспечивается двумя вставными лампами дневного света. Вентиляция происходит за счет принудительной циркуляции воздуха, создаваемой малошумным вентилятором.
Проектор 9400 (рис. 37а) обладает всеми достоинствами проектора 4420, но имеет большую яркость 3800 люмен за счет более мощных ламп (400 Вт). Проектор обеспечивает качественное изображение, оптимальный обзор с более дальнего расстояния, имеет современный дизайн и эргономичные функциональные элементы управления. Прилагаемый роликовый адаптер удобен в эксплуатации и в закрытом состоянии приспособлен для хранения пленок к проекторам. К проектору прилагается защитный чехол против пыли.
Проектор Medium2036 — мощный проектор (6000 люмен) предназначен для стационарного применения, обладает современным дизайном и имеет удобное расположение включателей и выключателей на рабочей, не слепящей плате.
