Розетки legrand за ТВ

Телевизионная розетка Legrand используется для подключения кабеля к мультимедийным устройствам и телевизору. Она позволяет оптимизировать прокладку проводов, аккуратно смонтировать их под штукатурку или во внешние кабель-каналы. Мы рекомендуем выбирать изделие, которое будет гармонировать с обстановкой помещения и цветом коробов. Это вполне реально, ведь TV-розетки Legrand выпускаются в нескольких сериях:

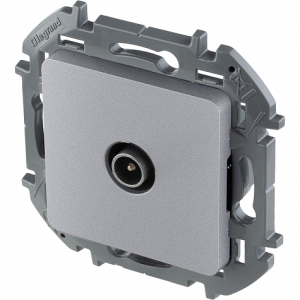

• TV-розетка Valena – классический вариант;

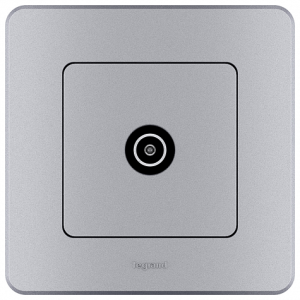

• телевизионная розетка Quteo – квадратная модель со скругленными углами для настенного монтажа;

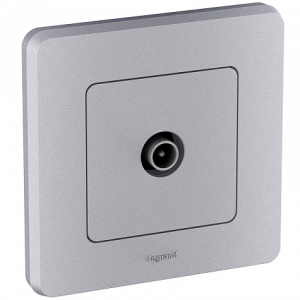

• телевизионная розетка Kaptika – простая, эргономичная, универсальная в применении к различным интерьерам.

Розетки Legrand для TV выпускаются с различным количеством модулей. Максимальное число подключений – 4.

По выполняемым функциям ТВ-розетки Legrand делятся на три группы:

• одиночные – для подключения одного телевизора;
• проходные – для подключения нескольких устройств шлейфовым методом;
• оконечные – для подключения по схеме «звезда» и завершения шлейфа.

Вы можете оформить заказ на телевизионную розетку Легранд нужного типа, воспользовавшись корзиной. Для получения более точных характеристик звоните по телефонам, указанным на сайте.

Источник: stroitelnye-materialy-v-tule.ru

Розетки телевизионные Legrand

Источник: retrorozetki.ru

Подключение компьютерной розетки Legrand своими руками

TV-розетка Legrand. Как установить?

Телевизионный кабель состоит из 4-х частей (см. фото ниже):

1. ПВХ оболочка
2. Внешний проводник (экран), состоящий из металлической оплётки и фольги, покрытой слоем алюминия
3. Диэлектрик — изоляция из полиэтилена или полувоздушного диэлектрического заполнения
4. Внутренний проводник, представленный одиночной медной жилой

Хочется отметить, что ТВ-кабель может быть представлен и в другом исполнении, например, экран может состоять из медных проволок, а внутренний проводник может быть многожильным, но мы остановимся на данном исполнении.

Розетки

Основным преимуществом розеток «Легранд Валена», как и в случае с выключателями, можно назвать высокое качество механизма In`Matic. В новых версиях установочного электрооборудования металлический суппорт для повышенной безопасности покрыт слоем изоляции.

Благодаря защитным шторкам, закрывающим штепсельные отверстия, существенно снижается риск получения травм. Не нужно разбирать весь механизм, чтобы «прозвонить» его тестером. Достаточно снять лицевую панель и воспользоваться двумя контрольными точками.

В каталоге розеток содержатся следующие варианты исполнения:

1. Силовые: двухконтактные, с заземлением, с шторками, USB.
2. Телевизионные: розетки ТВ проходные, оконечные, двухкабельные TV и SAT, «звезда».
3. Информационные: телефонные RJ-11, интернет-розетки RJ-45, двойные.

Выбор цветовой гаммы широк. Для розеток типа «Лайф» доступно больше 14 оттенков, а для изделий «Аллюр» — 23 варианта палитры, в том числе и «слоновая кость».

Не все розетки оснащены автоматическими зажимами, часть продукции поставляется с винтовыми креплениями. Уточняйте этот параметр у продавца.

Подготовка ТВ-кабеля для подключения

Для подключения к телевизионной розетке нам нужно подготовить кабель, подведённый к подрозетнику. Для этого:

1 – Снимаем изоляцию ПВХ

2 – Из металлической оплётки («экрана») делаем скрутку, а фольгу срезаем. Как говорилось выше, я использую кабель RG-6U и у него довольно «жидкая» оплётка (мало проволочных элементов), поэтому я и делаю скрутку. Есть кабели с более массивной оплёткой, в таких случаях её просто сдвигают, чтобы срезать диэлектрик и оголить медную жилу. Кстати, фольгу можно не срезать, иногда её оставляют, и в сети довольно много примеров и схем, где фольга остаётся. Но как я понимаю, фольга выступает в качестве дополнительного экрана, который защищает сигнал от помех (например, когда ТВ-кабель проложен рядом с силовым) и на качество соединения не влияет.

3 – Оголяем медную жилу, аккуратно снимая изоляцию (диэлектрик).

Поэтапный процесс подготовки коаксиального кабеля для ТВ-розетки представлен на фото ниже:

Кабель подготовлен, теперь непосредственно можно перейти к самой розетке.

Как необходимо устанавливать розетки «Легранд»?

1. Прежде всего, на поверхности стены закрепляется подрозетник. В зависимости от ее материала, он может крепиться достаточно жестко с применением дюбелей (на кирпич или бетон), или с применением шурупов (на дерево и пластик), а также винтов или саморезов (при работе с металлической основой). Отверстия подготавливаются заранее, в большинстве случаев дрелью.
2. К подрозетнику крепят узел устройства, для чего используют специализированные отверстия, имеющиеся на его основании.
3. Потом к розеточным клеммам подключают также уже заранее приготовленные окончания питающей устройство проводки.
4. Вставляется рамка и декоративная коробка (для изоляции), фиксируется винтом по центру.

Подключение телевизионной розетки

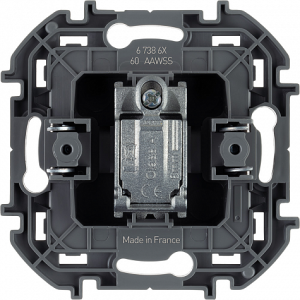

Телевизионная розетка фирмы Legrand представлена на фото ниже:

Вид с обратной стороны:

1. Для подключения кабеля к розетке необходимо выкрутить болт и открыть металлическую крышку:

Пластиковый корпус ТВ-розетки необходимо снять до монтажа, потому что он перекрывает отверстия для болтов. На некоторых фото ниже розетка в корпусе, т.к. там целью является показать, что и куда подключаем

2. Затем ослабляем болт, который необходим для фиксации внутреннего проводника (медной жилы)

3. Медный стержень ТВ-кабеля нужно вставить в отверстие слева, а проволочная обмотка (экран) должна соприкасаться с корпусом, я обмотал её вокруг изоляции кабеля (см. фото ниже):

4. Закрываем крышку и закручиваем оба болта:

5. Теперь, когда розетка подключена к ТВ-кабелю, устанавливаем её в подрозетник и фиксируем. Закручиваем болты фиксаторов розетки, а также болты подрозетника:

6. Устанавливаем пластиковый корпус ТВ-розетки

7. ТВ-розетка готова к эксплуатации:

Теперь, когда телевизионная розетка установлена, нужно подготовить кабель для её соединения с телевизором.

Процедура подключения интернет розетки

С подсоединением розетки фирмы Легранд редко у кого возникают сложности, так как конструкция совершенствовалась и испытывалась уже долгие годы. К примеру, в розетке модели «Легранд Валена» разъемы располагаются сразу под лицевой крышкой.

Требуется исполнить следующие последовательные шаги:

1. Открыть крышку;
2. Повернуть крыльчатку в указанном стрелочкой направлении (для удобства она выполнена в белом цвете, поэтому даже новички не перепутают, что крутить и в какую сторону);
3. После поворота по стрелке этого фиксатора сразу открывается доступ к коннекторам. Для наглядности производитель выполнил цветную маркировку, потому при подключении ошибиться будет сложно, конечно, если человек способен четко различать цвета (схема подсоединения с правильным расположением проводов подробно описана в первом параграфе этого руководства).

Так как «Legrand» выпускает различные типы розеток, каждый пользователь подбирает оптимальный вариант для конкретных условий. Конечно, монтаж и крепление, например, внутренней розетки отличается от внешней, но принципы подключения схожи.

Современная этика допускает крепление розеток не только на стенах помещений, но даже на мебели. Многообразие цветов и конструкций производимых фирмой розеток позволяет быстро подобрать подходящий вариант для офиса или жилой комнаты.

Главное внимание пользователю рекомендуется уделить типу используемого коннектора. Большинство людей стали предпочитать обычным коннекторам конструкцию розеток «Легранд» для быстрого монтажа.

Как подключить коннектор обычного типа?

Подсоединять следует по одному из 2-х типов: «А» или «В», описанных в первом параграфе этой инструкции. Но в большинстве случаев в РФ применяется тип «В».

Чтобы добраться до коннектора, потребуется разобрать розетку, однако, в Легранд этот процесс конструктивно упрощен и выполняется в считанные секунды. Внутри пользователь увидит цветовую маркировку для подсоединения. Требуется, сняв изоляцию с кабеля и уложив проводки, руководствуясь цветами, обжать жилы.

Если лишняя длина проводов выступает за крышку, то вооружившись кусачками, их потребуется срезать. Далее розетка вставляется в посадочное место и плотно привинчивается.

Как подключить коннектор, предусматривающий быстрый монтаж?

Схема подключения коннектора ничем не отличается от обычной розетки, но метод монтажа розетки другой.

Сзади такой розетки расположены защелки, которые повернуть влево. После этого извлечь коннектор. Соединять провода кабеля следует по стандартной схеме.

После процедуры среза лишней длины проводков вставить коннектор в посадочное гнездо и повернуть вправо, что приведет к обжиму и получению хороших контактов.

Далее остается вставить саму розетку в гнездо, например, в стене. Плотно привинтить. Готово, можно начинать пользоваться.

Подготовка ТВ-кабеля для соединения телевизора с ТВ-розеткой

Для этого нам понадобиться кусок ТВ-кабеля и комплект антенных адаптеров (фото ниже)

Один адаптер необходим для соединения с ТВ-розеткой, а другой – с телевизором. Отмеряем необходимый метраж кабеля и отрезаем. Затем нам необходимо подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для соединения с ТВ-розеткой (процесс показан на фото ниже)

Теперь при помощи готового кабеля соединяем телевизор с телевизионной розеткой. Процесс подключения завершён.

Особенности установки розеток с винтовыми и безвинтовыми зажимами

При установке розетки с винтовым зажимом провод закрепляется между клеммами подключения с помощью винта. Такой зажим подходит как для алюминиевых, так и для медных проводов. Со временем, из-за температурного воздействия алюминиевые провода могут частично деформироваться в зоне присоединения, что может стать причиной нарушения контакта. При винтовом соединении это легко исправить, просто подкрутив винт.

Розетки с винтовыми зажимами можно найти в серии Legrand Oteo, Legrand Quteo.

Соединение при помощи безвинтового зажима происходит при помощи обычной или подпружиненной клеммы. Безвинтовое соединение подходит для медных проводов, не подверженных температурным деформациям. Для алюминиевых проводов безвинтовое соединение нежелательно, так как при деформации проволоки нужно будет придется разбирать розетку, откусывать кусочек и снова вставлять провод назад, что не очень удобно.

Розетки с безвинтовыми зажимами есть в серии Legrand Galea Life.

В остальных же сериях (Legrand Valena, Legrand Celiane, Legrand Cariva, Legrand Mosaic, Legrand Plexo) можно найти розетки как с винтовыми, так и с безвинтовыми зажимами.

Преимущества розеток Легранд

Электрические розетки легранд, в сравнении с обычными розетками, имеют целый ряд преимуществ. Одним из значимых факторов является использование при их изготовлении экологически чистых и совершенно безопасных материалов. Для корпусов и внутренних частей применяются различные металлические сплавы, современные пластики, ценные породы древесины. В качестве экзотических материалов допускается использование натуральной кожи, а также искусственного камня. Благодаря такому разнообразию, продукция имеет очень привлекательный дизайн и способна быть украшением интерьера в любом помещении.

Открытая установка

Подключение телефонной розетки накладного типа займёт намного меньше времени, чем монтаж скрытого устройства.

Открытая установка осуществляется в такой последовательности:

• Зачищенные провода заводятся и фиксируются в клеммах устройства.
• Розетка крепится к полу или в нижней части стены с помощью 2 саморезов или дюбелей.
• На розетку устанавливается декоративная коробка, а поверх кабеля — электротехнический плинтус.
• Подключается аппарат и производится проверка качества связи.

Если телефон будет работать в стандартном режиме, то монтаж телефонной розетки можно считать завершённым. Как подключить телефонную розетку видео смотрите ниже:

Схема подключения

Как можно заметить, на «бортах» розетки нанесены различные цвета, именно по ним можно определить, как правильно произвести подключение. Однако цветов два ряда: — ряд «А» и ряд «В», по какому же подключать?

• Все просто ребята, первый ряд «А» это так сказать для самостоятельного подключения, тут цвета идут не в общепринятой конфигурации, как бы для своих нужд. Подключать так стоит, если вы делали разводку своими руками. По научному, такая конфигурация называется – Т568A, я вам не советую ей пользоваться, потому как сейчас в России, используют немного другую конфигурацию.
• Т568B, «вариант B
  » – это общепринятая конфигурация, если вам в квартиру провод тянули монтажники, то они «обожмут» его именно так! Я и сам как «IT-шник» со стажем, использую только этот метод, чтобы в голове было все по «полочкам». Значит, все просто – совмещаем провода, соответственно цветам.

ТО есть на корпусе нанесен, «бело-оранжевый», вставляем в него провод «бело-оранжевый», если синий – вставляем синий, и так далее. Думаю, тут не стоит объяснять. Посмотрите видео версию внизу, там более подробно.

Хочется еще отметить что подключать нужно все 8 проводов! Конечно есть вариант с «четырьмя», но он работает на скоростях до 100Mb/s. А вот все «восемь» выдерживают до 1Gb/s, а это уже серьезно!

Инструкция по установке

Розетки изготавливаются двух типов — для наружной или для врезной установки. У разных компаний-производителей может отличаться способ фиксации кабелей, но общий принцип во всех случаях одинаков.

Подготовительные работы

Перед тем как подключить интернет розетку, прокладываем электропроводку для интернета (если она отсутствует в новом доме). Кабель направляем к заданному месту в помещении, а уже к этой точке затем подключаем роутер для обеспечения связи.

Когда проводка готова, устанавливаем подрозетник. Для этого понадобится перфоратор и особая коронка для проделывания в стене отверстия нужного размера. Из ниши предварительно удаляем пыль и любую другую грязь. Затем устанавливаем подрозетник. Фиксируем его вязким алебастром.

Определившись со схемой, можно приступать к присоединению жил. Для этого направляем их в нужные пазы коробки. Провода зачищать не нужно, поскольку безопасное и правильное соединение обеспечивается за счет механизма контактной площадки.

Для обеспечения достаточной прочности соединения заглубляем пазы в проводах. Для этой операции используем кроссировочный нож.

Принцип использования площадок достаточно прост — они выполнены в виде острых пластин, которые отстоят друг от друга на такой дистанции, чтобы после посадки крышки на свое место изоляционный материал легко разрезался лезвиями. При этом целостность сердцевин не нарушается.

Установка клеммника

После подключения проводов возвращаем клеммник в розетку в обратном порядке. Не забываем надежно зафиксировать стопорное кольцо.

Далее проверяем правильность подключения. Для этого подключаем к розетке какой-либо прибор (к примеру, роутер). Если устройство работает, подключение выполнено правильно. Если же прибор не включился, ищем проблему в корректности подключения проводов. Также стоит обратить внимание на правильность обжатия.

Совет! Для проверки качества подключения рекомендуется использовать кабельный тестер.

Когда соединение проверено, излишки жил обрезаем, после чего можно начинать установку розетки в подрозетник.

Установка и подключение устройства от Legrand

Для подключения розетки должен использоваться HDMI кабель без наконечников (коннекторов), который может быть проложен в стене путем скрытой укладки его в кабель-канале.

Для самостоятельной установки HDMI розетки Legrand придерживайтесь такой последовательности действий:

1. Перед прокладкой кабеля необходимо прозвонить каждую его жилу и установить соответствие между ними с обоих концов. Иногда возникают ситуации, когда с одной стороны кабеля необходимо установить розетку, а другая подключается напрямую к мультимедийному устройству с помощью штатного разъема. В этом случае следует установить соответствие между контактами и свободными концами с противоположной стороны кабеля.
2. После того как каждому выводу присвоен порядковый номер, можно приступать к его укладке и монтажу подрозетника.
3. Выполняется подключение каждой жилы к соответствующим разъемам рабочей части розетки. Согласно инструкции по установке этого устройства, на каждый конец провода должен быть установлен наконечник, обжимка которого осуществляется пассатижами для прессовки. В большинстве случаев такой инструмент отсутствует, однако качество болтовых соединений в изделиях компании Legrand вполне позволяет монтировать в них зачищенные медные концы жил кабеля.
4. После подключения розетки необходимо проверить качество ее функционирования путем тестового запуска мультимедийного оборудования.
5. Рабочая часть устройства устанавливается в монтажную коробку.
6. Защелкивается декоративная накладка.

Таким образом, использование HDMI розеток позволяет осуществить подключение любого количества мультимедийной аппаратуры, избегая при этом поверхностной прокладки кабелей. С помощью этих устройств достигается не только максимальное удобство в эксплуатации аппаратуры, но и сохраняется эстетичная привлекательность интерьера комнаты.

Т.к. тема является архивной.

Уважаемые, ответьте мне на один вопрос.

Предполагается, что на стене будет висеть телевизор. В его розеточном блоке помимо всего прочего хочу розетку HDMI, которая будет соединена с такой же розеткой HDMI на блоке розеток установленном у пола. Там где будет тумба с техникой. Может кто в курсе как утроены розетки HDMI внутри. Что между ними закладывать?

К сожалению какие будут розетки я пока не знаю — не выбирал. Вариантов 2. 1. Просто кинуть кабель без «башки» HDMI. Видел что у некоторых Леграндов на обратной стороне розетки HDMI типа разводки (как на фото)

2. кинуть кабель HDMI уже с «головами». Вроде (если я правильно понял картинки в интернете) есть розетки у которых внутри просто «мама» HDMI и заложенный в стену кабель HDMI с «головой» просто тыкается туда. Но ИМХО, при этом надо сильно угадать с размерами кабеля чтобы потом вся «голова» и остатки кабеля убрались в подрозетник.

Подскажите на практике может кто монтировал такое — как поступить? ¶

у таких розеток идет инструкция расключения

да есть такие розетки, в которых просто втыкается как переходник

кабель прокладывается как аудио кабели, в кабель канале в стене для замены

в случае прокладки кабеля требуется знать распиновку

правильным ответом на вопрос это реализуемо и розетки hdmi устанавливались и все работает по сей день

почему вы решил, что трасса 15 метров там край до 2 метров будет ¶

Повторюсь есть 2 типа розеток

а) с раключением на клеммую колодку б) розетки — адапторы

п.с. только ценник необоснованно непонятно за что такой, даже для меня ¶

И какой спецификации по скорости они удовлетворяют? Я ничего не решал, я не знаю, какие расстояния планируются, этого не указано. Но предположил, что требуется больше 15, а 15 осуществимо со стандартными разъёмами. По поводу ценообразования — возможно там и royalty, и изоляция tmds какая-нибудь реализована, и на такие соединения золота должно много расходоваться, это же не просто электрическое соединение, оно высокочастотное, окислы недопустимы. Как и требования к сигнальным линиям на печатных платах в разъёмах могут быть специфические вещи (длина сигнальных проводников на расключаемых платах должна быть одинаковой, выравнивается она внутри розетки как раз наверняка высокочастотно спроектированной pcb (не знаю, как по-русски high-speed design правильней перевести)).

По поводу 15 метров я загрубил, извиняюсь, вот пруф про максимальную длину в 10 метров www.hdmi.org/learningcenter/faq.aspx

upd: royalty там есть, но глубже я не лез, high volume — 10000USD взнос + меньше бакса в сумме за каждое изделие, ну и операционные расходы на формление
