С подключением по VGA все понятно и прозрачно и достаточно хорошо освещено на форумах .
При этом доступны 3 основные функции :
1) считывание/запись edid .
2) считывание/запись спай флешь через соответствующий интерфейс .
3) Вывод на экран подключенного устройства тестового сигнала ( цветные полосы и все такое )
Чего не скажешь о HDMI . На форумах внимание HDMI интерфейсу уделено крайне мало внимания , от этого не все понятно .
И так, по функциям :
1) все предельно понятно . Считывает/записывает edid — вопросов нет .
2) При подключении никак не реагирует подключаемое устройство на наличие подключения по HDMI . Но при этом, с форумов узнал , что может работать с спай флешь в некоторых моделях .При условии что на HDMI выведен ISP интерфейс ( в основном в моделях в которых нет VGA разъема ) . Несколько смущает отсутствие реакции на подключение .А так, в целом . все понятно .
3) Не выводит тестовый сигнал ни в какую ! . Проверял на нескольких аппаратах , менял 3 шнурка HDMI . Предварительно и основательно поиздевался над своим монитор тв BENQ 2441 . Подключал ко всем трем HDMI входам , пробовал разные последовательности и варианты подключения , попережимал в софте все что надо и не надо Кроме горячего подключения по HDMI ,ввиду опасности этого предприятия !. На форумах ,этот вопрос даже не поднимался в обсуждениях .
FLASH LED TV BIOS WITH VGA TO HDMI CABLE EASE AND FAST.
Внимание вопрос знатокам : Должен ли выводится тестовый сигнал через HDMI ? . И если да , то как это сделать ?
Добавлено (25.09.2015, 23:26)
———————————————
Удалось наконец получить ответ на интересующий меня вопрос:
Генератор сигнала не выводит испытательный сигнал ( Цветные полосы и т.д. ) на HDMI . Поэтому использовать его для проверки HDMI входов , увы , не получится . А жаль . Функция была бы не лишней для определения на лету ,виновника .При наличие всего одного HDMI входа и одного устройства с интерфейсом HDMI .Но наверное было бы уж слишком , требовать от этого малыша еще и этого .
Добавлено (25.09.2015, 23:29)
———————————————
Удалось наконец получить ответ на интересующий меня вопрос:
Генератор сигнала не выводит испытательный сигнал ( Цветные полосы и т.д. ) на HDMI . Поэтому использовать его для проверки HDMI входов , увы , не получится . А жаль . Функция была бы не лишней для определения на лету ,виновника .При наличие всего одного HDMI входа и одного устройства с интерфейсом HDMI .Но наверное было бы уж слишком , требовать от этого малыша еще и этого .
Источник: www.willem-ua.com
Кабельлиния VGA в HDMI для программатора RT809F RT809H EMMC, решает проблему печати и чистки в порте HDMI
Read Write RT809H PROGRAMMER Using HDMI WIRE
#2 Для чего этот шнур я не могу понять , что он может считать по сравнению с обычным HDMI
Через обычный HDMI у меня не читает.
#3 Для чего 2 HDMI разъема?
Разные контакты данных у разных типов оборудования TV (как на VGA 15 и кажеться 12 Tx Rx)
#4 Для чего этот шнур я не могу понять , что он может считать по сравнению с обычным HDMI
Через обычный HDMI у меня не читает.
programmer use
RT809F RT809H
free shipping
Specification
VGA to HDMI line
RT809F / RT809H USB programmer
Вес логистики
Индивидуальное изготовление
Каждая упаковка
Минимальная единица измерения
Мощность рассеивания
International standard
Название бренда
Напряжение электропитания
International standard
Номер модели
VGA to HDMI cable
Применение
sell_by_piece
Происхождение
Рабочая температура
International standard
Размер логистики — высота (см)
Размер логистики — длина (см)
Размер логистики — ширина (см)
Логические ИС
Отзывы покупателей

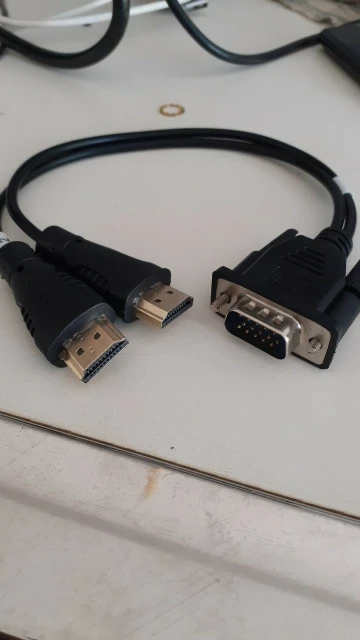

Страна: RU Доставка: Standard Shipping 19.06.2021
Шнур прибыл в г. Тулу за 24 дня к HDMI и vga подходит со считыванием данных и загрузкой не пробовал позже дополню отзыв.
Страна: BR Доставка: Direct 13.08.2021
Проверю, но верим, что все в порядке
V***v
Страна: RU Доставка: Standard Shipping 13.07.2021
Товар получил. Спасибо .
A***r
Страна: AR Доставка: Standard Shipping 03.08.2021
A***o
Страна: CO Доставка: Standard Shipping 04.05.2021
Это точно так же, как рекламный плакат
T***k
Страна: BY Доставка: Standard Shipping 19.08.2021
S***m
Страна: BE Доставка: Standard Shipping 14.09.2021
M***v
Страна: US Доставка: Standard Shipping 28.07.2021
Покупатель
Страна: BR Доставка: Direct 17.05.2021
F***o
Страна: IT Доставка: Standard Shipping 20.05.2021
Покупатель
Страна: PK Доставка: China Post Registered Air Mail 09.05.2021
U***r
Страна: IT Доставка: Saver Shipping 20.10.2021
Показать больше отзывов (12)
Похожие товары
Все торговые марки, зарегистрированные товарные знаки, наименования продуктов, названия компаний и логотипы, указанные на данном сайте, служат исключительно для целей идентификации и являются собственностью их владельцев. Сервис Alichecker не занимается продажей товаров и не предоставляет платные услуги. Информационные материалы основываются на партнерских соглашениях и происходят из проверенных источников. Если вы полагаете, что ваши права были нарушены, пожалуйста, свяжитесь с нами.
Источник: alichecker.info
ТехноГен
Блог посвящённый радиоэлектронике, микроконтроллерам и современным технологиям.
19.09.2022
RT809H переходник ISP eMMC, и решение проблем с прошивкой
При выборе и покупке программатора изначальная задача была в прошивке мультиконтроллеров, но когда я увидел список потдерживаемых микросхем — захотелось экспериментов, и были мысли даже попытаться вытянуть данные с микросхем памяти старых телефонов (нюансы типа шифрования и работы с NAND я знал, но было интересно).
Посмотрев на стоимость сокетов для BGA микросхем, и изучив количество необходимых переходников под все типы сокетов я понял, что для единичных случаев покупать такое нецелесообразно, прошивать просто проводом тоже не удобно, и я решил сделать платку переходник, за основу которой была взята китайская платка ISP, которая продавалась на Али, и имела неадекватную цену.
Резисторы 1k8, конденсаторы 0.1uF.

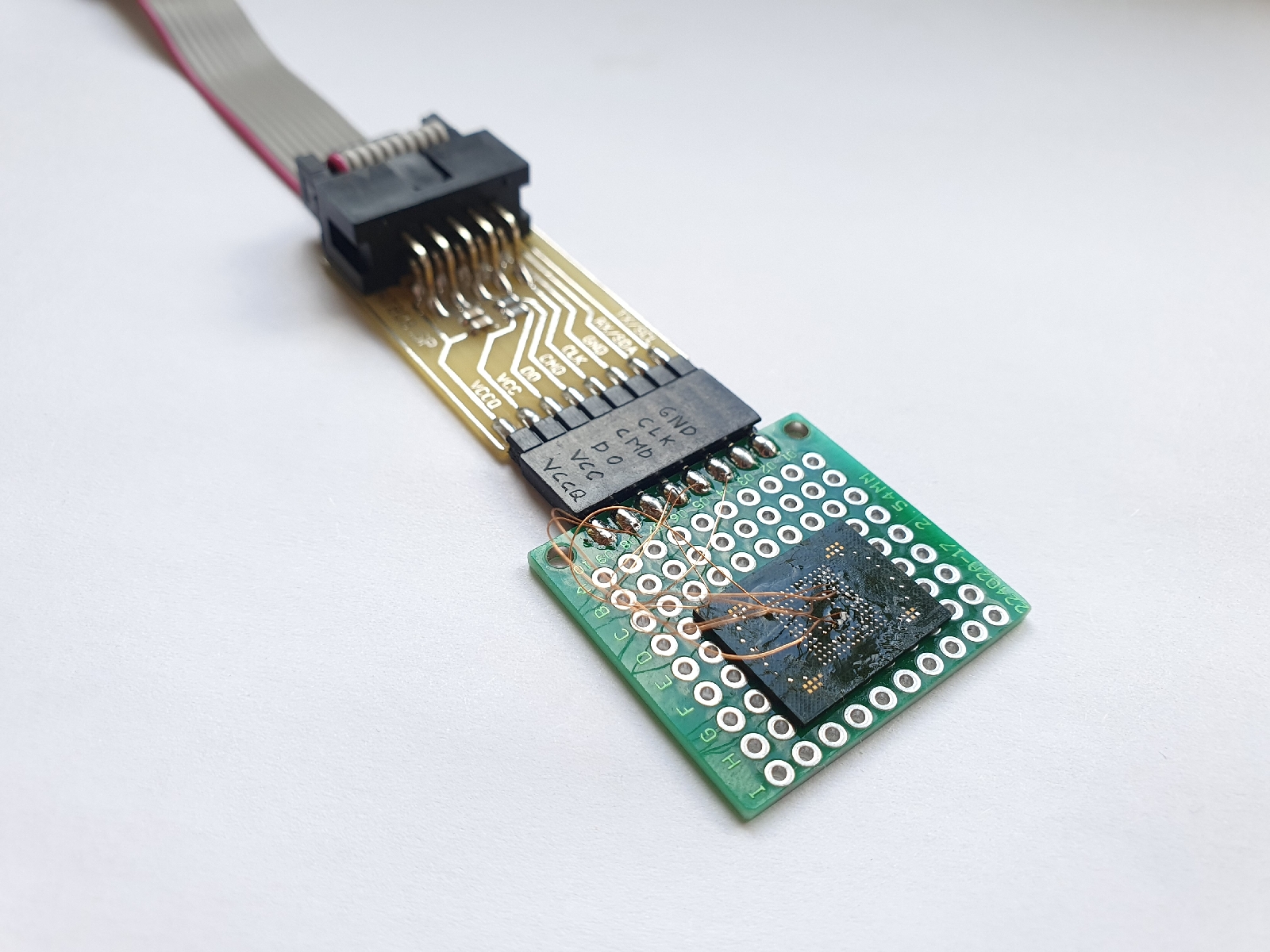

Сделал плату, собрал, распаял микросхемку проволочками 0,125мм, а результат — » Read timeout». Выбирал много разных вариантов, крутил настройки, и результата не было, пока не решил сделать SELFTEST с подключенной памятью, и как результат — она сгорела (к.з. по линиям питания). Со следующей микросхемой (HYNIX H26M64003DQR) я был уже более осторожен, и подключал её только после выбора микросхемы в программе и загрузки алгоритма в программатор. Но ошибка «Read timeout» так и не уходила.
