Руководство по эксплуатации для устройства Samsung SyncMaster 940N
Устройство: Samsung SyncMaster 940N
Категория: Монитор
Производитель: Samsung
Размер: 4,58 MB
Добавлено: 2014-07-25
Количество страниц: 171
Как пользоваться?
Для Вашего удобства
Если просмотр руководства Samsung SyncMaster 940N непосредственно на этой странице для Вас неудобен, Вы можете воспользоваться двумя возможными решениями:
- Полноэкранный просмотр -, Чтобы удобно просматривать инструкцию (без скачивания на компьютер) Вы можете использовать режим полноэкранного просмотра. Чтобы запустить просмотр инструкции Samsung SyncMaster 940N на полном экране, используйте кнопку Полный экран .
- Скачивание на компьютер — Вы можете также скачать инструкцию Samsung SyncMaster 940N на свой компьютер и сохранить ее в своем архиве. Если ты все же не хотите занимать место на своем устройстве, Вы всегда можете скачать ее из ManualsBase.
Samsung SyncMaster 940N Руководство по эксплуатации — Online PDF
Ремонт монитора Samsung 940N
Ознакомьтесь с подробным руководством пользователя для замечательного творения Samsung, модель SyncMaster 940N. Получите ценную информацию и инструкции, чтобы максимально использовать возможности вашего устройства и оптимизировать взаимодействие с пользователем. Раскройте весь потенциал своего устройства Samsung SyncMaster 940N с помощью этого подробного руководства пользователя, в котором содержатся пошаговые инструкции и советы экспертов, которые сделают работу с ним легкой и приятной.
Advertisement
« Page 1 of 171 »
Advertisement
Печатная версия
Многие предпочитают читать документы не на экране, а в печатной версии. Опция распечатки инструкции также предусмотрена и Вы можете воспользоваться ею нажав на ссылку, находящуюся выше — Печатать инструкцию . Вам не обязательно печатать всю инструкцию Samsung SyncMaster 940N а только некоторые страницы. Берегите бумагу.
Резюме
Ниже Вы найдете заявки которые находятся на очередных страницах инструкции для Samsung SyncMaster 940N . Если Вы хотите быстро просмотреть содержимое страниц, которые находятся на очередных страницах инструкции, Вы воспользоваться ими.
Install drivers Install programs
Notational Failure to follow directions noted by this symbol could result in bodily harm or damage to equipment. Prohibited Important to read and understand at all times Do not disassemble Disconnect the plug from the outlet Do not touch Grounding to prevent an electric shock Power When not used for an extended period of time, set your computer to DPMS. If using a screen saver, set it to the active screen mode.
Do not use a damaged or loose plug. This may cause an electric shock or fire. Do not pull the plug out by the wire nor touch the plug with wet hands. This may cause an electric shock or fire. Use only a properly grounded plug and receptacle. An improper ground may cause electric shock or equipment damage. Insert the power plug firmly so that it does not come loose.
Ремонт монитора Самсунг 940 N . начало.
A bad connection may cause fire. Do not excessively bend the plug and wire nor place
Be sure to contact an authorized Service Center, when installing your monitor in a location with the heavy dust, high or low temperatures, high humidity, chemical substance and where it operates for 24 hours such as the airport, the train station or etc. Failure to do so may cause a serious damage to your monitor. Put your monitor in a location with low humidity and a minimum of dust. Failure to do so may cause an electric shock or fire inside the monitor. Do not drop th
Set down the monitor carefully. The monitor could be damaged or broken. Do not place the monitor face down. The TFT-LCD surface may be damaged. Installing a wall bracket must be done by a qualified professional. Installation by unqualified personnel may result in injury. Always use the mounting device specified in the owner’s manual.
When installing the product, make sure to keep it away from the wall (more than 10 cm / 4 inch ) for ventilation purposes. Poor ve
Use the recommended detergent with a smooth cloth. If the connector between the plug and the pin is dusty or dirty, clean it properly with a dry cloth. A dirty connector may cause an electric shock or fire. Make sure to unplug the power cord before cleaning the product. Otherwise, this may cause electric shock or fire.
Unplug the power cord from the power outlet and wipe the product using a soft, dry cloth. Do not use any chemicals such as wax, benzene, alcohol, th
Keep the product away from places exposed to oil, smoke or moisture; do not install inside a vehicle. This may cause malfunction, an electric shock or fire. Especially avoid operating the monitor near water or outdoors where it could be exposed to snow or rain. If the monitor is dropped or the casing is damaged, turn the monitor off and unplug the power cord. Then contact the Service Center . The monitor may malfunction, causing an electric shock or fire. Disconnect the p
Do not insert metal objects such as chopsticks, wire and gimlet or inflammable objects such as paper and match into the vent, headphone port or AV ports. It may cause a fire or an electric shock. If an alien substances or water flows into the product, turn the product off, unplug the power connector from the wall outlet and contact Service Center. If you view a fixed screen for an extended period of time, residual image or blurriness may appear. Change the mode to energy save
A falling product could cause physical damage even death. When not using the product for an extended time period, keep the product unplugged. Otherwise, this may cause heat emission from the accumulated dirt or degraded insulation, leading to electric shock or fire. Do not place children’s favorite objects (or anything else that may be tempting) on the product. Children may try to climb on the product to retrieve an object. The product could fall, causing physical damage or
SyncMaster 740B / 940B / 540B Please make sure the following items are included with your monitor. If any items are missing, contact your dealer. Contact a local dealer to buy optional items. Unpacking Type 1 Monitor Pivot stand Type 3
Monitor Simple stand Bottom MagicRotation program can not be provided as Simple Stand does not support Pivot function. Type 2 Monitor Pivot stand Manual User’s Guide, Warranty Card Monitor Driver, Quick Setup Guide (Not available in all Natural Color software, locations) MagicTune™ software MagicRotation software Cable ‘DVI-A to D-sub’ Cable Power Cord DVI Cable
Front MENU button [ ] Opens the OSD menu. Also use to exit the OSD menu or return to the previous menu. MagicBright™™ MagicBright™™ is a new feature providing optimum viewing [] environment depending on the contents of the image you are watching. Currently six different modes are available: Custom, Text, Internet, Game, Sport and Movie. Each mode has its own pre-configured brightness value. You can easily select one of six settings by simply pressing MagicBright™ contr
Activates a highlighted menu item. / Enter button [ ] / Push the ‘ ‘, then selects the video signal while the OSD is off. Source button (When the source button is pressed to change the input mode, a message appears in the upper left of the screen displaying the current mode — analog or digital input signal.) Note : If you select the digital mode, you must connect your monitor to the graphic card’s DVI port using the DVI cable. Use this button for auto adjustment. AUTO button Use this
Скачавание инструкции
| 1 | Samsung 152x Руководство по эксплуатации | Монитор | 4 |
| 2 | Samsung 205BW, 204BW Руководство по эксплуатации | Монитор | 12 |
| 3 | Samsung 24″ Class LED Monitor with MagicAngle S24B 300N Руководство по эксплуатации | Монитор | 3 |
| 4 | Samsung 173VT Руководство по эксплуатации | Монитор | 7 |
| 5 | Samsung 151P Руководство по эксплуатации | Монитор | 14 |
| 6 | Samsung 240MP Руководство по эксплуатации | Монитор | 1 |
| 7 | Samsung 24″ Class LED Monitor with MagicAngle S23B300N Руководство по эксплуатации | Монитор | 0 |
| 8 | Samsung 2063UW Руководство по эксплуатации | Монитор | 8 |
| 9 | Samsung 151X Руководство по эксплуатации | Монитор | 7 |
| 10 | Samsung 2032MW Руководство по эксплуатации | Монитор | 76 |
| 11 | Samsung 400MPX Руководство по эксплуатации | Монитор | 0 |
| 12 | Samsung 152MP Руководство по эксплуатации | Монитор | 0 |
| 13 | Samsung 24″ Class LED Monitor with MagicAngle LS24B300EL/ZA Руководство по эксплуатации | Монитор | 7 |
| 14 | Samsung 2043BWX Руководство по эксплуатации | Монитор | 15 |
| 15 | Samsung 230TSN Руководство по эксплуатации | Монитор | 2 |
| 16 | Sony BVM-L170 Руководство по эксплуатации | Монитор | 7 |
| 17 | Sony DDM-2802CNU Руководство по эксплуатации | Монитор | 1 |
| 18 | Sony BVM-D20F1U, BVM-D20F1E, BVM-D20F1A, BVM-D24E1WU, BVM-D24E1WE, BVM-D24E1WA, BVM-D32E1WU, BVM-D32E1WE, BVM-D32E1WA Руководство по эксплуатации | Монитор | 15 |
| 19 | Sony 500A3WE Руководство по эксплуатации | Монитор | 8 |
| 20 | Sony CPD-17SF2 Руководство по эксплуатации | Монитор | 10 |
Контактная информация
Интернет-база инструкций по эксплуатации
Источник: www.manualsbase.com
Монитор Samsung SyncMaster 940N: характеристики, настройки, ремонт. Жидкокристаллические мониторы
Монитор Samsung SyncMaster 940N на момент своего выхода являлся решением премиального уровня. У него были отменные технические характеристики и наиболее передовая на тот момент технология производства. Все это в сумме позволяет ему и по сей день оставаться актуальным решением. Именно об этом продукте от именитого южнокорейского производителя и пойдет речь в этой статье.
Назначение монитора. Комплект поставки
В самом начале продаж этот монитор относился компанией-производителем к продукции премиум-класса. У него не было каких-либо недостатков, все актуальные технологии он поддерживал. Поэтому он был универсальным устройством, которое можно было использовать в составе любой вычислительной системы. Только вот с точки зрения экономической целесообразности Samsung SyncMaster 940N в офисных или бюджетных недопустимо было использовать. Для этих целей были более доступные решения с низкой стоимостью и урезанной функциональностью. Перечень поставки в этом случае включал:
- Монитор.
- Силовой шнур.
- Провод VGA для подключения к системному блоку компьютера.
- Стойку для установки.
- Гарантийный талон.
- Диск с диагностическим, конфигурационным и управляющим программным обеспечением.
Даже на сегодняшний день подобный список считается достаточным и позволяет начать использовать такой монитор по назначению сразу же после приобретения.

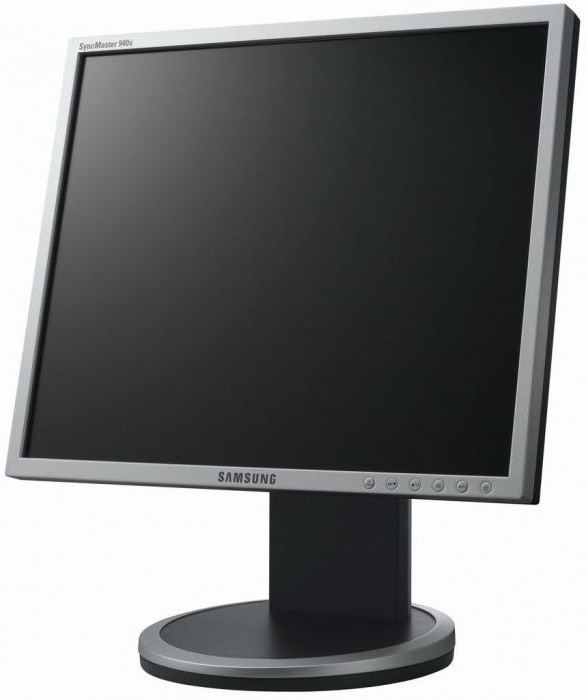

Внешний вид. Его особенности
Основной элемент монитора — экран. В данном случае он занимает все его переднюю панель. Лишь только по краям есть небольшие рамки из пластика серебристого цвета. В правом нижнем углу этой рамки есть панель управления, которая состоит из 6 кнопок управления. На задней стороне устройств находятся возможные места крепления.
Внизу находятся три отверстия для установки на опору, которая идет в комплекте. По центру же задней крышки Samsung SyncMaster 940N есть 4 отверстия для монтажа на стену. В этом случае систему крепления необходимо отдельно покупать. Здесь же сгруппированы все коммуникационные порты устройства.
Изображение. Его характеристики
Даже по нынешним меркам неплохим качеством выводимого изображения может похвастаться Samsung SyncMaster 940N. Характеристики его матрицы указывают на то, что она произведена по технологии TN+Film. Хоть она и устарела по нынешним меркам, но ее все еще можно встретить в наиболее бюджетных телевизорах и мониторах.
Ее диагональ составляет 19 дюймов, а максимальный формат выводимого изображения составляет 1280х1024. Номинальная частота обновления картинки — 140 МГц. Яркость же выводимого изображения составляет 300 кд/м 2 , а ее контрастность — 700:1. Время отклика матрицы составляет 8 мс. Отдельно необходимо отметить формат выводимой картинки, который соответствует 4:3.
Сейчас этот формат устарел — все аналогичные современные периферийные устройства уже функционируют в формате 16:9. На сегодняшний день такими техническими характеристиками никого уже не удивишь, но 10 лет назад эти параметры были действительно премиальными и позволяли решать практически любые задачи. Причем к их числу можно даже отнести игрушки.
Коммуникации
Всего лишь тремя портами для подключения наделен разработчиками монитор Samsung SyncMaster 940N . Один из них — это силовой трехконтактный разъем для организации электроснабжения периферийного устройства. Второй — это порт VGA. С его помощью сигнал с аналогового выхода графического ускорителя поступает на вход монитора. Альтернативой порту VGA является разъем DVI.
В этом случае сигнал уже передается по проводам в цифровом виде. Поэтому более предпочтительно использовать именно такой способ подключения и вывода графической информации на экран монитора.
Меню, подключение и настройка
Типичная организации меню у данного периферийного продукта, которое активируется путем нажатия одноименной кнопки на передней панели. Наиболее важными пунктами в данном случае являются те, которые позволяют сместить горизонтально или вертикально изображение или же растянуть, сузить картинку в этих же самых направлениях. Остальные пункты неподготовленному пользователю трогать не рекомендуется. Порядок подключения данного решения следующий:
- Собираем. Устанавливаем на поверхность.
- Первым подключаем провод от компьютера. Как было отмечено ранее, рекомендуется для этих целей использовать цифровое подключение DVI, но можно также использовать и VGA.
Все эти манипуляции можно совершать лишь только на обесточенном оборудовании. После этого включаем все компоненты вычислительной системы. Если Samsung SyncMaster 940N не включается то проверяем правильность подключения и состояние всех тумблеров. После окончания загрузки компьютера выполняется настройка нового периферийного устройства.
Как правило, для этого достаточно нажать кнопку Auto и после этого вся эта операция пройдет в автоматическом режиме. После этого настройка монитора Samsung SyncMaster 940N завершена, и он готов к использованию.
Особенности ремонта. Рекомендации
Ремонт данного устройства состоит со следующих этапов:
- Отключение от сети электропитания и от вычислительной системы.
- Демонтаж стойки.
- Выкручивание фиксирующих винтов.
- Аккуратный съем рамки и тыльной крышки.
- Затем демонтируется крышка-заглушка.
- На следующем этапе снимаются все шлейфы. При этом необходимо запомнить то, какой из них где подключается.
- После этого снимается еще одна защитная крышка и получается доступ к электронной начинке.
- Слева находиться плата инвертора. Ее необходимо аккуратно извлечь и визуально смотреть. Основная причина неисправности в данном случае — это электролитические конденсаторы, которые выработали свой ресурс и “вздулись”. В любом случае всех их рекомендуется заменить. Также просматриваем остальные компоненты платы и убеждаемся в их исправности. В том числе и предохранитель.
Если проведенные манипуляции желаемого результата не дали, то рекомендуется обратиться в сервисный центр. Также выполнять ремонт монитора Samsung SyncMaster 940N рекомендуется лишь только при наличии соответствующих знаний и подготовки. Поэтому более правильно в данном случае все же обратиться в ремонтный центр.
Возможные способы использования. Энергопотребление и габаритные размеры
На момент начала продаж, как было отмечено ранее, монитор Samsung SyncMaster 940N был наиболее универсальным решением. Он отлично подходит и для применения в составе графических станций или игровых компьютерных систем любого уровня. Также он отлично выглядел и при использовании в офисных или домашних компьютерах.
Сейчас же у него достаточно скромные технические параметры, которые позволяют его применять лишь только в составе бюджетных наименее производительных персональных компьютеров. В режиме ожидания данное устройство потребляет по паспортным характеристикам всего 1 Вт, а в процессе работы — 38 Вт.
Уровень шума в номинальном рабочем режиме если и есть, то значительно ниже порога слышимости человека. По крайней мере, подобная информация фигурирует в технической документации на рассматриваемое решение. Вес данного решения в сборе составляет 4,8 кг, а его габариты — 40,7х42,2х21,7. Опять-таки, последние данные актуальны для монитора в сборе.
Стоимость
На сегодняшний день жидкокристаллические мониторы данной модели уже давно сняты с производства, купить их в новом состоянии невозможно. Даже все складские запасы распроданы. А вот в подержанном состоянии подобные периферийные решения достаточно просто найти.
На различных торговых площадках их стоимость варьируется в пределах от 1000 до 2500 рублей в зависимости от состояния и степени износа. За относительно небольшую доплату в 2000-3000 рублей можно приобрести современный бюджетный монитор с более улучшенными техническими характеристиками, к которым принадлежат матрица с технологией IPS, высокое разрешение 1080р и интеграция акустической системы. Поэтому покупать такой монитор имеет смысл лишь тогда, когда нужен срочно монитор с любыми параметрами и максимально низкой ценой. Во всех остальных случаях более предпочтительней выглядят бюджетные современные решения.
Отзывы
Жидкокристаллические мониторы данной модели по сей день продолжают активно эксплуатироваться. Их можно встретить практически везде. Срок службы большинства из них находиться в пределах от 6 до 10 лет. Когда стартовали продажи такого периферийного продукта, то его параметры соответствовали максимально жестким требованиям.
Именно на этой его особенности акцентировали внимание на тот момент в своих отзывах владельцы. Минусов у него нет, а вот надежность — выше всяких похвал. Это же самое можно сказать и про энергоэффективность данного решения. В плане энергопотребления рассматриваемый в данном материале продукт не так уж и сильно уступает своим современным аналогам.
Итоги
Для своего времени знаковым решением был Samsung SyncMaster 940N . Уже один тот момент, что его все еще можно встретить в составе вычислительных систем сейчас, спустя 10 лет от начала продаж, говорит о многом. И каких-то других доказательств в данном случае уже и не нужно.
Источник: www.syl.ru
LCD монитор Samsung 940N нет подсветки
Samsung 940N принесли со стандартным диагнозом — потух, тёмный экран. В блоке питания три вздутых ёмкости 1000 мкф х 25 вольт — c301, c111, c112. После замены ничего не меняется.
Инвертор собран на ШИМ контроллере BIT3195G и двух сборках из полевых транзисторов.
Меряем две полевых сборки AP4502 на обратной стороне платы. Их пробивает достаточно редко, но бывает.
Представляют они собой сборку из двух разнополых полевиков и заменяются более распространённой сборкой из серии IRF. Я обычно ставлю IRF 7389 или IRF 7319. В данном случае сдул с похожего монитора с разбитой матрицей родные 4502.
Иногда дело ограничивается заменой предохранителя в цепи питания инвертора. В данном случае это F301.
Не помешает заменить Конденсатор в первичной цепи блока питания 47 мкф х 50 вольт c107 и во вторичной 10 мкф х 50 вольт C123. Так же на всякий случай меняю 33 мкф х 25 вольт в районе инвертора c345.
Редко бывает что выходят из строя трансформаторы инверторов. В данном случае они уцелели.
Запись опубликована в рубрике Ремонт железа, Ремонт Мониторов. Добавьте в закладки постоянную ссылку.
Источник: www.vseprosto.net
