После покупки нового и красивого NVMe M2 накопителя Samsung 970 EVO Plus, озаботился высокими температурами при его работе. В простое они составляли 44-52 С (с датчика памяти/контроллера), однако при активной работе (копирование, перемещение) температура доходила до 80 С, что негативно могло сказаться на ресурсе (фото 1).
Температурный режим Samsung 970 EVO Plus в CrystalDiskMark 8
реклама
Было принято решение изготавливать радиатор, так как на материнской плате ASRock Z370 Killer SLI штатного не предусмотрено. За основу взял старый алюминиевый радиатор от Socket A (фото не сохранилось). Примерял все по месту. Диск оказался длиннее любой из сторон радиатора, поэтому принял решение сделать его составным из двух частей.
Крепление изготовил из корпуса CD-привода, отпилив угловую часть и проточив отверстия под болты М4. Сами болты имеют двойную резьбу, вначале М4, а под конец М3. Так получилось из-за того, что вручную просверлить отверстие строго перпендикулярно основанию не получилось и возник перекос.
Охлаждение Samsung SSD 970 Evo Plus / M.2 радиатор Jeyi
Итого, что нам понадобилось. Пилка по металлу. Два винта М4 длиной 40мм, метчик и плашка М3/М4. Шрус для смазки и дремель с отрезным диском для выпиливания половинок из корпуса CD-привода. После всех манипуляций получили такие детали
Детали будущей системы охлаждения Samsung 970 EVO Plus
реклама
var firedYa28 = false; window.addEventListener(‘load’, () => < if(navigator.userAgent.indexOf(«Chrome-Lighthouse») < window.yaContextCb.push(()=>< Ya.Context.AdvManager.render(< renderTo: ‘yandex_rtb_R-A-2368565-28’, blockId: ‘R-A-2368565-28’ >) >) >, 3000); > > >);
Выпилив и подогнав по месту детали, осталось найти термопрокладку. Использовал мягкую для мосфетов, купленную в сервисе за 200Р (толщиной 1мм). Думаю, подойдет любая мягкая нормального производителя.
Установил в системный блок. Вот как вышло в итоге (на обратную сторону диска я нанес, на всякий пожарный, изоленту в месте прижима металлических половинок)
Окончательный результат
Для еще лучшего охлаждения, на штангу поддержки видеокарты я поставил дополнительный вентилятор д=120мм на постоянной скорости вращения 300об/мин. В итоге получились такие температурные показатели в ходе теста CrystalDiskMark 8
реклама
Видео снято на новой системе, с более горячим процессором, поэтому температура внутри системного блока оказалась немного выше. Финальный вид вот такой
Радиатор на Samsung 970 EVO Plus расположен под вентилятором
На этом мой рассказ завершен, если будут вопросы, готов ответить на них в комментариях. Может кому опыт будет полезным. Всем добра.
Источник: overclockers.ru
Отзыв: SSD накопитель Samsung 970 EVO Plus 500Gb MZ-V7S500BW — Можно брать! Рекомендую!

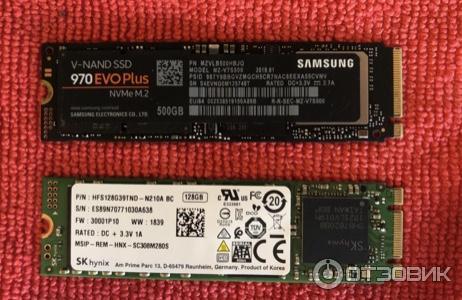

Один из лучших твердотельных накопителей последних лет! После большого количества информации на моем новом ноутбуке, я заметил, что меня немного ограничивает на уровне компонентов и SSD, поэтому, я решил купить это новое крепление 970 Evo, просто превратившиеся в версию «PLUS» путем переключения с NAND 3D TLC 4-го поколения на 96-слойный NAND 3D TLC 5-го поколения. Поскольку контроллер и печатная плата одинаковы, мы получаем производительность и надежность. В результате обновления оперативной памяти с 8 до 32 ГБ я, наконец, получил ожидаемую скорость.

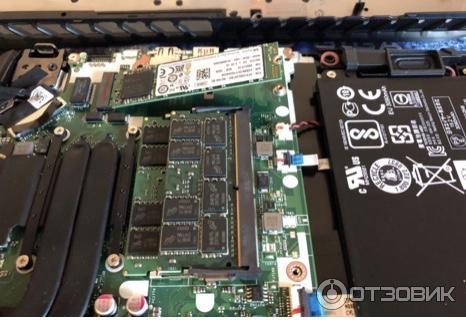

Упаковка / установка: прибыл хорошо упакованным, не на что жаловаться, SSD хорошо защищены. Все остальное анекдотично: без инструкций, без благодарности, без помощи. В то же время, когда вы покупаете такие модули, вы уже знаете, что с ними делать. Очень прост в установке, не стоит беспокоиться об этом, USB-флешка — и вы окажетесь под Windows через 15 минут.
Цена / емкость: больше не нужно покупать версию 970 EVO. Сегодня это немного дороже и немного менее эффективно. По сравнению с конкурентами в стиле Western Digital Black SN750 или Crucial P1 разница в производительности по цене того стоит. Использование NAND 96Layers следующего поколения дает Samsung заметное преимущество до следующего выпуска . Что касается емкости, как обычно, на заявленной 500 ГБ памяти, мы найдем 464 ГБ фактической памяти. Не паникуйте, это нормально
Производительность: невероятно, чисто и просто. Скорости потока совершенно удивительны, и надежность больше не должна демонстрироваться, так как 970 Evo получил признание критиков, и это правильно. Если у вас есть порт NVME, не стесняйтесь ни секунды, чтобы дать вашему ПК второе дыхание.

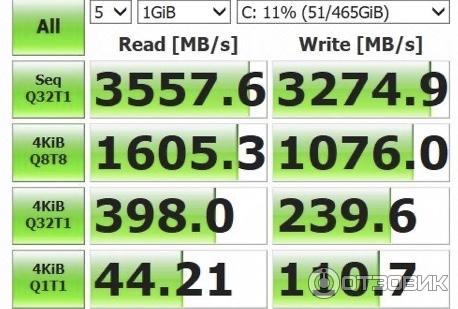

Как видно из скриншота CrystalDiskMark, скорость чтения и записи выше 3000 МБ / с, тогда как теоретическая максимальная пропускная способность порта NVME PCIE 3.0 составляет 4000 МБ / с. На уровне ощущения, это то же самое. Запуск был уже очень быстрым с моим старым Hynix 128 ГБ (около 20 секунд до офиса), но мы определенно находимся в другом мире: начиная с 3 секунд . Мы так далеки от времени доступа механических жестких дисков! И на то есть веская причина: Samsung интегрирует две системы кэширования типа SLC: одну фиксированную, другую динамическую, что позволяет, в зависимости от свободного места, кэшировать до 26 ГБ на 500 ГБ: 4 ГБ фиксированной и до 24 ГБ динамической. С таким же успехом могу сказать, что время доступа рекордно.
Drivers / Software Suite: на веб-сайте Samsung имеется целый набор программного обеспечения. Обратите внимание: на данный момент я пишу эти строки, программное обеспечение Samsung MAGICIAN еще не обновлено и не совместимо с этим SSD. Это приводит к ограничению пропускной способности на уровне записи, что может быть немного лучше, если активирован режим perfs. То же самое, драйвер NVME не совместим как есть. Вы можете форсировать установку, немного хэшируя INF-файлы, но я предпочитаю ждать многолетнего решения от Samsung, как для драйвера, так и для Samsung Magician.
Гарантия / Надежность: гарантия на этот SSD составляет 5 лет. Что также доказывает, что Samsung оптимально протестировала свои твердотельные накопители, чтобы продлить срок службы. Конечно, мы не застрахованы от неудачного случая, но это говорит о серьезности компании. 300 ТБ выносливости или 168 ГБ для чтения / записи в день в течение всего гарантийного периода. Если вы не заполняете и не сбрасываете SSD несколько раз в день, они должен долго продержаться.
С таким же успехом могу сказать, что я рекомендую этот SSD за его превосходное соотношение цена / производительность. Не стесняйтесь ни секунды и начните, вы не будете разочарованы, поверьте мне!
Источник: otzovik.com
