Доброго времени суток. Тело не работает,на экране полосы и мерцание.При замере выходного напряжения на транформаторе БП на 10 ноге должно быть 120в у меня получилось от700в до 1100в прыгает,может я чего-то не так замерял. А на остальных выводах ничего. Может ли причиной быть IC801S (STA-X6757) .
Добавлено: 29 дек 2017, 23:07
Этот телевизор когда-то уже побывал на ремонте в телемастерской,после падения!Тогда у него плата под ТДКС-ом потрескалась и были продублированны дорожки. По словам хозяина (бывшего), тело после ремонта еще работало какое-то время,а когда перестало идти,он купил другой.Вот! Помогите пожалуйста разобраться в поломке. Плату просматривал на предмет непропаев ,менял кондеры С407, С304, С402,С808,С812 на новые. И проверял ESR метром все кондеры возле ТДКС
Добавлено: 30 дек 2017, 00:36
sidoy-i писал(а):
выходного напряжения на транформаторе БП
На трансе ни кто не мерит,там импульсное напряжение,мультик может показать и 10000 вольт.
Мерить нада после выпрямительных диодов или на емкостях фильтров.
Ремонт телевизора samsung cs-29z40zqq
Судя по фото БП у тя рабочий. Скорей всего горе с питанием ВУ или самим ВУ.
Выстави нормально Screen (ускоряющее)
_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Добавлено: 01 янв 2018, 14:08
Screen попробовал ТДКС реагирует на него но без результатно. Еще заметил такую вещь,ранее делал телевизоры,у них после выключения на присоске было напряжение,а здесь уже трижды пытался разрядить что б спокойно работать с платой,напряжения нет.
И еще одну вещь по моему странную, нажимаю на кнопку вкл. тело включается, светодиод загорается потом гаснет и пять раз мигает с интервалом примерно 3-5 секунд и вообще потухает. А тело как работал так и работает. Сегодня замеры скину. Спасибо за помощь.
ВСЕХ С НОВЫМ ГОДОМ !
Добавлено: 04 янв 2018, 09:54
сделал замеры,проследил от трансформатора до диодов:
с 10 ноги 138в
с13 ноги 14.6в
с14 ноги 6.5в
с17 ноги 14.3в на диодах
Источник: radio-uchebnik.ru
Решил вспомнить молодость ) …
, т.е отсутствует гашение луча кадровой развёртки.Причина — высохший электролитический конденсатор C304 100мкф*50в в цепи обратной связи микросхемы кадровой развёртки LA78045 ножка 6.

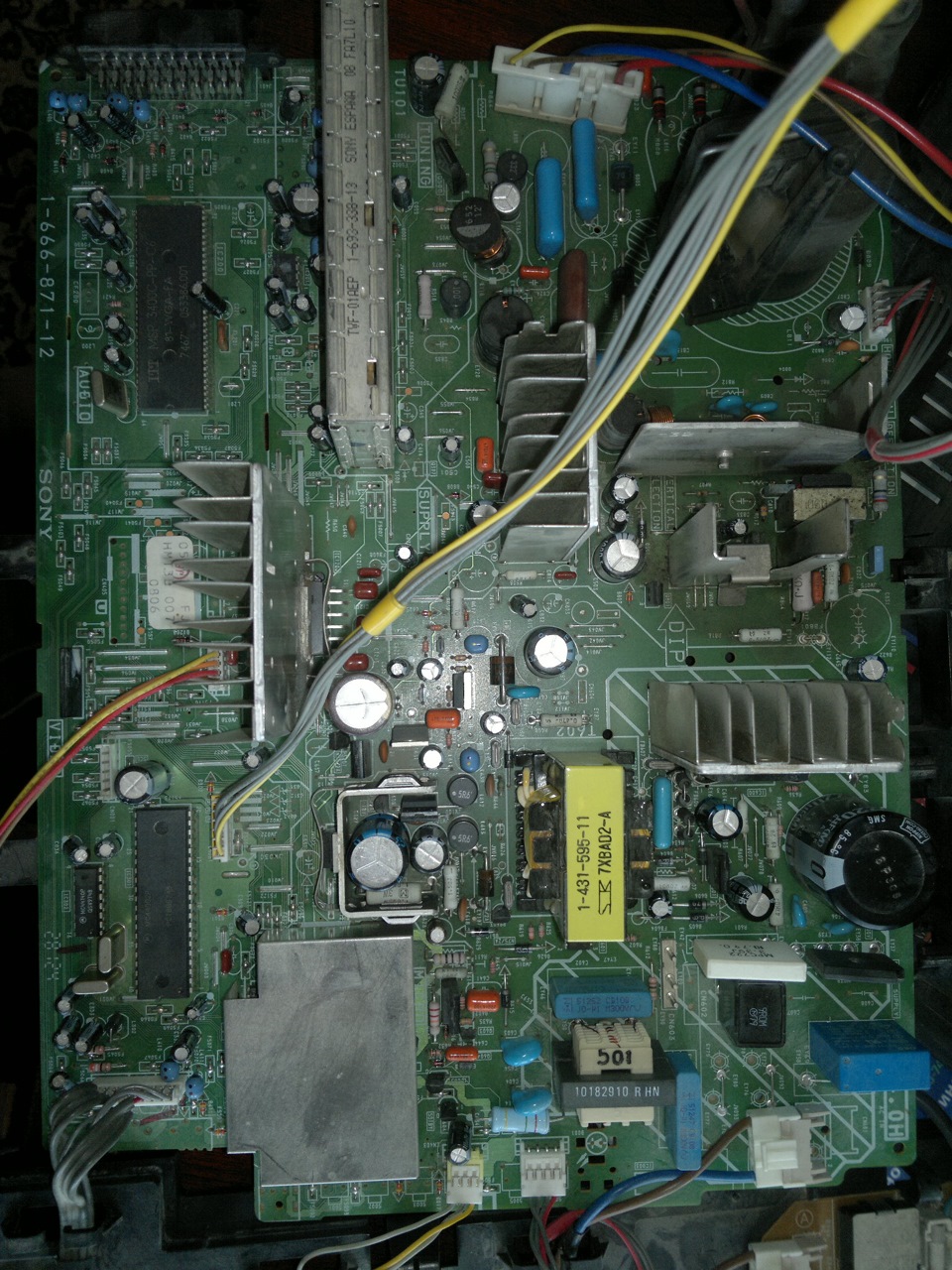

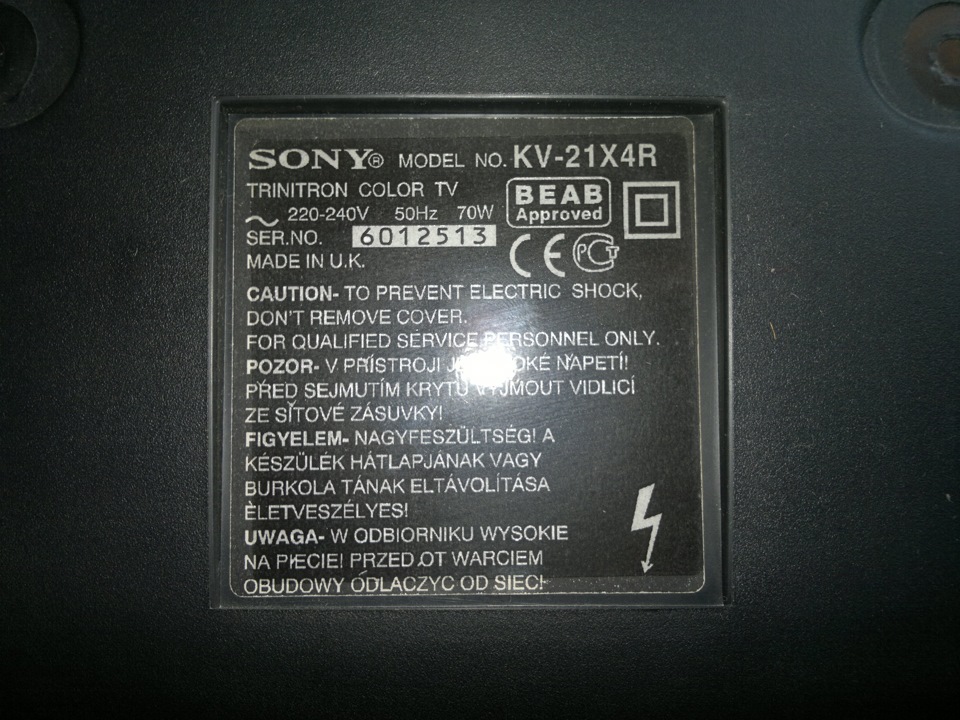

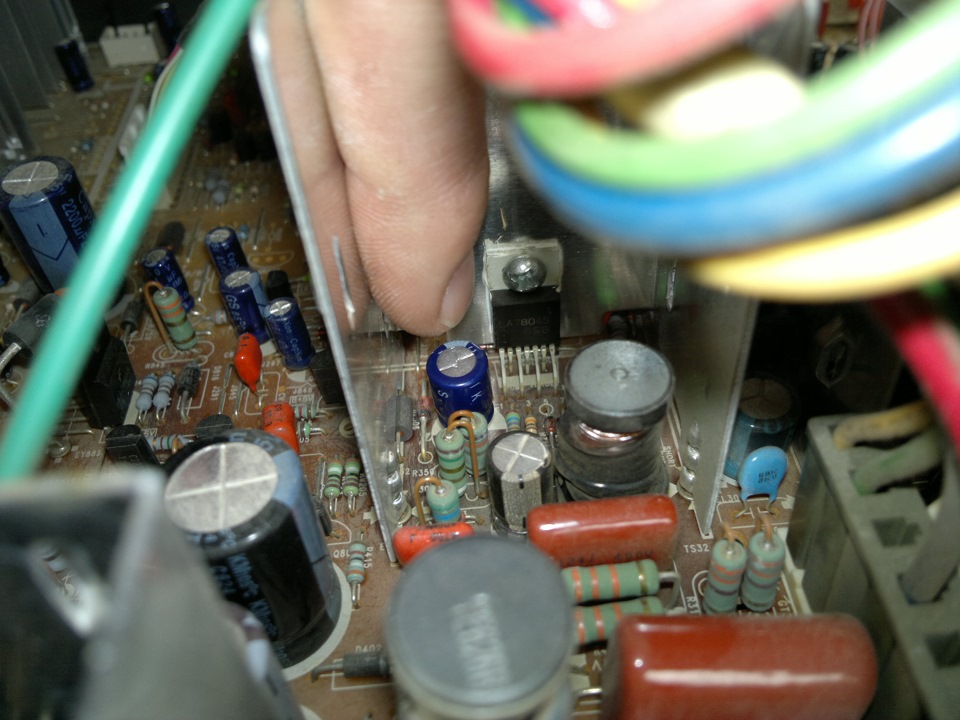

Телевизор Sony KV-21X4R, неисправность — не запускается БП, долго моргает светодиод дежурного режима.БП может запуститься, но тогда при выключении с пульта включается снова.Пропаял R646 1,2Om 1/4W и D608(возможно кто то из них обрывается) во вторичке в цепи питания каскадов Q604, Q603, Q602 дежурного режима, заменил С612 10мкф*100в в первичке.И вообще, если начали от старости высыхать конденсаторы в БП, что приводит к проблемам включения и выключения ТВ, меняйте их на новые и в первичке, и во вторичке БП!
Ремонт телевизора Samsung CS-29K3ZQQ

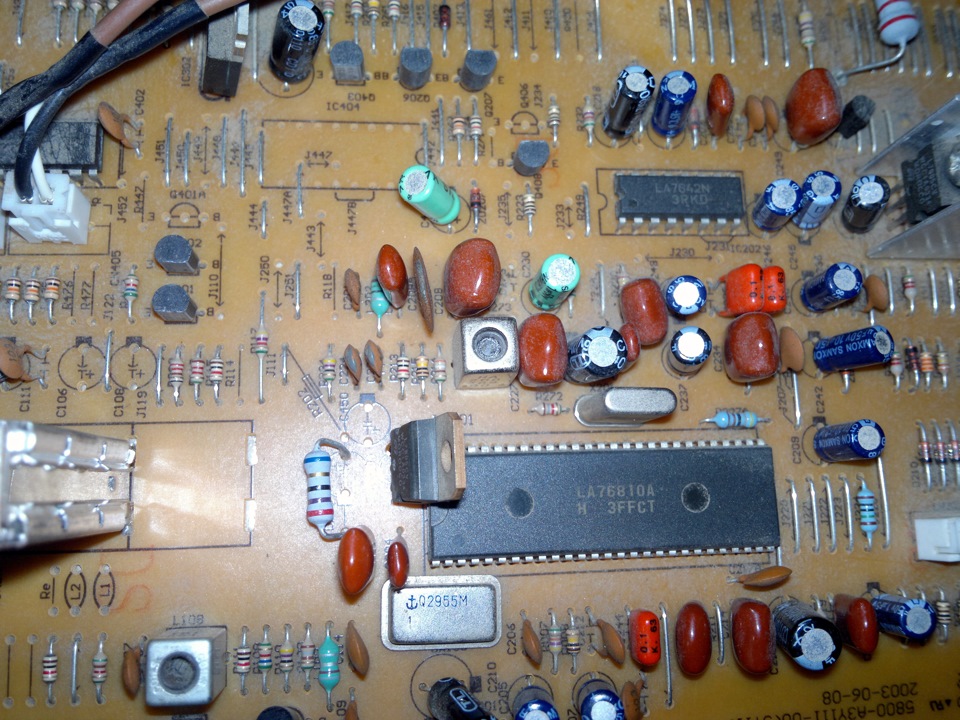

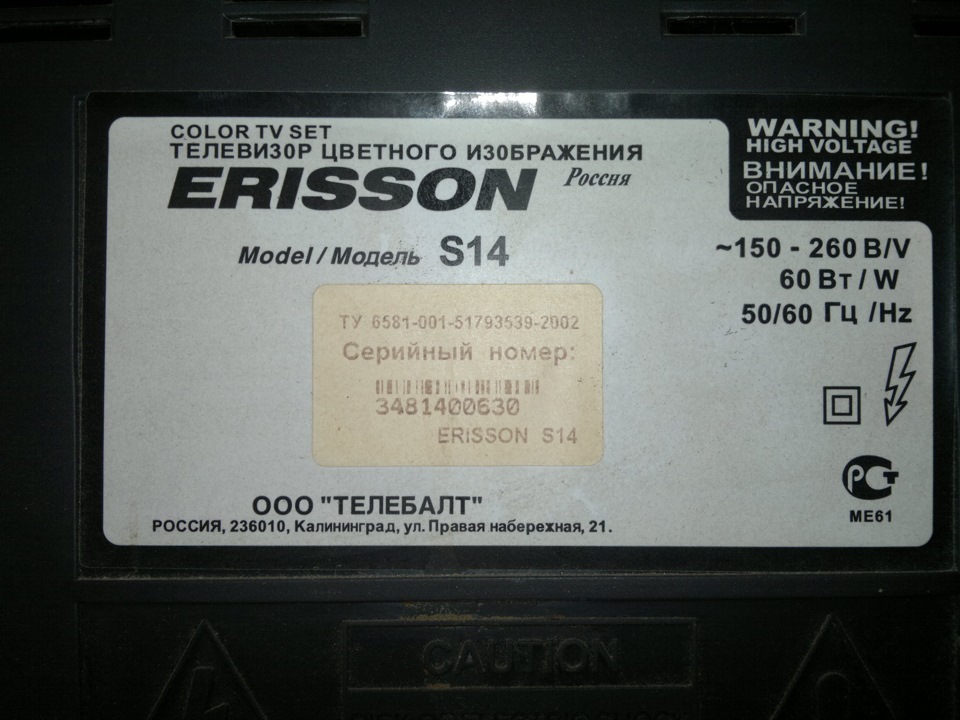

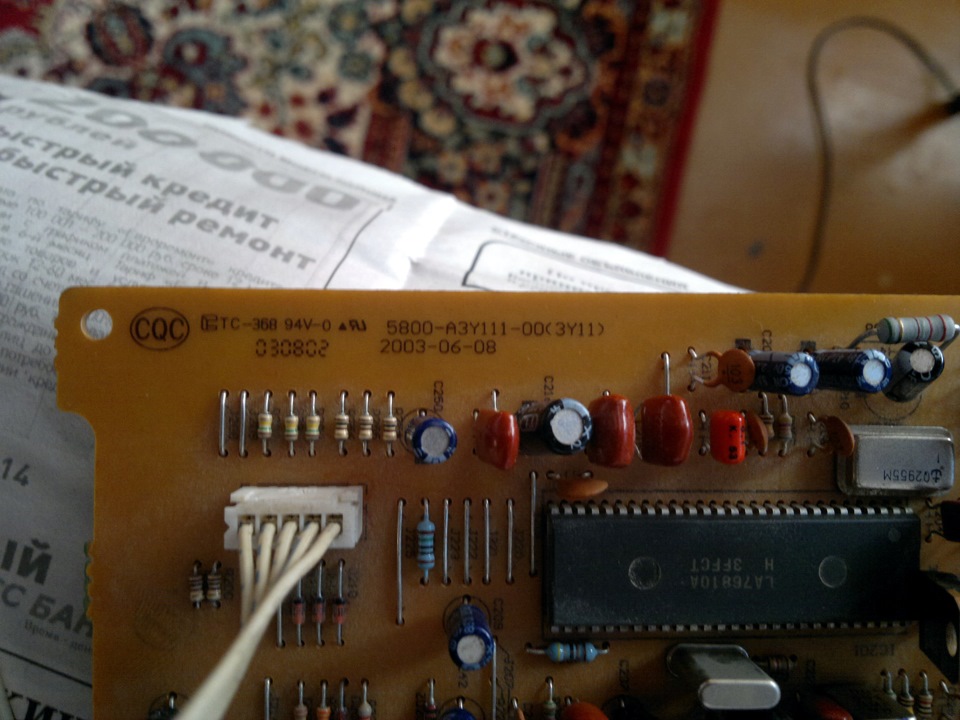

Телевизор Erisson S14 шасси 3Y11, неисправность — не фиксирует каналы при автоматической и ручной настройке, на старых настройках каналов они смещены в сторону по шкале настройки.Причина — изменение емкости встроенного конденсатора в контуре АПЧГ L203.Самый простой способ устранения — диэлектрической отвёрткой подстроить контур.На некоторое время хватит.Надеюсь на долгое ) .
Микроволновка Samsung M1833NR, неисправность — счётчик времени идёт, а остальное не крутится не греет.Неисправность пропадает если изогнуть или постучать по плате.Пропайка платы не помогла, а причиной явился обрывающийся диод D10, заменил на нашенский КД522.
