Самсунг scx 3400 как прошить

Те кто занимается ремонтом принтеров, наверняка уже в курсе, что Samsung SCX-3405 с версией прошивки v3.00.02.00, прошивать пока нечем, а фиксоделы говорят, что прошивок для данных версий вовсе может и не быть. Эта проблема коснулась не только SCX-3405, но и других моделей принтеров и МФУ Samsung. Если же у большинства из них можно понизить версию прошивки, путем прошивки программатором флешек, то модели ML-2160, ML-2164, CLX-3305 из-за своих конструктивных особенностей, не поддаются не каким хитростям и остаются без фикс прошивок.

Версию прошивки у вышеупомянутых принтеров можно понизить путем прошивки SPI FLASH с помощью не обычного программатора, я для этих целей использую Minipro.

Итак, по порядку…

Вам попался, например, Samsung SCX-3405 с версией прошивки v3.00.02.00, v3.00.02.02.

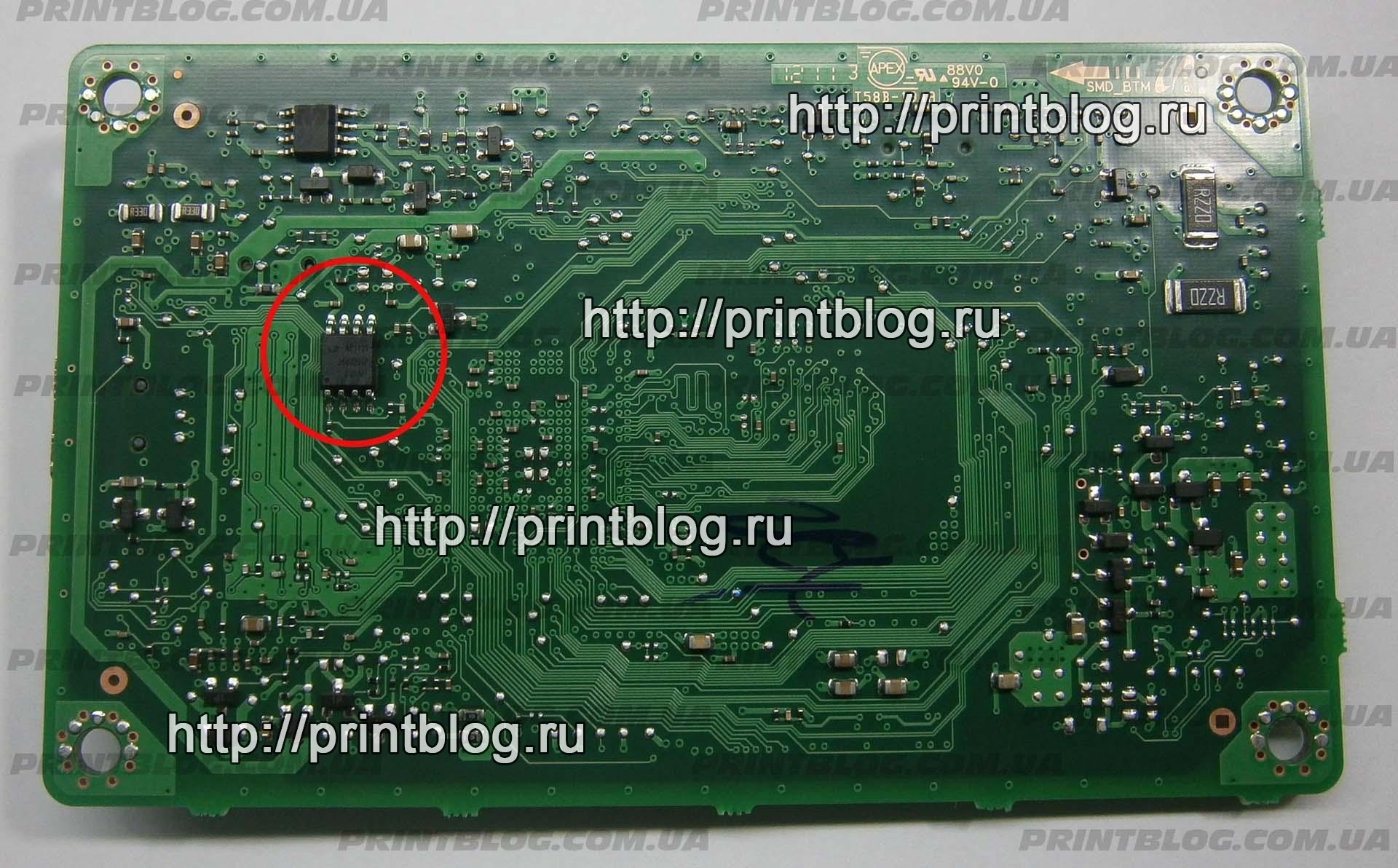

1. Выпаиваете с помощью паяльника или паяльной станции SPI FLASH на главной плате принтера, у SCX-3405 она называется 25Q32, может быть и другая аналогичная по параметрам (пометил на фото ниже).

Как прошить Samsung SCX 3400 SCX 3500

2. Прошиваете ее с помощью программатора дампом низшей версии, например v3.00.01.08, для которой есть возможность сделать фикс прошивку.

Осуществить ремонт или прошивку вашего принтера в г. Симферополь вы можете в сервисном центре по ул. Старозенитная, д.9 (вход со стороны забора). Обращайтесь пожалуйста в рабочее время с 9.00-18.00 по номеру +7 (978) 797-66-90

3. Делаете прошивку или покупаете, кому как удобнее, и прошиваете. Дел на 15 минут, если набить руку.

Предлагаю к просмотру, снятое мной, очень подробное видео, с полным процессом прошивки SCX-3400, 3405:

Вот еще видео на тему прошивки принтеров Samsung, только других моделей, здесь все сложнее, в виду того, что используются специфическая микросхема памяти – NAND flash, смотрим:

Прошивка Samsung Xpress C460W / FW, CLX-3305 W / FW / FN V3.00.02.03, V3.00.02.05, V3.00.02.07, V3.00.02.09, V3.00.02.13

Все бы хорошо, если бы у всех и всегда был программатор под рукой.

Для тех кто не является обладателем этого устройства и не имеет возможность прошить вышеуказанную микросхему, мы можем отправить уже прошитые микросхемы: по Украине Новой почтой, по Крыму, в г. Симферополь можно купить по адресу: ул. Старозенитная, д.9, Сервисный центр (вход со стороны забора), по России и странам СНГ почтой России

Источник: printblog.ru

Прошивка SCX-3400 V3.00.02.00 на программаторе

Как известно, на многие принтеры и МФУ производитель со временем выпускает прошивки, которые нельзя понизить обычным способом по USB, требуется программатор. В этой статье мы рассмотрим программаторы для типа памяти SPI на примере понижения SCX-3400 с версией 3.00.02.00.

Популярные устройства, для которых актуально понижение на программаторе SPI

• HP 107 (a, r, w) — V3.82.01.11 и выше
• HP 135 (a, r, w) и HP 137fnw — версии, выше 3.82.01.11 (например, 3.82.01.15)
• HP 150 (a, nw) — V3.82.01.10 и выше
• SCX-3400/3405 (F, W, FW) -V3.00.02.00, V3.00.02.01, V3.00.02.02, V3.00.02.05
• CLP-360/365/365W — V3.00.02.02, V3.00.02.03, V3.00.02.05, V3.00.02.07, V3.00.02.09, V3.00.02.10, V3.00.02.16, V3.00.02.17
• ML-2165W — V3.00.02.00, V3.00.02.01, V3.00.02.05
• SCX-4650N — V3.00.01.28 до более старой
• Xpress SL-C410W — можно прошить дампом от CLP-365W (функции Mobile Print, NFC будут утеряны)

В ML-2160, ML-2165, ML-2167 с версиями V1.01.02.00, V1.01.02.01 прошивка хранится в процессоре, для понижения нужен программатор JTAG (подробнее).

Также программатор SPI не годится для понижения новых версий Xerox B205/B210/B215, HP 178/179 и Samsung CLX-3305, в этих моделях используется тип памяти NAND, наша статья про понижение.

Что нужно для понижения версии SPI Flash

1. Программатор, способный работать с SPI Flash (конкретно с микросхемами 25Q32 или 25Q64, см. таблицу).
2. Адаптер-переходник SOIC8 (SOP8) 200-208 mil (для удобной установки SPI Flash в программатор). Для единичного понижения можно не покупать, а подпаяться к выводам микросхемы.
3. Дамп более низкой версии (можно скачать здесь).
4. Паяльник или паяльная станция с феном для снятия SPI Flash. Может быть получится и без выпаивания, но при возможности лучше конечно выпаять.
5. Терпение и аккуратность 🙂

Программаторы и их стоимость

Самый дешёвый готовый программатор — на базе микросхемы CH341A (фото), на Aliexpress/Ebay продаётся за 3-5$. Работает на Windows XP, 7, 8, 10 (включая 64-разрядные версии), для Linux тоже есть драйверы. На плате программатора разведены контакты для установки микросхемы, т.е можно не покупать переходник SOIC8 (SOP8), а просто прижать микросхему прищепкой.

Более универсальный и не менее популярный программатор — MiniPro TL866CS. Стоимость на Aliexpress/Ebay (вместе с 9 адаптерами, включая нужный нам) составит около 50-65$. В России этот программатор продаётся как WizardProg-87. Стоимость (вместе с одним нужным адаптером) около 4000 рублей.

Также известен программатор ТРИТОН+, он тоже работает с SPI Flash, но стоимость вместе с адаптером почти 10000 рублей 🙂
Если вы сервисный центр и планируете прошивать не только эти модели, но ещё и CLX-3305, CLP-415, SL-C460 (прошивка хранится в NAND Flash), то можем порекомендовать ChipProg, правда стоимость его составит от 23000 до 33000 + несколько тысяч рублей за панельки.

Умельцы могут самостоятельно спаять программатор, вот пример простейшего. Потребуется компьютер с LPT-портом и 32-разрядной операционной системой Windows XP или Windows 7 (на более свежих нужно проверять). Из деталей нужны разъём DB-25M, 4 резистора, электролитический конденсатор и источник питания на 3-3,3 В. Подробнее внутри архива.

Прошивка на примере SCX-3400 и MiniPro TL866CS

1. Отсоединяем от аппарата кабель питания и USB-кабель. Рекомендуется нажать кнопку питания, чтобы снять остаточный заряд.
2. Снимаем боковую крышку (со стороны USB-порта), она держится на защёлках. Сразу видим плату форматирования, её необходимо полностью снять.
3. На обратной стороне платы находим 8-контактную микросхему SPI Flash:

Вместо W25Q32 может быть GD25Q32. Для моделей с Wi-Fi или факсом — W25Q64/GD25Q64.

Эту микросхему необходимо аккуратно выпаять и установить в переходник SOIC8 (SOP8) 200-208 mil (соблюдая ключ), а его в программатор. Насчёт считывания дампа без выпаивания (прищепкой или подпаять короткие провода): статистики у нас нет, но если с выпаиванием сложности можно попробовать. Есть вероятность, что данные в микросхеме не будут соответствовать дампу (это легко проверить, если считать дамп и сравнить с тем, который загружали, должно быть 100% соответствие).

Подключаем программатор к ПК по USB. Устанавливаем драйверы с диска и программу MiniPro (лучше скачать последнюю версию).

Открываем MiniPro и выбираем тот чип, который был на плате:

Делаем дамп текущего содержимого микросхема (на случай, если придётся восстановить). Переходим Device-Read и считываем текущую память с микросхемы, сохраняем в файл (File-Save). На всякий случай рекомендуем считать ещё один раз и сравнить (по контрольной сумме, например) полученный дамп с первым. Если вдруг не будет 100% соответствия, значит какие-то проблемы с подключением или программатором.

File-Open и выбираем дамп пониженной версии (получить можно здесь).

Еще раз проверяем: правильные ли выбраны чип и дамп. Если всё верно — открываем Device-Program, для начала прошивки нажимаем Program. В конце должен вывести «Programming successful».

Впаиваем SPI Flash обратно, пробуем распечатать отчёт, если ошибок не было, то версия прошивки изменится, тогда вы можете заказать фикс-прошивку и прошить в обычном режиме. Если принтер не включается полностью (нет реакции на кнопки, на ПК не определяется), значит проблема либо в плохой пайке («прозвоните» каждую ножку микросхемы до конечных точек на плате), либо в содержимом её памяти (неудачно прошили).

Используемые SPI Flash

МодельИспользуемый чип SPI Flash

SCX-3400, SCX-3405, SCX-3407 CLP-360, CLP-365	Winbond 25Q32 (W25Q32) или GigaDevice 25Q32 (GD25Q32)

Источник: overchip.net

Прошивка Samsung на примере SCX 3400 в картинках

Внимательное прочтение статей избавит вас от массы проблем в будущем. Статьи постоянно корректируются так, что имеет смысл время от времени заглядывать и освежать в памяти или узнавать что-либо новое.

1) Перед нами принтер — печатаем отчеты. Я отпечатал через Menu # 1934 — в TechMenu отчеты конфигурации и о расходных материалах.

Все что нас интересует — это какая версия прошивки и нет ли буквы F в отчете. И номер CRUM.

Шью я из usbprns3

Процесс прошивки на скринах. Программа все делает автоматически. От вас только набить CRUM.

После нажатия FIXIT ждем окончания процесса прошивки принтера

Принтер перезагружается. Вытаскиваем чип. На этом весь процесс окончен. Разьём CRUM можно не трогать новые версии прошивки его не запоминают.

И на всякий случай оставил старую статью.

1) У нас имеется свежий принтер Samsung SCX 3400

В общем виде идем сюда. Я обошелся нажатием и удерживанием кнопки STOP .

При индикации — 2 раза зеленым печатается Configuration Report. Если кнопку стоп держать долго печатается Supplies Report.

В отчете конфигурации нас интересует версия прошивки — в данном случае это 06 и то, что написано в кавычках ( обращаем внимание что версия прошивки без букв P и F — значит принтер не шили и SCX3405 без букв, значит принтер именно 3405 )

И отчет о расходных материалах

Тут нам нужен crum.

всей информацией мы обладаем переходим к получению прошивки.

2) Я пользуюсь программой usbprns3. Заказ произвел оттуда же. У вас может не получится — для заказа прошивки нужны баллы. Но для прошивки программа полезна и без заказа.

Принтер уже подключен. Дрова установлены ( не обязательно, но встали автоматом ). Включаем usbprns3. Переходим в main. Видим следующее — программа определила тип принтера ( 3400 ), определила серийник.

Дальнейшие действия на скринах

Ссылка на прошивку появляется в чате. Скачиваем прошивку. Распаковываем и закидываем мышкой в программу.

После проверки фикса нажали FixIt. Мне пришлось разбудить принтер ( к этому моменту он уже заснул, нажатием кнопки питание ) Полоска снизу проходит до конца. НЕ ДЕЛАЕМ В ЭТИ МОМЕНТЫ НИЧЕГО!!

Собственно принтер начал шиться. Процесс недолгий. Ждем до перезапуска принтера.

Собственно все. Но на этой модели крайне желательно отсоединить разьём CRUM. Так оно спокойнее в будущем.

Делается это для того — если в будущем клиент поставить картридж с чипом принтер не поменяет внутренний crum на новый. И прошивка останется работоспособной. Подробнее

Я извлекаю чип и печатаю отчет.

Принтер горит зеленым. В отчете буква F.

Источник: adminote.wordpress.com
