Если после включения жидкокристаллической телевизионной панели пользователь слышит звук, но изображение на экране отсутствует, это может свидетельствовать о выходе из строя светодиодной подсветки. Для диагностики и устранения неисправности можно вызвать представителя сервисного центра, но, зная порядок действий, имея запасные детали и необходимый инструмент, можно выполнить ремонт LED подсветки телевизора и своими руками. Правила и алгоритм действий этого процесса – далее в материале.

Причины и признаки неисправной подсветки

Экран телевизора состоит из множества точек – пикселей, расположенных вплотную друг к другу, а чтобы пользователь увидел изображение, на них должен подаваться свет, тогда они «оживают» и формируют картинку. Технология LED в ЖК телевизорах – это новый способ подсветки экрана при помощи светодиодов, пришедший на смену люминесцентным CCFL-лампам. Устройства с LED-подсветкой отличаются великолепной цветопередачей, высокой контрастностью, невероятной четкостью и реалистичностью изображения, низким потреблением электроэнергии и небольшой толщиной.

PSU:BN44-00518A уменьшить ток подсветки. Ремонт Samsung UE37ES6307U, замена подсветки, уменьшить ток

Типы подсветки

В зависимости от того, как расположены светодиоды, выделяются два типа LED-подсветки:

edge (торцевая, боковая) подсветка предполагает расположение светодиодов по левому и правому краю, сверху и снизу или по всему периметру;
direct (матричная) подсветка обозначает распределение светодиодов по всей площади матрицы.

Типы подсветок

При первом типе расположения светодиодов добиться равномерного подсвечивания экранов невозможно. Во втором случае диоды расположены вдоль всей матрицы, благодаря этому обеспечивается равномерная подсветка всего дисплея, а также высочайшая контрастность и насыщенный черный свет.

Причины поломки

Если пользователь включает телеприемник и обнаруживает отсутствие картинки или видео, но звук при этом воспроизводится, это может свидетельствовать о поломке подсветки.

Важно! Чтобы удостовериться в неисправности подсветки, достаточно направить на экран горящий фонарь. Если появится картинка — это подтверждает предположение.

Фонарь

Существует несколько причин, по которым LED-подсветка выходит из строя. Во-первых, может быть повреждена лента диодов. Светодиоды соединены последовательно, а значит, если перестанет работать хотя бы один, погаснет вся полоска. При этом напряжение будет продолжать подаваться. Во-вторых, может быть сломан LED-драйвер.

В таком случае на лампы не поступает изображение, поэтому они не загораются.

Иногда телевизор еще с завода поступает с браком. Ведь достаточно всего одного неисправного светодиода, чтобы экран телеприемника не работал. В других ситуациях лампы выгорают по вине пользователя, который устанавливает максимальную яркость экрана — напряжение повышается, светодиоды с ним не справляются и перегорают. В проблеме также может быть виноват магазин, в котором продавцы пытаются привлечь внимание покупателей ярким изображением на экране телевизионной панели.

Уменьшить ток подсветки Samsung, модуль PD32A1 BN44-00501A (C)

Диоды

Причины поломки LED подсветки телевизоров

Освещение экрана на современном ТВ аппарате состоит из цепи светодиодных лампочек. Это своеобразные звенья, которые располагаются последовательно. Поэтому отдельные элементы могут выйти из строя, отключая всю цепь.

Нерабочие диоды

При выходе из строя светодиодов характерно, что звук на ТВ остаётся, но пропадает изображение. Важно отметить, что это не проблема, когда телевизор не включается. Он работает, как и прежде, при этом ТВ даже может выполнять команды пульта дистанционного управления: переключать каналы, увеличивать или уменьшать громкость. Если внимательно посмотреть на экран, то можно увидеть очертания фигур, но если подсветка выходит из строя, то оборудование не передаст картинку качественно, чтобы человек рассмотрел её во всех подробностях.

Основные причины неисправностей оборудования:

Сгорел один или сразу несколько светодиодов (не горит одна из лампочек).
LED драйвер работает не как нужно.

Чтобы точно узнать причину поломки, придется потратить много времени, поскольку на ТВ стоит большое количество звеньев одной цепи. Это работа достаточно кропотливая. Потребуется измерить напряжение на всех светодиодах и выяснить, какой именно вышел из строя.

Второй способ, как проверить конкретную деталь, что вышла из строя – подключить питание к ленте подсветки. Таким образом, получится узнать, на какой именно ленте находится неисправный диод. Этот процесс более быстрый – не придется искать вышедшую из строя деталь по отдельности.

Выявление неисправности

Чтобы устранить неисправность, необходимо понять, действительно ли лента светодиодов является ее причиной. С этой целью нужно разобрать телеприемник и осмотреть его комплектующие.

Совет! Если пользователь не уверен, что он сможет правильно выполнить все необходимые действия, ему следует обратиться к специалистам, чтобы не рисковать устройством и не допустить ухудшения ситуации.

Для диагностики нужно выполнить частичную разборку телевизионной панели и ряд замеров. Так, телевизор требуется положить вниз экраном на твердую поверхность, например, стол, накрытый покрывалом или простыней, чтобы не допустить повреждения матрицы. Далее следует снять ножку, а затем выкрутить весь крепеж, удерживающий заднюю крышку, и убрать последнюю в сторону. Если она не снимается, нужно отыскать болт, который не выкручен, и удалить его.

Теперь замеры. Сначала нужно проверить напряжение на драйвере. Если на выходе значение равно 220 вольт, это означает, что деталь исправна и подает питание на ленту. Далее нужно таким же образом провести диагностику подсветки. Если она неисправна, значение будет 100 вольт.

Для ремонта пользователю потребуется снять матрицу.

На заметку! Обычно в ЖК телевизорах используются специальные светодиодные планки с линзами, обеспечивающие ровную и четкую освещенность матрицы.

Что нужно для устранения поломки

Для устранения неисправности пользователю потребуется инструмент, а также новые светодиоды. Купить светодиодную ленту в сервисном центре не получится — там их не заказывают и не продают. Есть возможность заказать такой товар у фирмы-производителя, но доставка займет очень много времени, да и цена будет слишком высокой. Лучший выход – поменять отдельно неисправные светодиоды.

Совет! Рабочие лампы можно найти на рынках, в ремонтных мастерских, сервисах и т.д. Главное – чтобы они были исправны, поэтому можно приобретать даже перепаянные (с неработающих телеприемников).

Светодиод

На разных моделях одной и той же фирмы может быть различное количество светодиодов. Например, если на телевизоре LG c диагональю 32 дюйма 32LN540V-ZA всего 21 светодиод (3 ряда по 7 ламп), то на 32LB522U эта цифра может быть другой. Кроме того, чем больше диагональ, тем большее количество светодиодов используется для подсветки матрицы. Например, на телевизоре Samsung UE40ES5507K установлено 112 лампочек. Поэтому определить количество элементов в своем телеприемнике можно, только разобрав его.

Подбор светодиоды для Led подсветки телевизоров по модели таблица.

В этой статье речь пойдет о Led подсветке матрицы телевизоров, а точнее какие именно светодиоды используются в конкретных моделях , не проходит пожалуй и недели чтобы на наш магазин oskolchip.ru не поступило письмо или звонок с мягко говоря не самым грамотным вопросом типа «Какие светодиоды стоят на LG» или «почем у вас LED светодиоды SAMSUNG» , терпимость — терпимостью но удивлять такие вопросы не перестают. А спросив у клиента про модель получаем ответ —«Я же сказал SAMSUNG» В общем шутки — шутками, а идея начать вести журнал для дальнейшего определения модели светодиода или планок подсветки — возникла давно.

Все данные для таблицы взяты исключительно из личного опыта ремонтов в нашей мастерской, в столбце «аналог светодиода» указывается проверенная замена с удачным опытом эксплуатации

Разборка телеприемника

Действия по замене светодиодов выполняются одинаково на всех телевизионных панелях, будь то LG, Samsung, Philips, Toshiba или техника другой марки. Перед началом работы следует подготовиться: рядом со столом, на котором лежит телевизор, поставить второй, чтобы положить детали (матрицу, светодиодную ленту, панель). Затем нужно тщательно вымыть руки, чтобы не оставить грязь на матрице или фильтрах, которая после сборки телеприемника может плачевно сказаться на качестве картинки.

Еще по теме: Приложение для умного чехла с Алиэкспресс для Самсунг

Разобрать телевизор

Совет! При разборке телевизионной панели нужно очень осторожно обращаться с дешифраторами — любое неосторожное действие может оторвать шлейф.

В любом телевизоре, независимо от приемника, есть три ключевых платы: main, T—con и адаптер питания. Они легко обнаруживаются сразу после снятия тыльной панели.

Чтобы разобрать телеприемник, нужно:

снять и вытащить T-con плату, предварительно выкрутив крепеж и разъединив шлейфы;

снять с дешифраторов металлическую защиту, отсоединив боковые крепежи и удалив болты, после чего их удерживать будут лишь крепления из резины;

дешифратор

выкрутить болты, удерживающие переднюю рамку, перевернуть телеприемник на тыльную сторону и снять рамку;

Передняя рамка

осторожно перевернуть телевизор, придерживая матрицу;
отсоединить резиновые фиксаторы, удерживающие дешифраторы;

Резиновые фиксаторы

снять матрицу и убрать в сторону.

Совет! В ходе разборки телеприемника рекомендуется фотографировать устройство перед каждым действием, чтобы в дальнейшем собрать технику без ошибок и не нанести ей еще больший вред.

Устранение неисправности

Чтобы получить доступ к светодиодной ленте, нужно удалить пластиковую рамку, предварительно убрав крепления. Также нужно снять пленки, рассеивающие свет. В телеприемниках с LED-подсветкой светодиоды подключаются последовательно, а значит, если один из них поврежден, остальные гореть не будут. Чтобы устранить поломку, нужно заменить светодиод на новый. Если нет следов подгорания, потребуется проверить каждый по отдельности.

Тестирование планки

Чтобы не тестировать все светодиоды, можно подавать напряжение отдельно на каждую планку. Если лампы на ней целы, она будет светиться. В противном случае нужно прозвонить каждый светодиод на планке. Обычно на ней имеются контакты для подключения мультиметра. Подсоединять щупы следует с соблюдением полярности. При верном подключении целый светодиод светится.

Если мультиметр подключен правильно, а лампа не горит или демонстрирует короткое замыкание, это говорит, что она неисправна.

Проверка диодов

Замена

Чтобы устранить испорченный элемент, нужно снять с него отражающую линзу. Планка закреплена двусторонним скотчем, поэтому для демонтажа нужно прогреть ее феном. Далее следует надежно зафиксировать деталь и прогреть паяльным феном снизу возле светодиода до тех пор, пока не расплавится олово, и лампу не получится отсоединить. Впаивается новый светодиод таким же способом либо очень тонким паяльником.

Важно! Действовать требуется очень осторожно, чтобы не расплавить диод во время нагрева. Если светодиод не подходит по размеру, то минусовую площадку (обычно она больше плюсовой) необходимо аккуратно подрезать, а затем впаять лампу.

Замена светодиода

Если в процессе работы снимаются линзы, нужно учитывать, что они закреплены компаундом – полимерной смолой, выполняющей роль защиты и изолятора. Отсоединять их следует очень осторожно, а устанавливать на прежнее место — с помощью суперклея и в том же положении, чтобы не нарушить фокусировку.
Существует еще один способ замены, который актуален, когда расплавить испорченный светодиод практически невозможно. Необходимо при помощи ножовки по металлу выпилить неисправную лампу вместе с частями планки по обеим сторонам. Эти же действия нужно выполнить с новой деталью. После этого необходимо снять краску с дорожек на куске со светодиодом и на планке и аккуратно их спаять.

Замена светодиода

Завершение ремонта

Завершив работы по замене светодиодов, перед полной сборкой телевизионной панели нужно подключить к планкам напряжение и проверить, горит ли лента. Если все лампы исправно функционируют, необходимо восстановить телеприемник в обратном порядке, выполняя все действия максимально осторожно.

Совет! Если пользователь в процессе разбора телевизионной панели делал фотографии, рекомендуется при сборке перед каждым действием с ними сверяться.

После того, как техника собрана, нужно установить ее на исходное место, подключить к сети и включить. Если изображение хорошее, на матрице нет светлых либо темных засветов, а также каких-либо пятен, это говорит о правильно выполненной работе и успешном завершении операции по ремонту LED-подсветки.

LG 32LB552U-ZA пропало изображение а звук остался, ремонт светодиодной подсветки

Поступил в ремонт телевизор LG 32LB552U-ZA с неисправностью есть звук и нет изображения. Как рассказал хозяин телевизора что изображение пропала с утра, но иногда появлялось. Сейчас это типовая неисправность телевизоров LG. В последнее время у компании LG похоже проблемы с качеством так как повсеместно выходит из строя подсветка телевизора.

Диагностика и разборка телевизора.

Я провожу диагностику просто, ложу телевизор на заднею крышку и под углом просматриваю наличие изображения, в момент включения видно логотип. После того как определили, что изображение присутствует нам нужно разобрать дисплейный модуль. Все разбирают по-разному поэтому не будем заострять на этом внимание.

На фото снятый каркас, рассеиватели и матрица.

Далее снимаем нижний отражатель.

После того нужно отключить разъемы светодиодных линеек потому что я буду проверять их от лабораторного блока питания. Я снимаю пинцетом и вытягиваю вверх.

Здесь установлены светодиоды на 6 вольт и по 6 штук в линейке по этому блок питания нужен не менее 32 вольт и желательно со стабилизацией тока. Я установил напряжение на 32 вольта и ток 100 миллиампер.

На фото видно что горят не все светодиоды.

Ремонт светодиодной подсветки.

Начинаем с того что снимаем пластиковую линзу путем небольшого нагрева феном, все линзы приклеены на компаунд. После отпаиваем сгоревший светодиод, я применяю паяльный фен и помогаю паяльником так как вся линейка приклеена на метал то площадь отвода тепла очень большая. Зачищаем медной оплеткой место под пайку.

Идем далее. Наносим на место пайки небольшое количество паяльной пасты и при помощи паяльного фена припаиваем новый светодиод. Температура пайки у меня выставлена на максимум и регулирую высотой фена от места пайки.

Проверяем запаянный светодиод включением от лабораторного блока питания. Светодиоды для ремонта подсветки я применял 6 вольт на LG 2 вт размер 3535 (большая площадка — катод(-) https://goo.gl/BkJhJ6

Далее приклеиваем обратно линзу и стараемся по максимуму от центровать ее чтобы потом на белом фоне не было темных пятен. Клей я использую B7000 после нанесения нужно выждать время примерно один час чтобы клей схватился. Купить этот клей можно тут. https://got.by/1fide3

После замены всех светодиодов на новые, у меня сгорело 6 штук, проверяем уже от штатного драйвера работоспособность всей подсветки. Я тестирую в разборе примерно час или полтора как раз за это время высыхает клей.

Доработка драйвера светодиодной подсветки.

Чтобы подсветка проработала долго нам нужно снизить ток светодиодов, для этого нам нужно его замерить, но так как мы не знаем на каком уровне яркости у нас находится подсветка то будем снижать примерно на 100 миллиампер. Для того чтобы проверить ток мультиметром нам нужно переключить плюсовой щуп в разъем 10 ампер и переключить переключатель в положение А -,-,. Разорвать один провод который идет на светодиоды и подключить в разрыв мультиметр.

На фото видим, что при включении телевизора у нас 232 миллиампера.

Снимаем блок питания и ищем токовые резисторы в районе подключения подсветки. В моем случае я снял два резистора R817 и R820.

Далее устанавливаем блок питания обратно и проверяем что у нас получилось.

Как видим на фото ток при включении у нас упал на 100 миллиампер и это хорошо.

Теперь нам нужно соединить провода обратно и собрать телевизор, я всегда после ремонта проверяю телевизор на тех прогоне не менее суток.

Ремонт закончен, всем спасибо за внимание.

Купить светодиоды можно по ссылке ниже

Светодиоды 6 вольт на LG 2 вт размер 3535 (большая площадка — катод(-) https://goo.gl/BkJhJ6

Не забудь перед покупкой зарегистрироваться в Кэшбеке чтобы покупать еще дешевле. https://got.by/1tw7us И установи расширение для браузера чтобы быстро оформлять скидку. https://got.by/1tw844

На тему:

Подпишитесь на рассылку. Полезные статьи, советы и видео по ремонту электроники вам на почту.

[wysija_form > Статью прочитали: 11

Профилактика

Чтобы не допустить повторения неисправности, нужно открыть меню телеприемника, найти в нем яркость подсветки (не нужно путать с яркостью экрана) и выставить этот показатель на 75%. В этом случае лампы будут функционировать в нормальном режиме, и на них будет поступать обычное (а не повышенное) напряжение, что позволит существенно продлить их срок службы.

Еще по теме: Куда заливать кондиционер в стиральной машине Самсунг

Итак, если телевизор не выводит изображение, но звук при этом присутствует, очень часто причина кроется в неисправной LED-подсветке. Для ее ремонта можно прибегнуть к помощи специалиста, но, зная правильный порядок действий и купив новые детали, починить телевизор можно самостоятельно в домашних условиях. Однако если нет уверенности в своих силах и опыта в тонких радиоэлектронных работах, то лучше воспользоваться услугами профессионального мастера, чтобы не усугубить ситуацию.

Источник: magazin-opo.ru

Практика ремонта

LG 32LF560U-ZB нет подсветки. EAX66171501 доработка и уменьшение тока.

Поступил в ремонт телевизор с заявленной неисправностью:

«Звук есть» «Нет изображения»

На включение реагирует, Изображения нет.

Произведено вскрытие и осмотр деталей.

Main EAX66203805(1.2)
Блок питания: EAX66171501 (2.1) LGP32D-15CH1; Rev.3.0 2015.02.25
Ток подсветки: 0,25А
Матрица (Панель) NC320DUN-VBBP3

Данные модели телевизоров чаще всего поступают в ремонт с неисправностью светодиодной подсветки. Подсветка в данном случае состоит из 18-ти светодиодов 6В 2Вт , три ленты по 6 штук. В неисправности подсветки можно убедится сделав замер напряжения на входе питания лент, у исправного блока напряжение должно составить около 119В.

LG 32LF562V ZC 03

Массовый выход из строя подсветки телевизоров этой серии обусловлен применением микросхемы BD559. Внятного даташита на данную микросхему я не нашел, однако сама микросхема свободно продается. Часть схемы с BD559 вы можете посмотреть в этой статье по ремонту LG 32LF562V-ZC.

Микросхему BD559 можно приобрести здесь: BD559.

При выходе из строя одного светодиода всё оставшееся напряжение прикладывается к оставшимся выжившим светодиодам, что приводит в выгоранию следующего светодиода, и так до тех пор, пока не выгорят все светодиоды, или не произойдет обрыв цепи. Такая особенность работы драйвера приводит перегреву транзистора Q803 и выходу его из строя. В данном случае перегрев вызвал прогорание текстолита в месте нагрева:

LG 32LF560 01

LG 32LF560 02

Нередко из строя выходит и сама микросхема BD559. Ремонт заключается в восстановлении схемы управления подсветкой а также замене светодиодных лент в сборе комплектом с обязательной доработкой блока питания EAX66171501 . В сервисных биллютенях компания LG рекомендует менять плату EAX66171501 целиком, видимо как раз в связи с перегревом деталей при выходе из строя подсветки. но если вам повезло, вы можете ограничиться лишь ремонтом подсветки.

Комплект лент для ремонта подсветки LG 32LF562V-ZC можно приобрести здесь:

Маркировка лент для LG серий LF LB LY:

6916L-2223A (A лента)
6916L-2224A (B лента)
6916L-1703B 1704B
6916L-2406A 2407A

Та же подсветка применяется в телевизорах:
LG 32LF564U,
LG 32LF560U,
LG 42LF560V,
LG 32LF562V,
LG 32LF564V,
LG 32LF560V.

Блок питания LGP32D-15CH1 EAX66171501

Доработка EAX66171501 аналогична статье по ремонту LG 32LF562V-ZC :

Для увеличения срока службы светодиодов необходимо в обязательном случае уменьшить ток подсветки.
Меняем сопротивление R816 — 2,4 Ом на сопротивление 3,9 Ом.
После переделки имеем ток подсветки 0,13А при включении и 0,11A в рабочем режиме:

32lf630v подсветка уменьшить ток

CV512H-U42 — достаточно распространенный main для бюджетных телевизоров. В качестве LED драйвера в этом шасси применяют BIT3267, это небольшой ШИМ регулятор со встроенным ключем и повышающем генератором. Назначение выводов микросхемы BIT3267 ниже:

1 OUT Output pin (Выход ШИМ сигнала , для управления повышающим драйвером)
2 GND Ground pin (Земля)
3 OCP Over current protection and frequency selection (Защита от перегрузки по току и выбор частоты )
4 OVP Over voltage protection (Защита от перенапряжения и обрыва светодиодной ленты )
5 INN The inverting input of the error amplifier (Инвертирующий вход усилителя ошибок)
6 CMP Output of the error amplifier (Выход усилителя ошибок)
7 EA Enable pin (Сигнал на включение)
8 VDD Power supply (Питание микросхемы +8. +28 В )

Читайте так же:
Выключатель viko светорегулятор как починить

Для общего понимания работы BIT3267 полезно посмотреть на структурную схему ниже:

Блок схема BIT3267

Начнем по порядку изучать BIT3267 с назначения выводов:
OUT Выход ШИМ-сигнала, управляет транзистором повышающего DC-DC преобразователя.
GND Общий вывод тут нечего добавить
OCP Вывода имеет двойное назначение, первое это защита по току повышающего DC-DC преобразователя, защита срабатывает в случае короткого замыкания дросселя, ультра-быстрого диода или пробоя транзистора MOSFET повышающего преобразователя. Ток срабатывания OCP можно рассчитать исходя из опорного напряжения на компараторе, на блок — схеме видно что это 0.3 В и сопротивления внешнего резистивного датчика тока, в цепи истока MOSFET, формула приобретет такой вид: Imos=0.3/Rmos

BIT3267 расчет по току и частоте

Второе назначение вывода OCP это выбор частоты генератора для ШИМ-сигнала, задается общим сопротивлением между выводом OCP и землей, устанавливается резистором RFREQ, а RMOS из-за крайне малого сопротивления вообще можно не учитывать при расчете частоты. Datasheet предлагает нам три варианта фиксированной частоты:
RFREQ = 1кОм частота 55 кГц
RFREQ = 10кОм частота 110 кГц
RFREQ = 22кОм частота 220 кГц
К примеру в случае свыше упомянутым main CV512H-U42, BIT3267 работает на частоте 110 кГц

BIT3267 расчет OVP

OVP — Защита от превышения напряжения DC-DC преобразователя, когда при включении телевизора подсветка загорелась и сразу погасла при этом изображение просматривается в большинстве случаев это как раз сработала защита OVP инвертора, так как из-за деградации светодиодов драйвер не смог установить заданный ток и напряжение превысило макс. допустимое, OVP- так же сработает если LED планки разорвались или отключены. Вывод OVP подключен к внешнему делителю напряжения, защита срабатывает при достижении на выводе OVP 2В. Зная сопротивление резистивного делителя и опорное напряжение внутреннего компаратора, можно высчитать максимальное напряжение на выходе драйвера при котором сработает защита:
Vmaxout = (R1 + R2) * 2V / R2
К примеру в том же main CV512H-U42 условные R1=200кОм и R2=4.7кОм, при таких значениях напряжение срабатывания защиты составит примерно 87.1 В этот параметр не должен быть превышен в процессе работы драйвера. Можно примерно посчитать и нормальное рабочее напряжение, зная что с этим main часто стоят 2 планки по 6 светодиодов 3030 6В 1.5Вт например арт. LED008 или арт. LED024 , для таких светодиодов номинальное напряжение питания 6.2. 6.4В, возьмем даже с хорошим запасом 6,6В*12шт.= 79.2 В, как видим напряжение срабатывания OVP выбирается немного выше максимального рабочего.

Читайте так же:
Как правильно подключить светоконтролирующий выключатель

BIT3267 расчет тока led

INN вход усилителя ошибок который отвечает и за установленный максимальный ток подсветки и за диммирование при необходимости регулировать яркость подсветки, через этот pin так же реализована защита от КЗ на выходе драйвера LSP- Load short protection,
Компаратор отвечающий за защита от КЗ LSP настроен на срабатывание по превышению напряжения на выводе INN VFB=1В (имеет опорное напряжение 1В)
Компаратор усилителя ошибок настроен на 0.21В с которым сравнивается входное напряжение VFB и если входное напряжение превысит 0.21В усилитель ошибок сформирует сигнал ошибки, драйвер «остановится» пока напряжение на INN не снизится до 0.21В таким образом осуществляется поддержка установленного тока подсветки. Снова составим формулу исходя из опорного напряжения компаратора и сопротивления резистора-датчика тока Rled

И тут на практике возникает большая проблема, формула не работает! Все дело в том что формула учитывает только напряжение на VFB от датчика тока светодиодной ленты, на практике же как я уже писал выше INN еще используют для диммирования, а в телевизорах без управления яркостью подсветки матрицы ну ни как. У большинства микросхем драйверов для этой цели есть отдельный вывод, например DIM или ADJ поэтому формула расчета ток там всегда работает, в BIT3267 отдельного вывода управления яркостью нет, это и усложняет расчет и применение формулы из datasheet. Ну, а поскольку «затормозить» драйвер BIT3267 можно только по превышению напряжения на INN разработчикам приходится подавать на этот вывод отдельное питания и уже это отдельное напряжение при помощи ШИМ-сигнала от процессора коммутировать транзистором на землю. Чтобы понять что я пытаюсь донести посмотрим схему драйвера main CV512H-U42

Еще по теме: Как очистить силиконовый ремешок от часов розовый Samsung galaxy

BIT3267 схема включения

ШИМ сигнал от процессора (PB-ADJUST) поступает на транзистор PQ25 (MMBT3904), который и «диммирует» напряжение поступающее на вывод INN через PR200, PD17, PR323 и несмотря на большое сопротивление резисторов на вывод INN попадает напряжение в сотые доли вольта даже если ключ PQ25 полностью открыт. Это обусловлено тем что ШИМ сигнал ADJ с процессора не может иметь 100% заполнение, к тому же наш мир не идеален и транзистор PQ25 тоже, сопротивление коллектор-эмиттер у него тоже имеется, вот и получается что полностью избавить вывод INN от паразитного напряжения через цепь диммирования сложно, поэтому разработчики просто учитывают это напряжение при расчете схемы. Вот и получается что формула расчета тока подсветки у нас как бы есть, но на практике она не работает, так как цепь диммирования сильно занижает реальный ток.

CMP выход усилителя ошибок, на практике чаще всего применяется для подключения цепи компенсации.

Читайте так же:
Как выбрать кабель по току нагрузки

EA pin включения драйвера, при достижении на выводе 2В драйвер запустится, при снижении напряжения до 0,8В драйвер выключится.

VDD питание микросхемы, для нормального запуска микросхемы напряжение должно быть выше 8В, максимально допустимое напряжение питания 28В, защита от пониженного питания UVLO (Under voltage look out) срабатывает при 6. 8В

снижение тока main CV512H-U42

Перейдем к практике на указанном выше main CV512H-U42, после замены подсветки или всех светодиодов их всего 12шт. как уже писалось выше, измерим ток подсветки, как видно на фото выше ток составил 280мА, и если для 3В светодиодов это нормальный ток, 6 вольтовых это явный перебор. К примеру в DEXP H32D7000E на котором и производились замеры, установлены планки SJ.CX.D3200601-3030ES-M со светодиодами арт. LED008 у которых номинальный ток 200мА, а максимальный 265мА — эти значения рекомендованы производителем светодиодов. Но как видим разработчики настроили драйвер на ток 280мА, от сюда и срок службы в 1год при умеренном использовании, вот и верь теперь в порядочность производителей.

доработка снижение тока main CV512H-U42

Находим драйвер BIT3267 он под позиционным номером PU14, и как правило всегда рядом с разъемом подсветки располагается датчик тока — цепочка резисторов Rled -по схеме это PR183, PR203, PR238 и PR182 , общее сопротивление 1R+1R+1.5R+1.5R= 0.3 Ом, параллельное сопротивление считаем по формуле R(общ)=1/(1/R1+1/R2+1/R3).
Рядом с цепочкой Rled стоит цепочка датчика тока RMOS по схеме PR201, PR189, PR195 и PR213 стоят все эти цепи в один ряд и стоит проявить внимательность при уменьшении тока, так как мне уже попадались телевизоры с отпаянными резисторами RMOS — результат, драйвер время от времени падал в ошибку. Для интереса попробуем посчитать ток исходя из сопротивления Rled , и сравним это значение с реально измеренным.
ILED = 0.21/Rled = 0.21/0.3 = 0.7А = 700мА это и близко не похоже на реально измеренные 280мА, причину я уже написал выше, отсутствие отдельного вывода для диммирования у микросхемы BIT3267 и использования для этих целей вывода INN.

CV512H-U42 уменьшить ток

Поэтому будем уменьшать ток без всяких формул, как и делают 99% мастеров. Для домашнего использования телевизора достаточно снять один резистор 1R или пару 1.5R+1.5R при этом сопротивление общей цепочки Rled повысится до 0.429 Ом или 0.5 Ом соответственно. В моем случае телевизор используется как рекламный стенд и не выключается сутками, поэтому ток будем снижать вдвое, чтобы максимально продлить срок службы подсветки, для этого снимем два резистора 1.5R+1R (смотри фото выше) в итоге сопротивление Rled повысится с 0.3 до 0.6 Ом и обратно-пропорционально произойдет снижение тока подсветки вдвое. Проведем измерение чтобы убедится в этом.

Источник: ufass.ru

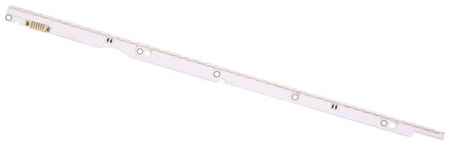

CHIP Подсветка V1GE-320SM0-R2 для телевизора Samsung UE32ES6307U, UE32ES6100W, LE320BGM-C1, UE32ES5557K, UE32ES5507V, UE32ES5500, UE32ES5500W, UE32ES6100
