Samsung UE32F5000AK нет подсветки. BN44-00605A доработка, уменьшение тока.
Телевизор Samsung UE32F5000AK
Поступил в ремонт телевизор с заявленной неисправностью:
При включении телевизора дежурка мигает 5 раз,
затем тухнет. Изображения нет.
Произведено вскрытие и осмотр деталей.
Для начала произведен внешний осмотр БП телевизора :
Блок питания распространенный среди моделей телевизоров UE32F50**
Диагностика блока указывает исправность блока. Все наряжения в норме. присутствуют 5v,13v, присутствует сигнал PSON, основные модули телевезора исправны, аппарат включается в рабочий режим, о чем свидетельствует даже индикация лэда дежурного режима на передней панели. Однако напряжение на конденсаторе C9102 в линии питания светодиодов подсветки при включении поднимается до 230V и затем медленно падает до 180v. Затем снова попытка запуска и снова падение напряжение, что свидетельствует о том. что LED драйвер SEM5027A уходит в защиту и отключает подсветку телевизора, после чего снова делает попытку запуска.
samsung ue40eh5007k не включается,перезагружается
Произведена разборка матрицы CY-HF320BGSV1V, обнаружено:
Подсветка состоит из 5-ти светодиодных лент по 9 светодиодов каждой ленте , светодиоды LUMENS SMD 3535 1Вт 3v. Диагностика показывает обрыв по одному светодиоду в каждой ленте.
Произведена замена светодиодов аналогично статье по ремонту телевизоров ORION и LG 540 и 541 серий. Ссылка на полный комплект светодиодных лент для ремонта данной модели телевизора Samsung UE32F5000AK приведена в конце статьи.
BN44-01955 доработка, уменьшение тока подсветки.
Как показывает практика ремонта с целью исключения повторных неиправностей светодиодов подсветки в обязательном случае следует уменьшить ток. В данном случае минус подсветки идет на сток полевика, его исток через резистор R9110 (3.6 Om) приходит на конденсатор C9192. (номинал резистора подписан на плате) Данный резистор и является датчиком тока в данной схеме с применением драйвера SEM5027A. Увеличив номинал данного ресистора добиваемся уменьшения тока питающего светодиоды.
Для уменьшения тока до 250 mA необходимо заменить резистор R9110 на резистор номиналом 4.6 Om. Я всегда ставлю 5.6 Om еще более уменьшая ток. Возвратов, слава богу, пока еще не было. данных моделей в ремонте было около 10-ка и практически все с неисправностью подсветки, за исключением грозовых.
SAMSUNG UE32EH5000W. Ремонт, схема, сервис
SAMSUNG LEDModel: UE32EH5000W
Chassis/Version: U71A / Ver CH01 // TH02
Panel: DE320BGM-C1 // LTJ320HN07-L
LED backlight: 2011SVS32 3228 FHD 10 Rev1.0 // 32F-3535LED-40EA, D1GE-320SC1-R2 (11,10,20)
T-CON: V320HJ2-CPE2; CM2801B, CM501, CM601
LED driver (backlight): integrated into PSU; 140V 260mA
PWM LED driver: SLC1012C (FAN7340)
MOSFET LED driver:
Power Supply (PSU): BN44-00493B
PWM Power: 2S110
MOSFET Power: MDF11N65B
MainBoard: BN41-01795A
IC MainBoard: K4B1G1646G-BCH9, NTP-7412S
Тuner: DT0D40FVL084AA BN40-00231A
Control: AA59-00602A, IR BN96-22413D (BN41-01840B)
SAMSUNG LEDModel: UE32EH5000W UE32EH5000
Chassis/Version: U71A/ CH01
Panel: DE320BGM-C1
LED backlight: 32F-3535LED-40EA D1GE-320SC1-R2, BN96-21476A
T-CON: V320HJ2-CPE2
LED driver (backlight): integrated into PSU
PWM LED driver: SLC1012C (FAN7340)
Power Supply (PSU):
PWM Power: SSC2S110
MainBoard: BN41-01795A BN94-05548D
IC MainBoard: WT61P805, K4B1G1646G-BCH9, 24C256C4VCX, 25Q40BVSIP , NTP-7412S
Тuner: BN40-00231A DT0D40FVL084AA
Control: Remote: AA59-00602A, IR BN96-22413D (BN41-01840B)
Возможные неисправности
— SAMSUNG UE32EH5000W не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
Обычно с подобными проявлениями дефект может быть вызван неисправными элементами в основном модуле питания BN44-00493B. Тогда следует замерить его выходные напряжения и, в случае их полного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователя на наличие возможного КЗ.При пробоях полупроводников во вторичных цепях, преобразователь может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллер (PWM) SSC2S110, при отсутствии внешних повреждений и КЗ между выводами, проверяется заменой на заведомо исправный.
— Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Нередко в таких случаях отсутствует подсветка LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.
— Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностика материнской платы BN41-01795A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов — WT61P805, K4B1G1646G-BCH9, 24C256C4VCX, 25Q40BVSIP , NTP-7412S. Неисправные компоненты следует заменить.
Перед заменой тюнера BN40-00231A DT0D40FVL084AA, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Владельцам и пользователям телевизора SAMSUNG UE32EH5000W следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Часто задаваемые вопросы
Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.
Как подключить универсальный пульт дистанционного управления к телевизору? Проверенный
Чтобы настроить универсальный пульт дистанционного управления, вам нужно знать номера моделей и названия брендов пульта и телевизора. В инструкции к пульту дистанционного управления вы найдете список кодов, соответствующих различным брендам и номерам моделей.Это было полезно (3966)
Я хочу подключить динамик к своему светодиодному телевизору через HDMI, какой порт мне следует использовать? Проверенный
Вам необходимо использовать порт HDMI-ARC, который специально предназначен для подключения аудиооборудования.Это было полезно (1858)
Имеет ли значение, к какому порту HDMI я подключаю свое устройство? Проверенный
Как правило, вы можете подключить такое устройство, как проигрыватель Blu-ray или игровую консоль, к любому порту HDMI. Затем устройство можно использовать, выбрав соответствующий канал HDMI на вашем телевизоре.Это было полезно (827)
Как мне измерить дюйм своего светодиодного телевизора? Проверенный
Измерение дюймов на светодиодном телевизоре осуществляется путем измерения диагонального расстояния, например, между верхним левым углом и нижним правым углом экрана (а не краем). Один дюйм равен 2,54 сантиметру, поэтому, когда вы измеряете 99 сантиметров, это означает, что ваш светодиодный телевизор имеет размер 39 дюймов.Это было полезно (812)
Будет ли мой пульт дистанционного управления работать с другими моделями телевизоров той же марки? Проверенный
Часто пульт дистанционного управления телевизором работает и с аналогичными моделями той же марки. Однако необычно, что он будет работать на всех моделях этой марки. Для этого больше подходят универсальные пульты дистанционного управления.Это было полезно (412)
В чем разница между ЖК-дисплеем и светодиодом? Проверенный
В обоих методах используется ЖК-экран, который сам по себе не излучает света. Разница в освещении за экраном. В ЖК-экранах это делается с помощью CCFL (люминесцентная лампа с холодным катодом), а в светодиодах используются светодиодные лампы.Это было полезно (401)
Можно ли самостоятельно восстановить битый пиксель? Проверенный
Следует различать битые и застрявшие пиксели. Застрявший пиксель остается цветным, и чтобы его восстановить, нужно слегка надавить прямо на этот пиксель, до тех пор пока он сам не восстановится. Битый пиксель всегда черного или белого цвета, и его невозможно починить самостоятельно.Это было полезно (322)
Что означает HDMI? Проверенный
HDMI означает мультимедийный интерфейс высокой четкости. HDMI — это соединение для передачи высококачественного видео и звука с одного устройства на другое.Это было полезно (271)
Почему рядом с цифрами на пульте дистанционного управления есть буквы? Проверенный
Некоторые настройки телевизора могут требовать ввода букв. На кнопке обычно есть три буквы или другие символы. Если требуется ввод букв, вы можете нажать эту кнопку один раз для первой буквы, дважды нажать для второй буквы и нажать 3 раза для третьей буквы. Таким образом, текст можно писать с помощью минимального количества кнопок.Это было полезно (250)
Как правильно очистить светодиодный телевизор? Проверенный
Выключите телевизор и сотрите пыль и грязь с экрана салфеткой из микрофибры. Не используйте бумагу, это может вызвать царапины. Не нажимайте слишком сильно, иначе вы можете повредить пиксели. Используйте специальное моющее средство или приготовьте его, смешав 1 часть уксуса с 1 частью воды. Смочите ткань в моющем средстве и очистите экран. Убедитесь, что ткань не слишком влажная.
Пятна удаляйте вращательными движениями. Вытрите экран второй тканью из микрофибры, чтобы не было полос.Это было полезно (248)
Что такое контрастность? Проверенный
Контрастность показывает, насколько самая светлая точка белого цвета отличается от самой темной точки черного цвета. Например, контрастность 400:1 означает, что самая темная точка черного цвета на экране в 400 раз темнее самой светлой точки белого цвета. Чем выше контрастность, тем выше резкость изображения.Это было полезно (248)
Какое расстояние между зрителем и экраном телевизора является оптимальным? Проверенный
Это отчасти зависит от личных предпочтений каждого, но в качестве общего правила оптимальным расстоянием до экрана считается размер диагонали экрана, умноженный на 3. Для телевизора с диагональю 60 дюймов (152 см) оптимальным расстоянием до экрана будет 180 дюймов, или около 4,5 м.Это было полезно (248)
Похожие записи:
- DIGMA DM-LED39R201BT2 Ремонт, схема, сервис
- Fusion fltv 40b110t подсветка
- 26lh2000, 26lh2010 (chassis:ld91a)
- LG 32LH590U Ремонт, схема, сервис
Источник: router66.ru

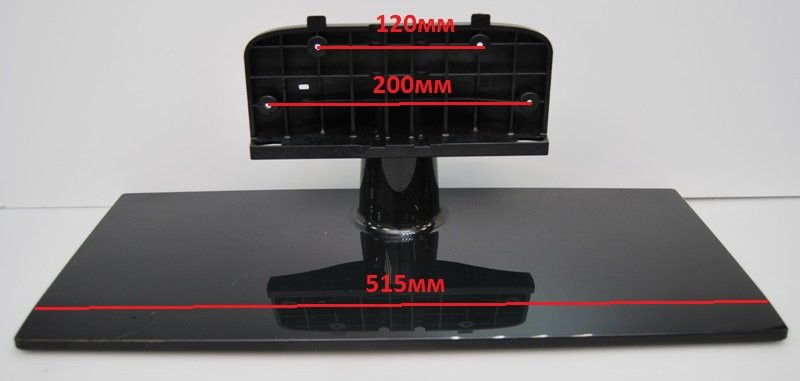

Подставка BN61-07941X BN61-08105A BN96-21736E для UE40EH5307K
