Для установки вводных щитков в опорах освещения диаметром от 100 мм мы обеспечили минимально-возможные размеры изделия для подключений кабеля используемых в подобных проектах сечений (допустимо шлейфовое подключение двух проводников сечением по 35мм 2 в каждый клеммный зажим).
Кабельно-зажимная колодка представляет собой монолитный элемент вместе с корпусом изделия, что обеспечивает необходимую жёсткость и надёжность конструкции.
Наличие секции для расключения питающего кабеля позволяет не использовать в проекте кабельные муфты для данного соединения.
Отгрузки всех заказов осуществляются с центрального склада г. Рязани, МО.
Средний срок отгрузки заказа на терминал отправления ТК Деловые Линии составляет три дня с момента 100% оплаты счета.
Доставка до терминала отправления ТК Деловые Линии включена в стоимость товара.
Комплектация
Вводные щитки БЩСКО поставляются комплектным изделием с предустановленными предохранителями и выполненными внутренними подключениями. Готовы к применению.
Монтаж щитка в квартире своими руками. Подробная инструкция по установке распределительного щита
То есть предохранители D01 E14 соответствующего заказу ампеража уже включены в стоимость/комплектацию боксов.
БЩСКО
Корпус вводных щитков БЩСКО имеет минимально возможные размеры, позволяющие комфортно подключить питающий кабель большого диапазона сечений, используемого в подобных проектах, в опорах наружного освещения диаметром от 100 мм.
Допустимо шлейфовое подключение двух проводников сечением по 35 кв. мм в каждый клеммный зажим.
Кабельно-зажимная колодка представляет собой монолитный элемент вместе с корпусом изделия, что обеспечивает необходимую жёсткость и надёжность конструкции.
Наличие секции для подключения питающего кабеля позволяет не использовать в проекте кабельные муфты для данного соединения.
ЩСКО
Корпус вводных щитков ЩСКО имеет минимально возможные размеры, позволяющие комфортно подключить питающий кабель большого диапазона сечений, используемого в подобных проектах, в опорах наружного освещения диаметром от 100 мм.
Допустимо шлейфовое подключение двух проводников сечением по 35 кв. мм в каждый клеммный зажим.
Кабельно-зажимная колодка представляет собой монолитный элемент вместе с корпусом изделия, что обеспечивает необходимую жёсткость и надёжность конструкции.
Наличие секции для подключения питающего кабеля позволяет не использовать в проекте кабельные муфты для данного соединения.
В сравнении с вводными щитками БЩСКО вводные щитки ЩСКО имеют функцию заземления корпуса опоры освещения РE проводом до 16 кв. мм.
Преимущества
Все линии городского освещения с нижним подводом питания выполнены с подключениями внутри опоры. Из-за ограничений, связанных с внутренними размерами опор подключения производят открытым способом, не защищая от воздействий окружающей среды.
По данным ГУП «Ленсвет», АО «МТТС», АО «ВАД» до 85% аварийных событий на линиях с нижним подводом – это замыкания в данном узле внутри опоры.
Сборка щитка для квартиры. Как собрать щиток. Почти мастер-класс
Мы предлагаем значительно снизить количество аварийных событий путём применения комплектных специализированных защищённых вводных боксов и щитков: БКС, БЩСКО, ЩСКО.
Применение вводных боксов и щитков Квиттер в городском освещении позволит:
• Сократить количество аварийных случаев отключения электроэнергии, вызванных коротким замыканием на линиях уличного освещения;
• Уменьшить процент выхода из строя элементов уличного освещения;
• Повысить безопасность пешеходов и животных, снизив вероятность их поражения электрическим током от соприкосновения с вышедшей из строя опорой уличного освещения;
• На 50% сократить расходы, связанные с подключением новых и обслуживанием ранее установленных опор уличного освещения за счет более низкой стоимости предлагаемого оборудования и его высоких эксплуатационных характеристик.
Источник: shitki.ru
Щиток вводной тв 1 вес
Технические характеристики:
— класс изоляции II
— степень защиты IP54
— питающий кабель: 4 х 6 — 35мм2 (максимально 3 кабеля)
— номинальный ток: 80А
— номинальное напряжение: 500V
— предохранитель с плавкой вставкой: WT 400 V. 2-16 A. E-14
— размер корпуса: 267 х 90 х 75 мм.

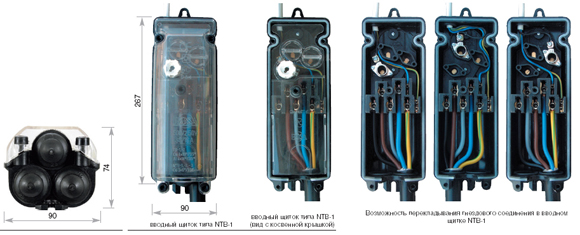

Вводный щиток состоит из (рис.1):
— Основного монтажного корпуса (рис.8.). Высота корпуса без монтажных зацепов = 267мм. Монтажные зацепы расчитаны под установку на винты М6 со шляпкой. Обычно такие винты присутствуют на монтажной планке внутри опоры освещения.
— силиконовая прокладка внутри стыковочного шва в теле основного монтажного корпуса (рис.9.). Служит для пылевлагозащиты основного корпуса до уровня IP65.
— Прозрачная крышка основного корпуса (Рис.11.). После подключения проводов закрывает все смонтированные элементы от пыли и влаги. Для фиксации используются ПЭТ винты (Рис.12.). Не ржавеют.
В собранном виде, корпус изделия вместе с монтажной крышкой имеет глубину = 74мм (Рис.7.) и ширину = 90мм.
— клеммная колодка (Рис.6.) установленная в основном монтажном корпусе, состоит из предустановленных 2шт цоколей Е14 для плавких предохранителей и клеммной колодки на 4 кабельных зажима (Рис.10.).
Зажим кабелей в монтажном гнезде происходит при помощи потайного винта с шестигранником М6.
— гнездо предохранителей (Рис.4.). Металлическое с резьбой М14. Для финсации предохранителей используется крышка (Рис.3.) со смотровым отверстием. Через него происходит экспресс проверка состояния предохранителя. Как только метка предохранителя черная и отличается от первоначального заданного цвета, то это говорит о его неисправности и необходимости замены.
— уплотнительные кольца (Рис.13,14.). Предназначены для защищенного ввода-вывода кабелей сети в щиток.
— плавкие предохранители D01 = 2шт. (Рис.2.) (комплектуются отдельно от стоимости щитка.).
Последняя цифра в наименовании щитка указывает на количество гнёзд предохранителей. В данном случае = 2шт.
При желании можно подключить и задействовать в сети один предохранитель, а второй использовать как резервный.
Источник: electrogorod.ru
Вводные щитки
Вводные щитки NТВ-1, NТВ-2, NТВ-3 — имеют соединенную прижимную колодку из РВТ — политерефталанбутилена) — материала, обладающего высоким изоляционными параметрами и большей механической прочностью. Конструкция токовых зажимов колодки (открытые сверху) облегчает монтаж проводов.
Крышка вводного щитка, а также крышка зажимов и проводов, изготовлены из прозрачного поликарбоната. Основание вводного щитка изготовлено из поликарбоната, укрепленного стекловолокном. Отверстия кабельных выходов снабжены прокладками. На задней стенке конструкции опоры находится алюминиевая шина, к которой прикрепляется вводный щиток при помощи двух болтов М6.
| NTB-1 с одним соединительным гнездом | 324110 | 0,71 |
| NTB-2 с двумя соединительными гнездами | 324120 | 0,73 |
| NTB-3 с тремя соединительными гнездами | 324130 | 0,76 |
