Верхняя часть изображения нормальна, а на нижнюю часть накладывается верх картинки и создается эффект отсутствия кадровой синхронизации.
Состав:
SVP UX68 7568U-LF; DNIe full hd SDP 64; 24C256. Контроллер матрицы: (320AB02CP2L V03) LMX4122TO; 24С64. Матрица: LTF320AB01
Контроллер матрицы ведет себя вполне адекватно и напряжения в контрольных точках соответствуют напряжениям с рабочего аппарата.
Ремонт Samsung LE32R81B
В итоге виновником оказалась матрица. В последнее время ремонт телевизоров Samsung все чаще заканчивается диагнозом — замена жк панели.
Поделиться в соцсетях
Комментарии
0 #18 ТВ-мастер 2017-07-12 23:36
Цитирую Гость:
У МЕНЯ НЕ ЗАГОРАЕТСЯ МОНИТОР ЭКРАНА ЗВУК ЕСТЬ А ИЗОБРАЖЕНИЕ НЕТ Samsung LE-32R81B
ЧТО ДЕЛАТЬ ПОДСКАЖИТЕ?
А что подсказать? Методику ремонта?
Смотреть инвертор, предохранители на нем, наличие +24В и команды включения инвертора. По результатам проверяем полевые сборки и трансы инвертора.
0 #17 Гость 2017-07-12 19:23
У МЕНЯ НЕ ЗАГОРАЕТСЯ МОНИТОР ЭКРАНА ЗВУК ЕСТЬ А ИЗОБРАЖЕНИЕ НЕТ Samsung LE-32R81B
ЧТО ДЕЛАТЬ ПОДСКАЖИТЕ?
0 #16 Телемастер 2015-12-16 20:37
Цитирую гена:
добрый день.на моем самсунге 32″смарт.лэд. в верхней части монитора белые линии и картинка сжата. и без сигнала тоже. выкидывать или что то можно с ним сделать? спасибо
Любые линии на матрице говорят о ее неисправности (практика ремонта).
0 #15 гена 2015-12-16 20:12
добрый день.на моем самсунге 32″смарт.лэд. в верхней части монитора белые линии и картинка сжата. и без сигнала тоже. выкидывать или что то можно с ним сделать? спасибо
0 #14 Hayk 2013-12-07 13:03
Цитирую Игорь:
0 #13 Игорь 2013-12-07 12:42
0 #12 Hayk 2013-12-07 11:10
Добрый день! у меня тоже самое но телевизор Daewoo dlp-32C7, board sl-500p, матрица samosung LTA320AB02, все напряжения есть везде и правильно, картинка такая же, могу отправить фото. нижняя одна треть показывает именно так же.Скажите я могу быть уверен что это дефект матрицы или это может быть из за борда. спасибо!
0 #11 Administrator 2012-11-09 14:53
Цитирую asanik_:
Ремонтируются и восстанавливаются эти панели с драйверами в «стекле» TFT и технология уже отработана. Уже несколько десятков успешно эксплуатируются после восстановления.
Типичная неисправность телевизора samsung LE32R81B видео отчет
Александр, этот сайт все-таки не форум на мониторе и у него другие задачи, но я всегда готов предоставить площадь сайта под материалы о технологии восстановления панелей и не только об этом — любая информация о тонкостях ремонта может быть опубликована на этих страницах. Есть, что сказать? — Пишите. Ссылка на форму связи вверху страницы.
+1 #10 asanik_ 2012-11-09 11:51
Цитирую Administrator:
В последнее время ремонт телевизоров Samsung все чаще заканчивается диагнозом — замена жк панели.
Так, собственно, почему ремонт заканчивается только диагнозом LCD панели, а не её ремонтом и восстановлением?
Ремонтируются и восстанавливают ся эти панели с драйверами в «стекле» TFT и технология уже отработана. Уже несколько десятков успешно эксплуатируются после восстановления.
-1 #9 seledkin 2012-02-24 22:33
Господин Администратор!! ! Не поможете советом. Наблюдается похожий дефект с моделью Samsung CS-15K5MJQ, только картинка «переламывается » поперёк экрана — с левой стороны кинескопа накладывается правая сторона изображения шириной около 15-20 см. Картинка в целом получается смещённой вправо.
Источник: tvrepair.ru
Инструкция Samsung — LE32R81B
Перед Вами Инструкция — LE32R81B. Вы можете ознакомиться и скачать данное руководство по эксплуатации бесплатно. Инструкция по применению на русском языке, предложенная производителем, позволяет правильно использовать Вашу бытовую технику и электронику.
Смотрите также другие инструкции из раздела Samsung
Инструкция автомагнитолы Samsung .
7014 просмотров
Инструкция автомагнитолы Samsung .
6955 просмотров
Инструкция автомагнитолы Samsung .
5995 просмотров
Инструкция диктофона Samsung YP-V.
8216 просмотров
Инструкция диктофона Samsung YP-V.
8222 просмотра
112771 112770 112769 113519 113518
Страницы и текст этой инструкции

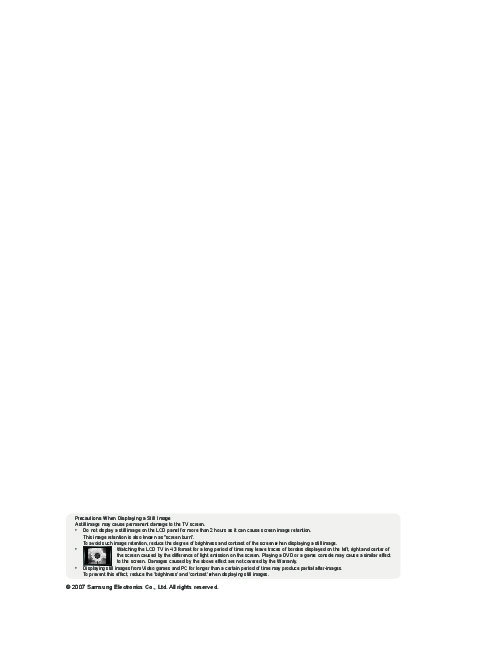

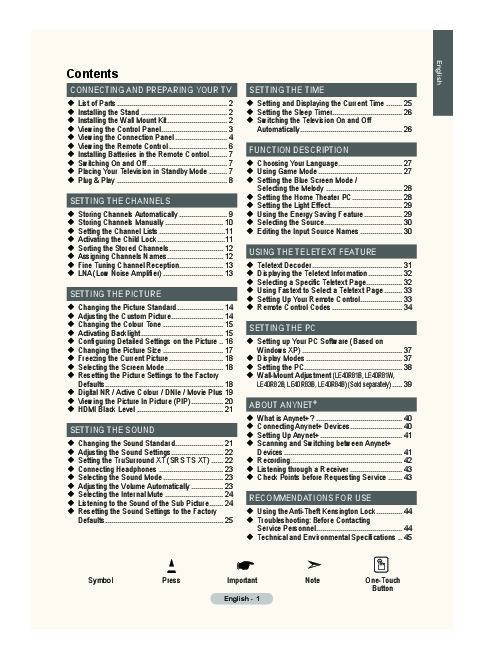

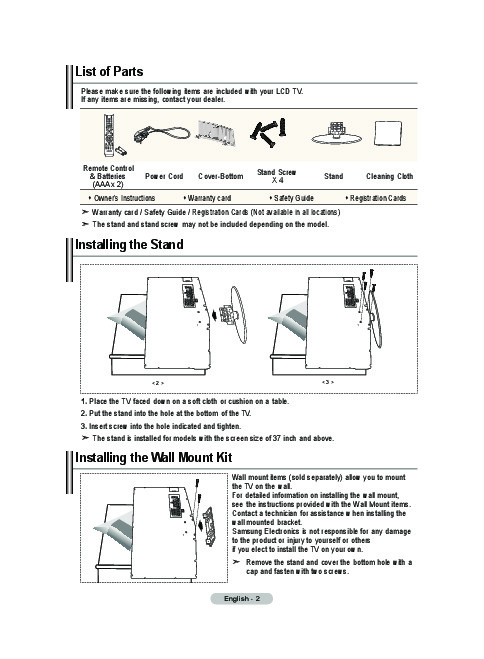

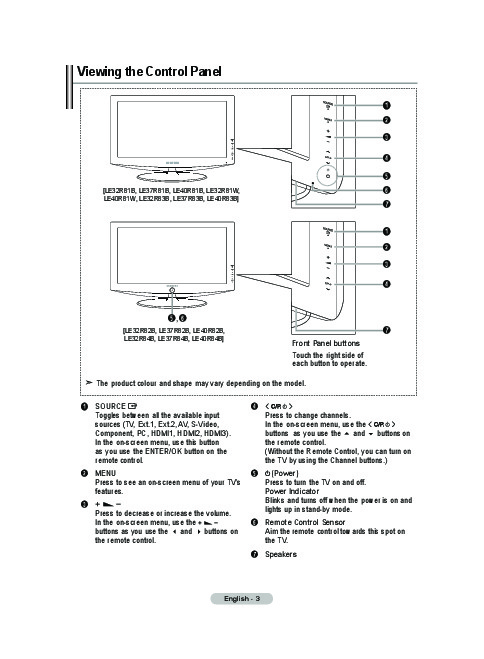

Инструкция — LE32R81B
Информация отображена на картинке
Информация отображена на картинке
Информация отображена на картинке
Информация отображена на картинке
Как использовать наш сайт инструкций OnlineManuals.ru
Наша цель состоит в том, чтобы предоставить вам быстрый доступ к содержанию инструкции для — LE32R81B. С помощью онлайн просмотра, Вы можете быстро просмотреть содержимое инструкции и найти решение проблемы с — LE32R81B.
Для Вашего удобства
Если листать руководство пользователя — LE32R81B прямо на сайте, не очень удобно для Вас, есть два возможных решения:
• Просмотр в полноэкранном режиме — легко просмотреть руководство пользователя (без загрузки его на свой компьютер), Вы можете использовать режим полноэкранного просмотра. Для просмотра инструкции пользователя — LE32R81B на полном экране, используйте кнопку «Открыть в Pdf-viewer».
• Загрузка на компьютер — Вы можете также скачать Инструкция — LE32R81B на свой компьютер и сохранить его в файлах.
Многие люди предпочитают читать документы не на экране, а в печатной версии. Возможность печати руководства пользователя также была предусмотрена на нашем сайте, и вы можете использовать ее, нажав на иконку «печать» в Pdf-viewer. Нет необходимости печатать все руководство — LE32R81B, можно выбрать только нужные страницы инструкции.
