Качество телевизионного приема в зоне неуверенного приема можно существенно повысить с помощью антенного усилителя Промышленность выпускает микросхему усилителя ВЧ — N50311 (или 1NA50311), которая представляет собой готовый широкополосной УВЧ с полосой частот 50-2500МГц. Коэффициент усиления 19 dB, ток потребления 17 mА, питание от источника постоянного тока напряжением 5V На рисунке показана схема антенного усилителя на этой микросхеме.
Может быть два варианта выполнения усилителя. В первом случае его собирают в отдельном малогабаритном экранированном корпусе с разъемами входа, выхода и питания. Усилитель включают в антенный вход телевизора как переходник, а питание берут от сетевого адаптера.
Во втором случае усилитель монтируют внутри телевизора, в непосредственной близости от тюнера. Питание 5V в этом случае берут от схемы телевизора.
Цифровая антенна с усилителем своими руками за 1$. Как сделать DVB-T2 антенну с усилителем SWA-99999
Источник: www.payatel.ru
Схема антенного усилителя
Как известно, невозможно настроить на телевизоре устойчивого изображения с контрастной картинкой, если входной сигнал очень слабый. И для того чтобы обойти этот недостаток внешней телевизионной антенны нужно установить усилитель телесигнала. Подключить его можно и к самой антенне на мачте и к телевизору в разрыв между входом и кабелем. Это зависит от условий места установки.
Существует множество схемных решений таких устройств. Мы рассмотрим одно из самых простых по сложности, но с довольно хорошими характеристиками, не уступающими многим промышленным образцам.
Схема телевизионного антенного усилителя, который мы будем собирать представлена на рисунке ниже:
Характеристики антенного усилителя (в полосе частот 40…230МГц):
— коэффициент усиления при Uпит.=12В и Iпотр.=18мА — +25дБ
— коэффициент усиления при Uпит.=6В и Iпотр.=12мА — +22дБ
Схема является двухкаскадной, всего на двух малошумящих транзисторах. При этом каскады связаны между собой глубокой отрицательной обратной связью по постоянному напряжению с помощью резисторов R2 и R6. Это создано для обеспечения тепловой стабилизации усилителя. А при помощи C3 и R1 организована отрицательная обратная связь по переменному напряжению для обеспечения нужной амплитудно-частотной характеристики. При этом установлены дополнительные конденсаторы C4 и С6 для корректировки.
Хорошее отношение сигнал/шум между усилителем и телевизором, обеспечивается за счет того, что применяются высокочастотные транзисторы, у которых пониженный коэффициент шума, а достижение большого коэффициента усиления устройства компенсирует потери уровня сигнала в кабеле между антенной и телевизором.
Самый лучший и простой усилитель для антенны Т2 с питанием от 2 до 12 Вольт
Для защиты усилителя от грозовых помех и других источников на входе схемы установлены диоды VD1, VD2.
Для того чтобы предотвратить самовозбуждение усилителя, которое может возникнуть между каскадами в результате паразитных связей через источник питания установлены резистор R4 и конденсатор C1.
Как и во всех схемах антенных усилителей детали размещены на двусторонней плате с толщиной 1,5 миллиметра. При этом со стороны деталей фольга не убирается, а вокруг выводов не соединенных с общим проводом делается зенковка. И чем она меньше, тем лучше. Выводы деталей соединенные с общим припаиваются с обеих сторон платы. По периметру платы оба слоя спаиваются полоской фольги.
Рисунок платы можно скачать здесь.
После того как схема будет проверена и отрегулирована, плату необходимо будет покрыть водостойким лаком и установить в металлический корпус припаяв по периметру к стенкам корпуса. При этом места пайки и саму коробку нужно то же покрыть водостойким лаком или покрасить. Корпус можно взять от модулей цветных телевизоров, начиная с 3-го поколения.
Схема подключения антенного усилителя между антенной и телевизором с блоком питания показана на рисунке ниже:
Питание подается на усилитель по отрезку телевизионного кабеля идущего от телевизора к выходу усилителя. Для этого собирается развязывающий фильтр, основанный на индуктивности L2 и конденсаторе C9. Их параметры такие же, как у L1 и C5 в схеме. Фильтр нужен для того чтобы разделить телевизионный сигнал поступающий с выхода усилителя и постоянное напряжение питания. Фильтр собирается в отдельном корпусе, который устанавливается непосредственно перед антенным разъемом телевизора.
Блок питания можно использовать любой малогабаритный со стабилизированным выходом и обеспечивающим напряжение питания и ток потребления усилителя.
Применяемы в схеме высокочастотные малошумящие транзисторы КТ368А можно заменить на КТ382А или КТ399А изменив разводку платы под требуемую цоколевку. Желательно использовать транзисторы в металлическом корпусе с отводом для подключения к общему проводу. Можно использовать транзисторы и с ненормированным коэффициентом шума, тогда отношение сигнал/шум усилителя ухудшится.
Диоды КД521 можно заменить на КД522, КД514, КД510. Конденсаторы необходимо устанавливать марки КЛС, КД или КМ.
Индуктивность дросселей в пределах 20 – 25 мкГн.
Настройка усилителя заключается в создании необходимой амплитудно-частотной характеристики. Низкочастотную часть настраивают с помощью подбора конденсатора С4, а высокочастотную подбирая C6. Для этого необходимо иметь в арсенале высокочастотный генератор и осциллограф, но можно обойтись и без этого.
Если нет необходимости усиления сигнала в широкой полосе частот, то лучше сузить диапазон до необходимого интервала, потому что в этом случае помехозащищенность усилителя увеличится, что благоприятно скажется на качестве принимаемого сигнала. Для этого можно даже собрать 2 – 3 усилителя, настроенных на узкие диапазоны. Так же усилитель можно настроить и для работы в диапазоне радиостанций.
Если усилитель будет установлен непосредственно на антенне, то все соединения необходимо сделать паяльником, покрыв их водостойким лаком или покрасив.
Хитрый совет: чтобы вода по кабелю не стекала в корпус, его нужно загерметизировать и перед корпусом сделать петлю из кабеля как на картинке выше.
Лучше всего конечно подключить усилитель непосредственно на мачте возле антенны, защитив ее от влаги. Но иногда может оказаться, в зависимости от местных условий, эффективнее будет подключить возле телевизора. Определять это нужно уже на месте.
Коктейль «Спящий засранец» : 50 грамм снотворного 50 грамм слабительного.
Источник: mikroshema-k.ru
Усилители цифрового телевидения (DVB-T, DVB-T2)
Это HD TV UHF широкополосный усилитель (усилитель Ultra High Frequency) имеет общий прирост 10 до 15 дБ на частоте 400-850 МГц. С1, С2, С6, С7 тип SMD (поверхностные). Плата размещается внутри металлической коробки, и располагается как можно ближе к антенне.

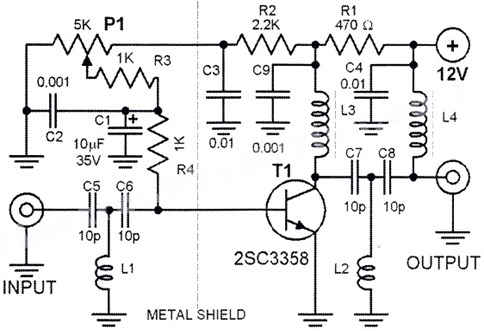

Принципиальная схема усилителя

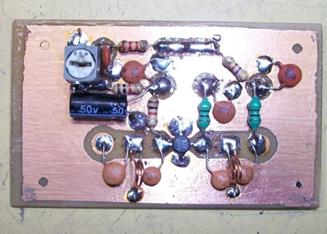

Разводка платы и монтаж компонентов с использованием транзисторов 2sc3358. Блок питания представляет собой простой 12V стабилизированный источник. Усилитель антенны ТВ можно подключить непосредственно к блоку питания через коаксиальный кабель от телевизионной антенны, но понадобиться 10 — 100uH катушки на питании линии. Телевизор будет подключен к усилителю СВЧ через небольшой конденсатор. Регулировка проводится легко, просто установить P1 на середину, а затем настроить его до тех пор пока не получится наилучшее качество ТВ изображения.
Компоненты усилителя UHF:
T1 -Transistor 2sc3358
C1 – 10µF/35v
C2,C9 – 1nF
C3 ,C4 – 10nF
C5,c6,c7,c8 – 10pF
R1 – 470 Ohms
R2 – 2.2 K
R3 – 1Kohms
P1 – 5Kohms
L1,L2 – 2 turns 22AWG / 0.5mm , 3mm Ш.
L3,L4 – 10uH or 10 turns, 0.2mm Ш on ferrite..
12 volts special power supply.
Усилитель цифрового телевидения (DVB-T, DVB-T2) на 15 дБ.

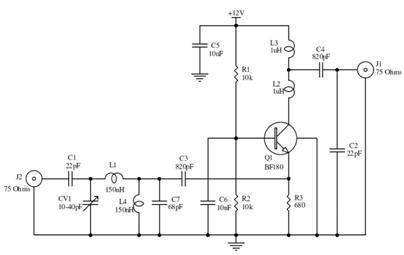

Усилитель построен на основе BF180 УВЧ транзистора. Первый блок представляет собой полосовой фильтр на С1, CV1, L1, L4, C7 и С3, второй блок представляет собой усилитель напряжения с общей базой с низким входным импедансом.
Катушки L1 ~ L4 без сердечников, намотаны на оправку, чтобы получить высокую добротность. После сборки, смонтируйте в металлической коробке, чтобы уменьшить шумовой эффект.
