Приветствую всех любителей автомобилей и механики! В этой статье хотелось бы рассказать вам о разъеме SPDIF в телевизоре и его особенностях. Не буду долго запинаться — приступим прямо сейчас.

Что такое SPDIF разъем?

SPDIF (Sony/Philips Digital Interface) — это цифровой интерфейс, разработанный компаниями Sony и Philips для передачи звука в цифровом формате. Этот разъем позволяет передавать высококачественное звуковое наполнение со звукового источника (например, DVD-плеера) на телевизор или аудиоусилитель.

Разъем SPDIF содержит как коаксиальный, так и оптический тип подключения, из-за чего он часто называется коаксиально-оптическим или просто «оптико-коаксиальным». Coaxial SPDIF имеет вид RCA-разъема (обычно используется для подключения кабеля RCA), в то время как оптический SPDIF использует оптический кабель, использующий световые импульсы для передачи звукового сигнала.

Альтернативы S/PDIF: как победить джиттер?

Как использовать SPDIF разъем в телевизоре?

Для использования SPDIF разъема в телевизоре вам понадобится аудиоустройство, поддерживающее этот интерфейс. Некоторые из таких устройств включают в себя DVD-плееры, Blu-ray проигрыватели и аудиоусилители. Для подключения SPDIF к телевизору вам нужно соблюсти следующие шаги:

1. Найдите SPDIF разъем на задней панели телевизора. Обычно он обозначен как «DIGITAL AUDIO OUT» или «SPDIF».
2. Подключите кабель SPDIF к соответствующему разъему на телевизоре. Если у вас коаксиальный SPDIF, используйте кабель с RCA-разъемом. Если у вас оптический SPDIF, используйте оптический кабель.
3. Подключите другой конец кабеля SPDIF к аудиоустройству, например, DVD-плееру или аудиоусилителю, используя соответствующий входной разъем.
4. Настройте телевизор на воспроизведение звука через SPDIF разъем. Это может потребовать изменения настроек звука в меню телевизора.
5. Проверьте подключение, включите аудиоустройство и телевизор, и наслаждайтесь качественным цифровым звуком!

Помимо передачи звукового сигнала, SPDIF разъем также может предоставлять возможность передачи многоканального звука (как правило, до 5.1-каналов). Это отличное решение для тех, кто хочет насладиться кинематографическим звуком в домашних условиях.

В заключении, SPDIF разъем представляет собой важный компонент телевизора, который помогает передавать цифровой звук высокого качества. Если у вас есть поддерживающее устройство, я рекомендую вам попробовать использовать этот разъем и насладиться превосходным звуком вместе с отличным качеством изображения.

Это было все для сегодняшней статьи. Оставайтесь на связи и следите за новыми материалами по автомобилям и механике. Удачи вам и приятного вождения!

Источник: xn--80ahccobunhhld3a1b.xn--p1ai

Что такое SPDIF? Цифровой интерфейс на звукозаписывающей студии.

Простой интерфейсный модуль Spdif to I2S для ЦАП на AK4113

Интересно, что международный стандарт позволяет использовать вариант как S/PDIF, так и S/P-DIF. У него присутствует своя расшифровка, которая дает нам понять, кем был разработан данный стандарт. Sony/Philips Digital Interface Format хранит в себе набор параметров протокола с аппаратной реализацией. Он имеет возможность передавать цифровое звучание от первого аудиоустройства ко второму.

Рассматривая S/PDIF, мы разберемся с его физической и системной частью. Физический параметр дает возможно узнать, каким путем передается сигнал и по каким каналам, а системный – какой протокол используется.

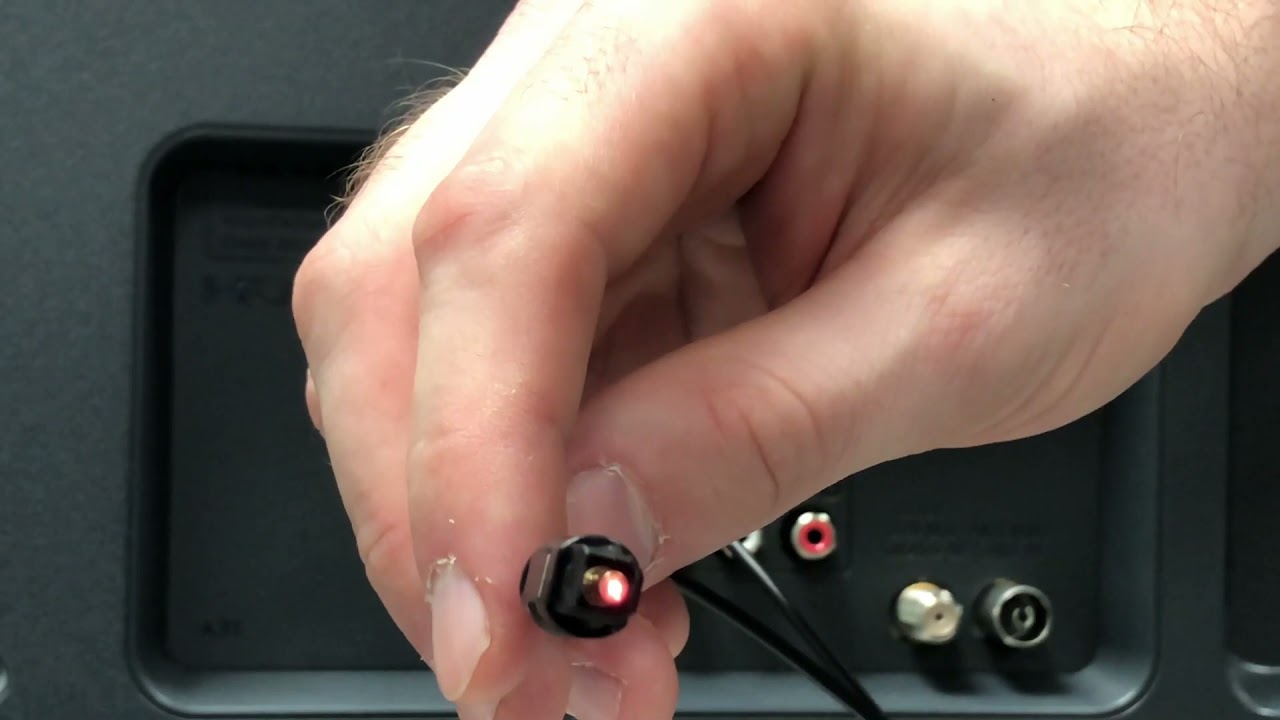

Как выглядит оптический выход на телевизоре

На телевизоре есть большое количество разъемов. Один из них – для передачи сигнала оптического. Этот порт легко узнать благодаря трапецевидной заглушки, которая подписана Optical Audio, Digital Audio Out, или Toslink.

При включении устройства, заработает индикатор с красным свечением вокруг порта чтобы пользователи знали, как подключить устройство. Поэтому подключение оптического кабеля телевизору – дело простое.

Спецификация

Прежде чем разобраться с областью применения данного интерфейса, поймем, чем же он занимается. В целом данный формат допускает несколько типов кабелей и разъемов. Так миру доступен цифровой S/PDIF, коаксиальный и оптический. Есть под эти все варианты соответствующие адаптеры и переходники. Возможно вместо коаксиального использовать оптический и наоборот.

Единственное, что, помимо адаптеров, нужен внешний блок питания.

Способ 1: Подключить оптический кабель к материнской плате

Купить:

• звуковую плату с выходами spdif (коаксиальный и оптический);
• кабель;
• коннекторы.

Шаги:

• подключить провод к звуковой плате;
• на материнской плате найти разъём JSPD, JSPDIF или SPDIF_OUT;
• выбрать коннектор, подходящий по расположению пинов;
• надеть коннектор на свободный конец кабеля;
• подсоединить кабель к разъёму spdif на материнской плате;
• закрепить плату на системном блоке выходами наружу;
• подключить оптический кабель к выведенному Spdif Out выходу;
• выбрать устройством воспроизведения звуковую карту через меню громкости на мониторе.

OLYMPUS DIGITAL CAMERA

Различие

Если вы ничего не знаете о S/PDIF, что это и для чего нужно, то, скорее всего, никогда не слышали и о AES/EBU. Последний стандарт придумали для форматов DAT и CD, которые кодируются с помощью импульсивно-кодовой модуляции. Интерфейс использует код BMC. Это значит, что передача информации происходит с любым показателем частоты дискретизации, а восстановление частоты проходит через расшифровку данных.

Стандарт AES был представлен тремя модификациями. Все работали с показателем сопротивления 110 Ом, с симметричным подключением, в зависимости от модификаций использовался кабель экранированной пары или категории 5. При этом стандарт разъемов также отличался, сначала XLR или D-25, позже RJ-45. Уровень сигнала 2-7 В.

Модуляция оставалась неизменной и проходила через кодирование. Подкодовые данные представлены ASCII ID-текстом. Максимальное расстояние сначала было всего 100 м, позже — 400 м. Разрешающая способность достигла 24 бит.

Перед тем как все узнали о S/PDIF, что это и для чего нужно, появился промежуточный вариант AES3id. Он уже работал с сопротивлением 75 Ом, подключение имел несимметричное, кабель коаксиальный. Формат разъема снова поменялся на BNC, а уровень сигнала опустился до 1 В. Максимальное расстояние достигло отметки 1000 м. Разрешающая способность осталась неизменной – 24 бита.

Этот промежуточный вариант во многом продиктовал спецификацию новинки. Так, обозреваемый стандарт также работал с сопротивлением 75 Ом, имел несимметричное подключение. Кабель был как коаксиальный, так и оптический, в зависимости от типа. Разъем снова поменял формат: RCA или TOSLINK.

Уровень сигнала стал наполовину меньше – 0,5 В. Изменились подкодовые данные, которые оснастили технологией защиты от копирования SCMS. Максимальная длина уменьшилась и стала лишь 10 м, а способность 20 бит опционально показывала все те же 24 бита.

Преимущества оптического выхода

Использование такого выхода на телевизоре обусловлено некоторыми преимуществами:

• передаваемый сигнал не подвергается воздействию электромагнитных помех;
• собственные электромагнитные излучения полностью отсутствуют;
• создается гальваническая развязка между несколькими приборами.

Каждое из преимуществ оказывает большое влияние на звуковоспроизводящую систему. Дело в том, что производители техники много времени тратит на соединение блоков между собой без помех.

Оптическое соединение на телевизоре стало определенным стандартом для каждого ТВ-устройств, DVD проигрывателя, компьютерных карт и игровых консолей. Оптосоединение обеспечивает высококачественный способ передачи звука с телевизора или иной аппаратуры без потери качества.

Типы

Как мы уже говорили ранее, существует три типа данного стандарта. Есть оптический S/PDIF, цифровой и коаксиальный. Первый TOSLINK получил свое название благодаря разработчику Toshiba. Это оптоволоконный стандарт. Его часто можно встретить в бытовых аудиоустройствах, компьютерных звуковых платах и т. д. Популярным последнее время становятся MiniTOSLINK с форм-фактором 3,5 jack.

Их можно встретить в некоторых моделях ноутбуков, у которых выход S/PDIF совмещен с гарнитурой.

Коаксиальный тип имеет сопротивление 75 Ом, присоединяется с помощью интерфейса RCA. Если вам не подходят обычные аудиокабели, которые еще называют тюльпанами, то присмотритесь к коаксиальному стандарту. Чтобы корректно работать, он терминируется с двух сторон, а показатели входного и выходного сопротивления равны 75 Ом.

Цифровое аудио S/PDIF – третий тип, поуровневый (TTL). Стандарт основан на биполярной схеме построения транзисторов и резисторов. Транзисторно-транзисторная логика базируется на двух ступенях, хотя и не всегда. Первая >2,4 В, вторая 0-0,4 В. Выходы этого типа можно найти на звуковых картах.

Есть простое объяснение классификации, чтобы не путаться и нормально разобраться с тем, что это — S/PDIF. Данный цифровой звуковой интерфейс, как мы уже обнаружили, может быть цифровым или оптическим. Если у вас дома размещена хорошая аудиосистема или звуковой центр, его лучше подключать именно через данный тип разъема. Качество звука намного лучше, чем через стандартный формат.

Улучшение связано с тем, что звук, проходя через высокочастотную начинку и собирая все «грязные» импульсы, выводится не через аналоговый формат, а цифровой, который не дает звучанию исказиться. Если же использовать оптический стандарт, то можно забыть и о помехах по общему приводу.

Области применения различных разъемов

Когда пользователь смотрит на компьютер, телевизор или же другое устройство, он должен понимать, для чего какой кабель используется. Также стоит понимать, какие бывают аудио кабели, для каких целей они чаще всего применяются и многое другое.

SPDIF out

По факту, этот разъём – одно большое название вида, который после разводится на множество других. Этот тип – самый распространенный, но и от этого самый старый. Именно поэтому его можно встретить только в:

• Домашних кинотеатрах;
• Аудиоплеерах;
• Автомагнитолах;
• Аудиоплеерах.

Такое подключение проходит в тот разъем, что обозначен на самой приставке. Коннектор выглядит чаще всего как привычный «тюльпан». Рассчитан он либо на 75 ОМ, либо же на 50 ОМ. Также можно использовать любой другой кабель, который имеет это же сопротивление, этот вариант возможен.

Обратите внимание! SPDIF out – это название одного типа. Далее этот разъем делится по проводам на коаксиальный, оптический и другие.

Digital audio out

Это оптический кабель, который, как правило, состоит из одной оболочки и сердцевины. Он принят в качестве стандарта для таких телевизоров, как LG, Samsung и многое другое. Он необходим для:

• Преобразования из светового сигнала в электрический;
• Его дальнейшая ретрансляция, причем проходит она без искажений;
• Прием сигнала от входящего устройства;
• Обратная подача сигнала в устройство.

Digital audio out работает по принципу стандартного аудио проводника, но при этом наличие оптических разъемов позволяет передать сигнал с телевизора на другие гаджеты по особенной акустике. При этом пользователь получает идеальный звук. Отчасти это получает и из-за того, что отсутствует какое-либо влияние на поля, реализуется специальная связь между устройствами, а также не генерируются электромагнитные излучения при передаче.

Coaxial разъем

Coaxial кабель и разъём под него – это самый редкий тип. Все из-за того, что он предполагает использование электричества для передачи сигнала. Он представляет собой круглый разъем, при этом встретить его можно очень редко на каких-либо устройства. Связано это с тем, что оптические разъёмы распространены намного больше, нежели коаксиальные. В 2021 году было именно так.

Встретить его можно на телевизорах, AV-ресиверах и усилителях. Если рассматривать телевизоры, но их редко где можно отыскать. Чаще всего именно такие подключения практически невозможно найти.

HDMI

HDMI кабели очень распространены на компьютерах, а не на телевизорах. Ни чаще всего подключаются Blu-ray плееры, консоли или же каналы для спутниковое или же кабельного В, при этом, если телевизор поддерживает 4 К, то вообще с лёгкостью можно вывести это изображение через этот разъём.

У него отличный протокол, что его отличает от остальных подобных кабелей. Да, если коаксиальный и оптический кабели поддерживают и высокое разрешение, и качественную картинку, то протокол они не смогут выдержать ток, как надо. Именно этим кабели HDMI подключения отлично работают. Его также устанавливают многие разработчики популярных и даже топов компьютеров, телевизоров.

Они транслируют связь сразу, без задержек, при этом нет никаких проблем с подключением. Только если количество проводов.

RCA

Это тип разъема чаще всего называют тюльпаном. Связано это прежде всего тем, что у него такая форма. RCA часто применяется в аудио технике, причем стандарт именуется композитным. Кабели подобные на стандартные, при этом они имеют компакт версию.

Провод имеет 3 разъёма. Первый необходим для того, чтобы передавать сигнал двухканального сигнала, еще один – для монофонического сигнала, окончательный сигнал нужен просто для расляции. Можно отметить, что этот провод можно назвать составляющим для остальных. Он часто бывает обжимным, что делает его еще удобнее. Такое подключение понадобится всем.

Hi-Fi

Еще один интересный кабель, который чаще всего является антенным или же прямо для домашнего кинотеатра. Hi-Fi чаще встречается именно в старых версиях устройства. Он не такой популярный, потому что компрессионные кабеля на данный момент не так часто видятся. Главное, чтобы после подобное подключение сохранилось, так как с ним удобно музыку писать.

Таким образом у каждого разъема и канала было свое подключение. Важно знать все тонкости проводов, чтобы не попасть впросак в дальнейшем при подключении.

Применение

Обозреваемый стандарт сперва использовался в CD-плеерах. После обнаружили, что его можно применять в качестве соединителя и передатчика звука в других аудиоустройствах. Так, этот интерфейс стал появляться в MiniDisc-плеерах и на звуковых картах для ПК. Некоторые наблюдательные водители могли заметить стандарт и в автомобильном звуке.

Особенно это стало находкой для тех, кто устал от беспорядка большого количества кабелей. Теперь пучок проводов легко заменялся одним оптоволоконным кабелем.

S/PDIF можно встретить и в качестве передатчика цифрового потока. Обычно в этом режиме работают DVD-плееры с входом AV-ресивера домашнего кинотеатра. В итоге все новые технологии звучания стали доступны в домашних условиях. Многие пользователи смогли познакомиться с Dolby Digital и Digital Theatre System(DTS).

Из всех вариантов, самым распространенным разъемом стал RCA. Он в паре со стандартом S/PDIF «расположился» на потребительской аудиотехнике. Немного реже применяется оптический тип. Чтобы использовать аудиосистему с активной акустикой, необходимо как раз и обзавестись выходом S/PDIF.

Типы стандарта S/PDIF

По S/PDIF-технологии сигнал передаётся в двух видах: оптическом и коаксиальном.

Коаксиальный выход

При постепенном устаревании данного варианта трансляции аудиосигнала существуют телекоммуникационные компании, которые, предоставляя услуги кабельного-ТВ и подключения к Интернету, используют передачу аудио в коаксиальном виде. Помимо этого, коаксиал используют домашние кинотеатры, аудио и видеоплеерах, автомагнитолы. Посредством коаксиала обеспечивается передача звуковых сигналов в цифровом виде между цифровыми устройствами.

Для достижения вышесказанного необходимо подключение устройств соответствующим коаксиальным кабелем. Посредством такого разъёма выполняется передача стереофонического или многоканального звука, причём качество аудиосигнала при этом не нарушается. Подключение по коаксиалу не является дорогим способом передачи цифрового звука. Только вблизи устройств не должно быть электромагнитного поля, иначе качество воспроизведения сильно упадёт.

Toslink

Посредством данного разъёма внешние устройства подключаются к телевизору для передачи и воспроизведения звука. Toslink является оптическим интерфейсом для передачи сигнала, причём внешняя среда никак не сможет на него воздействовать. Для подключения медиасистемы к телевизору через этот разъём необходим оптоволоконный провод. При использовании качественного кабеля звучание будет идеальным, а соединение между устройствами — надёжным.

В продаваемых сейчас медиасистемах и телевизорах имеется этот разъём. При желании выполнить подключение между устаревшими устройствами необходимо найти инструкцию с характеристиками подключаемых аппаратов и проверить наличие соответствующих разъёмов. Последовательность подключения и настройки устройств не вызывает сложности. Все устройства соединяются посредством кабеля и в телевизоре в меню звуковых настроек во вкладке «Динамики» выбирается опция «Внешние динамики».

Следует напомнить, что провода с длиной более 10 м использовать не рекомендуется. В противном случае передаваемый сигнал будет постепенно затухать, что отразится на качестве воспроизведения.

Параметры оптического кабеля для качественного соединения

Чтобы подключить к устройству оптический провод, при этом сохранив высокие показатели звука, нужно руководствоваться следующими правилами:

1. Длина провод не должна превышать 10 метров. Самый оптимальный вариант – 5 метров. В таком случае качество передачи сигнала останется неизменным. Также некоторые производители выпускают тридцатиметровые кабели, которые передают сигнал без перебоя. Но качество будет зависеть от принимающего устройства.
2. Чем толще кабель, тем дольше он прослужит.
3. Самые качественные варианты дополнительно оснащают оболочкой, изготовленной из нейлоновой ткани.
4. Важно обращать внимание на тип сердечника. Подходящие варианты – кремнеземные или стеклянные. Они значительно превышают пластиковые по качеству.
5. Пропускная способность должна быть высокой. Хороший кабель имеет от 9 до 11 МГц. Такой показатель нужно выбирать, если дома установлена многоканальная звуковая система, со значительной частотой дискретизации.

Источник: studio-equipment.ru

SPDIF OUT на материнской плате

Интерфейс S/PDIF является цифровым и необходим для передачи аудиосигнала. Был разработан компаниями Sony и Philips в восьмидесятых годах двадцатого века, однако популярность не утратил до сих пор. В эти времена он был необходим для передачи звука с компакт-дисков и использовал всего лишь два канала. Со временем он был доработан и теперь поддерживает многоканальность, например, Dolby Digital.

На материнке он нужен для того, чтобы передать цифровой аудиосигнал на внешние устройства по типу домашних кинотеатров, ресиверов, магнитофонов и всяческих DVD-проигрывателей. В общем, любая аудиоаппаратура, которая имеет такой же разъем. Какие же преимущества у данного порта?

В первую очередь возможность передачи аудиосигнала без потери качества соединения. Это является одним из основных параметров для качественной звукозаписи в студии. Также данный порт предусматривает использование многоканального звука. Ну и, конечно, универсальность разъема является одним из главных качеств. Практически вся аудиоаппаратура оснащена данным разъемом.
Чтобы воспользоваться услугами данного разъема, потребуется коаксиальный (Toslink) или оптический (RCA) кабель, в зависимости от того с каким типом у вас аудиоустройство. На материнской плате найти данный разъем не составляет труда, обычно он подписан. Это продолговатое отверстие с четырьмя отделениями. Что можно сказать о будущем S/PDIF out?

Данный интерфейс, несмотря на все его преимущества, постепенно отходит на второй план. И причина не в том, что люди перестали пользоваться аудиоаппаратурой или им больше не нужен хороший звук. Все гораздо проще, появляется достаточно других интерфейсов, например, HDMI и DisplayPort, которые предоставляют те же функции, но без лишних заморочек и с большими преимуществами. А S/PDIF больше используется для совместимости новой и старой техники, по типу видеомагнитофонов и DVD-плееров.
