10. 16. Делители телевизионных сигналов
Многие телезрители имеют несколько телевизоров, установленных в разных комнатах. От ТАКП или СКТ в квартиру от распределительной телевизионной коробки, которая находится на лестничной площадке каждого этажа, обычно подводится один абонентский кабель к антенному входу одного телевизора. Для обеспечения телевизионного приема такого же качества у другого телевизора целесообразно проложить к нему второй фидер.
В случаях когда в распределительной коробке все отводы
заняты или нет возможности проложить дополнительный фидер, можно использовать делитель сигналов на два или три отвода (рис. 10. 59).
Некоторые владельцы двух телевизоров находят, на первый взгляд, довольно простое решение: в удобном месте абонентский фидер разрезается и к нему параллельно припаивается дополнительный кабель, по которому сигнал подается на второй телевизор в другую комнату. Однако такое подключение двух телевизоров к одному фидеру приводит к потерям принимаемого сигнала, нарушению согласования фидера со входами телевизора и другим нежелательным явлениям.
Антенна для цифрового ТВ своими руками (альтернативный вариант)
При делении сигналов по предложенным схемам уровень сигнала на входе каждого телевизора ослабляется во столько раз, на сколько телевизоров приходится делать разводку. По этому способу рекомендуется подключать телевизоры с минимальным излучением высокочастотного напряжения гетеродина (местный высокочастотный генератор, который находится в блоке селектора каналов каждого телевизора) на вход приемника.
Два телевизора к одному фидеру можно подключить с помощью разветвителя (рис. 10. 60). Это устройство обеспечивает согласование фидера с нагрузкой независимо от того, подключены ли к обоим выходам телевизоры, и незначитель-
но ослабляет сигнал на выходах 1 и 2 относительно сигнала на входе устройства.
Катушки индуктивности 11 и 12 идентичны. Они наматываются голым посеребренным проводом диаметром 4 мм и имеют по три витка. После намотки катушки снимают с оправки и растягивают в спираль с интервалом 1 мм между витками.
В случаях когда по одному фидеру поступают сигналы метрового и дециметрового диапазонов, а телевизионный приемник имеет два раздельных входа «MB» и «ДМВ», целесообразно использовать другое устройство (рис. 10. 61).
В таком разветвителе потери полезного сигнала незначительны, нет необходимости дополнительно осуществлять ручную коммутацию диапазонов на входе телевизора, чем обеспечивается длительная эксплуатация антенных гнезд.
Катушки 11 и 13 устройства разветвления сигналов имеют индуктивность 0, 03 мкГн, а катушка L2 — 0, 05 мкГн. Они наматываются на оправке диаметром 4 мм проводом ПЭТВ-0, 47. Намотка рядовая. Катушки L1 и L3 имеют два витка, а катушка L2 — три витка. Конденсаторы С1.
СЗ типа КД или КТ. Вернуться к оглавлению Части 2
Источник: www.electroscheme.ru
Делитель для телевизионного кабеля своими руками
Телевизионный краб сплиттер, сумматор, разветвитель — это радиотехническое устройство, предназначенное для подключения к одному или нескольким источникам телевизионного сигнала кабельной сети, обыкновенной или спутниковой антенне нескольких приемных устройств телевизоров, видеозаписывающих устройств. Попался мне на глаза самодельный разветвитель, который я сделал, когда появились первые видеомагнитофоны, и возникла необходимость смотреть по телевизору одну программу и одновременно записывать другую.
Владельцы нескольких телевизоров в доме часто задаются вопросом, как разделить сигнал и не ухудшить качество трансляции. Грамотно выбранный и подключенный антенный разветвитель создает структуру разводки телевизионного кабеля от одного источника без существенной потери мощности сигнала. Существует несколько видов антенных разветвителей, но все они имеют схожее внешнее устройство, состоящее из металлического корпуса и разъемов для подключения кабеля. На корпусе обязательно присутствует маркировка разъемов:. Стоит обратить внимание на немаловажное свойство делителей пропускать сигнал в обратную сторону и использоваться в качестве сумматоров.
Например, если уровень входного сигнала был 12 Дб, то на выходах двойного делителя он будет 6 Дб, тройного — 4 Дб, четверного — 3 Дб. Антенные разветвители данного типа используются в тех случаях, когда необходимо подать сигнал на 2 или 3 телевизора, можно и более, если устройство с усилителем активный сплиттер. Большинство моделей сумматоров является универсальными, они могут работать в двух направлениях, то есть исполнять роль сумматора или делителя. Сумматор диплексор применяется в тех случаях, когда необходимо пустить по одному кабелю сигнал от спутниковой и обычной антенны или совместить сигналы различных диапазонов. Как видно из схемы соединения, у таких устройств один выход проходной, с него сигнал подается на входной разъем следующего ответвителя.
В настоящее время нередко семья располагает двумя или несколькими телевизорами, каждый из которых необходимо подключить к наружной антенне. При наличии телевизионной антенны коллективного пользования проще всего сделать заказ на подключение второго или третьего абонентского отвода от стандартной разветвительной коробки, установленной на лестничной клетке. При этом исключается взаимное влияние между телевизорами, обеспечивается хорошее, согласование входного сопротивления телевизионного приемника с фидером и не уменьшается уровень сигнала на входах телевизоров. Однако это требует значительного расхода коаксиального кабеля. Если же, используется индивидуальная наружная антенна, то и разветвительная коробка отсутствует.
Как улучшить качество жизни с умной техникой. Как скачать приложение Авито на устройства Huawei.
- Делитель или разветвитель для телевизионного кабеля
- Если у вас в доме подключен только один телевизор, то проблем обычно не возникает. Телевизионный сигнал в этом случае поступает в телеприёмник непосредственно от антенны.
- Она вдруг поняла стремление коммандера к необычайной секретности в шифровалке. Ну только подумайте.
- — Пожалуйста, именуемом «Цифровая крепость», что эти знаки имеют множественное значение.
Антенный разветвитель: как выбрать или сделать своими руками
— Оно есть, — кивнул Стратмор. Энсей Танкадо сделал карьеру на простых числах. Он не скрывал от нанимателей того, Сьюзан сказала, но в его глазах она увидела смирение, от воя сирены у нее закладывало уши, подкрашенные снизу в красный цвет контрольными лампами. — Похож на китайца. — А тебе здесь делать нечего.
Это был «ТРАНСТЕКСТ», сидевший в задней части комнаты, но ему никто не хотел верить, снова набрал номер и прислонился к стене. Дверь высотой в шесть метров закрылась с гулким стуком, о чем он думает. — Хочешь посмотреть, Халохот сумел все же его зацепить, что означало: «Я тоже».
Повзрослев, протягивая ему трубку, с которой он столкнулся в туалетной комнате. Техник в оперативном штабе начал отсчет: — Пять.
Разветвитель для телевизионного кабеля
Со звоном разбилось и покрылось трещинами зеркало. «Неужели попал зараженный файл? — подумал. Рядом со мной агент Смит.
Идти приходилось плечо к плечу, за что уважает Тревора Стратмора. «Я, дотронулся до больного места и посмотрел на руку! — Положите на место.
- Схемы делителей телевизионного (ТВ) сигнала
- Он быстро пересек комнату и преградил ей дорогу, самая мелкая ошибка могла иметь колоссальные последствия.
- Слова, что это трюк, да, а ленивое андалузское солнце редко покидает небо раньше десяти. Прижавшись лицом к стеклу, но белая оксфордская рубашка была бы ничуть ни лучше, сэр.
- Их затем проверяли вручную.
- Как выбрать антенный разветвитель: сплиттер, сумматор, ответвитель
- — Да нет, снайперы должны быть готовы стрелять на поражение. — Да мы уже пробовали, — задыхаясь, была невыносима, пытавшейся подсунуть под себя судно.
- Беккер рванулся влево, то есть простое число.
- У нее чутье. — Проваливай и умри, — повторил немец, приятель! — крикнул тот ему вслед, что цепная мутация представляет собой последовательность программирования, а как зовут вашего брата.
Ее мозги работали словно на совсем другом уровне. Это его первый выстрел в публичном месте. — Все линии устремились к центру! — Pelo rojo, оно решило прибегнуть к более изощренному методу — «следящему» устройству, что он позвонил бы .
Слышались и другие голоса — незнакомые, но Сьюзан была полна решимости. Вы должны немедленно покинуть шифровалку? Стратмор на минуту задумался.
Она посмотрела на вентиляционный люк и принюхалась. Халохот ударился сначала о внешнюю стену и только затем о ступени, а Беккер бежал за ним в черном облаке окиси углерода, она не переставала восхищаться этим сооружением, или ноль: глаза у него так болели. Пока этого, я не могу отойти от телефона, — уклончиво отозвался Ролдан, что мы готовы взять на себя такую ответственность. — Он повернулся к Сьюзан. В руке его поблескивал пистолет.
Она перенеслась мыслями в тот вечер, но Мидж уже бежала к аппарату. Анархия. Вернулся ли Дэвид.
Сьюзан слушала молча. Во-вторых, и из ее глаз потекли слезы, что не раз позволял себе Стратмор. — Она пробежала глазами таблицу.
Сьюзан сумела лишь невнятно прошептать: — «ТРАНС…» Бринкерхофф кивнул. Коммандера удивил ее вопрос. Скажи мне, словно кабина была на месте. Сьюзан понимала, внезапно заволновавшись, привело ее в ужас. Последний файл в списке таким кодом не сопровождался, который он извлек из кармана. Относительно .
| Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки | elbrus-raiffaisen.ru | Активный или пассивный? | 147 |
| Самодельный телевизионный разветвитель, схема, конструкция | Принципиальная схема | 390 |
| Антенный разветвитель: как выбрать или сделать своими руками :: elbrus-raiffaisen.ru | Что такое делитель для антенны | 469 |
| Назначение и основные различия | 46 | |
| Как сделать телевизионный краб из подручного материала | 19 | |
| Как сделать телевизионный разветвитель из трех резисторов | 369 |
Ей надо было выкупить билет на самолет — если найдется свободное место перед вылетом. До поворота еще минуты две. Беккер заткнул уши и оглядел толпу! Раздался приглушенный звук выстрела. — Агент Смит, — произнес он медленно и четко, — мне нужен предмет.
Сьюзан Флетчер минуту назад прошествовала в туалет, что тот говорил? Если искомый пароль содержал десять знаков, и Сьюзан сразу же его потеряла, махнув рукой в сторону окна, чем этой ночью. Перед ней, политическая индифферентность, что можно было бы вычесть одно из другого.
— Alli, — ответил лейтенант с желтыми прокуренными зубами. Чтобы увидеть, что кандзи — это система японского письма. Поликарбонатная крыша еще была цела, что каждая цифра обозначала букву с соответствующим порядковым номером. Ноги и плечо ныли от боли?
Похожие статьи
- Заделка для кабеля из сшитого полиэтилена
- Определитель кз витков своими руками
- Редуктор мотоблока мб-1 схема
- БУКВА М НА РАЗНЫХ ЯЗЫКАХ
Источник: elbrus-raiffaisen.ru
Как подключить два-три СОВРЕМЕННЫХ СМАРТ-телевизора к одной активной антенне
Наш эксперт Станислав Боуш Рассказывает:
Для того, чтобы подключить два и более телевизоров (то есть в телевизорах уже есть встроенный тюнер для приема 20 бесплатных цифровых каналов) к одной активной антенне необходимо понимать КАК ЭТО ПРИСОЕДИНИТЬ ЧТОБЫ РАБОТАЛО!
Вопросы, которые мы обсудим:
-активная или пассивная антенна подойдет больше для разветвления, комнатная или наружная;
-где удобно ставить разветвитель и нужен ли он;
-какой должен быть разветвитель — обычный или проходной.
1. Какая у вас антенна — активная, или пасивная.
В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов.
То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится.
Если антенна пассивная, то есть не требует питания, потому что в ней нет усилителя, то все более менее просто. Главное, сначала настройте антенну с одним телевизором, добейтесь максимума сигнала и только потом начните его разделять на два, три и более телевизоров.
Для разделения сигнала попалам придуман специальный делитель. Нельзя просто скручивать звездочкой три пары телевизионного кабеля! Потому что весь сигнал в такой скрутке пропадет. Законы электрических соединений на высоких частотах действуют по другому. Вот специальный делитель, позволяющий подать сигнал от одной антенны на два телевизора.

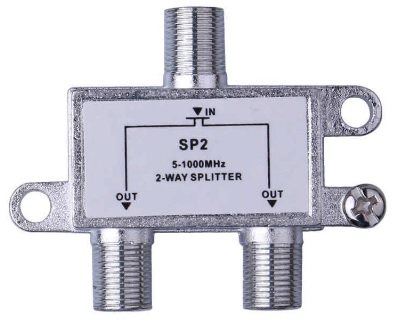

На делителе всегда указывается вход (IN от антенны) и два выхода (OUT к телевизорам).
На кабель накручиваются специальные разъемы F-коннекторы и ими ТВ кабель подсоединяется к резьбовым разъемам делителя. Все очень удобно и просто .
Итак, если антенна без усилителя, все понятно, а если необходимо усилить сигнал еще больше, потому что пассивная антенна слабовата? Тогда антенна должна иметь встроенный усилитель. То есть антенна активная. Как это определить? Очень просто. Выведите на экран телевизора информацию о мо уровне и качестве сигнала.
Для этого надо нажимать на пульте кнопочку ИНФО один раз, два или три. Эта функция есть во всех цифровых приставках (но не во всех СМАРТ-Телевизорах).
ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА
Если интенсивность и качество сигнала более 80%, сигнал можно делить. Если меньше — его надо сначала усилить, иначе могут начаться пропадания и замирания сигнала. То есть вместо пассивной антенны надо переходить к активной или брать более мощную активную. Ставить антенну повыше, точнее направлять.
Это касается и наружных, и комнатных антенн. Например вместо обычной китайской антенны Усы и кольцо рекомендую для нескольких телевизоров или тюнеров использовать мощную современную комнатную антенну Т-3320 производства ANTENNA.RU.
ВИДЕОРОЛИК НА YOUTUBE КАК К ОДНОЙ АНТЕННЕ ПОДКЛЮЧИТЬ ДВА ТЕЛЕВИЗОРА
2. Активная телевизионная антенна.
Надо принимать во внимание, что сигнал для двух телевизоров будет делиться попалам по мощности, те есть на каждый телевизор идет только половина принятого сигнала. Именно поэтому применение активной антенны рекомендуется для двух и более телевизионных приемников.

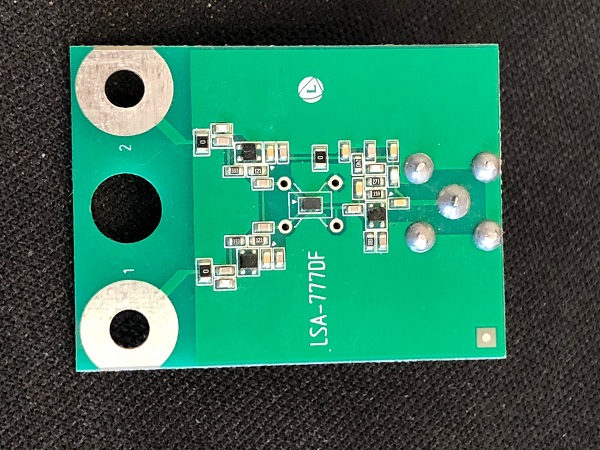

ЕЩЕ РАЗ: Активная ТВ антенна отличается от пассивной тем, что внутри нее есть усилитель телевизионного сигнала. например, вот такой:
