Композитный разъем (RCA) имеет всего два контакта. Центральный контакт идет на сигнал, а боковой — на землю. Стало быть, зная распиновку разъема SCART, нетрудно будет спаять такой переходник. Рассмотрим пример:
В этом случае мы снимаем аудио/видео сигналы с аналоговой видеокамеры, подаем их на видеомагнитофон или DVD-рекордер, который оснащен разъемом SCART. Аудиовыход видеомагнитофона (DVD-рекордера) подаем на ресивер, а выход видео — на телевизор. В этом случае понадобится переходник, на одном конце которого будет SCART, а на другом 6 композитных разъемов; три из них будут выполнять функцию входа, а три остальных — выхода.
Следует заметить, что это обычная схема распайки (распиновки) SCART-6RCA. Что касается цветов, то обычно существует 2 варианта — трехцветный и шестицветный.
При трехцветном варианте:
желтый — сигнал видео; красный — сигнал аудио (правый канал); белый — сигнал аудио (левый канал).
В этом случае обозначение вход или выход пишется на шнуре или на самом тюльпане.
Retro Gaming Cables Comparision Explained RGB Cable RGB SCART s-video Component Composite
При шестицветном варианте:
желтый — сигнал видеовход; красный — сигнал аудиовыход (левый канал); белый — сигнал аудиовход (левый канал); черный — сигнал аудиовыход (правый канал); зеленый — сигнал аудиовход (правый канал); синий — сигнал видеовыход.
https://01010101.ru/kommutaciya/raspajka-scart-rca-tyulpan.html Распиновка SCART-RCA 2014-09-16T23:07:55+00:00 admin Коммутация коммутация Такой переходник как SCART-RCA был очень широко популярен еще недавно. Что касалось телевизоров, видеомагнитофонов и DVD-плееров, то не только вся аппаратура европейского производства была оснащена разъемом SCART, но и значительная часть азиатской аппаратуры тоже имела этот разъем. В азиатской (Япония, Южная Корея) аппаратуре, обязательными разъемами коммутации являются композитные разъемы. admin Administrator
Схема[править | править код]
| № пина | Группа | Сигнал | Общий | Назначение (со стороны телевизора) | Уровень (размах) сигнала, В | Входное и выходное сопротивление | Цвет RCA-разъёма |
| 1 | Audio | Right OUT | 4 | Выход правого звукового канала | 0,2—2 (0,5 эффективный) | < 1 кОм | Зелёный |
| 2 | Audio | Right IN | 4 | Вход правого звукового канала | 0,2—2 (0,5 эффективный) | > 10 кОм | Красный |
| 3 | Audio | Left/Mono OUT | 4 | Выход левого звукового канала (или моно) | 0,2—2 (0,5 эффективный) | < 1 кОм | Чёрный |
| 4 | Audio | GND | – | Общая «земля» для звуковых каналов | |||
| 5 | RGB | GND (Blue) | – | «Земля» для синего сигнала | |||
| 6 | Audio | Left/Mono IN | 4 | Вход левого звукового канала (или моно) | 0,2—2 (0,5 эффективный) | > 10 кОм | Белый |
| 7 | RGB | Blue | 5 | Вход синего сигнала B | Размах 0,7 | 75 Ом | |
| 8 | S AR | 14 | Переключение телевизора на AV-источник и установка соотношения сторон изображения | 0—2 → TV 5—8 → AV/16:9 9,5—12 → AV/4:3 | вход > 10 кОм, выход < 1 кОм | ||
| 9 | RGB | GND (Green) | – | «Земля» для зелёного сигнала | |||
| 10 | Data2 | SCL | 14 | Data2 (I2C) линия синхронизации | |||
| 11 | RGB | Green | 9 | Вход зелёного сигнала G | Размах 0,7 | 75 Ом | |
| 12 | Data2 | SDA | 14 | Data2 (I2C) линия данных | |||
| 13 | RGB/S-Video | GND (Red/C) | – | «Земля» для красного сигнала / Общий C-канала S-Video | |||
| 14 | Data2/S 10кОм, Rвых. Изготовление SCART-кабеля собственными руками |
Understanding RGB and Sync :: RGB103 / MY LIFE IN GAMING
Необходимость в изготовлении соединителя с коннектором SCART в домашних условиях может быть вызвана потребностью создания мультимедийного комплекса для дома. А распиновка скарт разъема делается согласно представленной таблицы. При самостоятельном изготовление SCART-соединителя, не обязательно задействование всех контактов, можно подключать только необходимые вам. Место подпайки провода к контакту нужно помещать в кембрик, можно с термоусадочными свойствами.
SCART, как унифицированный разъем, впервые был представлен французской компанией. Он создавался с целью оптимизации сигналов с устройств от различных производителей. Благодаря созданию единого формата, у пользователей появилась возможность покупать модели бытовой техники от разных марок, тем самым позволив совершать выбор в пользу комфорта, удобства, надежности и практичности.
Читать также: Шлифовальная машина для штукатурки
Внедрение универсального разъема осуществлялось интенсивно, путем запрета, начиная с 1981 года выпуска аппаратуры с другими типами подключений. Новый формат был внедрен как обязательный для всех производителей без исключения. Но при этом SCART начал активно применяться по всей Европе только через 3 года, став стандартом, регламентируемым по EN 50049-1. По своему формату и конструкции разъем получил множество названий в простонародье, которыми являются гребенка и трещотка.
Распространение нового формата
Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры, в частности, телевизоров:
- видеомагнитофонов;
- телевизоров;
- DVD -плееров;
- цифровых ТВ-приставок;
- специальной видеомонтажной аппаратуры и многого другого.
Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.
Распределение контактов
Разъем SCART оснащен несколькими группами контактов, обеспечивающих передачу тех или иных сигналов с телевизора и обратно:
- 5 линий для передачи и приема аудио;
- 9 линий для приема и передачи видеосигнала;
- 2 линии для выбора режимов;
- 3 линии для передачи цифровых данных.
Все линии обозначены различными цветами, что значительно облегчает процесс монтажа и подключения различных устройств. SCART все еще пользуется высокой популярностью среди большого количества пользователей.
В скарте реализована возможность аудио-передачи стереофонического сигнала, которая потом перешла на другие более современные типы разъемов HDMI. Благодаря особенностям конструкции разъема возможна передача данных при управлении дистанционно. Еще можно подключать немодулируемые сигналы:
К компонентным относятся видеосигналы RGB и YPbPr. А к S-Video относятся 2 линии. Функцией переключения режимов приема видеосигнала и выхода телевизора из спящего режима по команде от внешнего устройства разъем был дополнен лишь в конце 80-х. В те же годы, SCART дополняется 2 линиями передачи видеосигнала S-Video .
Хоть интерфейс является большим и неудобным, но все же многие производители не перестают его устанавливать в своей аппаратуре с расчетом на использование для подключения к старым ТВ-приемникам. А чтобы к нему подключить другие виды устройств, например, видеокамеру, то потребуется специальный переходник.
Читать также: Как посчитать удельный вес в процентах формула
Комплектация
Комплектация товара Кабель Philips SWV2255W/10 SCART-3RCA, 1,5 м
зависит от конкретной поставки и может меняться поставщиком без предварительного уведомления!
Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
На Кабель Philips SWV2255W/10 SCART-3RCA, 1,5 м действует официальная гарантия PHILIPS сроком 2 года.
Все товары, реализуемые интернет-магазином, являются абсолютно новыми и имеют срок гарантийного обслуживания в сервисных центрах производителей или в сервисном центре ОНЛАЙН ТРЕЙД.РУ. Покупатели, приобретающие цифровое фото и видео, периферийные устройства, коммуникаторы или другую технику в нашем магазине, вместе с товаром получают кассовый чек и гарантийный талон с печатью нашего магазина. Перейти в раздел гарантийные обязательства
Все отзывы о Кабель Philips SWV2255W/10 SCART-3RCA, 1,5 м
Описание назначения некоторых групп выводов
SCART оснащен многофункциональными выводами, при подаче различных напряжений можно переводить исполняющее устройство в различные режимы. Например, при наличии сигнала 0-2В на 8 выводе переводит ТВ в обычный режим работы телевизора от внешней антенны. При подаче на этот вывод сигнала от 5-8В устанавливается широкоформатный режим отображения картинки на ТВ. А напряжение номиналом 9,5-12В указывает на режим обычного соотношения сторон.
Также имеется многофункциональный вывод под номером 16. С его помощью выбирается один из двух режимов приема: композитный сигнал, RGB. Для первого требуется сигнал не более 0,4В, а для приема цветоразностного от 1 до 3В.
Универсальность разъема заключается в поддержке одновременно трех режимов работы:
Переходник SCART-S-Video
Один тип формата разъема не может существовать, потому что со временем развиваются технологии, появляются более совершенные методы передачи информации без потерь. Но самое главное то, что многие производители стремятся уменьшить габариты своей продукции, поэтому оснащают ее меньшими по размерам разъемами. Одним из таких стал круглый формат на 4 вывода S-Video . Это небольшой по габаритам коннектор с экраном и двумя парами контактов. Такие разъемы стали применять в современных типах аппаратуры практически всех моделей.
В связи с появлением новых форматов потребовалось создавать универсальные переходники для организации связи между внешним устройством и телевизором старого поколения. Такой переходник представляет собой соединительный экранированный кабель, который объединяет разъемы SCART с S-Video. На SCART схема распайки представлена выше, она не имеет особых трудностей для реализации в жизнь.
Применение[править | править код]
SCART унифицирует соединения различных устройств, он объединяет все необходимые сигналы в одном многополюсном штекере. Большинство имеющихся на рынке LCD/LED-телевизоров оснащены минимум одним разъемом SCART.
Через SCART возможна передача аналоговых и цифровых команд. Например, если включить видеомагнитофон, то автоматически включается и телевизор.Протокол управления видеотехникой CEC, передаваемый через разъём SCART, позволил упростить настройку различной техники посредством одного пульта. Например, с пульта телевизора можно запрограммировать видеомагнитофон на запись в заданное время со спутникового или кабельного цифрового ресивера.
Конструкция разъёма не даёт возможности подключить штекер неправильно. Недостатком разъема является то, что для его соединения и разъединения нужно приложить физическую силу.
Переходник скарт-тюльпан
Сегодня есть много устройств, оснащенных не S-Video, а еще более простым разнесенным типом подключения, состоящим из 3 простых штекеров желтого, белого, красного цветов. Здесь все просто: желтый и белый – это линии для передачи стереофонического аудио, а красный предназначен для подачи к ТВ видеосигнала. Штекеры представляют собой двухконтактные разъемы-тюльпаны с толстым центральным контактом и внешним экраном. Распайка переходника выполняется согласно схеме, представленной на фото.
Переходник скарт на HDMI
Если разъем скарт можно перевести на тюльпан или S-Video, то одним проводниками при реализации той же манипуляции для получения переходника для HDMI, не обойтись. Дело в том, что HDMI – это цифровой интерфейс, а со скарта выходят аналоговые сигналы. Следовательно, переходник должен уметь преобразовывать один сигнал в другой.
Для этого применяются специальные конверторы, поэтому самостоятельно изготовить такое устройство будет сложно. Намного проще и безопаснее для себя купить готовый переходник скарт- HDMI с блоком питания. Устройство реализовано в небольшом корпусе, легко умещающемся на ладони, поэтому не затребует много места для размещения с обратной стороны Т-приемника.
RF-интерфейс
Интерфейс типа RF позволяет подключить не только спутниковое вещание, но и кабельное телевидение. Качество передачи через этот выход не отличается хорошей картинкой, поэтому просмотр телепередач в высоком разрешении имеет уже знакомую по «тюльпанам» сетчатую рябь, равно как и проблему с большими диагоналями девайсов.
Одно из главных преимуществ такого интерфейса – это возможность подключить ресивер ко второму телевизору. Единственное условие, которое должно быть чётко соблюдено – это наличие в приставке высокочастотного RF-модулятора и соответствующего выхода. А такими составляющими обладают далеко не все ТВ-приставки. Так что имейте в виду этот нюанс, перед тем как подключить ресивер «Триколор» к телевизору, потому как многие устройства от этого провайдера лишены такой технической возможности.
Читать также: В блоке питания пульсирует выходное напряжение
Источник: miminonino.ru

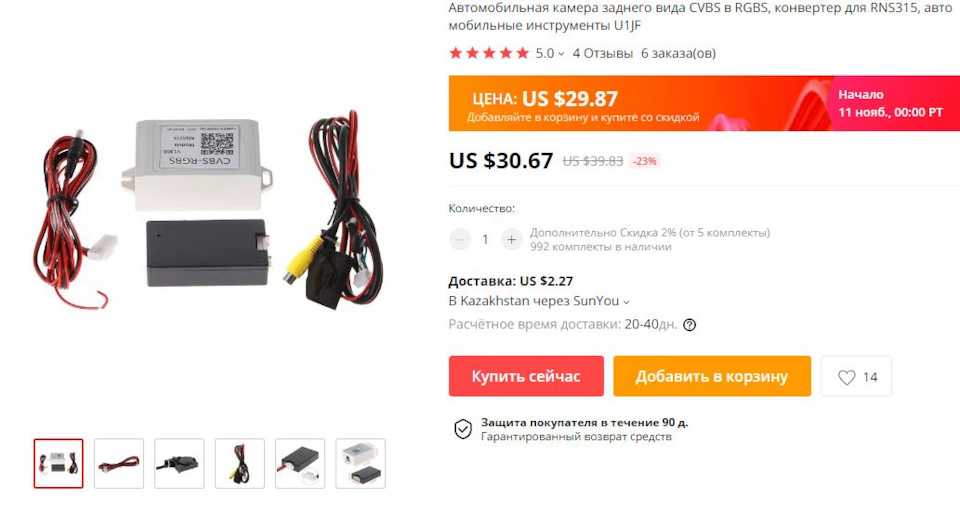

Тюльпан-видеовход вместо штатной навигации (CVBS-RGBS переходник)
В начале сентября заказал одну вещицу, которая позволяет на фольцвагены устанавливать камеру заднего вида под завод. Изучив штекер, пришел к выводу, что этот переходник подойдет не только к фольцвагенам, но и к нам в Лексусы. Заказ. Оплата. Ожидание.
02.11.2020 прибыла заветная посылка.
Полез в тачку (ныне владею Lexus GS300 в 190 кузове) вытащил провода штатной навигации (к слову, картинка с навигашки в ГУ идут по тем же проводам что и в 160), с кетайского переходника срезал ваговскую фишку, провода распушил и подсоединил к лексусовской проводке. Должен отметить, что цвета проводов совпадают идеально. Провел питание и вуаля, на кнопке МАР видим это:

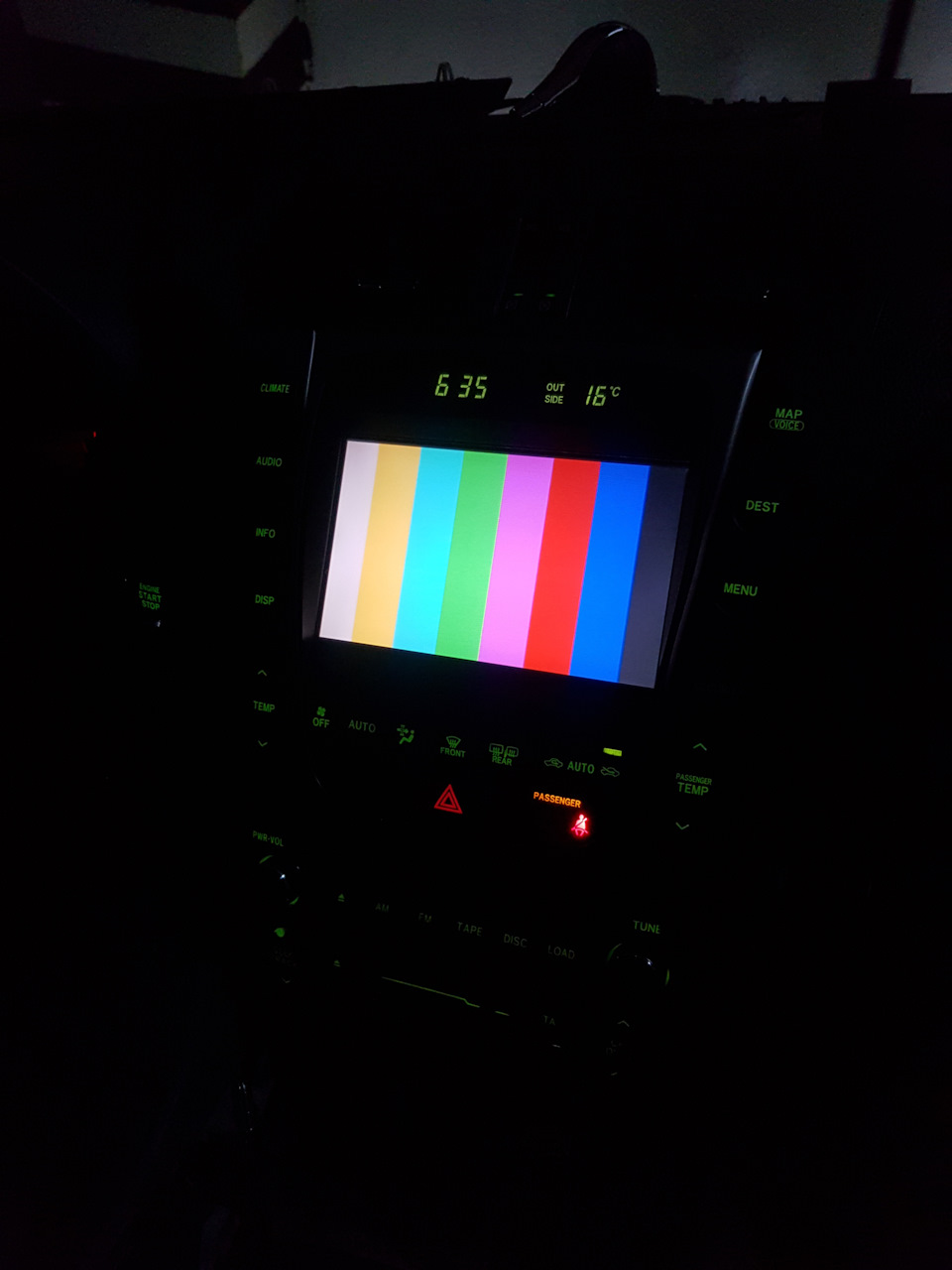

На другом конце имеем обычный желтый тюльпан-видевход, куда можем подключать:
— камеру заднего вида
— Андроид тв бокс
— Медиа плеер
— ДВД плеер
— Сега/Дэнди (почему бы и нет?)
— все что угодно, что имеет видеовыход под тюльпан. А если не имеет (например HDMI), то докупить конвертор (HDMI-AV) и втыкать иные устройства.
По качеству картинки оцениваю 4 из 5, о HD речи быть не может. Какой HD в экране 200х400 пикселей 2000-х годов?))) А так, это отличная альтернатива уже редким декодерам Absolute TVR и отличная возможность подключить хотя бы камеру заднего вида.
Источник: www.drive2.ru
