USB вентилятор для ТВ приставки своими руками

Содержание

Распиновка кулера: подключение 3 pin и 4 pin вентилятора

У каждого дома скопилось немало компьютерных вентиляторов: кулеров от процессора, видеокарты и блоков питания ПК. Их можно поставить на замену сгоревшим, а можно подключить к блоку питания напрямую. Применений этому может быть масса: в качестве обдува в жаркую погоду, проветривание рабочее место от дыма при пайке, в электронных игрушках и так далее.

Вентиляторы обычно имеют стандартные размеры, из которых на сегодняшний день наиболее популярными являются 80 мм и 120 мм кулеры. Подключение их также стандартизировано, поэтому всё что вам нужно знать — это распиновку 2, 3 и 4 контактного разъёма.

На современных системных платах на базе шестого или седьмого поколения процессоров intel, как правило, распаяны только 4 pin разъёмы, а 3 pin уже уходят в прошлое, так что мы увидим их только в старых поколениях кулеров и вентиляторов. Что касается места их установки — на БП, видеоадапторе или процессоре, это не имеет никакого значения так как подключение стандартное и главное здесь цоколёвка разъёма.

Вентилятор охлаждения для Тв приставок

Распиновка проводов кулера 4 pin

Здесь скорость вращения можно не только считывать, но и изменять. Это делается при помощи импульса от материнской платы. Он способен в режиме реального времени возвращать информацию на тахогенератор (3-х штырьковый на это неспособен, так как датчик и контроллер сидят на одной ветке питания).

Распиновка разъёма кулера 3 pin

Наиболее распространённый тип вентилятора — 3 пин. Кроме минуса и 12 вольтового провода здесь появляется третий, «тахо»-проводок. Он садится напрямую на ножку датчика.

Черный провод — земля (Ground/-12В);
Красный провод — плюс (+12В);
Желтый провод — обороты (RPM).

Распиновка проводов кулера 2 pin

Простейший кулер с двумя проводами. Наиболее частая цветность: чёрный и красный. Чёрный — рабочий «минус» платы, красный — питание 12 В.

Здесь катушки создают магнитной поле, которое заставляет ротор крутиться внутри магнитного поля, создаваемого магнитом, а датчик Холла оценивает вращение (положение) ротора.

Как подключить 3-pin кулер к 4-pin

Для подключения 3-pin кулера к 4-pin разъему на материнской плате для возможности программной регулировки оборотов служит вот такая схема:

Полезное: Распиновка и схема бензонасоса с реле ВАЗ

При прямом подключении 3-х проводного вентилятора к 4-х контактному разъёму на материнке вентилятор будет всегда вращаться, потому как у материнской платы не будет возможности управления 3 pin вентилятором и регулировки числа оборотов кулера.

Подключение кулера к БП или батарейке

Для подключения к блоку питания используйте штатные разъёмы, если же нужно изменить число оборотов (скорость) — нужно просто уменьшить подаваемое на кулер напряжение, причём делается это очень просто — переставлением проводков на гнезде:

Еще по теме: Как family games TV играет в roblox

Так можно подключить любой вентилятор и чем меньше напряжение — тем меньше скорость, соответственно тише его работа. Если компьютер не особо греется, но очень шумит — можете воспользоваться таким методом.

ОХЛАЖДЕНИЕ ДЛЯ TV BOX! ПРОСТО,ДЕШЕВО И ЭФФЕКТИВНО!

Для запитки его от батарей или аккумуляторов просто подайте плюс на красный, а минус на чёрный провод кулера. Вращаться он начинает уже от 3-х вольт, максимум скорости будет где-то на 15-ти. Больше напряжение увеличивать нельзя — сгорят обмотки мотора от перегрева. Потребляемый ток будет примерно 50-100 миллиампер.

Устройство и ремонт кулера ПК

Для того чтобы разобрать вентилятор, нужно снять наклеенный шильдик со стороны проводов, открыв доступ к резиновой заглушке, которую и извлекаем.

Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом (нож канцелярский, часовая отвёртка с плоским шлицем и т.п.) и снимаем с вала. Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу. На пластиковой основе ротора с крыльчаткой по кругу вокруг вала закреплен цельнометаллический магнит, на статоре — магнитопровод на медной катушке.

Затем почистите отверстие под ось и капните туда немного машинного масла, соберите обратно, поставьте заглушку (чтоб пыль не забивалась) и пользуйтесь уже гораздо более тихим вентилятором дальше.

У всех таких вентиляторов бесколлекторный механизм вращения: это надёжность, экономичность, бесшумность и возможность регулировки оборотов.

У современных кулеров разъёмы имеют гораздо меньший размер, где первый контакт пронумерован и является «минусом», второй «плюсом», третий передаёт данные о текущей скорости вращения крыльчатки, а четвёртый управляет скоростью вращения.

42— 4,76

НАЖМИТЕ ТУТ И ОТКРОЙТЕ

Что такое USB вентилятор: 4 преимущества

Как подключить кулер через usb?

USB вентилятор – удобное и компактное приспособлениеЮСБ кулер – самый обыкновенный вентилятор, однако, меньшего размера, который подключается к соответствующему разъему компьютера. Можно приобрести уже готовое устройство или сделать его своими руками, что достаточно просто, самое главное, четко следовать инструкции.

Стоит отметить, что подобного рода техника не считается особо мощной, однако, практика и многочисленные положительные отзывы убеждают в обратном. Как и любое другое устройство, такой вентилятор имеет определенные плюсы и минусы.

К основным преимуществам можно отнести то, что:

Он компактный;
Многофункциональный:
Его легко использовать;
Можно изготовить самостоятельно.

Среди основных видов таких вентиляторов можно найти настольные и компактные модели. Настольные варианты хорошо справляются со своей основной задачей и могут качественно охлаждать детали компьютера даже при условии его длительного использования. Мини-вентиляторы ЮСБ отличаются своими компактными размерами. Дизайн их может быть совершенно любым, а по мощности они несколько уступают настольным моделям. Компактные варианты предназначены только для легкого охлаждения техники, а настольные модели предназначены для качественного охлаждения помещения и пространства около компьютера.

Вентилятор можно сделать своими руками

Идея №2 – Используем моторчик

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше. Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).

Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).

Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.

Наглядные видео инструкции:

Как Вы видите, для того чтобы сделать вентилятор из кулера либо моторчика от машинки требуется не так много времени и навыков в работе с электроприборами. Даже новичок может справиться с таким заданием! Обязательно посмотрите предоставленные нами видео, они помогут лучше понять принцип работы. Если у вас остались какие-либо вопросы, смело оставляйте их в комментариях.

USB вентилятор своими руками: пошаговый мастер-класс

Как подключить кулер через usb?

Нередко старые компьютеры и их элементы отправляются в утиль или пылятся в кладовке. Увы, даже устаревшие агрегаты можно использовать для решения различных бытовых задач, среди которых большой популярностью пользуется USB вентилятор. Такое устройство можно использовать как для спасения от летнего зноя, так и в качестве дополнительного охлаждения тех же ноутбуков. Далее мы рассмотрим, как собрать USB вентилятор своими руками из подручных материалов.

Еще по теме: 200 кд м2 что это

Что понадобится для изготовления USB вентилятора?

Для этого вам понадобится любой ненужный электрический привод, наиболее актуальным является старый кулер. Так как он конструктивно уже имеет лопасти и питается номинальным напряжением в 5В, получаемым от USB разъема. Также на эту роль подойдет и моторчик от детской игрушки, который можно запитать от тех же 5В. Из двух этих устройств можно изготовить и систему принудительного охлаждения, и мини-вентилятор.

Способ №1 — подставка для ноутбука из старого кулера

Наиболее сложным моментом будет изготовление корпуса. В зависимости от веса устройства, вам понадобится соответствующий материал. К примеру, тонкий пластик может сломаться под весом тяжелого ноутбука, нетбук куда легче, поэтому для него подойдет и пластиковая подставка.

Весь процесс изготовления USB вентилятора не займет много времени и будет состоять из таких этапов:

Приложите сам кулер к обратной стороне пластиковой или деревянной конструкции и отметьте карандашом или саморезом места крепления;
Отступите от намеченных точек крепления и вырежьте отверстие для вентилятора при помощи ножа или электролобзика;
При помощи саморезов или болтов прикрепите USB вентилятор к корпусу;
Рис. 1: Прикрутите USB вентилятор
Для обеспечения нормального размещения на столе, приклейте или прикрутите к подставке ножки (подойдут как четыре по углам, так и две сплошные по противоположным краям), их высота должна быть больше толщины USB вентилятора;
От юсб шнура отрежьте ненужный конец, на его месте вы обнаружите четыре жилы, две из них вам понадобятся для питания, как правило, красного и черного цвета, а вторые две необходимо обрезать, чтобы не мешали;
Рис. 2: из USB возьмите красный и черный провод
Обрежьте изоляцию с краев красной и черной жилы, приблизительно на 10 – 20 мм;
Если вывод кулера остался в виде клеммы, вставьте в него концы от юсб провода, в противном случае провода от вентилятора нужно зачистить, как и шнур;
Рис. 3: зачистить провода кулера
Для этого обрежьте провода питания двигателя и удалите с них крайнюю изоляцию на 10 – 20 мм, соедините с выводами шнура питания, спаяйте и заизолируйте.

Самодельный USB вентилятор готов к использованию в качестве охлаждающей подставки для вашего ноутбука. Обратите внимание, место сращивания проводов лучше спрятать под корпусом и приклеить при помощи изоленты или клея, чтобы провода не болтались от вибрации. Сам USB вентилятор может питаться как от разъема устройства, так и от розетки через переходник.

Как подключить кулер к блоку питания: на 12В, питание кулера компьютера, на 3 pin, на 4 пина

Как подключить кулер через usb?

У пользователей ПК иногда появляется необходимость в установке дополнительного или замене старого вентилятора. Хорошо, если удалось купить однотипный кулер на замену. Но как быть, если он имеет другое количество выводов или устанавливается в дополнение к уже существующим? В этой статье мы разберём разнообразные схемы этих приборов, а также выясним, как подключить кулер непосредственно к блоку питания.

Виды штекеров кулеров и их распиновка

В принципе, назначение всех существующих вентиляторов — охлаждение «железа», установленного в системном блоке. Но вот схемы подключения кулеров к блоку питания есть разные и зависят от их конструкции. Сейчас существуют три основных вида этих узлов, различающихся количеством выводов в колодке, а значит, и схемой, и порядком подключения вентилятора.

Источник: seknsk.ru

Вентилятор маршрутизатора DIY кулер для ПК, ТВ-приставки, беспроводное охлаждение, бесшумный, 5 в постоянного тока, USB, мощность 120 мм, Вентилятор 120×25 мм, 12 см с винтами, защитная сетка

Радиатор маршрутизатора DC 5V защитная сетка с винтами тихая работа кулер для ТВ-приставки USB вентилятор питания

Изображение товара 5

#1 Есть ли возможность использовать android tv box в качестве источника питания на вентилятор?

#2 Привет всем! Подскажите, беру вентилятор для тв бокса, как нужно сделать: чтоб дул в приставку или из неё выдувал? Спасибо!)

Лучше на выдув ..что бы не гонял пыль внутрь..охлаждает плюс минус одинаково что на выдув что на вдув

#3 Какая длина USB кабеля?

У моего вентилятора длина кабеля питания USB 47см да короткий но я использую USB удленитель и все норм.

#4 Ножки поменяй?

#5 Можно ли подключать к ноутбуку в usb??

В любой USB , хоть в пауербанк

#6 Громко работает или тихо?

Выше среднего..для снижения шума поможет транзистор

#7 Всем привет, у всех в комплекте были мягкие клейкие прокладки на углы, как на видео продавца?

Наклейки были. Но шумит ужасно, пользоваться невозможно.

#8 А его можно боком поставить? Не испортится от этого?

#9 Нахера это дерьмо нужно?

Для Охлаждения ТВ-box работа очень тонкая Per te ftohur Android Box funksjonon sh болото

#10 Сколько нужно ампер что бы вентилятор 2000 выдавал свои 2000 оборотов?

Я не в курсе! Не замерял! Если будете мерить сообщите мне. А если честно с зарядным устройством у Вас не будет проблем

#11 Хороший?

Да, это очень хорошо.

#12 Привет, может кто подскажет большой высоте точной вентилятора в том числе резиновые лапами? 25 мм в общей сложности? Или 25 мм один вентилятор и более высокой высоте по Topsy? Поздравления

Всего 50 мм 35 мм для вентилятора и 15 мм ноги очень хорошо

#13 Работает на USB роутере?

Очень хорошо работает

#14 Тихо?

Не очень тихий, но не слишком громко.

#15 Скажите решетка пластик?

#16 Да, это, я б/у меня на USB порт android TV box

Если у Вас возникли какие купил получить идеальный и использовать рекомендуется.

Еще по теме: Установка форк плеера на Смарт ТВ LG

#17 Добрый вечер.Подскажите,можно ли этот кулер использовать как пылесборник при маникюре?

Попробуйте,ну вообще для других нужд.

#18 Здравствуйте, я Cliked товар по ошибке, если вы что я получил посылку. это не так, Я все еще жду его. Спасибо за ваш ответ

Напишите продавцу, он должен ответить или открывайте спор

#19 Сетка из пластика или металла?

Пластик, но прочный

#20 Работает?

Идеальный вариант.

#21 Вентилятор достаточно и вы можете настроить скорость вентилятора

Вентилятор хорошо работает?, но скорости переключать нельзя

#22 Могу ли я использовать прямой ток через USB .. Сингапур 230В 50Гц . Tq

#23 Какое вращение оборотов в минуту?

2000 об/мин

#24 Сколько оборотов заявлено в минуту?

Даже не знаю. Но обдувает отлично.

#25 Посоветуйте с какой отправкой быстро доедет. Желательно чтоб отлеживался

Я не выбирал доставку. Они сами отправили. Но пришло всё целое.

#26 Можно подключить его в аккумуляторные батареи 12 V?

Парень знаю, что не думаю, что это может составляет 12 V

#27 Кулер всегда включен, или только когда включаешь приставку с пульта ?

На х92,при выключение приставки,тоже выключается .на х96 макс продолжает работать,нет защиты на юсби выход,что на 2.0,что на 3.0.

#28 Продавец в описании дает длину кабеля 1м,а что спор нельзя открыть?

Я бы не стал из-за этого открывать спор.

#29 Громко работает или тихо?

Выше среднего..для снижения шума поможет транзистор
Вес логистики
Каждая упаковка
Материал радиатора
Минимальная единица измерения
Мощность разъема
Название бренда
Номер модели

12025router
Гидродинамический подшипник
Применение
Корпус компьютера
sell_by_piece
Происхождение
Размер логистики — высота (см)
Размер логистики — длина (см)
Размер логистики — ширина (см)
Сертификация

Европейский сертификат соответствия
Вентилятор

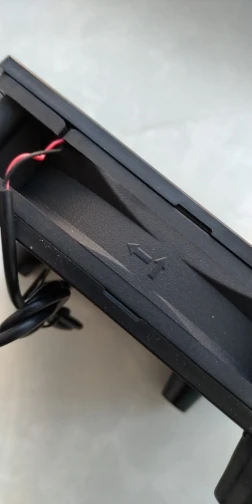

Отзывы покупателей
