Установка проекторов в двери Поло

Внимание! Это ознакомительная статья, результат не гарантируется. Ответственности за Ваши действия администрация Сайта не несёт.

В общем, чтобы у людей возникало по меньше вопросов, решил сделать отчетик по установке мультируля. Хочу сразу извиниться за использование фото других участников форума и сказать им спасибо, просто когда сам проделывал данную операцию руководствовался данным материалом. Забегу вперед и скажу, для удобства работы и чтобы не запутаться в подключении лучше использовать провода 2 цветов (один — Lin-шина, другой — питание 12В)

Для установки нам потребуется:
— сам мультируль;
— провод 000 979 009 E (2шт.), либо сами пины N 907 647 01 (3шт.) (пины придется самим обжать/припаять к проводу, но так будет гораздо дешевле)
Данные провода/пины используются для подключения лин-шины к блоку комфорта и к разъему подрулевых переключателей;
— провод 000 979 135 E (1шт.), либо пин N 907 326 03 (1шт.). Предохранитель 3А. (данный пункт нужен если брать питание от блока предохранителей. Я сделал именно так.)

Установка подсветки дверей в ФВ Поло седан

— а так же схема.

Схема мультируля.jpg [ 265.76 КБ | Просмотров: 36600 ]

1. Подключение проводов к разъему подрулевых переключателей.

Для начала необходимо снять клемму с аккумулятора (достаточно снять минусовую):

Далее, поворачиваем руль на 90 о :

Сзади руля есть защелки крепления подушки безопасности:

Вставляем плоскую отвертку (не очень маленькую, чтобы не сломать) в углубление и движением вверх, отщелкиваем крепление подушки. Если подушка не отщелкивается сама, нужно потянуть за ее край, одновременно работая отверткой:

Потом поворачиваем руль на 180 о и проделываем тоже самое со вторым креплением подушки.

Далее снимаем подушку и отстегиваем ее разъем (желтый) от спирального кабеля:

Потом откручиваем гайку крепящую руль (для этого необходимо использовать 12-ти гранную звездочку размер12):

Открутив гайку, видим что для правильного совмещения руля и рулевого вала, на них есть специальные метки. Нужно на это обратить внимание, когда будем устанавливать новый руль:

Чтобы не прокрутился спиральный кабель, можно зафиксировать его при помощи изоленты:

Далее. Отстегивам часть кожуха рулевой колонки (под приборкой) потянув на себя:

Берем плоскую отвертку или что-нибудь похожее. С торца кожуха рулевой колонки поддеваем его верхнюю часть и освобождаем 2 защелки (с двух сторон от вращающегося кольца):

Поднимаем эту часть вверх и снимаем:

Берем отвертку (звездочка TORX T20) и откручиваем 2 самореза с двух сторон от кольца:

после чего снимем нижнюю часть кожуха.

Для удобства дальнейшей работы, желательно снять «стрекозу». Для этого — ослабляем винт крепления подрулевого переключателя (в красном овале) и стягиваем его на себя с рулевой колонки. Далее потянув фиксатор разъема вверх (в направлении зеленой стрелки), отстегиваем сам разъем от переключателя:

Теперь нам необходимо снять кожух с разъема. Для этого нужно освободить 2 защелки (зеленые стрелки) и стянуть кожух (в направлении красной стрелки):

Сняв кожух, видим в разъеме пустые места 9 и 10 контактов. Именно сюда и нужно подключить 2 провода с пинами: №10 — Lin-шина (пойдет в блок электроники) и №9 — 12В (питание кнопок):

Должно получиться так:

После того, как подключили эти 2 провода, собираем все в обратной последовательности. При установке нового руля, не забываем поставить его по меткам:

2. Подключение провода к блоку центральной электроники

Сам блок находится под торпедой, с водительской стороны, в районе педали сцепления/тормоза. Для удобства работы может потребоваться фонарик.

Данная работа проводится в «не очень удобном положении тела». Необходимо расположиться так, чтобы голова лежала на полу возле педалей.

Лично я, для удобства работы, снял водительское сиденье (работы на 10-15мин., но в итоге, за счет более удобной работы, ушло на много меньше времени) и лег на пол, головой в педали.

И так. Засовываем голову под торпеду и видим два больших разъема белый и черный (это как раз и есть разъемы блока электроники). Нам нужен белый. Отводим фиксатор разъема в направлении стрелки:

и отсоединяем его от блока:

Жгут очень короткий и сильно его не вытащить. Придется работать в таких условиях, извиваясь как змея

Теперь нам необходимо снять с него защитный кожух. Для этого освобождаем защелки (зеленая стрелка) и стягиваем кожух с разъема (в направлении красной стрелки):

Далее разъединяем разъем на 2 половинки и находим контакт №17 (он самый крайний, но все контакты подписаны, разобраться можно). Вставляем в него второй конец провода с пином (который был подключен к 10 контакту подрулевого переключателя). Должно получиться так:

Все, когда провод подключили, собираем все в обратной последовательности.

3. Подключение питания для кнопок ( 12В)

Осталось подключить второй провод (другой конец провода, который был подключен к 9 контакту подрулевого переключателя). Нам нужно подать не него 12В.
Сделать это можно разными способами: взять 12В от питания магнитолы; взять от переключателя света контакт №15;а так же из блока предохранителей (неиспользуемое гнездо). Именно так я и сделал.

Рассмотрим данный вариант.

У меня комфорт и предохранители 49-52 (постоянные 12В) и 28-32 (появляются при зажигании) не используются, а на них, если присмотреться (обведены зеленым), как раз приходят контакты:

Я решил использовать гнездо №49, но можно использовать и верхний ряд предохранителей ( 12В появляются при зажигании). Здесь нужно смотреть каждый конкретный случай, потому что схема менялась и расположение предохранителей соответственно тоже. Схемы можно найти здесь

Для подключения нужно снять блок предохранителей.

Снимаем крышку предохранителей (на торпеде под рулем), залезаем под торпеду (головой возле педалей). Откручиваем один саморез воздуховода (там все интуитивно понятно) и снимаем сам воздуховод. Далее откручиваем 2 винта (со стороны предохранителей) крепящие блок и отводим его к педалям. Сдвигаем в сторону защитную крышку с задней стороны блока предохранителей и нам открывается доступ к контактам:

К ряду Б уже подведено 12В. В ряде А находим гнездо контакта, который будем использовать и вставляем в него второй конец провода, который был подключен к 9 контакту подрулевого переключателя (предварительно необходимо посадить на него пин N 907 326 03 или соединить с проводом 000 979 135 E ). Далее вставляем предохранитель 3 А и собираем все в обратной последовательности.

Все готово. Остается только прописать мультируль в блоке электроники.

Дополнение:

1. Перед снятием минусовой клемы желательно включить зажигание, дабы не загорелась лампа неисправности подушек безопасности.
2. На руле и валу уже имеются накерненые меточки, поэтому можно смело симать и не париться на будущее о правильной установке.
3. При отворачивании руля желательно оставить ключ в замке зажигания, дабы не сорвать замок руля (так написано в инструкции ElsaWin)
4. После снятия руля если вдруг возвратная пружина провернулась на неизвестное количестов оборотов, то перед установкой руля нужно убедится что он находится в среднем положении (колеса вывернуты прямо по оси движения), далее крутим возвратную пружину в крайнее положение влево до упора, а затем крутим вправо на 2,5 оборота. Это и будет ее правильное положение.
5. Питание на Lin шину нужно брать как уже говорилось из любого источника, но желательно чтобы на том источнике питание появлялось только при включенном зажигании, так как по схеме именно так. Иначе возможна небольшая утечка тока пока машинка не эксплуатируется.

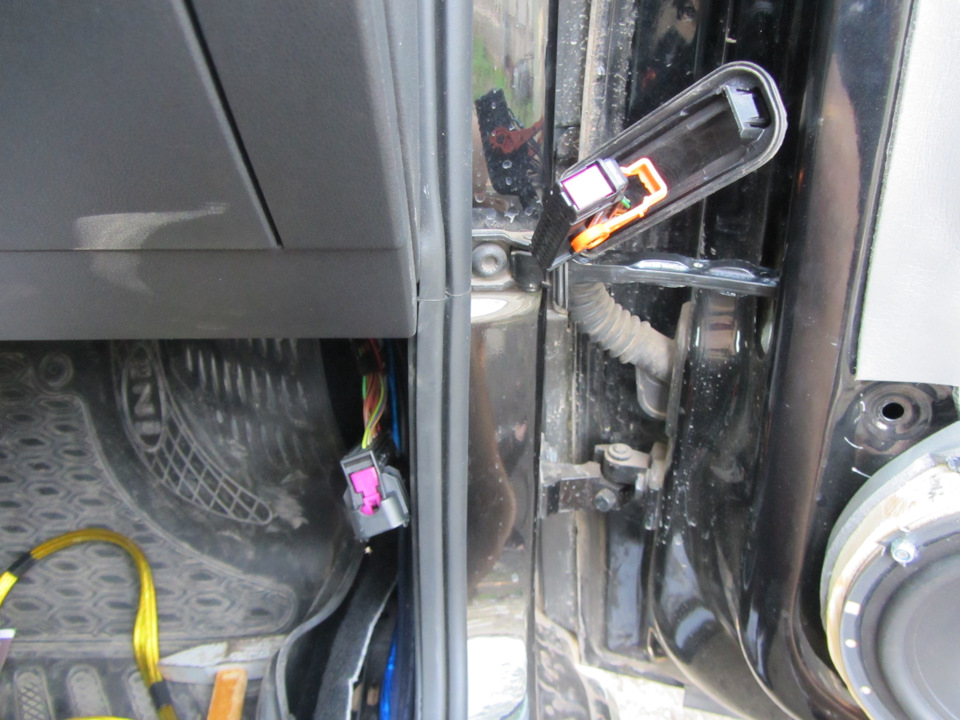

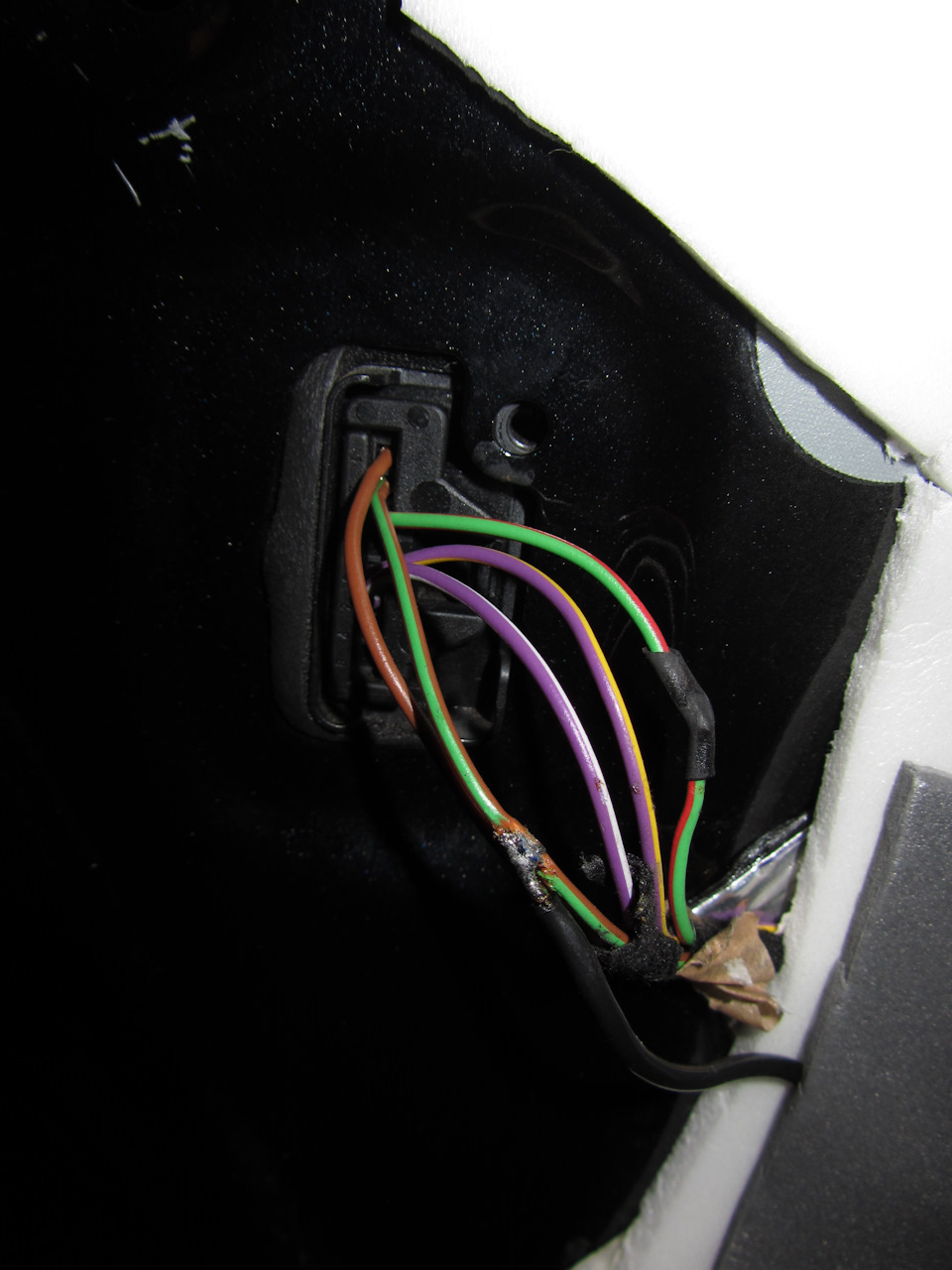

6. На автомобилях комплектации хай без пакета премиум и без мультируля шину Lin можно подвести к колодке водительской двери (16 пин, лилово-белый провод), что гараздо удобнее и быстрее.

Источник: polosedanclub.ru

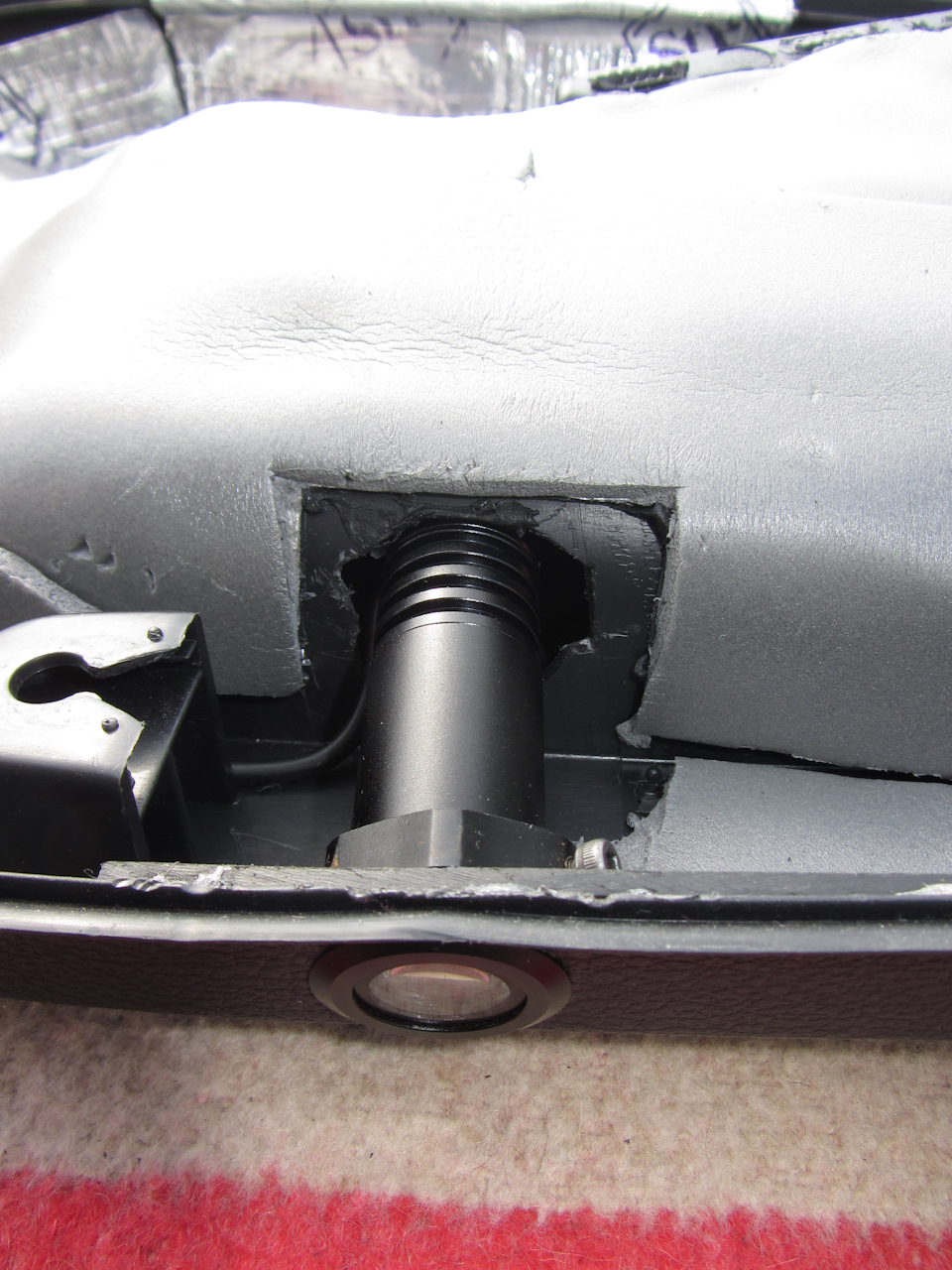

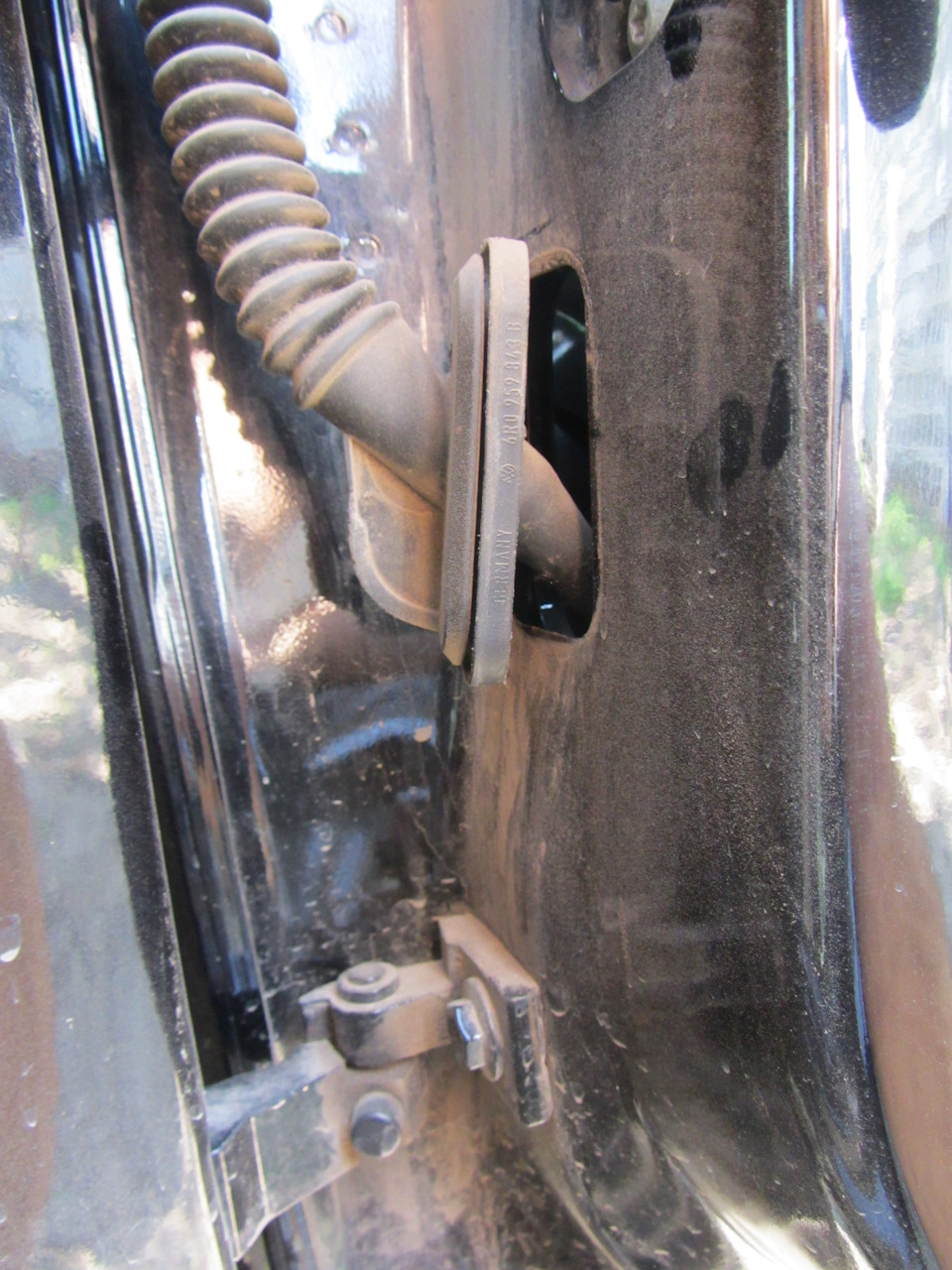

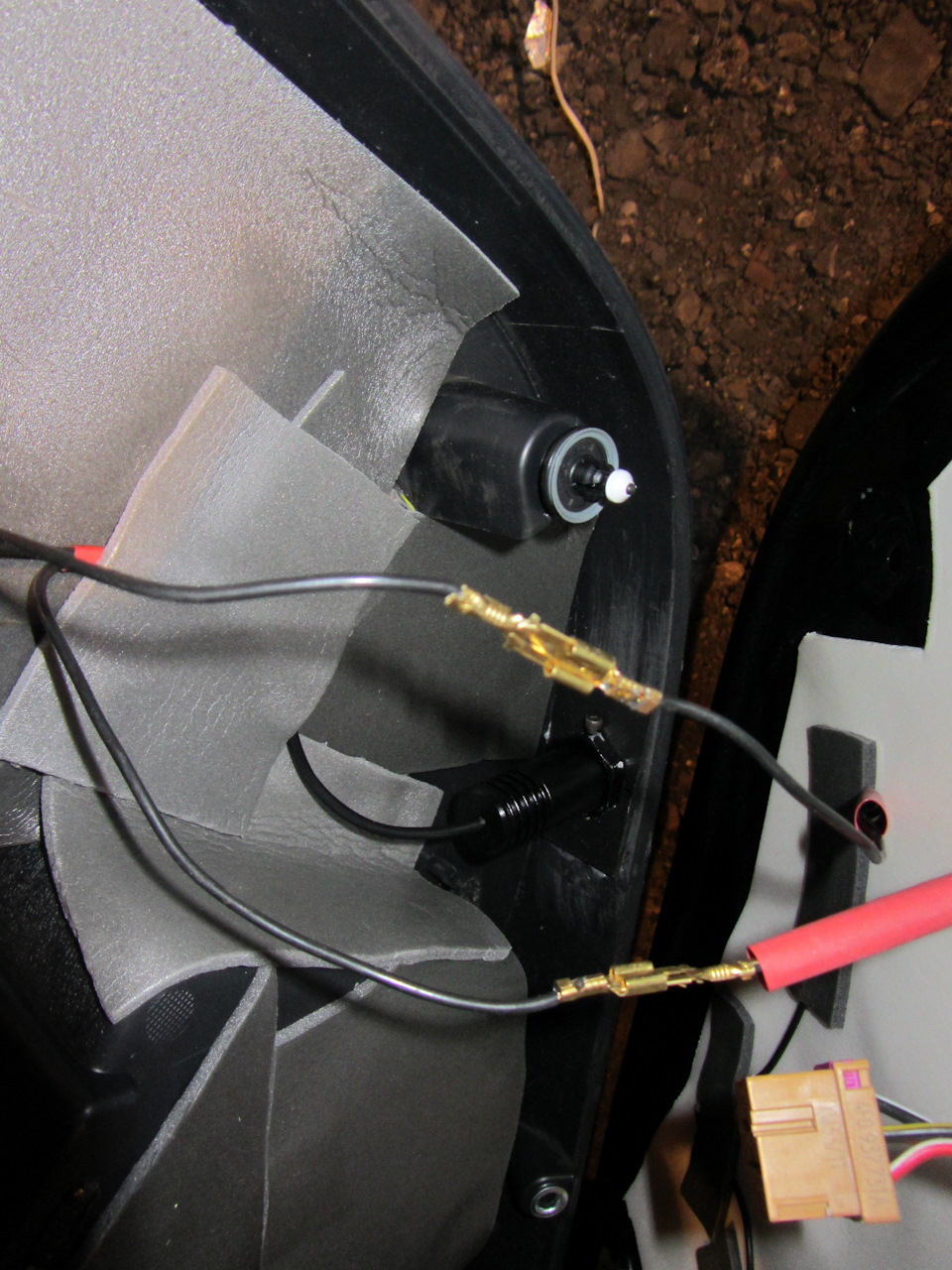

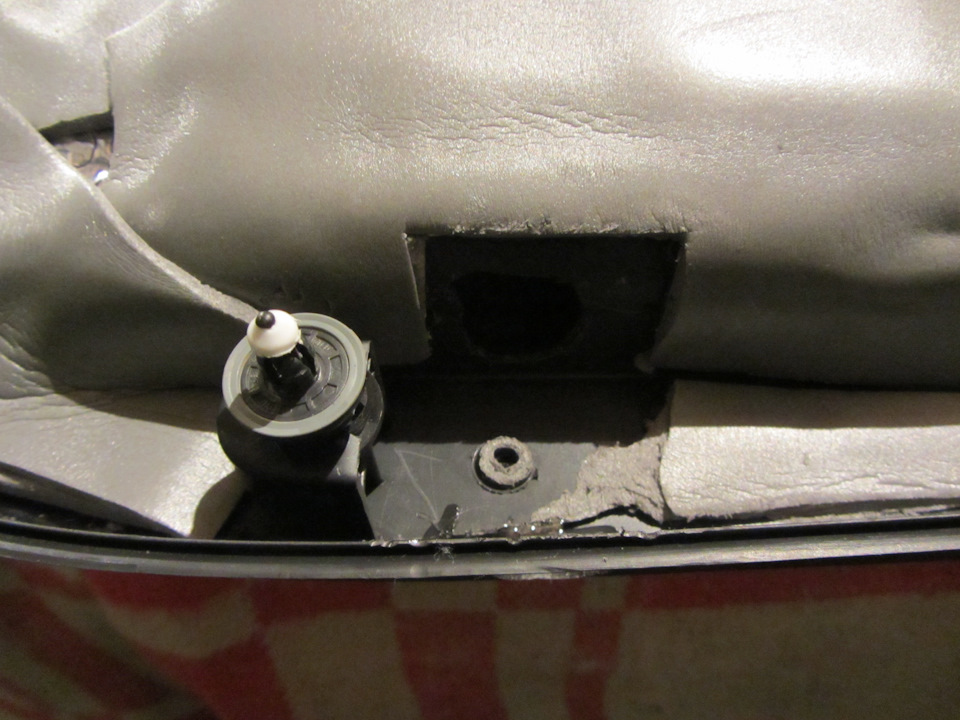

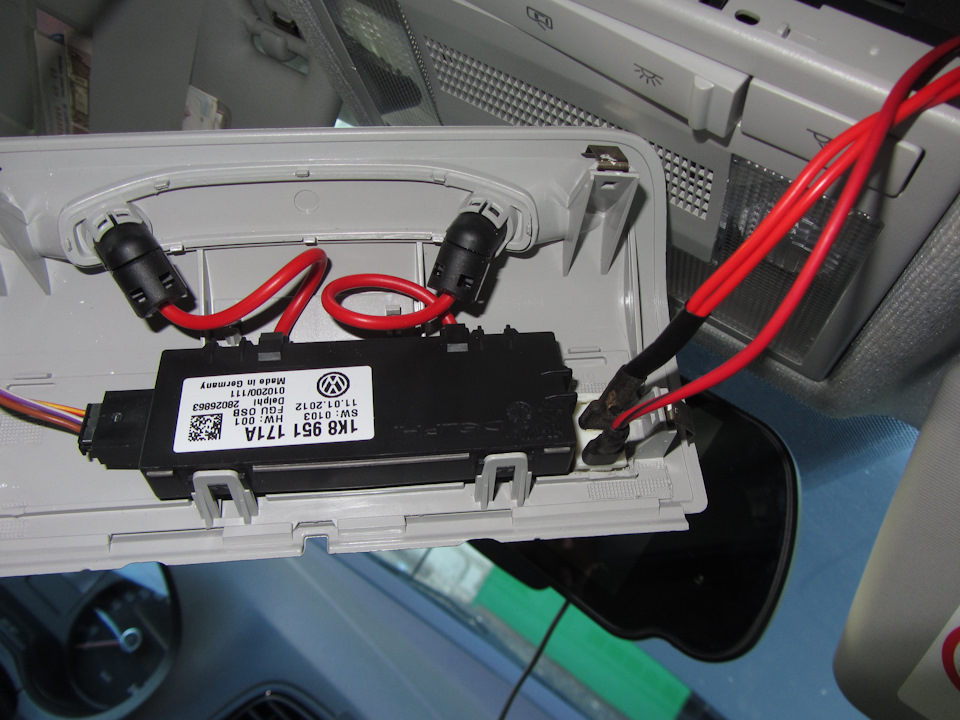

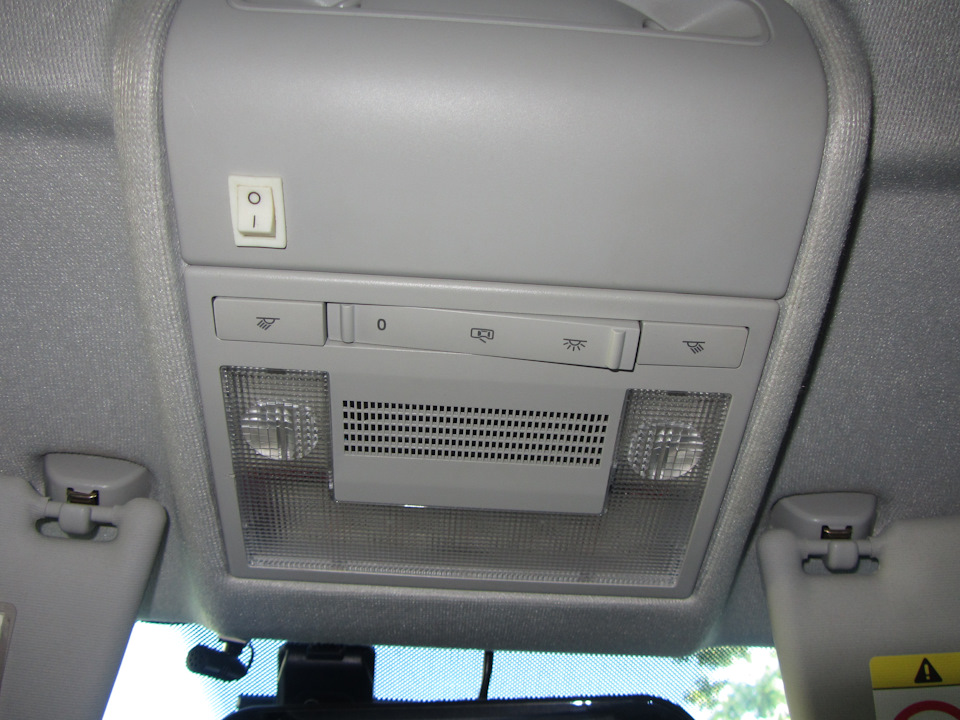

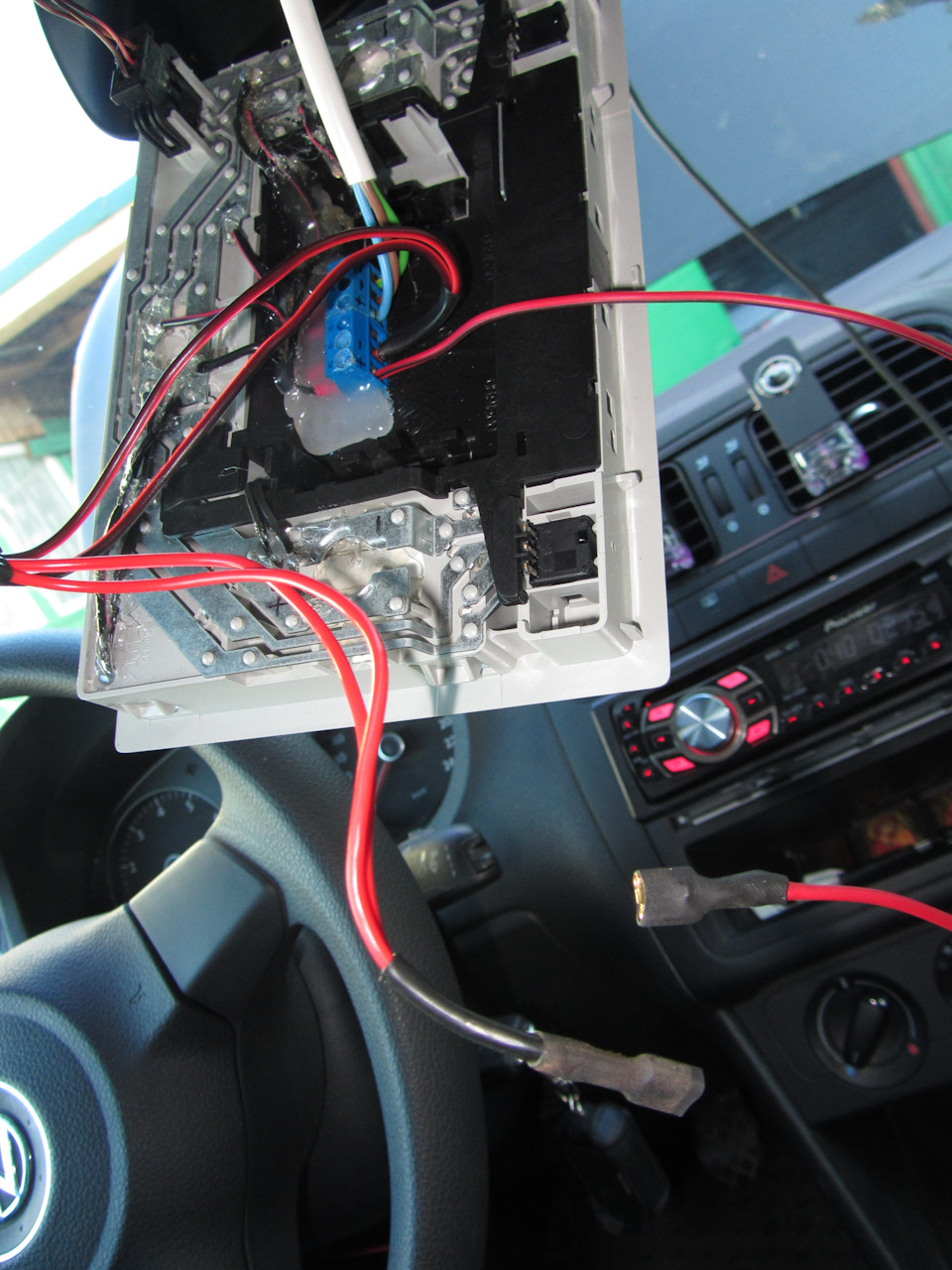

Установка проекторов в двери в POLO седан

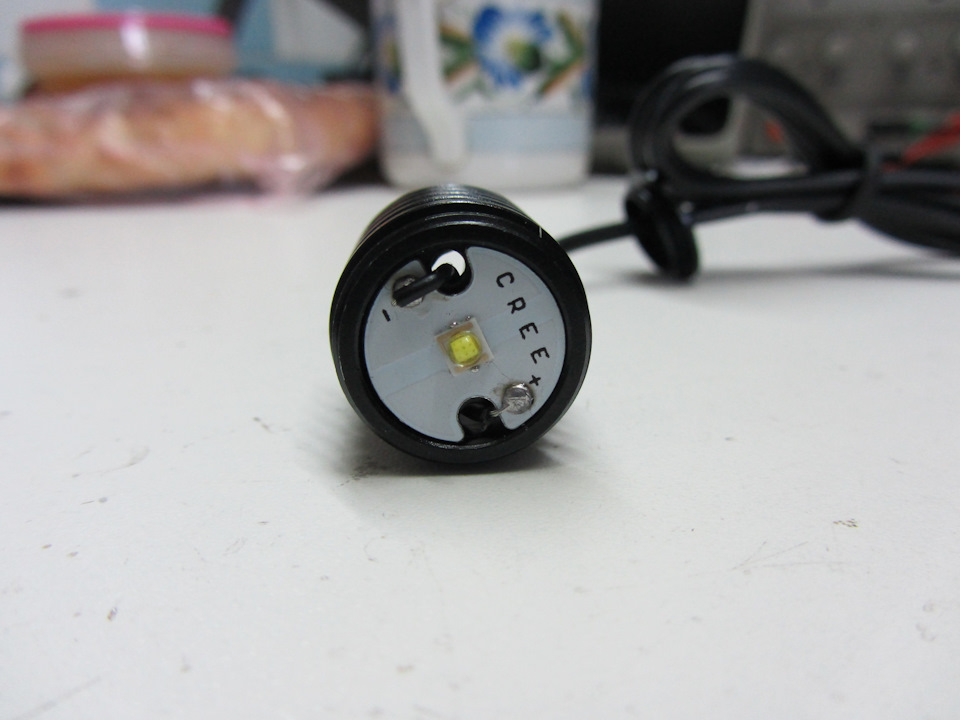

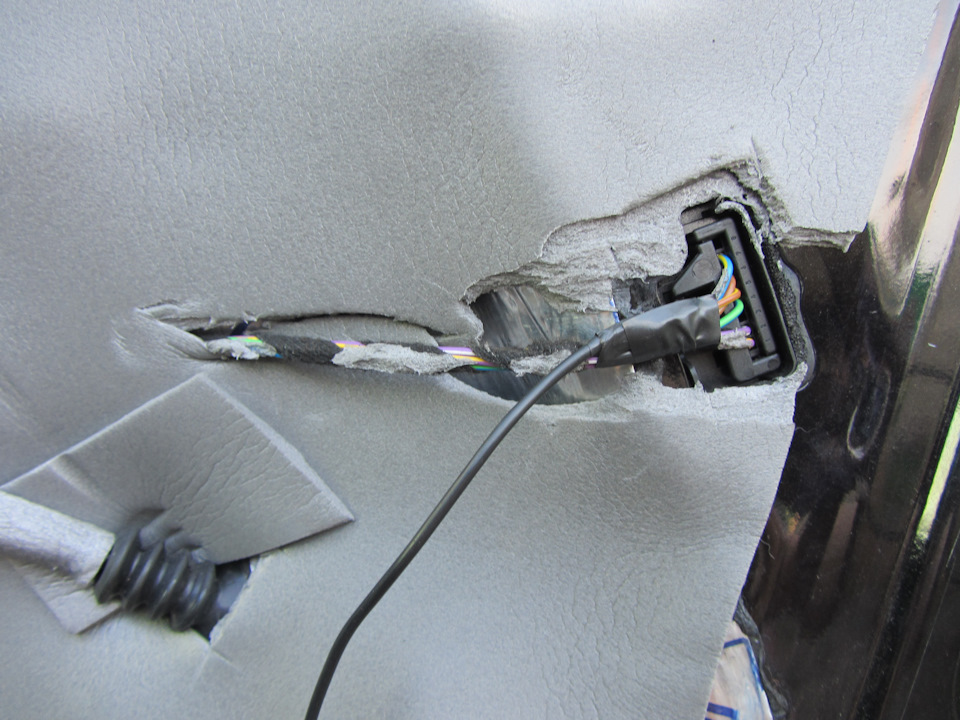

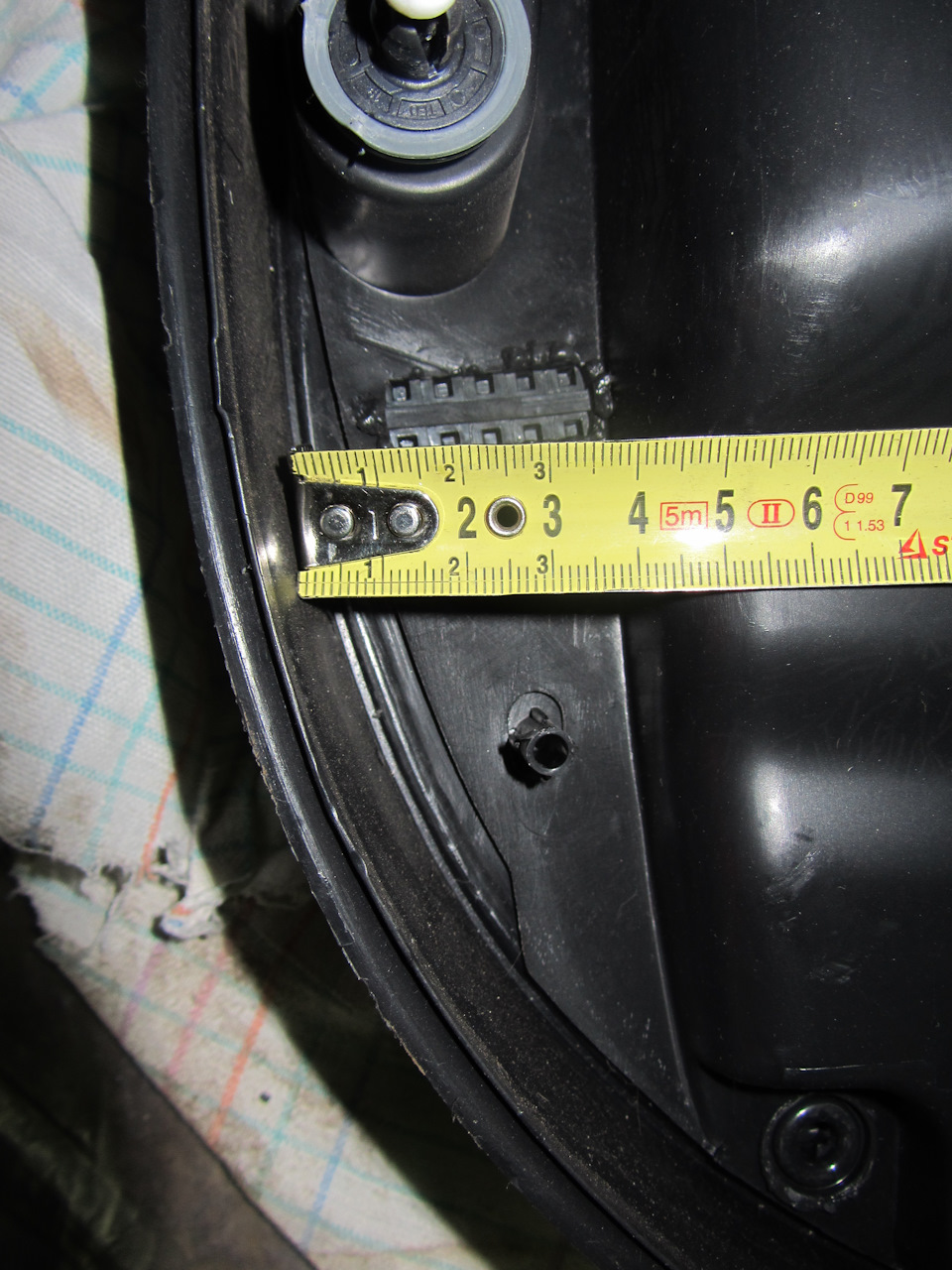

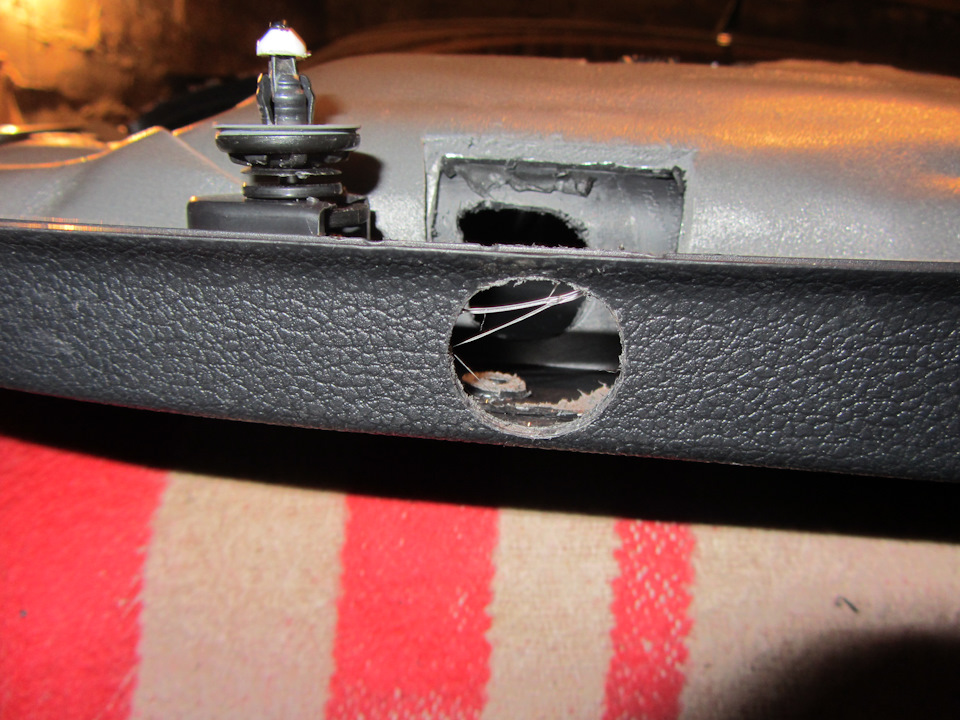

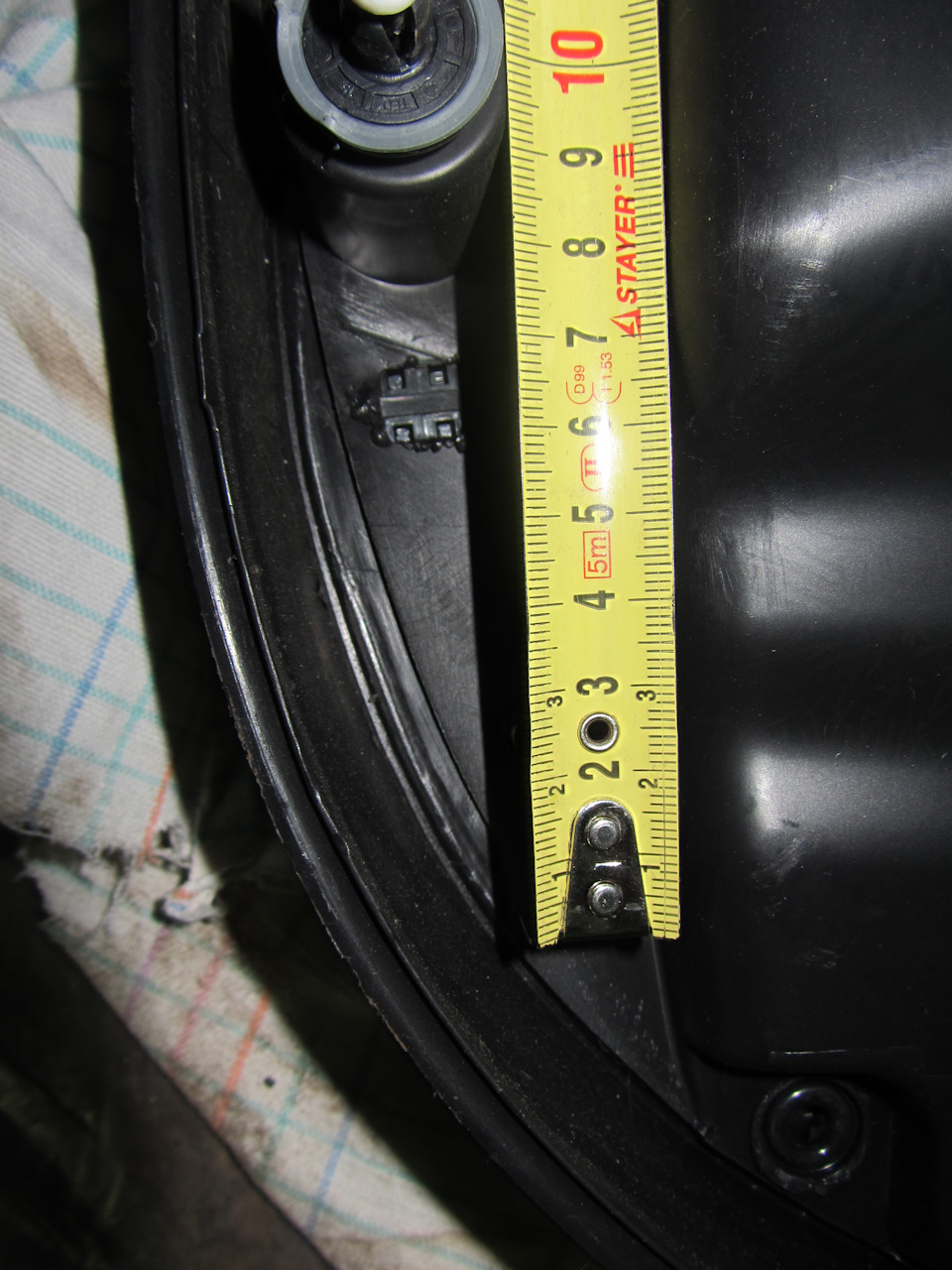

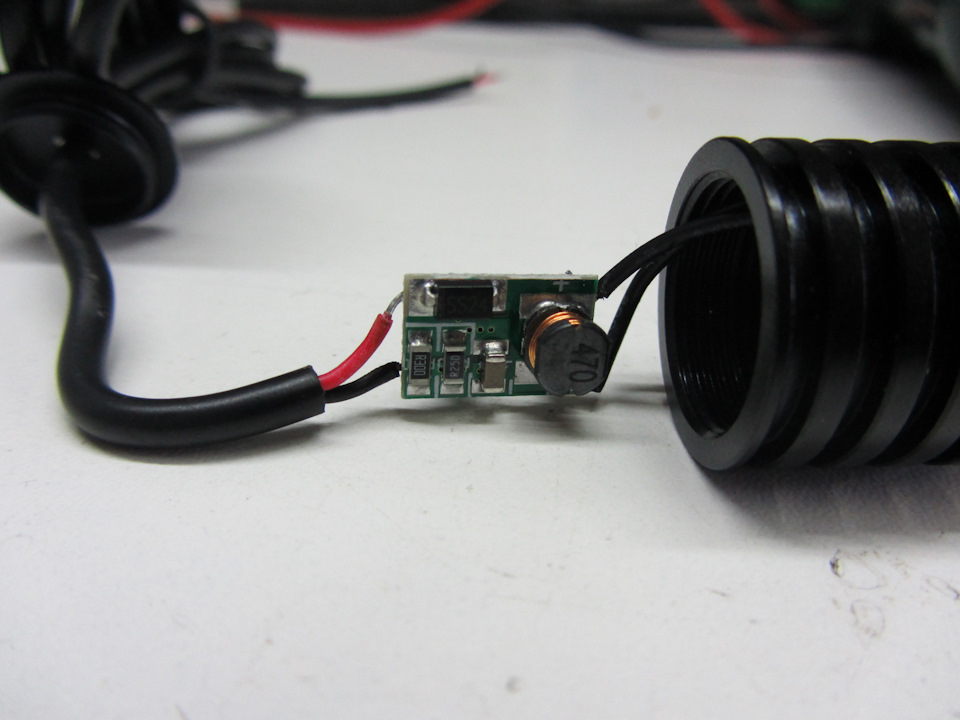

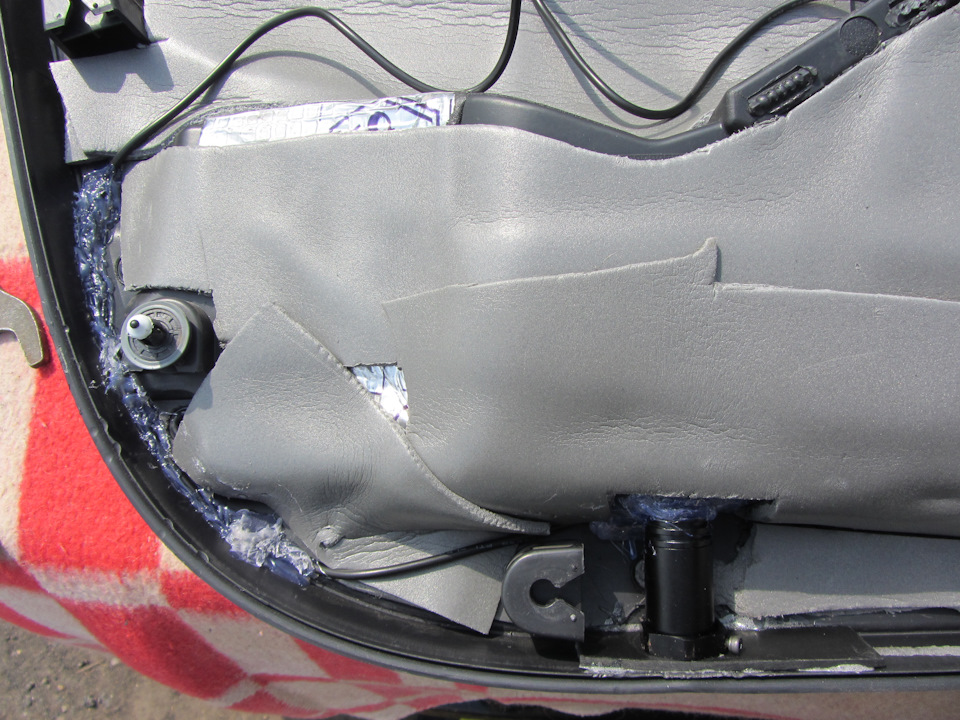

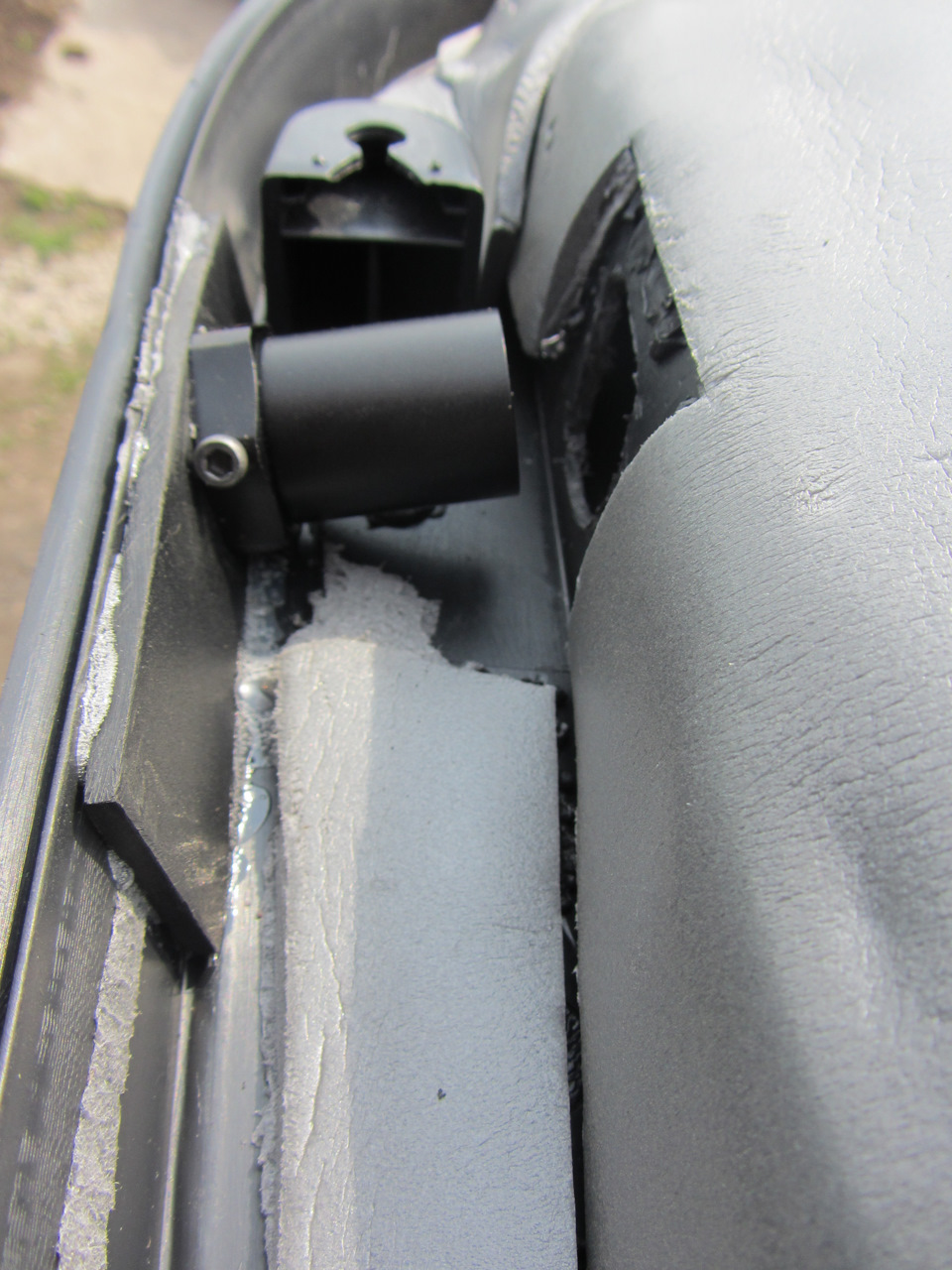

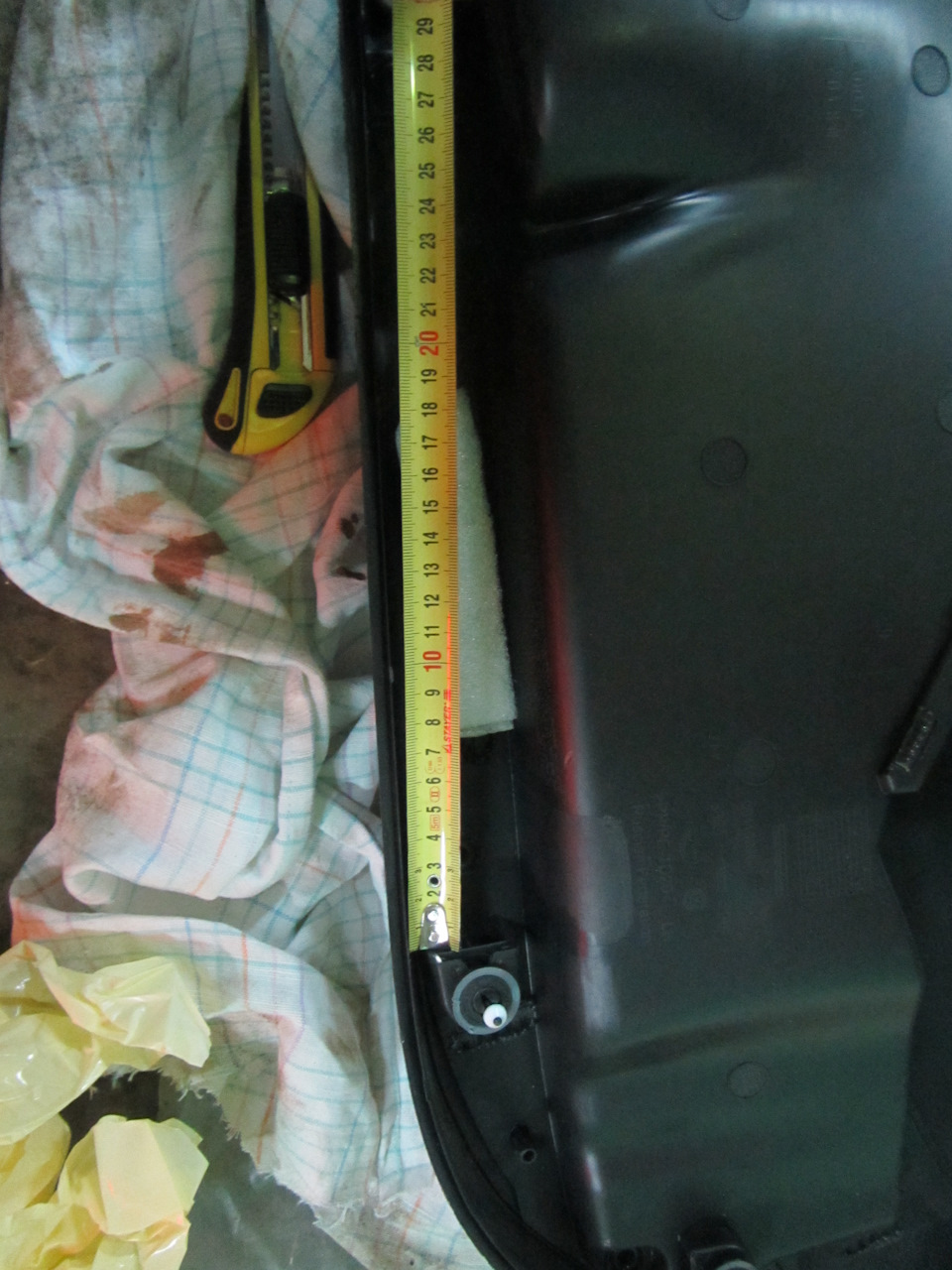

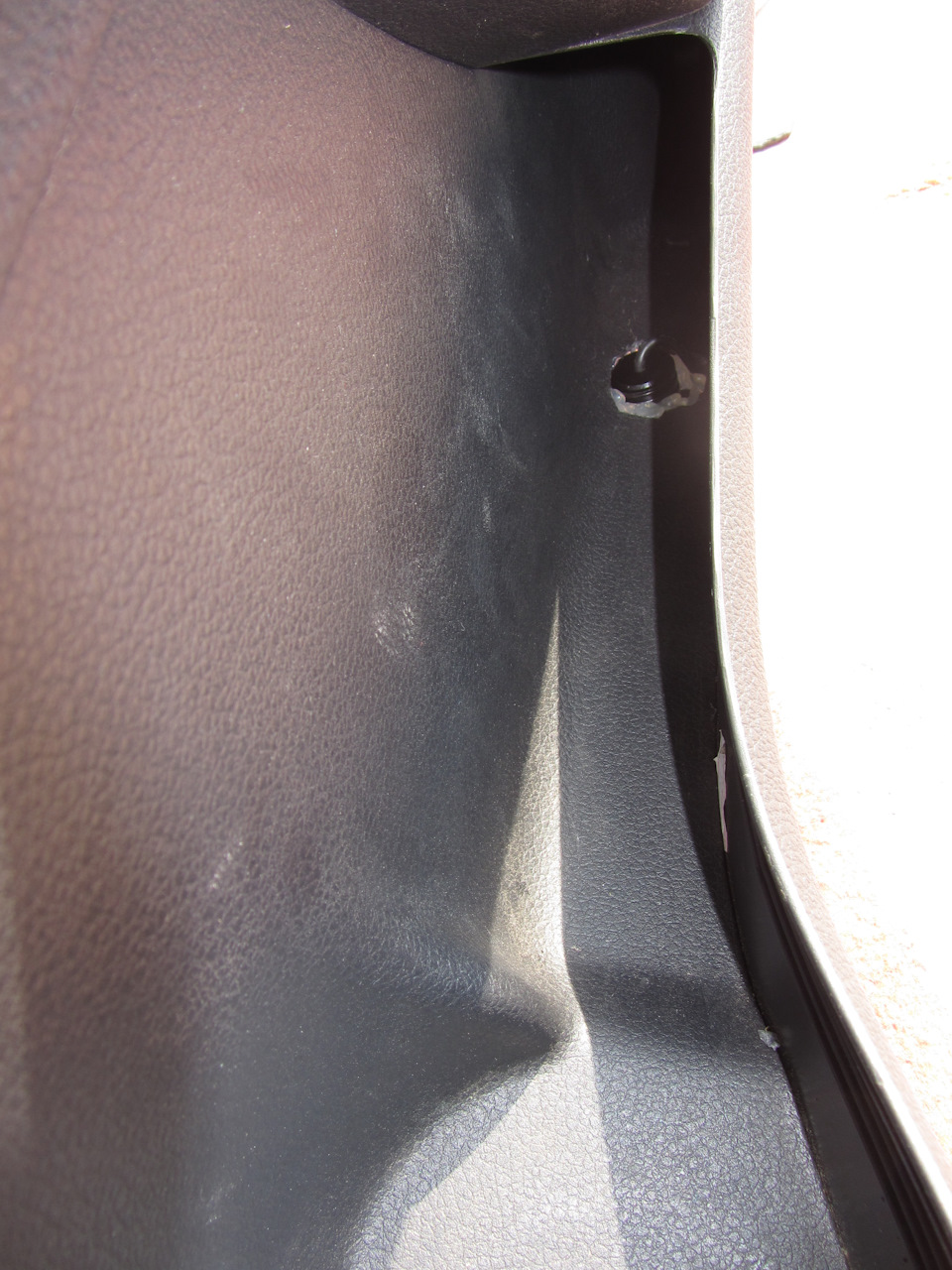

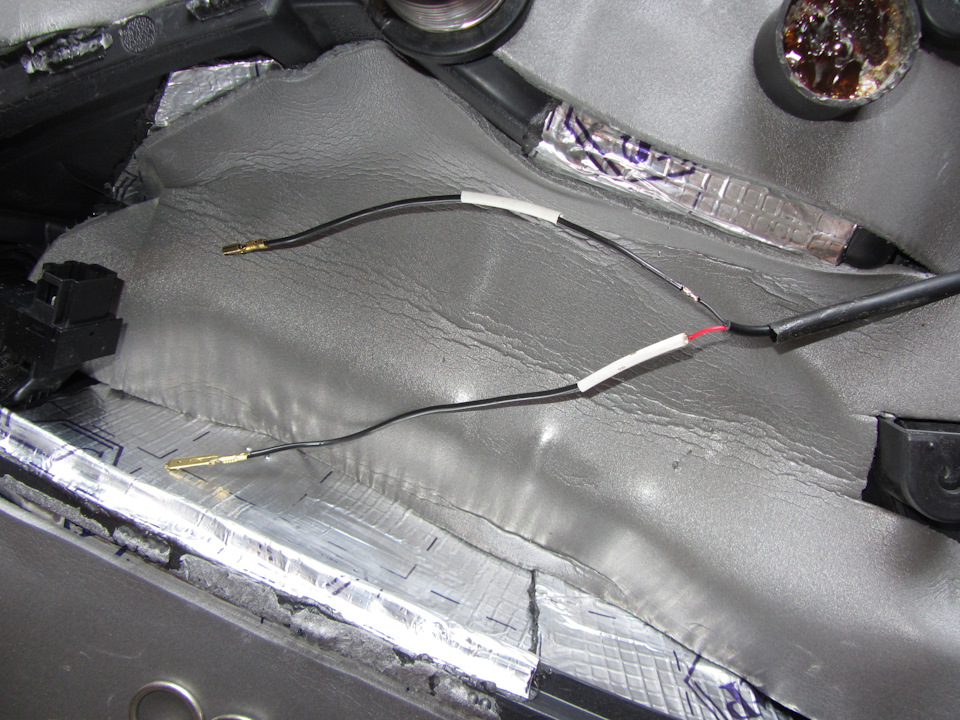

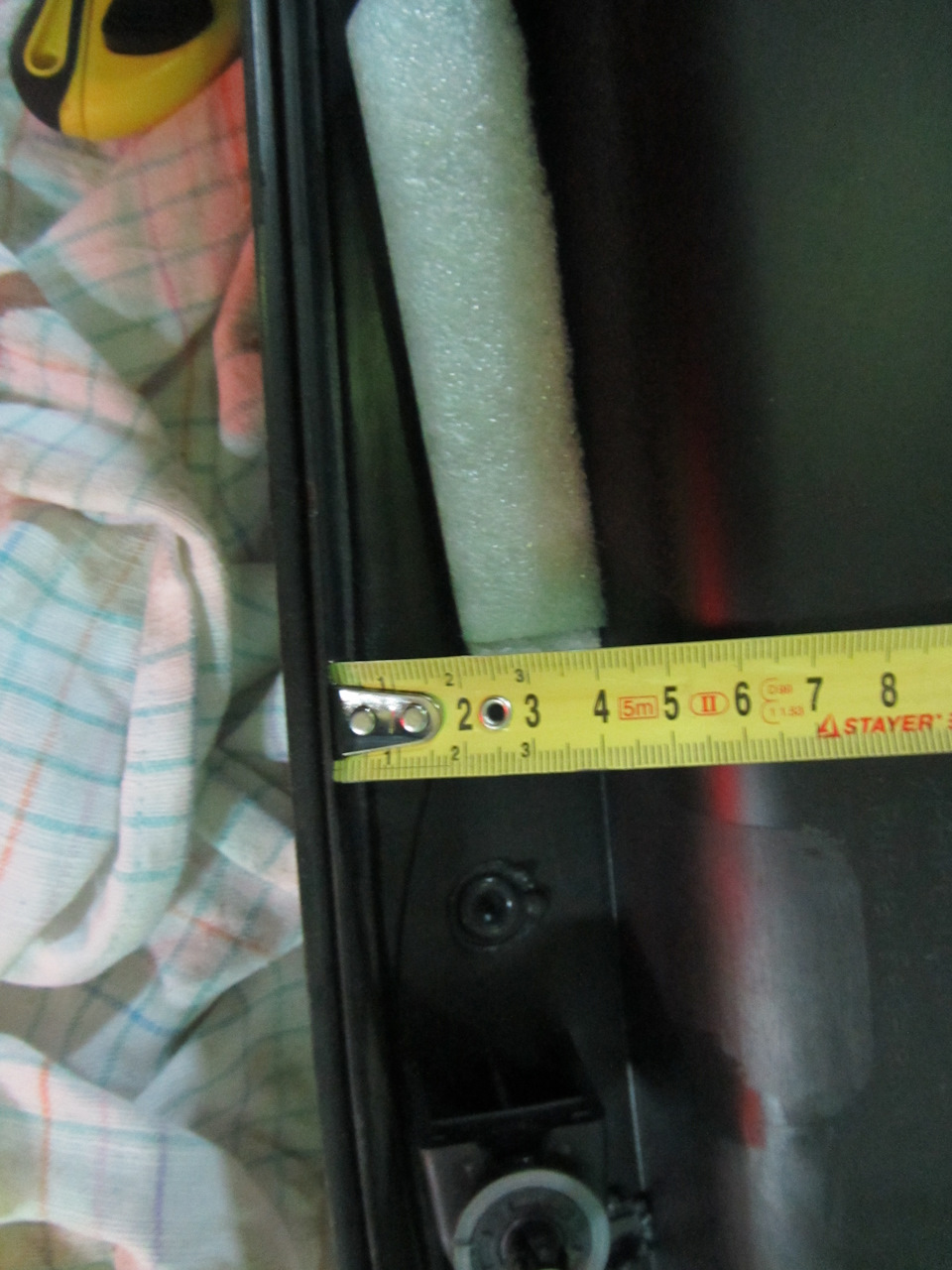

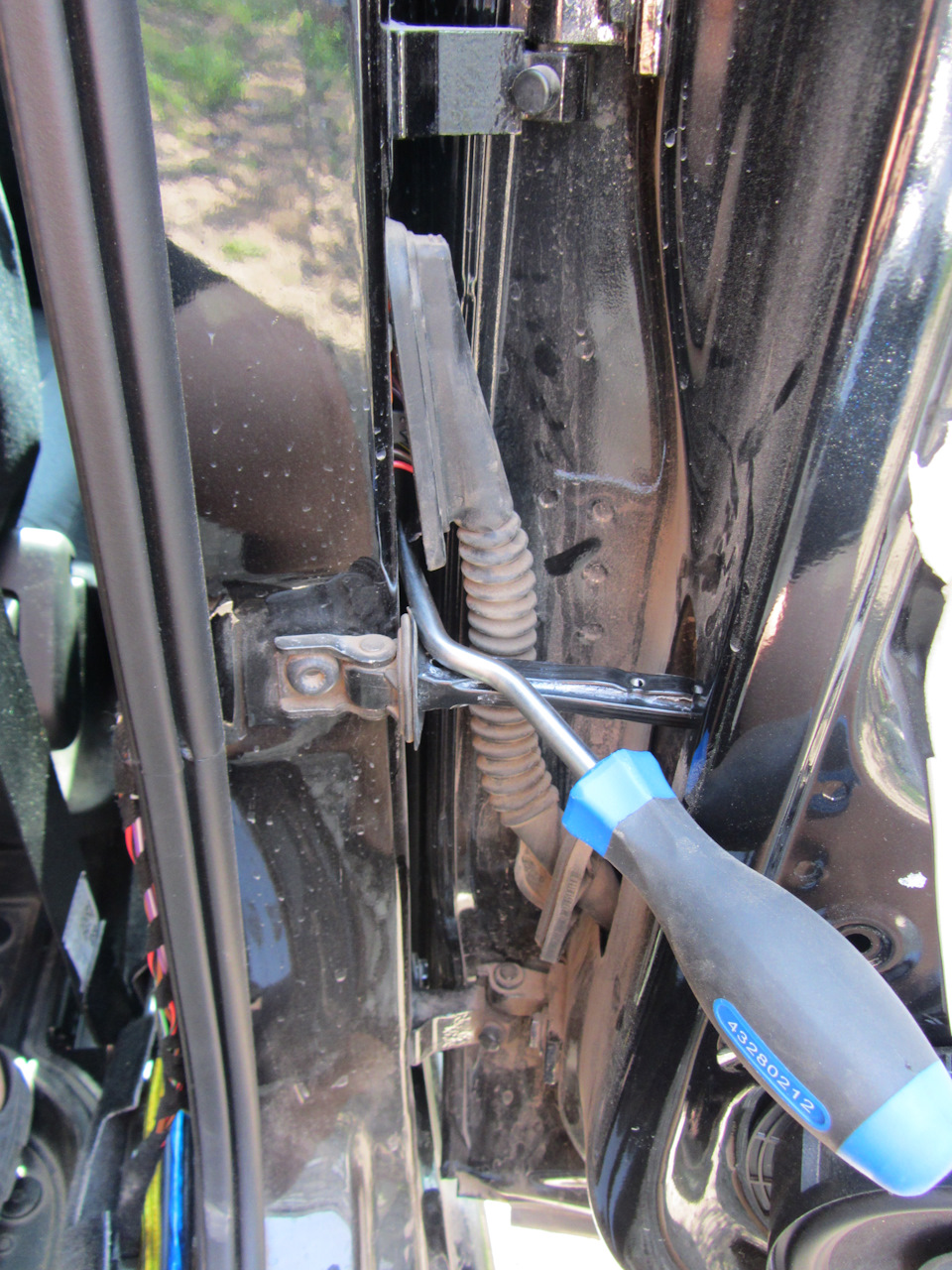

увидел на Али, попросил, заказали… Получи и сразу поставил на проверку на час, через полчаса вылетел один (модернизировал его).

Запчасти

Съёмник клипс обшивки салона 120мм

Источник: www.drive2.ru

Снятие обшивки двери Фольксваген Поло

Многие владельцы сталкиваются с необходимостью снятия обшивки двери на Фольксваген Поло седан. В этой статье мы подробно опишем весь процесс и поделимся с вами некоторыми хитростями.

Для решения ряда задач по ремонту часто требуется снятие обшивки двери на Volkswagen Polo. Механический износ пластика, повреждение облицовочного материала или другие проблемы с дверями ведут к замене отделки или необходимости ее демонтажа. Операция это достаточно несложная. Но некоторые моменты стоит знать заранее. Также до проведения демонтажа необходимо подготовить соответствующие инструменты.

Необходимые инструменты

Чтобы правильно выполнить снятие обшивки водительской двери Поло, потребуются следующие инструменты:

• Лопатки из пластика, они не повредят материал обшивки. Если их нет, то можете воспользоваться ножом с затупленным лезвием или тонкой отверткой (шлицевой).
• Ключ Torx или головку в виде шестиконечной звездочки на 30 для демонтажа винтов.
• Пластиковая лопатка с большим и маленьким крюками. Ей легко отщелкнуть фиксаторы, не повредив детали.
• Плоскогубцы.

Обшивка крепится при помощи трех винтов, а также используются пластиковые защелки. Винтовые крепления располагаются внизу под динамиком (1) и на ручке под накладкой (2). Во избежание срыва головок винтов не рекомендуем использовать другие виды инструментов, кроме ключа.

Снятие обшивки на Поло

Прежде, чем начинать демонтаж, требуется выключить зажигание, скинуть минусовой провод с аккумуляторной батареи. Затем можно приступать непосредственно к снятию обшивки водительской двери Поло:

1. Удаляется пластиковая накладка с ручки – в зазор вставляется лопатка и аккуратно снимается декоративная планка.
2. Если на накладке расположен блок регулировки зеркала, то следует отсоединить проводку.
3. Ключом или головкой выворачиваются винты, расположенные в ручке.
4. Также выкручивается винт, находящийся под динамиком.
5. Используя клипсодер, аккуратно демонтируются пластиковые защелки. Начинать эту процедуру лучше снизу. Фиксаторов на передней карте всего семь штук – 6 одинакового размера, а один меньше. На задних дверях защелки одинаковые.
6. Обшивка слегка подтягивается вниз, чтобы вынуть из паза последний фиксирующий элемент, и снимается полностью.
7. Отсоединяется проводка управления стеклоподъемниками, центральным замком, наружными зеркалами. Для этого необходимо сжать фиксатор и удалить колодку. Если разъем туго выходит, то рекомендуем сжать фиксатор и осторожно вытаскивать колодку, двигая ее из стороны в сторону.
8. Отключается штекер динамика.
9. Снимается зацепление тросика дверной ручки и жгута проводов.
10. Если необходимо, то демонтируется заглушка технологического проема.

Обратная установка обшивки

После выполнения ремонтных работ обшивки необходимо правильно поставить на место. Если какие-то из защелок не подлежат восстановлению, то заранее стоит приобрести новые элементы.

1. Присоединяется тросик замка.
2. Закрепляются жгуты проводов.
3. Разъемы блоков управления подсоединяются к центральному замку, зеркалу, стеклоподъемникам, динамику. Здесь необходимо правильно расположить направляющие тяги стеклоподъемников. Тросики проходят точно в паз между ограничителем направляющей клипсы и лепестоком.
4. Минусовая клемма подключается к батареи, проверяется работоспособность всех систем.
5. Обшивка монтируется на дверь – убедитесь, что защелки попали на свои места.
6. Нажатием или несильным постукиванием клипсы фиксируются.
7. При помощи головки или ключа закручиваются винты.
8. Устанавливается на место декоративная накладка ручки.

Видео по снятию обшивки

VW Polo относится к бюджетному варианту автомобилей. Детали дверной карты и механизмы достаточно просты, выполнены из особых излишеств. Поэтому самостоятельное снятие обшивки двери на Поло не представляет сложности. Но все работы необходимо производить аккуратно, без использования значительных усилий. Пластиковые детали можно легко повредить.
