Для передачи ТВ вещания применяют преимущественно многовибраторные антенны. Вибраторы таких антенн должны быть широкополосными. Расширить полосу пропускания можно применением вибраторов с малым волновым сопротивлением и использованием схем с компенсацией реактивной составляющей входного сопротивления.

На первых телевизионных станциях в нашей стране применялись вибраторы, Б. В. Брауде, представля­ющие собой плоский вибратор, совмещенный с короткозамкнутым шунтом. На рис а приведена конструкция вибратора Б. В. Брауде и его эквивалентная схема. Реактивные составляю­щие входных сопротивлений вибратора и шунта имеют разные знаки и частично компенсируются.

Наличие нулевого потенциала в точке короткого замыкания шунта позволяет крепить вибратор к опоре в этой точке без изоляторов. Это упрощает грозозащиту. Оптимальные размеры вибратора Б. В. Брауде: а= (0,25. 0,4)λ,;

1= (0,63. 0,66) λ При этом Rа= 140. 160Ом.

В вибраторе Брауде горизонтальные проводники возбуждают­ся токами разных амплитуд. Объясняется это тем, что по мере продвижения по шунту напряжение от максимального значения в точках питания падает до нуля в точке короткого замыкания. То­ки в проводниках можно выровнять, выполнив плечи вибратора в форме трапеции.

Абонентский разветвитель. Вы пожалеете что не знали об этом

Для этого в точках, расположенных ближе к короткозамыкателю, длину горизонтальных проводников берут резонансной, т. е. близкой к значению l≈0,25λ, а про­водники, расположенные ближе к точкам питания, укорачиваются. С укорочением вибратора появляется реактивная составляющая и его входное сопротивление возрастает. Большое распростране­ние получили Ж-образные вибраторы, совмещающие в себе два плоских трапецеидальных вибратора (рис.б). Питание под­водится к середине вибратора, в том месте, где расположен корот­кий горизонтальный проводник. Входное сопротивление вибрато­ра равно 150 Ом (по 75 Ом на плечо), полоса пропускания fмах/f min =1,4

В передающих антеннах часто применяют симметричные од­новолновые вибраторы (21= λ ) цилиндрической формы, выпол­ненные из труб диаметром примерно 0,02 λ. Крепление волновых вибраторов к апериодическому рефлектору осуществляется в точ­ках нулевого потенциала, расположенных в центрах плеч вибра­тора, посредством “металлических изоляторов” — стрежней или труб длиной, приблизительно равной 0,25 λ. Входное сопротивле­ние одноволнового вибратора при небольшой расстройке изменя­ется аналогично сопротивлению параллельного контура, т. е. при ω>ωо имеет емкостный, а при ωДля расширения полосы пропускания одноволнового вибратора между каждым его плечом и симметричной линией включают по­следовательно разомкнутые шлейфы, располагая их внутри виб­ратора (рис.а).

Симметричный одноволновый вибратор имеет относительно большое входное сопротивление (W 2 в/ RΣп=250. 500 Ом).

В кон­структивном отношении удобно из двух (или нескольких) вибра­торов с апериодическим рефлектором создавать блок—панель.

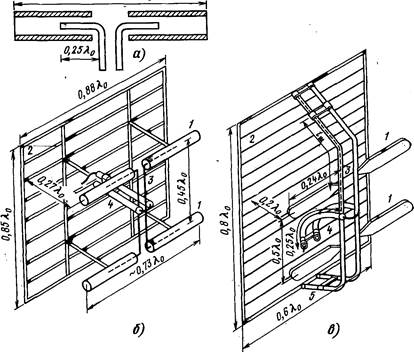

Рис. 11.9. Панельные антенны:

а—волновый вибратор; б—панель с цилиндрическими одиоволновыми вибраторами; е-панель с плоскими полуволновыми вибраторами

На рис.,б показана панель антенны, состоящая из двух одно­волновых вибраторов 1 цилиндрической формы, расположенных над апериодическим рефлектором 2, имеющим решетчатую конструкцию. Вибраторы укорочены и соединены между собой симметричной линией 3, к центру которой подключается симметрирующее устройство 4. Панель имеет несимметричный ко­аксиальный вход с сопротивлением 75 Ом. Переход от коаксиаль­ной линии к симметричной осуществляется посредством симмет­рирующей приставки длиной 0,25λ.

Подбором расстояний между вибраторами и между вибраторами и рефлектором можно получить примерно одинаковые ДН в плоскостях Е и Н. Это позволя­ет одни и те же панели соответствующей их ориентацией исполь­зовать для создания антенн, излучающих горизонтально или вертикально поляризованные волны.

На рис. в приведена панель из двух полуволновых вибраторов 1, выполненных из стальных оцинкованных полос сечением 10х60 мм 2 для работы в IV ТВ диапазоне. Начальные участки вибраторов для лучшего согласования выполнены в виде конуса α=60°, концы вибраторов закруглены. Симметричная двухпроводная линия 3 с Wс.л==150 Ом (D/d=l,9) выполняется из труб диаметром 20.

35 мм и длиной, равной средней длине волны ди­апазона, замкнутая на концах. Расстояние между вибраторами берут равным 0,5λ. Согласование осуществляется подбором расстояний от вибраторов до короткозамыкающих мостиков 5

Симметрирующее устройство 4 выполнено в виде согнутой четвертьволновой приставки. Можно обойтись без симметрирующего устройства. В этом случае кабель с W=75 Ом вводят в одну из трубок симметричной линии со стороны короткозамыкающего мостика и выводят в центре между вибраторами (на рис. б показано штриховой линией).

Горизонтальный симметричный или Ж-образный вибраторы в горизонтальной плоскости имеют ДН в форме восьмерки. Для формирования ненаправленной ДН применяют системы из двух вибраторов, расположенных перпендикулярно друг другу, или и нескольких панелей, образующих кольцевую решетку (см. рис.)

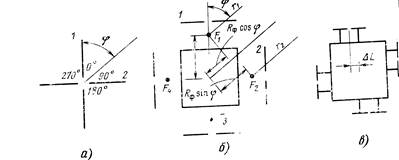

В так называемой турникетной антенне два симметричных петлевых или Ж-образных вибратора располагаются перпендикулярно друг другу (рис.,а) и плечи соседних вибраторов пи тают со сдвигом по фазе на 90° (переменно-фазное питание). Такие антенны выполняются с относительно небольшим К.У (до 10 дБ). Для его повышения необходимо увеличить число этажей в антенне, а, следовательно, и диаметр трубы, к которой крепятся вибраторы, с целью усиления ее механической прочности.

Если диаметр трубы взять больше 0,1 λ, то плечи вибраторов окажут­ся заметно разнесенными, ДН каждого вибратора сузится и ре­зультирующая ДН будет существенно отличаться от ненаправ­ленной.

Значительно большие К.У позволяют получить панельные ан­тенны, в которых панели (излучатели) образуют кольцевую ре­шетку. При сечении опоры до 2 λ, достаточно четырех панелей в кольце. С увеличением сечения опоры ДН ухудшается и число па­нелей в кольце увеличивают до 5, 6 или 8. При четырех панелях в кольце (рис.,6) в любом направлении от антенны можно учитывать поля, созданные только двумя панелями, поскольку две другие панели затенены рефлекторами.

Переменно-фазное питание позволяет получить хорошее согла­сование в более широкой полосе частот и применяется в случаях, когда сечение опоры не превышает λ. С увеличением сечения опо­ры ДН становится неравномерной. В этих случаях применяют синфазное питание панелей, обеспечивающее лучшую равномер­ность ДН, но обладающее несколько меньшей полосой пропуска­ния. Улучшить ДН при переменно-фазном питании в относитель­но узкой полосе можно за счет так называемого тангенциального сдвига. Для этого панели располагают не по центру сторон сече­ния опоры, а со сдвигом к краю (рис.,0).

Для формирования узкой ДН в вертикальной плоскости ан­тенны выполняют многоэтажными с расстояниями между центра­ми вибраторов по высоте в панельных антеннах 0,5 λ, а в турникетных с Ж-образными вибраторами λ.

Для наклона направления максималь­ного излучения на угол ∆ к поверхности земли необходимо, чтобы в этом направ­лении сдвиг фазы к∆г, обусловленный раз­ностью хода лучей ∆г от соседних этажей, был скомпенсирован сдвигом фаз ∆Ψ за счет питания (рис.), т. е.

∆Ψ =k∆г или ∆Ψ =kdэ sin∆м

Если принять наклон ∆м=1°, то при dэ=0,5 λ каждый вышерасположенный этаж должен иметь опережение по фазе питания примерно 3°.

Для сглаживания минимумов в ДН вибраторы в нескольких этажах антенны питают со взаимным сдвигом по фазе до 100° (±50°). Сглаживание нулей и наклон ДН, например, в 16-этаж­ной антенне, можно получить при следующей фазировке: два ниж­них этажа питать нулевой фазой, следующие пары этажей соот­ветственно фазами —40, —50, —40, +40, +50, +40 и 0°.

Фазовый сдвиг в 90° между токами в вибраторах соседних па­нелей одного этажа, необходимый для переменно-фазного питания, достигается удлинением одной из соединительных линий на 0.25 λ (рис.).

Рис. 11.12. К наклону ДН

Рис. 11.13. Переменно-фазная схема питания с многократной компенсацией

Рис. 11.12. К наклону ДН

Рис. 11.14. Поглощение отражен­ных сигналов в межэтажных рас­пределительных линиях

Рис. 11.13. Переменно-фазная схема питания с многократной компенсацией

5.1.55.1.2Обеспечение требуемой напряженности электромагнитного поля в точке приема при работе со спутниками связи. Основные типы антенн, работающих на спутники связи.

Источник: studopedia.su

Особенности передающих телевизионных антенн

В настоящее время принято различать наземное и спутниковое телевизионное вещание (ТВ). Передающие антенны наземного ТВ располагаются на телевизионных башнях, а спутникового ТВ — на ИСЗ, через которые осуществляется ретрансляция телевизионных передач.

Рассмотрим передающие антенны наземного ТВ. Оно ведется на волнах метрового и дециметрового диапазонов. Для расширения зоны уверенного приема антенны передающих телецентров следует располагать на специальных башнях высотой в сотни метров. При этом увеличиваются механические нагрузки, создаваемые ветром, а также вероятность попадания в антенну грозовых разрядов. В связи с этим телевизионные передающие антенны должны иметь повышенную механическую и электрическую прочность.

Желательно, чтобы напряженность поля во всех точках территории, обслуживаемой телецентром, была приблизительно одинаковой. Как правило, телецентр находится в центре обслуживаемой территории, поэтому антенна не должна обладать направленными свойствами в горизонтальной плоскости. В тех случаях, когда телецентр располагается ближе к краю обслуживаемого региона, передающая антенна может обладать такими свойствами. Однако и в данном случае ее ДН должна быть, как правило, довольно широкой.

Сужение ДН антенны в вертикальной плоскости, и, как следствие, увеличение напряженности поля на большом расстоянии от антенны достигаются увеличением вертикального размера антенны. Для снижения уровня помех при приеме желательно, чтобы излучаемые антеннами электромагнитные волны имели горизонтальную поляризацию. В связи с этим для передачи и приема телевизионных сигналов применяют, как правило, горизонтальные вибраторные антенны.

Передающая телевизионная антенна должна пропускать без заметных отражений всю рабочую полосу частот передаваемых телевизионных каналов. Наличие отражений в тракте, создающих попутные потоки, приводит к повторным контурам изображений. Чтобы в необходимой полосе частот телевизионные антенны обладали почти чисто активным входным сопротивлением примерно постоянного значения и хорошо согласовывались с фидерными линиями, применяют вибраторы с пониженным волновым сопротивлением.

При этом КБВ в питающей линии (в качестве фидеров обычно применяют коаксиальные линии) во всей полосе пропускания антенны должен быть не менее 0,9. Напряженность поля электромагнитной волны убывает пропорционально первой степени расстояния, поэтому для равномерного облучения всей территории, обслуживаемой телецентром, необходимо, чтобы антенна в вертикальной плоскости имела ДН, обеспечивающую возрастание напряженности поля прямо пропорционально расстоянию [так называемую ДН косекансного вида F() =cosec].

На практике обычно ограничиваются формированием ДН, максимум которой в вертикальной плоскости составляет некоторый угол тах с линией, параллельной линии горизонта (рис. 10.1). Ширина главного лепестка ДН должна быть достаточно узкой (сравнительно большой КУ), чтобы ослабить излучение в полупространство выше линии горизонта.

Регулирование направления максимального излучения можно осуществлять путем соответствующих сдвигов фаз между токами в различных этажах антенны.

Для уменьшения ветровой нагрузки и увеличения механической прочности вибратор может быть не сплошным, а состоять из отдельных горизонтальных стержней. Существуют различные конструкции передающих телевизионных антенн. В отечественной технике используют в основном турникетные и панельные антенны, а также антенны с радиальными штыревыми вибраторами.

Многоэтажные турникетные антенны, базирующиеся на применении плоскостных Ж-образных вибраторов (рис. 10.2), используют в метровом диапазоне волн. Каждый этаж этой антенны выполняется из двух таких взаимно перпендикулярных вибраторов высотой около 0,6о (о — средняя длина волны), что обеспечивает при питании вибраторов с фазовым сдвигом 90° почти круговую ДН в горизонтальной плоскости.

Обычно неравномерность ДН в горизонтальной плоскости не превышает ±3 дБ. Каждый из вибраторов присоединяется накоротко к мачте как в точках В, В’, так и в точках А, А’. Питание к вибратору подводится в середине (точки С, С’) с помощью коаксиальной линии и симметрирующего устройства, помещаемого внутри мачты.

Антенны, выполненные из таких вибраторов, имеют полосу пропускания примерно(15. 20) % и позволяют одновременно работать на нескольких телевизионных каналах. Благодаря специальной форме вибратора увеличивается жесткость его конструкции.

При больших размерах поперечного сечения опор, диктуемых механическими требованиями, применение турникетных схем, как правило, исключается. В этом случае наиболее целесообразно использовать кольцевые антенны. Излучатели в антенне располагаются вокруг опоры. Степень равномерности ДН в горизонтальной плоскости зависит от разноса между излучателями (чем больше сечение опоры, тем сильнее неравномерность ДН при заданном числе излучателей).

При квадратной форме поперечного сечения опоры удобно применять панельные антенны. Основным элементом такой антенны является блок (панель), представляющий собой симметричный полуволновый или волновый вибратор 1, компонуемый вместе с отражающим экраном 2. Панели крепятся параллельно граням опоры 3 (рис. 10.3) в несколько этажей, расстояние между которыми берется близким к о/2, где о — средняя длина волны рабочего диапазона частот. Для получения ненаправленной ДН в горизонтальной плоскости при размерах сечения опор, обычно применяемых на практике, ограничиваются четырьмя излучателями.

Для реализации круговой ДН в горизонтальной плоскости все четыре панельных вибратора каждого этажа должны питаться синфазно. Часто для достижения высокого уровня согласования между парами вибраторов одного этажа обеспечивают сдвиг фаз 90°. В этом случае при питании двух одинаковых нагрузок разветвляющимся фидером из-за взаимной компенсации их реактивных сопротивлений улучшается согласование антенны. Одновременно происходит некоторый рост неравномерности ДН по сравнению с синфазным питанием.

При синфазном возбуждении согласование может быть улучшено за счет междуэтажной компенсации, осуществляемой введением фазовых сдвигов между токами в соседних этажах. Эти же фазовые сдвиги используются одновременно для создания нужного наклона ДН в вертикальной плоскости.

При круглой форме опоры более удобно применение радиальных вибраторов, установленных непосредственно на опоре (рис. 10.4). При размещении на круглой опоре диаметром 0,7о восьми штыревых вибраторов (в плоскости поперечного сечения), питаемых по схеме вращающегося поля (ток в каждом следующем вибраторе сдвинут относительно предыдущего по фазе на 45°), в горизонтальной плоскости обеспечивается достаточно равномерное излучение. Для наклона ДН в вертикальной плоскости вниз применяется расфазировка питания вибраторов по этажам.

Спутниковое ТВ, в отличие от наземного, ведется чаще всего в сантиметровом диапазоне волн.

Источник: studfile.net

В тв антенне есть ток

НПП ОСТ не так давно представила обновленную модель Дельта Н1181А-5V . Как уже видно из названия — это версия известной еще с 2013 года активной антенны Дельта Н1181А , но с усилителем, рассчитанным не на обычные +12В, а на +5В — для питания напрямую от антенного входа приставок или от USB-инжектора для телевизоров DVB-T2.

По конструкции основой является антенна Дельта Н1181 , с которой можно ознакомиться в подробном обзоре.

Антенна поставляется, как всегда, в плотном полиэтиленовом пакете, с указанием конкретной модели:

Внутри помимо самой антенны и пары рефлекторов — пакетик с метизами для их прикручивания:

Ну и конечно подробная инструкция формата А4:

С прикрученными рефлекторами антенна должна выглядеть так:

Измеренная масса (как и пассивной Н1181) — около 850 г. Хотя на сайте и во всех инструкциях почему-то указывается — 1.33 кг.

Всё-таки это — лёгкая алюминиевая антенна (стальных деталей минимум) и её реальная масса в сборе — около 850 г.

Главным отличием данной антенны от предыдущей конечно же является усилитель УКАТ-44 , рассчитанный на питание напряжением +5В:

При необходимости можно заменить на однокаскадный УКАТ-16 от Н1181А, но тогда уже понадобится любой блок питания +12В с сепаратором.

Примерная схема УКАТ-44:

Здесь как видно усилитель уже — двухкаскадный, и как и у других отечественных производителей применяются малошумящие СВЧ-транзисторы BFG67 с граничной частотой 8 ГГц.

Измеренный ток потребления усилителя — около 26 мА.

При необходимости плата усилителя легко превращается в — пассивную плату согласования, причем можно обойтись даже без паяльника:

В указанных красных местах — аккуратно перерезать ножом дорожки, а синяя — проволочная перемычка.
Ну и конечно отключить в меню приставки питание антенного усилителя +5В.

Итак, прикручиваем кабель — центральной жилой к контакту +

Такой классический способ подключения кабеля внутри коробки лично мне больше нравятся, чем варианты с наружным F-разъемом, установленным снизу коробки, т.к. вода, стекая по коробке, так или иначе проникает в монтажное сочленение F-гнезда и необходимо более тщательно герметизировать нейтральным герметиком и изолентой.

В завершении, пластиковой стяжкой фиксируем кабель к траверсе, как показано в инструкции.

В очередной раз отмечу важное для любых наружных антенн замечание из раздела Меры безопасности:

ВНИМАНИЕ! ЗАПРЕЩЕНО использовать антенны при установке на крыше дома или отдельно стоящей мачте без обеспечения надежного заземления.

Другие производители также серьезно относятся к данному вопросу:

7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Запрещается использовать антенну без надежного защитного заземления.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1. Для безопасного пользования антенной необходимо снабдить её защитным заземлением.

И еще одно полезное замечание также верное при монтаже любых наружных антенн любых производителей:

Для защиты от коррозии рекомендуется все резьбовые соединения покрывать консистентной смазкой.

Для продления срока безопасной, надежной работы рекомендуется не реже 1 раза в год проверять надежность соединений элементов антенны, правильность ориентации, качество покрытий и заземления антенны.

Параметры приема прежние: лоджия 7 этажа жилого дома, кругом городская застройка и высотные дома.
Ближний передатчик: 2 кВт (зона около 45 км), 27 канал, находится на расстоянии около 15 км:

Напомню: красный — путь сигнала, а очерченное зеленым — зоны Френеля .

В качестве тестового приемника использовалась приставка на процессоре Novatek (Elect EL-2003).

Как уже отмечалось: у этого процессора шкала Качество рассчитана программистами Novatek таким образом, что стабильное изображение появляется при достижении шкалы Качество около 40 %.
Т.е. если шкала показывает 40 % и не падает, то уже можно надёжно смотреть цифровые каналы.

А всё что выше 40 % — это уже излишки, «запасы жира». Шкала Качество на приставках с Novatek равномерная спокойная и редко когда достигает 100 %, а если и достигает, то это уже ну очень большой запас.

В моём случае шкала Качество показала около 85 %, а на 57 канале — 65 %.

Хотя конечно эта антенна всё-таки не для ближней зоны приема, и её надо оценивать на дальние дистанции, поэтому развернул антенну на дальнюю вышку мощностью 5 кВт (зона около 60 км), 56 канал, находящуюся на расстоянии порядка 80 км:

На 56 канале Качество показало около 95 %, а на 59 канале — 100 %.

Но для нормальной антенны и 80 км — не предел, поэтому ещё проверил прием на другой стороне дома с другой еще более дальней вышки мощностью также 5 кВт (условная зона 60 км), 59 канал, находящейся на расстоянии почти 110 км:

Для этого поднялся на общий балкон 14 этажа, держа антенну просто на вытянутой руке.

Шкала Качество — 100 %. Причем условия приема полностью исключают прием с предыдущей дальней вышки.

Спустился на 12 этаж:
Шкала Качество — 97 %. Хорошо видно, что на таких расстояниях существенное влияние на возможность дальнего приема оказывает кривизна Земли.

Качество — 79 %. Любая неровность рельефа из-за кривизны выпячивается еще больше.

Прием ведется в зоне полутени.

Качество — 64 %. Здесь и ниже стало чувствоваться, что Качество перешло условно в другую область шкалы (около 60 %), потому что уровень 10 этажа — это уже кровля стоящих впереди 9-этажек, до ближайшей из которых 140 м.

10 и всё что ниже это уже была не условно прямая видимость, а рассеянное через дома.

Качество — 62 %.

8 этаж:
59 %

и наконец 7 этаж:

56 %. Еще раз напомню, что в приставках Novatek стабильно смотреть цифру можно при 40 % и более.

Безусловно, такие показатели заслуга конечно же не усилителя, а в первую очередь — самой конструкции данной антенны: узконаправленный многоэлементный «волновой канал», потому что подобные показатели на самых верхних этажах полтора года назад показывала и пассивная Н1181.

Усилитель — лишь помощник для антенны. Но сам он — сигнал не ловит. Это делает только сама антенна.

Усилитель позволяет компенсировать последующее затухание в длинном кабеле/разводке, и иногда вытянуть слабый сигнал. Но перед этим этот сигнал надо сначала принять нормальной антенной.

Высоты, на которых проверялся прием, не являются чем-то заоблачным, и во всем мире именно для таких минимальных эталонных высот проектируется любое телевидение для приема в условиях города и при плотной городской застройке:

Но вот для чего точно цифра нигде не проектируется, так это для дальнего приема. И приведенные выше примеры это лишь опытные измерения для оценки реальных возможностей данной антенны.

В отличие от аналога для цифры поэтому-то так много и строится новых вышек, чтобы все телезрители находились в зоне уверенного приема.

Но замечу, что мощности передатчиков могут отличаться в 1000 раз — от 10 Вт и до 10 кВт.
Какой мощности ваша вышка можно узнать в своём ЦКП.

Потому что, например, при самом мощном передатчике 10 кВт расстояние 20 км будет считаться — ближней зоной, а при самом маленьком 10 Вт те же 20 км будут уже являться — дальним приемом.
И несмотря на одинаковое расстояние — антенны в этих двух случаях нужны абсолютно разные.

К примеру, для 10 Вт как раз и потребуется рассматриваемая узконаправленная антенна с усилителем.

Условные зоны покрытия передатчиков без учёта рельефа местности:

• 10 Вт – около 3 км;
• 50 Вт – около 5 км;
• 100 Вт – около 10 км;
• 250 Вт – около 15 км;
• 500 Вт – около 22 км;
• 1 кВт – около 33 км;
• 2 кВт – около 45 км;
• 5 кВт – около 60 км.
• 10 кВт – около 80 км.

и конечно при минимальной эталонной высоте 10 м.

Дальний прием может быть востребован в тех случаях, когда местная вышка вещает пока только 1 государственный мультиплекс, а 2 коммерческий мультиплекс работает где-то в соседнем городе или регионе.

Коммерческие вещатели в своё время ещё в прежних экономических условиях обязались начать оплачивать трансляцию после 2018 года не только с включенных сейчас 235 вышках (в городах с населением более 50 тысяч жителей), но и со всех остальных своих 4720 коммерческих передатчиков 2 мультиплекса по всей стране. Смогут ли они это сделать в 2019 году пока предугадать сложно, возможно вновь попросят о какой-то отсрочке в связи со сложным экономическим положением.
Ведь зачастую в каком-то небольшом городе телеканалу выгоднее продолжать платить только за свой один-единственный аналоговый передатчик, чем всем 10 телеканалам оплачивать там же за общую цифру, имея при этом маленькую рекламную аудиторию, никак не учитываемую телеизмерителями, а соответственно и рекламодателями.
В любом случае в каждом конкретном случае решение будет за телеканалами, т.к. это их деньги и только они определяют куда и как их расходовать.

Ну а пока что можно пробовать ловить 2 мультиплекс с соседних дальних вышек и Дельта Н1181А-5V для этого как раз отлично подходит.

Конечно, сама по себе антенна на высоту не поднимется, желательно обеспечить ей хотя бы минимальную эталонную высоту — 10 м.
И, кстати, именно на этой высоте делаются контрольные измерения при поступлении многочисленных жалоб от телезрителей:

Однако, конечно, всё это вовсе не означает, что нельзя принимать сигнал ниже 10 м, но если прием неудовлетворительный, то стоит задуматься о высоте.

О высоте стоит задуматься еще и потому, что в весенне-летний период деревья обильно покрываются листвой, что зачастую ведёт к ослаблению сигнала. Поэтому лето — лучшее время для установки антенн, потому что летом — наихудшие условия приема на дачах и в сельской местности да и в городах иногда могут возникать затруднения у жителей нижних этажей.

Оценить рельеф между вами и вышкой можно с помощью различных сайтов и программ, рассмотренных в предыдущем обзоре.

Также хотелось бы напомнить, что цифровое вещание по всей стране пока что тестовое, поэтому в рабочие дни в рабочее время могут быть отключения. И если при настройке антенны днём в рабочие дни не находите сигнала, то лучше сначала уточнить о профилактике или каких-либо внеплановых работах на вашей вышке в своём ЦКП.

АЧХ антенны ( синий график) без учёта усилителя:

Максимальное значение собственного усиления антенны достигается на частоте 58 канала.

В чём ещё преимущество антенн «волновой канал» — усиление растёт с ростом частоты, а ведь затухание кабеля также растёт с ростом частоты, и на краях диапазона ДМВ затухание кабеля различается в 1.5 раза. И примерно также в 1.5 раза отличается усиление антенны. Т.о. «волновой канал» позволяет компенсировать последующее затухание в длинном кабеле, т.е. не дать завалить итоговую АЧХ.

И именно антенны «волновой канал» всегда использовались и используются в системах коллективного приема телевидения (СКПТ) .

При монтаже антенны необходимо проследить, чтобы антенна стояла горизонтально —
либо чуть-чуть приподнять нос антенны (особенно при дальнем приеме).
Но ни в коем случае не допускать опускание носа вниз — от поверхности земли и так много помех, поэтому не стоит клевать носом.

Кроме того наружные антенны воспринимаются птицами как прекрасные насесты:

и с каждым массовым взлётом нос может опускаться всё ниже.

В сложных местах даже используют антенны изначально оборудованные вертикальными штырями:

а для уже имеющихся антенн применяют комплекты шипов из поликарбоната, фиксируемых стяжками:

стоимость для антенн размером с Н1181 — £3.18 (232 р), а для более длинных антенн — £6.37 (464 р).

Но не только птицы могут опускать нос антенны вниз:

Поэтому необходимо закреплять антенны надежно и со слегка приподнятым носом.

Напомню, что найти ближние и дальние вышки можно с помощью сервиса карта.ртрс.рф :

Просто ткнуть в свой дом и покажет информацию о двух ближайших вышках — точное направление и расстояние до них:

И там же показывает текущий статус передатчиков 1 и 2 мультиплекса на конкретной вышке.

Используя карта.ртрс.рф , лучше выбрать вариант именно Я ндекс карта:

т.к. для территории России она гораздо точнее и актуальнее, особенно в малых городах, сёлах, деревнях и всевозможных дачах.

К тому же только в режиме Я ндекс имеется режим с отображением спутниковой съемки:

лучше выбрать вариант Гибрид (это Схема + Спутник).

Т.е. даже если ваша дача не отображена на карте Я ндекса, то в любом случае её можно будет увидеть на спутниковой карте Я ндекса:

Безусловно, настраивать любые антенны лучше не Автоматическим, а Ручным поиском, выбрав номер канала (частоты) передатчика своей вышки, и медленно вращая, добиваться максимума шкалы Качество.

Но в некоторых случаях можно ориентировать антенну, принимая обычные аналоговые каналы, но при этом надо помнить, что цифровая вышка может оказаться гораздо ближе и с другого направления, чем дальняя аналоговая.

В некоторых городах новая цифровая вышка стоит уже в другом месте, чем старая аналоговая. А, например, в Башкирии все 216 цифровых вышек вынуждены были строить уже только на абсолютно новых местах, не там, где аналог. К примеру, в Уфе старая и новая вышки находятся в совершенно разных местах:

В дальнейшем федеральный аналог переносится на новые цифровые вышки. А что касается региональных или муниципальных каналов, то они сами определяют, где им размещаться удобнее и выгоднее с точки зрения телевизионного бизнеса.

Напомню, подключая к приставкам любые активные антенны, не имеющие своего блока питания, надо включить в меню пункт Питание:

В некоторых цифровых телевизорах низкого ценового класса также может быть такая функция, например, она встречается в телевизорах Erisson (SkyWorth). Но, например, в Sony/Panasonic/LG/Samsung такой функции нет, поэтому для них нужно использовать любой инжектор USB .
Еще раз напомню, ток потребления усилителя — 26 мА (максимальный ток порта USB 2.0 — 500 мА).

В магазинах есть и отдельные антенные блоки питания +5В с сепаратором (инжектором).

Активный вариант Дельта К131 (т.е. с усилителем) — К131А.02

Обе антенны прекрасно подойдут к любым современным телевизорам и приставкам DVB-T2.

Дельта Н111.03 , она сразу же идёт с 9.5 метрами кабеля и стеновым кронштейном:

Т.е. — готовый вариант для дачи или в деревню. Да и для города — всё готово.

Компактная зигзагообразная антенна Харченко Дельта Н118.F (её активный вариант Н118A.F-5V рассматривался в обзоре):

И панельная Дельта Н117А.F-5V — 1626 р. (также подробно была рассмотрена в обзоре).

Напомню, в комплекте 6 метров кабеля.

Положительное : классическая антенна «волновой канал», узконаправленная, т.е. дальнобойная, частый рефлектор, алюминиевая, легкая — 850 г, активная, т.е. с усилителем, питание от приставки, подробное описание.
Отрицательное : как всякая дальнобойная узконаправленная антенна достаточно габаритна по длине.

Легкая алюминиевая, т.е. долговечная, рассчитана для приема в первую очередь в средней и дальней зоне, например, в тех местах, где пока не вещает 2 мультиплекс с местной вышки, но где уже имеется транслирующего его мощная дальняя вышка.
А также, когда необходимо подключить несколько приставок или телевизоров DVB-T2 к одной антенне.

Источник: dvbpro.ru
