Часы построены на микроконтроллере PIC16F628A, в качестве датчика используется DS18B20, транзисторы BC212 управляют общими анодами семисегментного индикатора, также в состав схемы входят несколько пассивных элементов.
Устройство настраивается с помощью 4-х кнопок. Одна увеличивает, другая уменьшает значение, третья кнопка используется для входа в меню, а также переключает элементы меню. При выходе из меню настройки сохраняются в EEPROM контроллера. Если часы зависают по какой-то причине кнопкой сброса они могут быть перезапущены.
Часы будут продолжать работать с последними сохраненными значениями. Микроконтроллер тактируется от внешнего кварца частотой 4МГц для более точного отсчета времени. PIC16F628 управляет дисплеем в режиме мультиплексирования. Индикаторы находятся под контролем одного типа транзистора — BC212.
Как известно точность хода частов зависит от многих факторов — кварцевого резонатора, конденсаторов, температуры самого микроконтроллера, а также от качества электронных компонентов. В этой схеме, точность часов может быть установлена с помощью программного обеспечения. Нам просто нужно измерить отклонение в секундах за час или более часа, расчитать значения используя формулу для расчета поправочного коэффициента и ввести эти значения в память контроллера при помощи меню. Если правильно рассчитать поправочный коэффициент, то ход часов будет точным.
Настольные электронные часы с проектором, gaosiio DS-8590L — Распаковка, инструкция, полный обзор
Настройка часов, описание меню:
— ho: Установка часов 0-23
— nn: Установка минут 0-59
— dn: Установка месяца
— dd: Установка числа месяца
— dY: Установка года
— dt: Установка формата индикации месяца. Если 1 — буквами(JA FE ||A AP ||Y JU JL AU SE oc no dE), 2 — цифрами(01 02 03 04 05 06 07 08 09 10 11 12).
— tt: Задержка индикации времени. Значение переменной 2-99с
— td: Задержка индикации даты. Значение переменной 2-99с. В случае если равно нулю дата не показывается!
— tE: Задержка индикации температуры. Значение переменной 2-99с. В случае если равно нулю температура не показывается!
— Sh: Калибровка шестнадцатеричного значения (см. ниже)
— Sl: Калибровка шестнадцатеричного значения (см. ниже)
Примеры установки калибровок Sh/Sl:
Отставание на 30 секунд в 24 часа: 30/86400 = 0,000347
1000000 — (1000000 * 0,000347) = 999653 (в десятичной системе) = F40E5 (шестнадцатеричной)
В результате шестнадцатеричное значение 40E5 раскладываем на Sh=40, SL=E5
Отставание на 2 секунды в 1 час: 2/3600 = 0,000555
1000000 — (1000000 * 0,000555) = 999445 (в десятичной системе) = F4015 (HEX)
Sh=40, SL=15
Спешат на 15 секунд за 60 дней: 15/5184000 = 0,000002
1000000 + (1000000 * 0,000555) = 1000002 (в десятичной системе) = F4242 (HEX)
Sh=42, SL=42
Источник: shemu.ru
Часы лазерные проекционные с Алиэкспресс Обзор DS-8190
Часы с проектором инструкция
Часы Метеостанция С проектором времени ( 2 /5)
Часы Метеостанция С проектором времени ( 3 /5)
Часы Метеостанция С проектором времени ( 4 /5)
Часы Метеостанция С проектором времени ( 5 /5)
Часы Метеостанция С проектором времени
Часы Метеостанция С проектором времени( 1/5 )
Часы Метеостанция С проектором времени( 2/5 )
Часы Метеостанция С проектором времени( 3/5 )
Часы Метеостанция С проектором времени( 4/5 )
Часы Метеостанция С проектором времени( 5/5 )
Доставка и оплата
Отзывы 13 оценок, 2 отзыва (2)

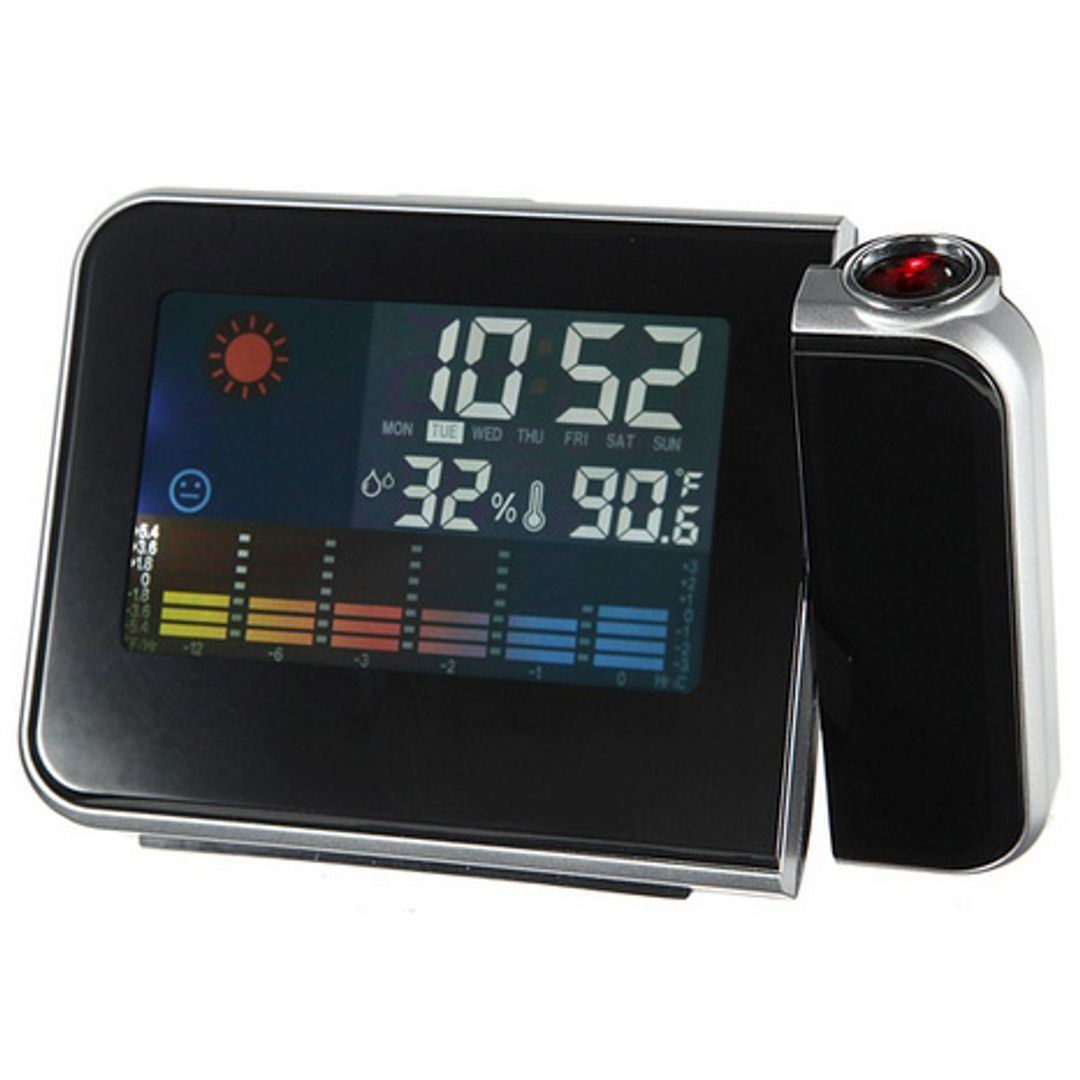

Перед нами — компактная станция, которая может собирать и анализировать данные о погоде, а также функционировать в качестве обычных часов или будильника. Лазерный проектор, прикрепленный к корпусу, позволит отображать время не только на дисплее, но и на стене, более крупными красными цифрами. Некоторые данные, которые показывают Часы Метеостанция С проектором времени, будут понятны и полезны всем. В других разберутся люди, всерьез увлекающиеся метеорологией. Мы предполагаем, что среди клиентов магазина Мистер Гик есть люди с самыми разными интересами.
Как устроены
Сразу стоит отметить специфику этой модели: она может работать как от батареек, так и от сетевого адаптера, но ни то, ни другое не входит в комплект. Адаптер DC 4,5V — достаточно распространенный товар, его несложно найти и докупить. Если с его помощью подключать часы к сети, подсветка будет постоянной, а лазерный проектор всегда будет проецировать время на ту поверхность, на которую вы его направите. Если же часы будут работать от батареек, отображение информации будет не очень ярким, но при нажатии кнопки Light сверху на корпусе подсветка заработает (на 8 секунд). Достаточно, чтобы посмотреть время в темноте, если часы стоят на прикроватном столике.
Что касается информации, которая отображается на дисплее, ее можно разделить на несколько блоков. Во-первых, это обычные часы (могут показывать время в 12- и 24-часовом режимах, переключение кнопкой Up). При нажатии кнопки Mode вы увидите текущую дату, вплоть до 2099 года. При повторном нажатии — режим будильника, который несложно установить, действуя согласно английской инструкции.
Данные о погоде на Часах Метеостанция С проектором времени
Следующая важная информация на дисплее — показания температуры и влажности. Кнопкой Max/Min вы можете вывести на экран минимальную и максимальную температуру за весь отслеживаемый период. Температура может отображаться по Цельсию и Фаренгейту, переключение кнопкой Down. Влажность фиксируется от 20 до 99%, поэтому в квартире или офисе, где воздух сухой, показания скорее всего будут LL — ниже установленной границы. Кстати, это означает, что неплохо бы приобрести в магазине Мистер Гик, например, USB Увлажнитель Пончик.
Но мы отвлеклись. Логично, что при таком наборе считываемых данных неплохо было бы установить эти часы на свежем воздухе, на веранде загородного дома или балконе. Тогда метеостанция будет работать полноценно, анализируя данные по температуре, влажности, амплитуде температур, которая выводится на цветной диаграмме внизу, и в итоге выдавая прогноз слева на дисплей. Солнышко и тучи символизируют погоду, рожицы под ними — насколько такие условия комфортны в среднем для человека.
В закрытом помещении функциональность часов чуть меньше, но внимательному к окружающей среде человеку все равно будет интересно и полезно анализировать эти данные. Это неплохой подарок для мужчины за 70 лет: метеорология — увлекательное хобби для пожилого человека. Разумеется, не менее вероятно, что эта модель заинтересует и молодого человека.
Видео
Характеристики
- отображение времени, даты, дня недели;
- термометр (режимы по Цельсию и по Фаренгейту): от 0 до 50°C;
- показания влажности воздуха: от 20 до 99%;
- шкала амплитуды температур;
- минимальная и максимальная влажность и температура за отслеживаемый период;
- простой прогноз ближайшей погоды на основе собранных данных;
- кнопка подсветки;
- лазерный проектор времени;
- питание: 3 батарейки ААА (не входят в комплект) или сетевой адаптер DC 4,5 В (не входит в комплект);
- материал: пластик;
- размер (Д х Ш х В): 14 х 5 х 9 см;
- инструкция на английском;
- упаковка: картонная коробка;
- размер упаковки (Д х Ш х В): 14.3 х 5.7 х 10 см;
- вес: 190 г.
- Коллегам
- На 23 февраля
- Новогодние подарки
- Подарки для мужчин
- Мужу
- Другу
- Маме
- Папе
- Девушке
- Парню
- Брату
- Подарки дедушке
- Сестре
- Подарок родителям
- Техника для дома
- На новоселье
- На юбилей
- Пожилому человеку
- На выпускной
- Мужчине на день рождения
- На юбилей мужчине
- Мужчине на Новый год
- Женщине на Новый год
- Мужу на Новый год
- Жене на Новый годПоказать только основные тегиОстальные теги
Источник: mrgeek.ru
Настольные электронные часы: 10 моделей для дома с функцией будильник с Алиэкспресс
Настольные электронные часы с Алиэкспресс умеют не только отображать текущее время, но и обладают рядом полезных функций и красивым дизайном, который добавит изюминку в ваш интерьер. Плюс ко всему сейчас часы можно приобрести по весьма заманчивой цене. Чтобы немножко помочь вам с выбором была составлена подборка популярных моделей настольных электронных часов. Каждая модель представленная ниже имеет свой оригинальный дизайн, поддерживает функцию будильник и другие функции. Кроме того, доставка за счет продавца.

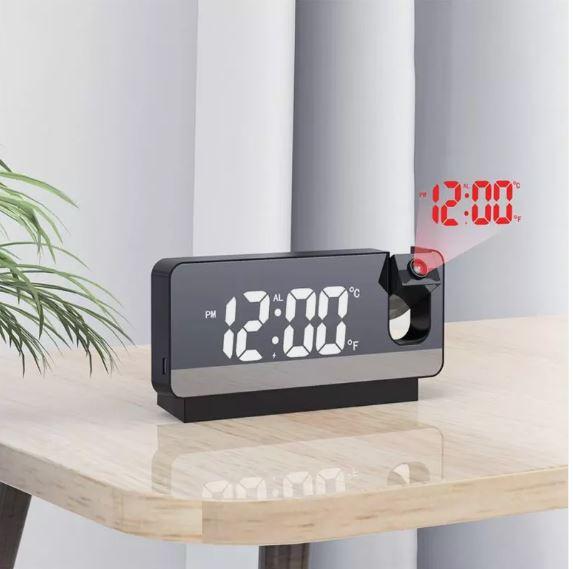

S282A
Новая весьма оригинальная модель настольных часов с быстрой доставкой из РФ. К плюсам можно отнести: красивый дизайн, встроенный проектор времени, термометр, наличие функции энергосбережения. Проецируемое время хорошо видно на плоской поверхности в любое время суток. Будильник громкий, есть выбор мелодий.
Из очевидных минусов — зеркальная поверхность, которая легко пачкается при легком прикосновении пальцев. В целом, модель с весьма неплохим качеством, красивым дизайном и быстрой доставкой. Можно брать.

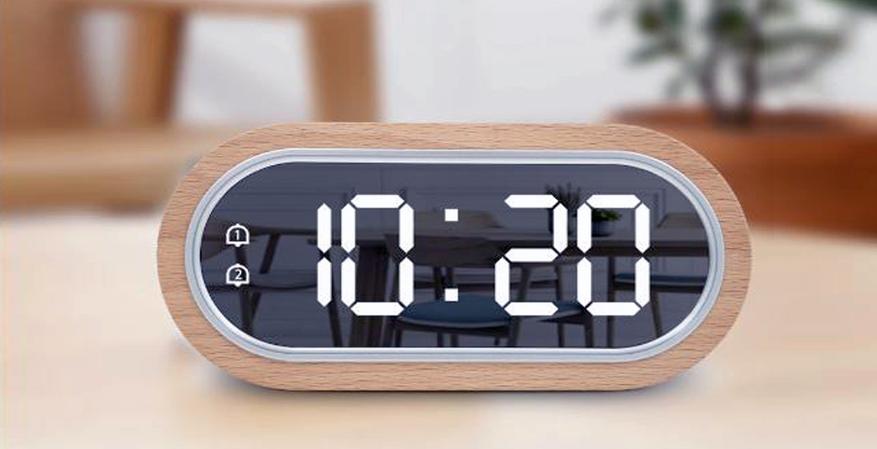

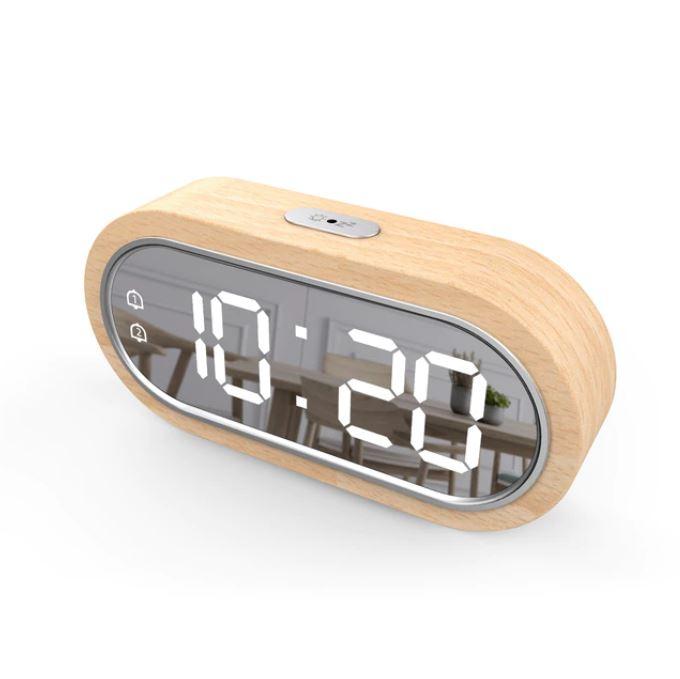

ZX1003A
Отличительная особенность этой модели кроется в весьма привлекательном внешнем виде. Корпус овальной формы, выполнен из дерева. Циферблат большой, с настраиваемой подсветкой цифр (всего 4 уровня). Фон темный, цифры крупные белые. Имеется два будильника и встроенный термометр выводящий данные на циферблат.
Модель хорошая, сейчас на неё действует скидка.

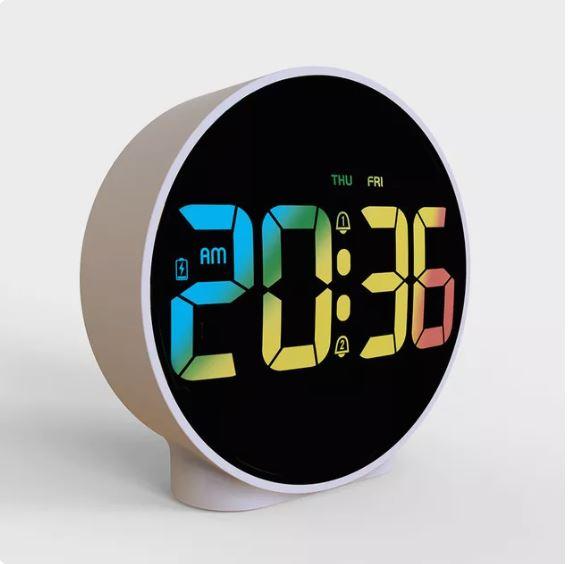

LED Alarm Clock
Современная модель настольных часов с большим четким экраном и простым дизайном. Подойдут к любому интерьеру гостиной или спальни. Корпус овальной формы, выполнен из акрила. Настраиваются легко. Цифры на дисплее большие цветные с тремя режимами яркости.
При отключении от сети работают на батарейках в режиме энергосбережения — дисплей отключается через 10 секунд. Повторно включить его можно путем нажатия кнопки на верхней части корпуса.
Источник: www.ixbt.com
