Что такое системная плата ТВ

Системная (материнская) плата — основная плата компьютера. Она обеспечивает питанием, объединяет и координирует работу всех устройств компьютера, начиная с процессора и заканчивая периферией.

На материнскую плату устанавливаются основные компоненты компьютера: центральный процессор, оперативная память, запоминающие устройства, контроллеры базовых интерфейсов ввода-вывода. Большинство комплектующих системного блока соединяются с материнской платой через специально отведённые для них гнёзда (к примеру, сокет — для процессора). Другие устройства подсоединяются к разъемам на задней панели платы, некоторые соединяются с ней шлейфами, SATA-кабелями или иными проводами. Ток на материнскую плату подаётся напрямую от блока питания, сама плата, в свою очередь, распределяет его между всеми остальными устройствами внутри системного блока компьютера.Устройство

На системной плате располагаются основные элементы:

  • процессор,
  • оперативная память,
  • набор управляющих микросхем (чипсет),
  • BIOS,
  • кэш-память,
  • шины,
  • слоты расширения,
  • батарейка
  • разъемы для подключения клавиатуры и мыши, источника питания, встроенного динамика, индикаторов и кнопок, находящихся на передней панели системного блока

Основные компоненты материнской платы, объединяет чипсет — набор микросхем, спроектированных для совместной работы с целью выполнения набора каких-либо функций.

Что такое материнская плата (о комплектующих понятным языком)

Практически всегда чипсет является комбинацией двух микросхем — северного и южного мостов.

Для чего нужна материнская плата?

Для чего нужна материнская плата?

материнская плата

В принципе это основной набор который можно встретить на типичной материнской плате, но также необходимо помнить, что у разных производителей и моделей он может отличаться.

Слоты оперативной памяти

В специальные слоты на материнской плате напрямую подключается оперативная память. Количество может разнится от 1 до 32 штук. Самые распространение варианты плат с двумя или четырьмя слотами для оперативной памяти. Но если слотов ровно 4 или больше, то они работают попарно, они размечены на материнской плате. Пары маркируют разными цветами.

слоты

На данный момент современные планки памяти бывают двух видов:

Вторая пользуется большей популярностью, так как имеет меньшее энергопотребление и большую частоту — скорость передачи данных.

место для процессора

Сокет

Сокет соединяет процессор и материнскую плату. Он очень важен для работы всего компьютера. Сокет материнской платы должен совпадать с процессорным.

Немного о замене main-плат

Разъемы сокета бывают двух видов:

  • Для процессоров AMD — с одно-/ двухбуквенным обозначением с цифровым значением.
  • Для процессоров Intel — с характерными буквами LGA.

Intel и AMD — основные компании на рынке, которые выпускают процессоры для ПК и ноутбуков, поэтому и разъемы сокетов материнских плат подстраиваются в основном под них.

Чипсет

Чипсет или чипсеты — координирует работу всего оборудования подключенного к материнской плате.

От чипсета зависит скорость работы компьютера, а также количество разъемов на плате.

Наличие определенного чипсета в материнской плате здорово влияет на ее цену. Также более производительные чипсеты потребляют больше электроэнергии при работе, а, следовательно, быстрее нагреваются.

Форм-фактор

Форм-фактор — это стандарт, определяющий:

  • подключаемый тип блока питания;
  • размеры материнской платы;
  • количество разъемов;
  • места крепления.

На данный момент эти стандарты не обязательны и используются только в ПК, но производители все-таки пытаются соблюдать их.

Видов форм-факторов существует огромное количество, чаще используется ATX, Mini-ATX и Micro-ATX. Их главное отличие заключается в их размерах и разъемах.

процессор

Размер материнской платы и ее форм-фактор выбирается исходя из необходимости в разъемах для подключаемого оборудования. Тут работает правило: чем больше размер, тем больше разъемов.

Например, для офисного компьютера будет достаточно Mini-AТX. Она будет дешевле и компактнее полноразмерной, а также в ней будут все необходимые разъемы для решения офисных задач. Полноразмерная же материнская плата ATX используется в основном для сборки игрового ПК или ПК для работы с графикой и энергоемкими приложениями. Она вмещает в себя большее количество разъемов, через которые можно подключить необходимое оборудование и устройства.

BIOS и UEFI

BIOS и UEFI — это системы управления материнской платой. Такая система, важная составляющая платы. BIOS и UEFI по сути одно и тоже, но UEFI более продвинутая версия уже немного устаревшего BIOS. Она имеет более информативный интерфейс, а также отображает состояние системы ПК и ее элементов. В отличие от BIOS, которые показывает только наборы параметров запуска.

С помощью такой управляющей системы, мы можем управлять материнской платой. А именно увеличивать ее производительно, изменять параметры запуска системы, наблюдать за ее состоянием и отслеживать какие-либо неполадки заранее.

Внутренние разъемы

При помощи внутренних разъемов подключается оборудование, внутри системного блока.

Через них подключают:

  • жесткий диск;
  • оперативную память;
  • видеокарты и другие внутренние комплектующие системного блока ПК.

Внутренних разъемов может быть, как огромное количество, так и стандартный минимум. Рассмотрим основные разъемы материнской платы.

SATA разъемы

Через них подключаются жесткие диски и оптические привода — DVD, CD и др.

Есть три ревизии данных разъемов с примитивными названиями:

Разъемы Sata

Эти разъемы являются обратно совместимыми и позволяют подключаться друг к другу. Но чаще всего на платах комбинируют данные разъемы и помечают их разными цветами.

Разъемы PCI

Они встречаются у трех основных форма-факторов материнских плат. И делятся на:

  • Разъем PCI. Самый устаревший из представленных. Имеет маленькую скорость и используется для подключения различных периферийных устройств, как звуковые и сетевые карты.
  • Разъем PCI-Express x1. Используются для низкоскоростного оборудования по типу контроллеров USB или TV-тюнеров.
  • Разъем PCI-Express x16. Такой разъем предназначен для оборудования с высокой скоростью и чаще всего используется для подключения видеокарт.

Количество таких слотов меняется в зависимости от типа материнской платы и производителя.

Разъемы кулеров

На материнских платах обычно используют двухпиновые или четырехпиновые разъемы. Основной кулер используется для подключения охлаждения, а его разъем на материнской плате подписан как cpu-fun.

Еще по теме:  Как вывести изображение с Айфона на ноутбук

Разъемы питания

Через разъемы питание подается напряжение на материнскую плату. Разные элементы на плате требуют разного напряжения, поэтому пинов для разъемов питания много.

Чаще всего используют 24 пиновые разъемы, также присутствуют и дополнительные 4 или 6 пинов для подачи напряжения.

Материнская плата: предназначение, функции и правила выбора

Время чтения: 2,5 минуты

Содержание

Функции материнской платы
Как определить тип используемой материнской платы
Основные элементы
Критерии выбора МП
Возможные поломки

Материнская плата – один из основных компонентов системного блока ПК или ноутбука. Она представляет собой большую схему, к которой подключены модули: центральный процессор, ОЗУ, ПЗУ, видеочип, сетевая карта. Также она содержит порты для подключения дополнительных модулей и внешних устройств: видеоадаптера, сетевой карты, клавиатуры, мыши, монитора, USB-устройств и прочих компонентов.

Материнская плата предназначена для обеспечения взаимодействия между всеми подключенными компонентами и их работы как единой системы.

Функции с точки зрения принципа работы ПК

Во время работы компьютер обрабатывает огромное количество информации. Центром вычислительной логики является CPU – центральный процессор. Он получает данные из оперативной памяти, выполняет необходимые операции над ними и возвращает обратно в оперативную память. Часть данных, которые необходимо сохранить, поступают на жесткий диск.

Данные для вывода обрабатываются видеоадаптером и передаются на монитор. Такие процессы, как отправка данных, выполнение процедур, запись и вывод, выполняются в огромных количествах постоянно внутри системного блока. Если бы отдельные компоненты системы не могли взаимодействовать друг с другом, компьютер не смог бы работать.

Таким образом, материнская плата играет роль связующего звена между основными компонентами системы. Она обеспечивает их подключение и взаимодействие друг с другом.

Как определить тип используемой материнской платы

Чтобы узнать, какая материнская плата установлена в ПК, можно:

  • Просмотреть документацию к устройству;
  • Снять крышку корпуса системного блока;
  • Использовать специальное приложение, например CPU-Z.

Основные элементы

  • Сокет процессора – место крепления CPU к материнской плате. Может отличаться по конфигурации в зависимости от модели МП.
  • Слоты для планок ОЗУ (также отличаются по конфигурации в зависимости от типа: DDR3, DDR4 и прочие).
  • Коннекторы для подключения HDD или SSD (SATA );
  • IDE-слот;
  • Вход питания с блока;
  • Слоты PCI для подключения видеоадаптера и других совместимых устройств.

Критерии выбора МП

  • Форм-фактор: ATX (для обычных системных блоков), Micro-ATX (уменьшенная сборка) и mini-ITX – МП для компактных системных блоков.
  • Сокет процессора – «гнездо » для установки CPU, которое должно быть совместимо с подбираемым чипом.
  • Чипсет – элемент, определяющий поддерживаемый объем ОЗУ и обуславливающий возможности увеличения производительности системы ( «разгона »).
  • Число слотов для ОЗУ и поддержка многоканального режима работы (обуславливает производительность).
  • Наличие встроенного графического чипа. Современные МП содержат довольно производительные графические процессоры. Например, если ПК используется для расчетов, а не работы со сложной графикой, дискретная видеокарта может не понадобиться.
  • Наличие разъемов для подключения различных компонентов, рассмотренные выше.
  • Возможности «разгона » (если тактовая частота может быть увеличена согласно его спецификациям, но МП не поддерживает «разгон », увеличить производительность системы не получится).

Источник: speedtest24net.ru

Материнская/системная плата для ПК и её предназначение

О сновным элементом для компьютера, ноутбука и даже планшета является системная плата, к которой уже следом подсоединены все остальные компоненты системы. Она можно так сказать координирует управление и дает возможность подключать дополнительное оборудование. Предназначена для управления и поддержания стабильной работы всех подключенных к ней элементов компьютера: процессор, оперативная память, жесткий диск, видео карта, управление охлаждением и питанием.

Из этой статьи вы узнаете о предназначении материнской платы, её компонентах и устройстве системной логики.

Материнская плата

1. Для чего предназначена системная плата компьютера

Системная или, как ее еще именуют, материнская плата является основным аппаратным компонентом, снабженным магистралью обмена данными, разъемами посредствам которых устанавливается процессор и оперативная память, а также слотами для установки периферийных устройств.

Чипсет представляет собой набор микросхем, необходимый для того, чтобы системная плата осуществляла контроль над каждым процессом, происходящим внутри системного блока. Чипсет оказывает непосредственное влияние на наиболее важные показатели материнской платы, к числу которых относится скорость передачи данных, поддерживаемые модели процессоров и т. д.

Главными составляющими любого чипсета являются так называемые «мосты», представляющие собой специальные микросхемы. Оба «моста» снабжены своим четко очерченным кругом задач, так, например, «северный мост» обеспечивает связь между процессором, оперативной памятью и системной шиной AGP, тогда как «южный мост» взаимодействует с шиной ввода-вывода PCI и с множеством подключенных к компьютеру периферийных устройств.

2. Форм-факторы и размеры системных плат

Форм-фактор системной платы является неким стандартом, определяющим её размеры, место крепежа к корпусу компьютера, разъем для монтажа блока питания, расположение на плате шинных интерфейсов, различных портов и слотов, необходимых для установки оперативной памяти, а также сокет ЦП. Последние версии форм-фактора определяют и требования, предъявляемые к системе охлаждения ПК. Выбирая тот или иной элемент компьютера, следует помнить о том, что его корпус должен соответствовать форм-фактору системной платы.

Форм-фактор

На данный момент преобладающими являются четыре типоразмера системных плат: AT, ATX, LPX, NLX. Помимо вышеуказанных типоразмеров существуют и уменьшенные их варианты: Baby-AT, Mini-ATX, microATX, microNLX. Кроме того, относительно недавно спецификация microATX была пополнена новым форм-фактором — FlexATX. Каждая из названных спецификаций, определяет форму и габариты материнской платы, а также особенности корпуса и размещение компонентов на ней.

3. Форм-фактор ATX

Форм-фактор ATX является наиболее востребованным большинством современных ПК, используемых в офисах и в домашних условиях.

Системная плата

Системная плата является основной в системном блоке. Она содержит компоненты, определяющие архитектуру компьютера:

  • центральный процессор;
  • постоянную (ROM) и оперативную (RAM) память,кэш-память;
  • интерфейсные схемы шин;
  • гнёзда расширения;
  • обязательные системные средства ввода-вывода и др.

Системные платы исполняются на основе наборов микросхем, которые называются чипсетами (ChipSets). Часто на системных платах устанавливают и контроллеры дисковых накопителей, видеоадаптер, контроллеры портов и др. В гнёзда расширения системной платы устанавливаются платы таких периферийных устройств, как модем, сетевая плата, видеоплата и т.п.

Еще по теме:  Sweet TV что это за приложение

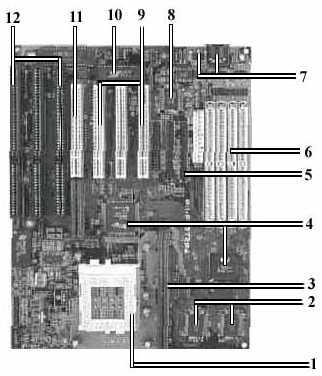

Системная плата компьютера класса Pentium 1— Разъём под центральный процессор; 2— Дополнительный кэш объёмом 256 Кбайт; 3— Разъём под дополнительный кэш; 4— Контроллеры внешних устройств; 5— Разъёмы накопителей на жёстких магнитных дисках; 6— Разъёмы под оперативную память, 4 планки; 7— Коннектор (соединитель) клавиатуры и мыши; 8— Микросхема, обслуживающая флоппи-дисковод, последовательные порты и параллельный порт; 9— Разъёмы 32-битной шины (для видеокарты, карты Интернет и др.); 10— Перезаписываемая BIOS (Flash-память); 11— Мультимедийная шина; 12— Разъёмы 16-битной шины.

IV. Интерфейсы вычислительных систем

Для того, чтобы соединить друг с другом различные устройства компьютера, они должны иметь одинаковый интерфейс (англ. interface от inter — между, и face — лицо).

Интерфейс— это средство сопряжения двух устройств, в котором все физические и логические параметры согласуются между собой.

Если интерфейс является общепринятым, например, утверждённым на уровне международных соглашений, то он называется стандартным. Интерфейс — это аппаратное и программное обеспечение (элементы соединения и вспомогательные схемы управления, их физические, электрические и логические параметры), предназначенное для сопряжения систем или частей системы (программ или устройств). Под сопряжением подразумеваются следующие функции:

  • выдача и прием информации;
  • управление передачей данных;
  • согласование источника и приемника информации.

В связи с понятием интерфейса рассматривают также понятие шина (магистраль) — это среда передачи сигналов, к которой может параллельно подключаться несколько компонентов вычислительной системы и через которую осуществляется обмен данными. Очевидно, для аппаратных составляющих большинства интерфейсов применим термин шина, поэтому зачастую эти два обозначения выступают как синонимы, хотя интерфейс — понятие более широкое. Каждый из функциональных элементов (память, монитор или другое устройство) связан с шиной определённого типа — адресной, управляющей или шиной данных. Для согласования интерфейсов периферийные устройства подключаются к шине не напрямую, а через свои контроллеры (адаптеры) и порты примерно по такой схеме:

Контроллеры и адаптеры представляют собой наборы электронных цепей, которыми снабжаются устройства компьютера с целью совместимости их интерфейсов. Контроллеры, кроме этого, осуществляют непосредственное управление периферийными устройствами по запросам микропроцессора.

Порты устройствпредставляют собой некие электронные схемы, содержащие один или несколько регистров ввода-вывода и позволяющие подключать периферийные устройства компьютера к внешним шинам микропроцессора.

Портами также называют устройства стандартного интерфейса: последовательный, параллельный и игровой порты (или интерфейсы).

Последовательный портобменивается данными с процессором побайтно, а с внешними устройствами — побитно.Параллельный портполучает и посылает данные побайтно.

К последовательному порту обычно подсоединяют медленно действующие или достаточно удалённые устройства, такие, как мышь и модем. К параллельному порту подсоединяют более «быстрые» устройства — принтер и сканер. Через игровой порт подсоединяется джойстик.

Клавиатура и монитор подключаются к своим специализированным портам, которые представляют собой просто разъёмы. Основные электронные компоненты, определяющие архитектуру процессора, размещаются на основной плате компьютера, которая называется системной или материнской (MotherBoard).

А контроллеры и адаптеры дополнительных устройств, либо сами эти устройства, выполняются в виде плат расширения (DаughterBoard — дочерняя плата) и подключаются к шине с помощью разъёмов расширения, называемых также слотами расширения (англ. slot — щель, паз). Для интерфейсов, обеспечивающих соединение «точка-точка» (в отличие от шинных интерфейсов), возможны следующие реализации режимов обмена: дуплексный, полудуплексный и симплексный.

К дуплексным относят интерфейсы, обеспечивающие возможность одновременной передачи данных между двумя устройствами в обоих направлениях. В случае, когда канал связи между устройствами поддерживает двунаправленный обмен, но в каждый момент времени передача информации может производиться только в одном направлении, режим обмена называется полудуплексным. Важной характеристикой полудуплексного соединения является время реверсирования режима — то время, за которое производится переход от передачи сообщения к приему и наоборот. Если же интерфейс реализует передачу данных только в одном направлении и движение потока данных в противоположном направлении невозможно, такой интерфейс называют симплексным. Важное значение имеют также следующие технические характеристикиинтерфейсов:

  • вместимость (максимально возможное количество абонентов, одновременно подключаемых к контроллеру интерфейса без расширителей);
  • пропускная способность или скорость передачи (длительность выполнения операций установления и разъединения связи и степень совмещения процессов передачи данных);
  • максимальная длина линии связи;
  • разрядность;
  • топология соединения.

По функциональному назначению можно выделить системные интерфейсы (интерфейсы, связывающие отдельные части компьютера как микропроцессорной системы) и интерфейсы периферийных устройств. Системный интерфейс выполняется обычно в виде стандартизированных системных шин. Однако в последнее время наметились тенденции внедрения концепций сетевого взаимодействия в архитектуру системных интерфейсов. Различают два класса системных интерфейсов: с общей шиной (сигналы адреса и данных мультиплексируются) и с изолированной шиной (раздельные сигналы данных и адреса). Прародителями современных системных шин являются:

  • Unibus фирмы DEC (интерфейс с общей шиной),
  • Multibus фирмы Intel (интерфейс с изолированной шиной).

Системные интерфейсы для ПК на основе Intel-386 и Intel-486 Первым стандартным системным интерфейсом для ПК на основе ЦП IA-32 следует считать ISA (Industry Standard Architecture — Архитектура промышленного стандарта). ISA представляет собой шину, используемую в IBM PC-совместимых ПК для обеспечения питания и взаимодействия плат расширения с системной платой, в которую они вставляются.

Полное описание шины, включая ее временные характеристики, было издано в виде стандарта IEEE P996-1987. Первый вариант этой архитектуры для ЦП 8086/8088 с тактовой частотой 4,77 МГц представлял собой 62-контактную шину с 8 линиями данных, 20 линиями адреса, сигналами для прерываний и запросов и подтверждения DMA, а также линиями питания и сигналами синхронизации.

Появление 32-битных процессоров Intel-386 и Intel-486 показало, что быстродействие магистрали ISA является сдерживающим фактором на пути повышения производительности компьютеров. В 1989 году группой компаний (Compaq, Hewlett Packard, NEC и др.) было предложено эволюционное развитие архитектуры ISA — шина EISA (Extended ISA).

С одной стороны, EISA имела все преимущества высокопроизводительной 32-битной шины, а с другой — была полностью совместима с ISA «сверху вниз» и не требовала перехода на новую элементарную базу. Альтернативная системная архитектура MCA (Micro Channel Architecture — Микроканальная архитектура) была предложена IBM в 1987 году в серии ПК PS/2.

Основным достоинством MCA по сравнению с ISA было увеличение разрядности шины данных до 32 бит. MCA не зависит от типа процессора и является полностью асинхронной. Эта магистраль, кроме ПК IBM PS/2, применялась также в рабочих станциях IBM RS/6000 и в высокопроизводительных компьютерах серии Power Parallel SP2 (например, Deep Blue). Для магистрали MCA предусмотрена автоматическая конфигурация системы.

Еще по теме:  Как отключить подписку 18 на мегафоне ТВ

При этом пользователь может изменять и назначать приоритеты различных устройств. Для увеличения скорости передачи в режиме DMA используется специальный блочный режим (burst mode). В типичной системе на основе Intel-386/486 (рис.

14.1) использовались раздельные шины для памяти и устройств ввода-вывода, что позволяло максимально задействовать возможности оперативной памяти и обеспечивало максимальную скорость работы с ней. Однако в таком случае устройства, подключенные через описанные системные интерфейсы, не могут достичь скорости обмена, сравнимой с процессором.

В основном это требуется для видеоадаптеров и контроллеров накопителей. Для решения проблемы была предложена архитектура на основе локальных шин (рис. 14.2), которые непосредственно связывали процессор с контроллерами периферийных устройств. Рис. 14.1.

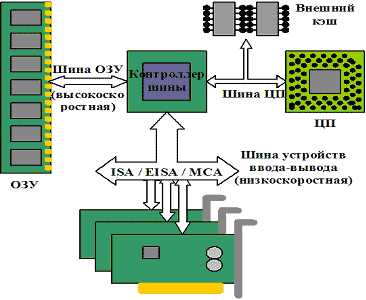

Типичная система с низкоскоростной шиной устройств ввода-вывода Рис. 14.2. Система с архитектурой локальной шины (VLB) Наиболее распространенными локальными шинами считались VLB и PCI.

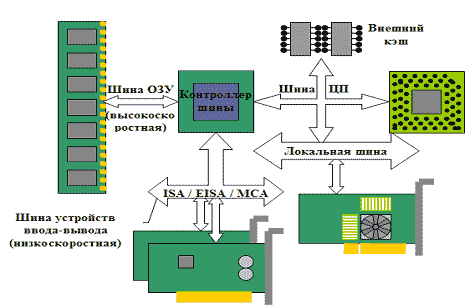

VLB (VESA Local Bus) представляет собой расширение шины процессора без промежуточных буферов, что резко ограничивает ее нагрузочную способность (2-3 устройства). VLB имеет 32-разрядную шину данных и 32-разрядную шину адреса. Достоинством VLB является простота и низкая стоимость. Однако широкого применения эта разработка не нашла, т.к. была вытеснена шинойPCI.

Интерфейс PCI Доминирующее положение на рынке ПК занимают системы на основе шиныPCI (Peripheral Component Interconnect — Взаимодействие периферийных компонентов). Этот интерфейс был предложен фирмой Intel в 1992 году (стандарт PCI 2.0 — в 1993) в качестве альтернативы локальной шине VLB/VLB2. Она не является шиной процессора.

Поскольку шинаPCI не ориентирована на определенный процессор, ее можно использовать для других процессоров. ШинаPCI была адаптирована к таким процессорам, как Alpha, MIPS, PowerPC и SPARC. Именно PCI сменила NuBus на платформе Apple Macintosh. ШиныISA, EISA или MCA могут управляться шинойPCI с помощью моста сопряжения (рис.

14.3), что позволяет устанавливать в ПК платы устройств ввода-вывода с различными системными интерфейсами. Рис. 14.3. Система на основе PCI PCI поддерживает процедуру прямого доступа к памяти ведущего устройства на шине (bus mastering DMA). Процессор может функционировать параллельно с периферийными устройствами, являющимися ведущими на шине. Кроме того, платы PCI поддерживают:

  • автоматическую конфигурацию Plug
  • совместное использование прерываний (когда один и тот же номер прерывания может использоваться разными устройствами);
  • контроль четности сигналов шины данных и адресной шины;
  • конфигурационную память от 64 до 256 байт (код производителя, код устройства, код класса (функции) устройства и др.).

Персональные компьютеры могут иметь две или больше шин PCI. Каждой шиной управляет свой мост PCI, что позволяет устанавливать в компьютер больше плат PCI (вплоть до 16 — ограничение адресации). Порт AGP С повсеместным внедрением технологий мультимедиа пропускной способности шиныPCI стало не хватать для производительной работы видеокарты.

Чтобы не менять сложившийся стандарт на шинуPCI, но, в то же время, ускорить ввод-вывод данных в видеокарту и увеличить производительность обработки трехмерных изображений, в 1996 году фирмой Intel был предложен выделенный интерфейс для подключения видеокарты — AGP (Accelerated Graphics Port — высокоскоростной графический порт). Впервые порт AGP был представлен в системах на основе Pentium II.

В таких системах чипсет был разделен на два моста (рис. 14.3): «северный» (North Bridge) и «южный» (South Bridge). Северный мост связывал ЦП, память и видеокарту — три устройства в системе, между которыми курсируют наибольшие потоки данных.

Таким образом, на северный мост возлагаются функции контроллера основной памяти, моста AGP и устройства сопряжения с фасадной шиной процессора FSB (Front-Side Bus). Собственно мост PCI, обслуживающий остальные устройства ввода-вывода в системе, в том числе контроллер IDE (PIIX), реализован на основе южного моста. Одной из целей разработчиков AGP было уменьшение стоимости видеокарты, за счет уменьшения количества встроенной видеопамяти. По замыслу Intel, большие объемы видеопамяти для AGP-карт были бы не нужны, поскольку технология предусматривала высокоскоростной доступ к общей памяти. Главная обработка трехмерных изображений выполняется в основной памяти компьютера как центральным процессором, так и процессором видеокарты. AGP обеспечивает два механизма доступа процессора видеокарты к памяти:

  • DMA (Direct Memory Access) — обычный прямой доступ к памяти. В этом режиме основной памятью считается встроенная видеопамять на карте, текстуры копируются туда из системной памяти компьютера перед использованием их процессором видеокарты;
  • DIME (Direct In Memory Execute) — непосредственное выполнение в памяти. В этом режиме основная и видеопамять находятся как бы в общем адресном пространстве. Общее пространство эмулируется с помощью таблицы отображения адресов GARP (Graphic Address Remapping Table) блоками по 4 Кбайт. Таким образом, процессор видеокарты способен непосредственно работать с текстурами в основной памяти без необходимости их копирования в видеопамять. Этот процесс называется AGP-текстурированием.

Чтобы извлечь выгоду из применения порта AGP, помимо требуемой аппаратной поддержки (т.е. графического адаптера AGP и системной платы), необходимую поддержку должны обеспечивать операционная система и драйвер видеоадаптера, а в прикладной программе должны быть использованы новые возможности порта AGP (например, трехмерное проецирование текстур). PCI Express Интерфейс PCI Express (первоначальное название — 3GIO 1) ) использует концепцию PCI, однако физическая их реализация кардинально отличается.

На физическом уровне PCI Express представляет собой не шину, а некое подобие сетевого взаимодействия на основе последовательного протокола. Высокое быстродействие PCI Express позволяет отказаться от других системных интерфейсов (AGP, PCI), что дает возможность также отказаться от деления системного чипсета на северный и южный мосты в пользу единого контроллера PCI Express.

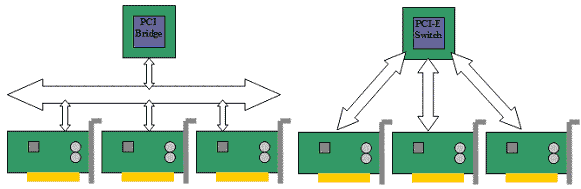

Одна из концептуальных особенностей интерфейсаPCI Express, позволяющая существенно повысить производительность системы, — использование топологии «звезда». В топологии «шина» (рис. 14.5а) устройствам приходится разделять пропускную способность PCI между собой. При топологии «звезда» (рис.

14.5б) каждое устройство монопольно использует канал, связывающий его с концентратором (switch) PCI Express, не деля ни с кем пропускную способность этого канала. Рис. 14.5. Сравнение топологий PCI и PCI Express

Источник: studfile.net
