Как настроить проектор панасоник

Страница 36: Перемещение объектива в исходное положение, 36 — pусский, На проекторе, На пульте дистанционного управления

Advertising

Проецирование

36 — PУССКИЙ

Проверьте подключение внешних устройств, установку проекционного объектива (

стр. 29) и подключение

стр. 32), затем включите питание (

стр. 34), чтобы начать проецирование. Выберите

входной сигнал и настройте изображение.

Проецирование

Выбор входного сигнала

Выберите входной сигнал.

Нажмите кнопки Выбор входа (,

на панели управления или пульте

дистанционного управления.

Проецируется изображение для выбранного

В зависимости от используемого подключенного

устройства и диска DVD, видеокассеты и т. д.,

которые необходимо воспроизвести, изображение

может не отображаться должным образом.

Выберите формат системы, соответствующий

входному сигналу, из меню [ИЗОБРАЖЕНИЕ] 

Проверьте аспектное отношение проекционного

экрана и изображения и выберите оптимальное

аспектное отношение из меню [ПОЛОЖЕНИЕ] 

Настройка фокуса,

масштаба и смещения

Если проецируемое изображение или положение

не правильны при правильной установке

положения проектора и экрана, отрегулируйте

фокус, масштаб и смещение.

■На проекторе

1) Нажмите кнопку на панели

При каждом нажатии этой кнопки экран

настройки переключается в следующем порядке:

[ФОКУС] [УВЕЛИЧЕНИЕ] и [ПЕРЕМЕЩЕНИЕ].

2) Выберите элемент и нажмите ▲▼◀

▶ , чтобы настроить его.

■На пульте дистанционного

1) Нажмите кнопки Объектив

пульте дистанционного управления.

2) Выберите элемент и нажмите ▲▼◀

▶ , чтобы настроить его.

Меню настройки масштаба будет отображаться

даже при использовании объектива без функции

Чтобы выполнить настройку быстрее, нажмите и

удерживайте ▲▼◀▶ в течение трех или более

Перед настройкой фокуса рекомендуется

непрерывно проецировать изображения в

течение не менее 30 минут.

[ФОКУС] отображается желтым, так что

отображаемый элемент меню можно распознать

по цвету, даже когда проектор не сфокусирован,

а отображаемые знаки неразборчивы. (По

Отображаемый цвет параметра [ФОКУС]

отличается в зависимости от установки в меню

[ВИД ЭКРАННОГО МЕНЮ] (

Перемещение объектива в

исходное положение

1) Нажмите кнопку на панели

управления или кнопку на

пульте дистанционного управления

на три секунды или более.

2) Пока отображается меню

[ИСХОДНОЕ ПОЛОЖЕНИЕ] (в течение

примерно пяти секунд), нажмите

ИСХОДНОЕ ПОЛОЖЕНИЕ

[ENTER]
[MENU] ОТМЕНА

[В ПРОЦЕССЕ] отображается на экране

меню, и объектив возвращается в исходное

Видеотест проектора Panasonic pt530u

Исходное положение объектива — это положение

объектива, при котором выполняется замена

объектива или хранение проектора. Данное

положение не является оптическим центром

Источник: www.manualsdir.ru

Кинотеатральный LCD-проектор Panasonic PT-AE700

Проектор Panasonic PT-AE700 является следующей моделью после очень удачной PT-AE500 в кинотеатральной линейке проекторов от Panasonic. Поле двух качественных скачков — использование технологии, уменьшающей сетку между пикселями на изображении (PT-AE300) и переходу к матрице с разрешением 1280×720 (PT-AE500) — развитие перешло в экстенсивную фазу: увеличился корпус, стало больше функций и технологий с длинными многосложными названиями, апелляции к Голливуду персонифицировались в виде Mr. David Bernstein — специалиста по переводу кино в видео, возросли диапазон оптического трансфокатора и яркость, разъем DVI-D трансформировался в HDMI-разъем т. д.

Комплект поставки

• Проектор
• Инструкция по эксплуатации на нескольких языках, включая русский
• Кабели

• Видео, RCA-RCA, 3 м
• Питания, 3 м

Паспортные технические характеристики

• Более 3000 ч в режиме низкой мощности лампы
• 3000 ч в режиме высокой мощности лампы и включенном режиме динамической диафрагмы
• 2000 ч в режиме высокой мощности лампы и выключенном режиме динамической диафрагмы

• Видео, композитный, RCA
• Видео, S-Video
• Видео, компонентный Y/Cb/Cr (Y/Pb/Pr), 3 RCA
• Видео, компонентный RGB, SCART
• Видео, VGA, mini D-sub 15 pin
• Видео, HDMI

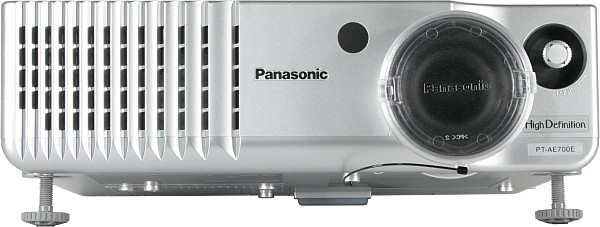

Внешний вид

По дизайну проектор явно проигрывает предыдущим моделям, но стиль Hi-Fi сохранился (серебристый минимализм и кнопки под точеный металл), разве что общая угловатость уменьшилась. Корпус и кнопки, конечно, пластиковые, но линзы большого объектива помещены в алюминиевую оправу. Все электрические разъемы свободно размещены на задней панели.

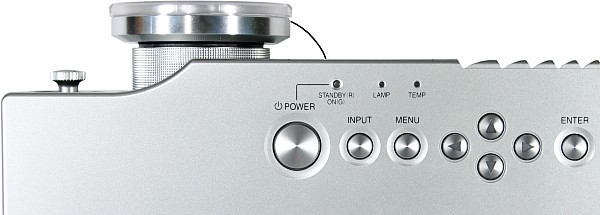

Разъем для замка Кенсингтона — на правом боку. По всему периметру — решетки вентиляции, где побольше, где поменьше. ИК-приемник только один — спереди. 8 кнопок управления и 3 светодиодных индикатора расположены на верхней панели, ближе к объективу.

Рядом с объективом находится джойстик 2D-сдвига. Данная опция и кинотеатральное предназначение проектора обусловили атавизм ножек, регулирующих подъем передней части проектора, — у них даже нет кнопок высвобождения, они просто вывинчиваются из корпуса.

Для крепления к кронштейну предназначены 3 металлические втулки с резьбой на днище проектора.

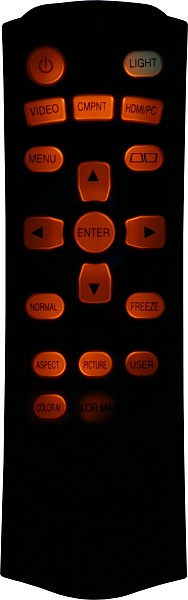

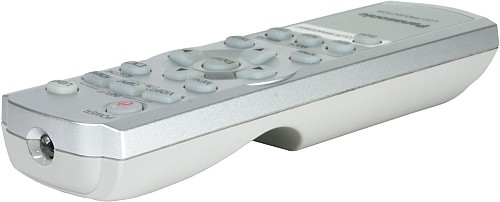

Пульт

Пульт практически такой же, как и у PT-AE500, добавилась только одна кнопка. Пульт небольшой (43×135×22,3 мм), легкий (70 г с батарейками), в руке лежит удобно. Кнопок не много, они хорошо дифференцированы и сгруппированы так, что перехватывать пульт не приходится, а нужная кнопка находится на ощупь. Кнопка включения подсветки фосфоресцирует, а яркости подсветки достаточно, чтобы в темноте найти нужную кнопку.

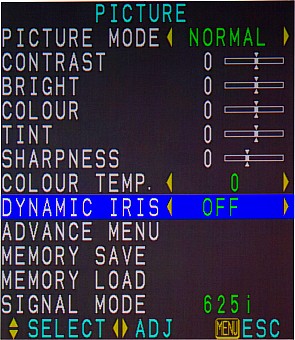

Меню

Экранное меню у всех побывавших у нас на тестах проекторов Panasonic одинаковое. Меняется только количество пунктов. Данный проектор не стал исключением, а, значит, также снабжен очень удобным меню.

Напомним основные положительные свойства: крупный, хорошочитаемый шрифт, понятные термины, подсказка внизу страницы, быстрый сброс к значению по умолчанию выбранного параметра или настроек на всей странице кнопкой NORMAL, индикация метками заводских значений и зеленым цветом отклонений от них, понятная и быстрая навигация (этому способствует и быстрая отрисовка страниц меню), при изменении любого параметра, влияющего на изображение, меню убирается с экрана, и остается только ползунок внизу экрана, что облегчает настройку картинки,

и, наконец, понятная и грамотная русификация.

Подключение к источнику сигнала

Подключать проектор к источникам сигнала просто: 6 видеовходов имеют стандартные разъемы, которые и нужно использовать по их прямому назначению. Никаких «фирменных» разъемов и совмещения функций.

Источники видеосигнала с интерфейсом DVI-D можно подключить к проектору с помощью переходника с DVI на HDMI (напомним, что электрически эти интерфейсы полностью совместимы, в цифровой части, конечно). Видимо, проектор поддерживает шифрование HDCP, но ни в руководстве, ни на сайтах Panasonic об этом не сказано. Переключение между источниками осуществляется или перебором всех с помощью кнопки INPUT на корпусе проектора, или тремя кнопками (VIDEO, CMPNT, HDMI/PC), отвечающими за три группы, в которые входят композитный и S-Video-вход, компонентный и SCART, VGA и HDMI-входы, соответственно. В случае SCART-подключения проектор автоматически распознает анаморфированную картинку формата 16:9 (если параметр WSS имеет значение ON). Автораспознавания активного подключения нет.

Управление проекцией

Фокусировка изображения на экране осуществляется вращением внешнего ободка объектива, а изменение фокусного расстояния — вращением ребристого кольца на объективе.

Джойстик рядом с объективом позволяет сдвигать объектив вправо-влево и вверх-вниз так, что изображение при этом сдвигается максимум на 63% от высоты по вертикали и на 25% от ширины по горизонтали относительно центрального положения. При сдвиге по горизонтали и по вертикали одновременно, максимальные значения ниже, область возможных перемещений представляет собой ромб:

Положение объектива фиксируется поворотом джойстика по часовой стрелке. Функция цифровой корректировки вертикальных трапецеидальных искажений (±30 градусов) вызывается или кнопкой пульта, или выбором пункта KEYSTONE в главном меню. В зависимости от типа подключения и видеосигнала доступно до 7 режимов трансформации изображения.

Такое разнообразие позволяет для различных типов изображений (4:3, анаморфированное, различные варианты LetterBox) подобрать наиболее оптимальный режим, позволяющий максимально использовать площадь проекции с соотношением сторон 16:9. Отметим наличие режима JUST, растягивающего картинку 4:3 на экран 16:9 без искажений в центре экрана. Переключение режимов — кнопкой ASPECT на пульте или через меню (страница POSITION, параметр ASPECT). Только кнопкой FREEZE пульта ДУ можно перевести проектор в режим стоп-кадра, и, наоборот, только посредством экранного меню вывод изображения временно приостанавливается (параметр SHUTTER на главной странице). В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление).

Проектор среднефокусный, поэтому при фронтальном проецировании может располагаться примерно на линии первого ряда зрителей или за ними. Вообще, большой диапазон оптического трансфокатора и наличие функции сдвига объектива позволяют в очень широких пределах варьировать место установки проектора относительно экрана без заметного ухудшения качества изображения.

Настройка изображения

Система управления яркостным и цветовым балансом, реализованная в проекторе Panasonic PT-AE700, самая продвинутая и сложная из всех, которые нам встречались. Значительно облегчает настройку проектора то, что данная система неявно подразделяется на три уровня сложности. Первый, так сказать базовый, реализованный во всех проекторах Panasonic доступен посредством ряда настроек (их количество меняется в зависимости от типа подключения и сигнала) в меню PICTURE.

Это — контрастность, контурная резкость и корректировка цветовой температуры (5 шагов от -2 до +2). Базовый цветовой баланс задается текущим режимом, выбираемым в списке PICTURE MODE (альтернатива — последовательный перебор режимов кнопкой PICTURE MODE на пульте).

Всего режимов 7: NORMAL, DYNAMIC, CINEMA 1, CINEMA 2, CINEMA 3, VIDEO и NATURAL. Параметр DYNAMIC IRIS отвечает за включение режима динамического изменения гамма-кривой и светового потока, в зависимости от яркостного баланса исходного изображения. Возможно, в некоторых случаях этот режим улучшит восприятие изображения, или, по крайней мере, позволит реже прибегать к ручной настройке яркостного баланса. И уж точно наличие этой функции позволяет указывать в паспортных характеристиках контрастность 2000:1, иногда и без указания, что это, так называемая «динамическая» контрастность. Второму уровню сложности соответствуют настройки, находящиеся на странице ADVANCE MENU.

Там находятся 3 параметра, меняющие гамма-коррекцию для трех диапазонов яркости (GAMMA HIGH/MID/LOW) и 6 настроек меняющих контрастность и яркость цветов триады (CONTRAST R/G/B и BRIGHT R/G/B). Пункт COLOR MNGMT на странице ADVANCE MENU (быстрый вызов — кнопка COLOR MANAGEMENT на пульте) позволяет перейти на третий и последний уровень управления цветом. Здесь пользователю предоставляется возможность тонкой настройки изображения, используя в качестве основы текущий режим из списка PICTURE MODE. Коррекция режима осуществляется изменением насыщенности, оттенка и яркости выбранного цвета.

Цвет выбирается курсором в виде перекрестия, всего может быть выбрано до 8 опорных цветов,

а в пользовательских профилях может быть сохранено 3 таких набора.

В дальнейшем для текущего режима может быть выбран или его фабричный профиль (NORMAL), или один из пользовательских (USER1/2/3), который, при необходимости, можно отредактировать, т.е. изменить, удалить или добавить опорные цвета.

Настройки изображения можно сохранить в 6 пользовательских профилях (пункт MEMORY SAVE). Немного упрощая можно сказать, что выделяется 3 профиля для VGA-подключения и 3 для всех остальных типов подключений. Загрузка профилей или через меню (пункт MEMORY LOAD), или кнопкой USER MEMORY пульта ДУ. Также настройки автоматически сохраняются для каждого типа подключения и вида видеосигнала (по крайней мере, раздельно для NTSC и PAL). Для аналоговых видеосигналов можно включить режим подавления видеошумов (параметр NR в меню OPTION).

Измерение яркостных характеристик

Звуковые характеристики

Проектор очень тихий. В режиме пониженной мощности лампы система вентиляции работает практически бесшумно, а при высокой яркости лампы можно услышать тихое шелестение вентиляторов, на которое обращаешь внимание, только если прислушаться в паузах саундтрека.

VGA-подключение

Тестирование проводилось при разрешении 1280 на 720 пикселей (вертикальная частота 60 Гц). Белое поле довольно равномерное, только в правой части экрана появляется еле заметный красноватый оттенок. Черное поле равномерное и без цветных разводов, но на нем присутствует небольшой очень слабый блик. Геометрия идеальная, как и качество воспроизведения оттенков серого.

Темных границ между пикселями нет вообще, при этом визуального уменьшения четкости изображения (по сравнению с проекторами без технологии SmoothScreen) не наблюдается. Ширина цветной каймы, возникающей из-за хроматических аберраций объектива, не превышает 1/3 пикселя. Автоподстройка под параметры VGA-сигнала работает быстро и правильно.

Работа с источником композитного и компонентного видеосигнала

Выводы

Проектор Panasonic PT-AE700 — это достойное продолжение кинотеатральной линейки проекторов от Panasonic. Данный аппарат может служить основой для создания домашних кинотеатров продвинутого уровня, при этом для полного раскрытия его потенциала рекомендуем использовать подключение по HDMI-интерфейсу.

Достоинства:

• Хорошее качество изображения
• Очень тихая система охлаждения
• Уникальная система управления цветом
• Наличие 6 типов видеовходов, в том числе HDMI
• Большой диапазон оптического трансфокатора и наличие функции сдвига объектива
• Удобный пульт ДУ с подсветкой
• Русифицированное меню

Недостатки:

• Контрастность ниже, чем, например, у Panasonic PT-AE500
• Аналоговый видеотракт имеет ограничение по цветовой четкости

Благодарим представительство Panasonic в России
за предоставленный на тестирование проектор Panasonic PT-AE700

Источник: www.ixbt.com
