Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.
Используемые инструменты
Для начала снимаем заднюю крышку, достаем аккумулятор, SIM-карту, карточку памяти. Затем выкручиваем 4 винта, обведенные кружками, на фотографии.
Должно получиться вот так.
Затем располовиним корпус. Для этого воспользуемся сначала инструментом для разбора корпусов SRT-6, вставим его между панелью с клавиатурой и синей частью корпуса и проведем от края до края корпуса, открывая внутренние защелки.
как снять заднюю крышку сотового телефона
Далее воспользуемся инструментом для разбора корпусов типа «лопатка» (на фото мастер использует плоскую отвертку, если вы захотите использовать плоскую отвертку, то не поленитесь и оберните жало плотной бумагой, это снизит вероятность повреждение корпуса). Вставляет инструмент в место, показанное отверткой, и поддеваем панель корпуса.
Тоже самое с другой стороны.
После этого панель легко снимается.
Отсоединяем шлейф дисплея. В этом месте лучше воспользоваться пластиковым инструментом для разбора корпусов или пластиковой лопаткой. Ну или отверткой, обернутой в бумагу. Без опыта легко повредить шлейф острым жалом отвертки.
Должно получиться так.
Немного поддеваем деталь, указанную на фотографии отверткой, и достаем материнскую плату из корпуса телефона.
Samsung A10s как снять крышку
Аккуратно поддеваем защитное стекло дисплея. Для этого лучше использовать пластиковую твердую лопатку, но за неимением таковой мастер пользуется плоской отверткой. Без должного опыта это может привести к повреждению стекла. Защитное стекло приклеено на двусторонний скотч и если прогреть его феном, то снять его будет значительно проще.
Поддеваем с противоположной стороны и снимаем защитное стекло.
Защитное стекло снято. Перед нами дисплей.
Аккуратненько поддеваем дисплей и достаем его из корпуса. Можно надавить на дисплей с обратной стороны чтобы достать его из корпуса 🙂
Дисплей можно заменить.
Продолжаем разбор. Отсоединим шлейф от материнской платы.
Готово. Затем выкрутим три винта, отмеченные на фотографии.
Теперь мы получили доступ к микросхемам. Не у всех телефонов защитные щиты снимаются так просто 🙂
Снимаем камеру и динамик.
Собирать все можно в обратном порядке. Перед установкой защитного стекла дисплея посадочное место лучше зачистить от старого клея и обезжирить.
Рекомендую еще интересное:
Если вам понравилось, пожалуйста, не поленитесь кликнуть «мне нравится» или «поделиться» или «+1» чуть ниже, или кинуть ссылку на статью в свой блог или форум. Спасибо 🙂
Вы можете оценить эту статью:
Источник: paulov.ru
Как разобрать.
Блог посвящен разбору устройств. Здесь вы найдете схемы разборок мобильных телефонов, мобильных устройств и другой техники.
понедельник, 19 сентября 2011 г.
Как разобрать Samsung GT-S3600i
В статье предлагается схема разборки телефона Samsung GT-S3600i. Здесь вы можете найти информацию о том, как разобрать Samsung GT-S3600i, собрать телефон можно в обратном порядке.
Для разбора использовались следующие инструменты: отвертка фигурная, лопаточка, медиатор, пинцет. Отвертку желательно использовать намагниченную, так как болты достаточно маленькие.
Снимаем заднюю крышку и вытаскиваем аккумулятор.
Выкручиваем четыре болта с помощью фигурной отвертки. Болты отмечены на рисунке.

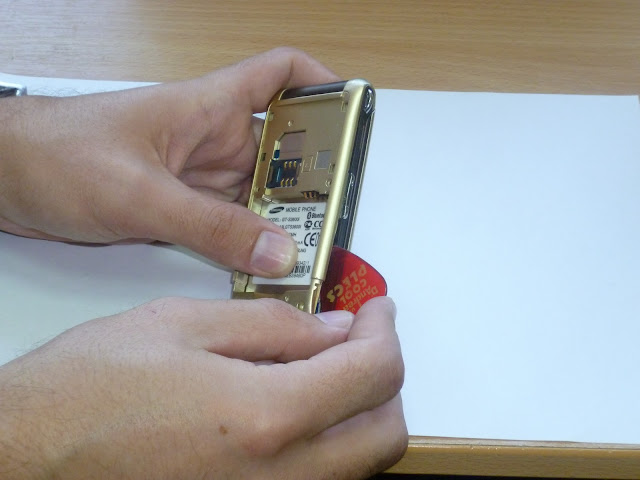

С помощью медиатора поддеваем заднюю панель телефона и открываем защелки. Желательно открывать заднюю панель начинать снизу, так как там защелки более мягкие.
После открытия задней панели, ее можно отложить. Задняя панель не содержит никаких деталей.
Отсоединяем шлейф экрана сверху, шлейф клавиатуры слева и разъем антенны справа внизу. Выкручиваем болт слева наверху платы.
После этого можно поддеть лопаточкой плату и снять ее.Также вытаскиваем кабель антенны и вытаскиваем саму антенну.
Путем нажатия на защелку, снимаем верхнюю часть телефона с экраном.
Получается две части: часть с экраном и передняя панель основного блока.
Начнем с передней панели. Вытаскиваем с помощью пинцета втулку. Втулка служит креплением для блока с экраном.
Выкручиваем два болта, держащих металлическую планку с клавиатурой.
Снимаем планку и вытаскиваем кнопки клавиатуры. На металлической планке находится сама клавиатура.
Далее приступаем к разбору верхнего блока.
Используя иголку, вытаскиваем резиновые затычки и выкручиваем два болта на крышке.
Медиатором вскрываем крышку. Не стоит боятся сильного хруста крышки, защелки очень плотные. Несколько раз проводим медиатором и отщелкиваем крышку.
Один из проблемных промежутков нижняя часть. Будьте аккуратнее и не повредите шлейф.
Снимаем крышку. На наружной части блока нет деталей и ее можно отложить. Далее приступаем к разбору внутренней части.
Медиатором или лопаточкой поднимаем плату вместе экраном. Также следует отклеить динамик, вибродвигатель и камеру. Будьте осторожны извлекая камеру, шлейф камеры очень хрупкий и может порваться. После этого можно отсоединить основной шлейф и камеру от платы.
Получаем четыре составляющие: шлейф, экран с платой, внутренняя крышка и камера.
Вот и все, разбор телефона закончен. Удачного ремонта.
Источник: desmob.blogspot.com
Разборка сотового телефона Samsung GT-C3752 DUOS
В ремонт поступил сотовый телефон Samsung GT-C3752 DUOS с заявленной неисправностью — упал в воду, необходимо разобрать и посмотреть его на наличие окислов. Это, конечно, не Samsung Galaxy Duos, но все равно жалко телефон. Аккумуляторную батарею владелец вынул из телефона сразу же после попадания воды, и это очень правильное решение.
Ну что ж, будем разбирать, смотреть, что с ним стало после попадания влаги.
Снимаем заднюю крышку:
Откручиваем 4 винта:
Аккуратно, медиатором, отщелкиваем заднюю часть телефона по всей длине корпуса:
Должно получиться вот так:
Аккуратно, плоской отверткой, подцепляем плату:
Приподнимаем ее и отсоединяем шлейф:
В итоге должно получиться вот так:
Откручиваем 2 винта и снимаем защитный экран:
Внимательно осматриваем плату — никаких следов влаги. Ну что ж, давайте разбирать верхнюю часть слайдера:
Откручиваем 6 винтов (потом я их по-моему обратно закрутил, т.к. можно спокойно разобрать телефон и не выкручивая эти 6 винтов):
Откручиваем 2 винта снизу телефона:
2 винта сверху телефона:
Аккуратно медиатором вскрываем верхнюю часть слайдера по всей длине (на этой фотографии, кстати, видно, что 6 винтов закручены обратно):
Получилось вот так:
Приподнимаем плату плоской отверткой:
Внимательно осматриваем все части сотового телефона. Видим, что присутствует небольшой окисел в правой части платы клавиатуры. Удаляем его смоченной в спирте зубной щеткой. В остальных местах плат все чисто. Вот что значит вовремя вытащить аккумуляторную батарею.
Собираем телефон в обратной последовательности. Вставляем две проверочных сим карты (теле2 и мтс). Включаем:
Делаем несколько входящих и исходящих вызовов. Все отлично работает — микрофон и динамик не намокли.
Все фотографии сделаны фотоаппаратом Kodak EasyShare C1530.
