Как узнать что за ик приемник и его распиновку? С виду похож на такой:http://chipdip.ru/product0/144064998.aspx только а металлической рубашке.
И как элементароно заставить его работать?
Код: Выделить всё • Развернуть
#include
void main()
DDRC = 0x88;
DDRD = 0x40;
if (PINC.0 == 0)
PORTC.0 = 1;
else
PORTC.5 = 1;
>
Re: ИК — приемник
yak-40 » 12 дек 2009, 23:01
1. Подключить питание согласно даташита.
2. Подключить к выходу тестер/осцилограф/светодиод.
3. Посветить на него пультом от телевизора/видеомагнитофона/CD
4. Увидеть результат на тестере/осцилографе/светодиоде.
— Этот человек — не человек! это робот!
— Как? уже делают?!
— Делают.
Re: ИК — приемник
CiSi » 13 дек 2009, 00:18
Даташита нет, по этом и незнаю куда подключается питание, но сейчас это вроде нащупал.
Так как не знаю что за ик приюмник по этому и не смог найти на него доку.
Как проверить инфракрасный фотоприемник
После долгих мучений на выходе приемника всетаки появился высокий уровень.
Свечу на него пультами от тв, сд, и т.д. но приемник не как не реагирует.
что то опять не так
Re: ИК — приемник
yak-40 » 13 дек 2009, 00:26
Может частота не та?
— Этот человек — не человек! это робот!
— Как? уже делают?!
— Делают.
Re: ИК — приемник
CiSi » 13 дек 2009, 00:42
еще помучился, и кое что обнаружил.
питание ~5В, начинаю включать кнопки пультов и напряшение на выходе приемника падает до 3.7В, но этого достаточно много для включения микроконтроллером светодиода.
предел понижения напряжения зависит от частоты (наверное), так как использую один пульт — одно напряжение, другой — другое.
Re: ИК — приемник
contr » 14 дек 2009, 15:20
В TSOP спецом АРУ стоит и ограничитель. Девайс принимает код (последовательность нулей и единиц) пульта, а не занимается измерением уровня сигнала.
Пульт передает коды с паузами между посылками (они разные в разных пультах, как и сами коды), вот и получается среднее напряжение порядка 3,7В.
Re: ИК — приемник
CiSi » 14 дек 2009, 15:59
Так как же мне тогда с помощью мк поймать сигнал с TSOP?
Re: ИК — приемник
contr » 14 дек 2009, 16:18
Что TSOP что-то принял МК узнает по появлению «0» (логический ноль) на его выходе. Примерно так
Код: Выделить всё • Развернуть
while(tsop==1); // ждем «0»
led=1; // зажигаем индикацию
Вариант ес-но не единственный. Можно прерывание по «0» на ногу повесить. Можно интегратор на выход ТСОПа и АЦП/компаратор задействовать, если уровень (вернее качество прохождения сигнала) интересен. Можно вместо пульта свой непрерывный сигнал подать.
Re: ИК — приемник
CiSi » 14 дек 2009, 17:07
Сделал вот так:
Код: Выделить всё • Развернуть
#include
#include
void main()
DDRC = 0xff;
DDRD = 0x70;
while(PIND.0 == 1); // ждем «0»
PORTC.5 = 1; // зажигаем индикацию
>
При включении питания диод загорается, а при нажатии на кнопки пульта не чего не происходит, хотя он должен гаснуть.
Re: ИК — приемник
Myp » 14 дек 2009, 18:30
проверяется элементарно
на сигнальную ногу вешается светодиодик и светится пультом
если работает то светодиод радостно моргает
На вопросы отвечает Бригадир Телепатов!
Всё уже придумано до нас!
Re: ИК — приемник
contr » 14 дек 2009, 18:51
При включении питания диод загорается,
Вероятно Вы его забыли выключить прежде чем ТСОП проверять
Избавить от этого может небольшое изменение кода
Код: Выделить всё • Развернуть
while(1)// крутимся в цикле
if(PIND.0 == 0) // пришел «0»
PORTC.5 = 1; // зажигаем индикацию
delay(1..2sec); // чтобы успеть заметить
>
PORTC.5 = 0; // гасим
>// конец цикла
Re: ИК — приемник
CiSi » 14 дек 2009, 23:07
>contr
СПС
Вот счас заработало (хотя я и пробовал что то пордобное написать), только иногда светодиод самопроизвольно загорается — помехи наверное какие нибудь.
Re: ИК — приемник
contr » 14 дек 2009, 23:43
только иногда светодиод самопроизвольно загорается — помехи наверное какие нибудь.
Чтобы такого не происходило можно подключить выход ТСОПа через 1..10к и повесить конденсатор 0,1мкф на МК.
Или решить проблему программно повторной проверкой.
Re: ИК — приемник
CiSi » 22 дек 2009, 22:18
Теперь возник такой вопрос: как мне задать в СVAVR частоту ИК диода, частота кварца 16МГц?
на сегодняшний момент имеем код:
Код: Выделить всё • Развернуть
#include
#include
void main()
DDRC = 0xff;
DDRD = 0x02;
DDRB = 0xff;
PORTB = 0x00;
PORTD.1 = 1;
while(1) < // цикл
if (PIND.0 == 0) < // пришел «0»
PORTC.5 = 1; // зажигаем индикацию
delay_ms(100); // чтобы успеть заметить
>
PORTC.5 = 0; // гасим
>>// конец цикла
Блин ппц, около года ни чего неписал (в смысле программы) сейчас тяжеловато, да и сессия — ппц!
Re: ИК — приемник
contr » 23 дек 2009, 15:54
Еще легче
Код: Выделить всё • Развернуть
while(1)// цикл
<
PORTC.6 = 1; // зажигаем ИК диод
delay_us(13); // половинка периода
PORTC.6 = 0; // гасим
delay_us(13);
>
На выходе получим меандр с частотой ~38kHz. Эту частоту нужно подогнать под используемый TSOP.
Более продвинутый вариант — использование модуля PWM. Тогда основная прога не отвлекется на обслуживание ИК излучателя и мощность программно менять проще
Источник: roboforum.ru
Как проверить инфракрасный приемник на тв приставке
С. ЗОРИН, г. Рязань
На страницах журнала уже было описано несколько ретрансляторов ИК сигналов. Еще один оригинальный способ рассмотрен в помещаемой здесь статье.
У большинства владельцев спутниковых приемников (ресиверов), подключенных к домашним телесетям, часто возникает необходимость управлять ресивером не только в той комнате, где он находится, но и в другой. В этом случае можно использовать И К ретрансляторы, которые были неоднократно рассмотрены на страницах журнала «Радио» [1—4]. ИК сигнал в них передается либо по отдельной линии, либо по ВЧ каналу. Очевидно, что прокладка дополнительной линии довольно трудоемка и не всегда возможна, а ВЧ ретрансляторы сложнее как в сборке, так и в настройке.
В предлагаемом варианте посылаемый сигнал с ПДУ после преобразования проходит по кабелю телесети, по которому приходит и телевизионный сигнал на телевизор. Устройство питают от стабилизированного источника напряжения 12 В. Так как обычно в телесеть входит антенный усилитель или усилитель мощности, устройство можно
питать от блока питания этих усилителей, если его запас мощности это позволяет. Потребляемый устройством ток при отсутствии ИК сигналов — около 5 мА, а при трансляции сигналов ПДУ значение среднего тока— 10. 20 мА.

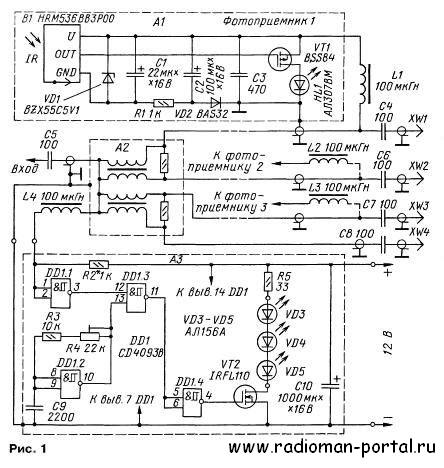

Принципиальная схема устройства изображена на рис. 1. Оно состоит из фотоприемника А1 и формирователя A3, подключенных к разветвителю телесети А2. Телесети с таким разветвителем описаны в [5, 6]. Телевизионный радиосигнал с входа через разветвитель А2, конденсаторы С4— С8 и разъемы XW1, XW2, XW3 и XW4 проходит на телевизоры. Сигнал с ПДУ принимается интегральным
приемником ИК излучения В1, преобразуется в последовательность импульсов, которые поступают на затвор полевого транзистора VT1. Он формирует импульсный сигнал в кабеле телесети. Помех телевизионному сигналу он практически не создает. Питание на фотоприемник А1 подано по тому же кабелю через резистор R2, дроссель L4, трансформатор разветвителя А2 и дроссель L1. Элементы VD1, VD2, С1, С2, СЗ и R1 в цепи питания фотоприемника обеспечивают малый уровень пульсаций напряжения для приемника ИК излучения В1. Светодиод HL1 позволяет контролировать прохождение сигналов с ПДУ
Импульсы с фотоприемника А1 через телесеть приходят на формирователь A3, который содержит пороговый элемент DD1.1, генератор импульсов заполнения на элементе DD1.2, коммутатор DD1.3, инвертор DD1.4 и выходной полевой транзистор VT2, работающий в переключательном режиме. Диоды ИК излучения VD3—VD5 служат нагрузкой полевого транзистора.
Применение полевых транзисторов в фотоприемнике А1 и формирователе A3 обусловлено их хорошими энергетическими показателями и отсутствием необходимости применения ограничительных резисторов в их управляющих цепях.

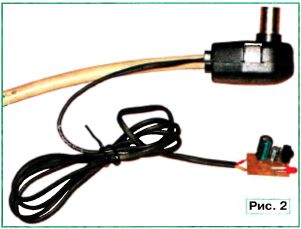

Фотоприемник А1, внешний вид которого показан на рис. 2, устанавливают возле телевизора с разъемом XW1 в той комнате, из которой необходимо ретранслировать сигнал ПДУ. Элементы L1, С4, L2, С6, L3, С7, С8 (см. рис. 1) расположены в переходных блоках, которые обычно используют для питания антенных усилителей (блок виден на рис. 2 сверху). Формирователь A3, внешний вид которого представлен на рис.
3, размещают в любом удобном месте, оптимальном с точки зрения длины соединительных проводов. Дроссель L4 монтируют рядом с разветвителем, а диоды VD3—VD5 должны находиться на расстоянии 2. 4 м напротив ресивера. Диоды и разветвитель соединяют с формирователем обычной неэкранированной парой проводов или простым телефонным кабелем.

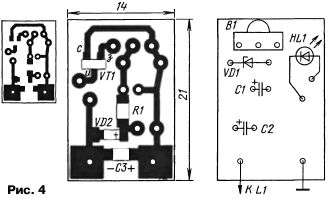

Чертежи печатных плат фотоприемника и формирователя, а также расположение деталей (для фотоприемника в увеличенном вдвое масштабе) даны на рис. 4 и 5 соответственно. Все постоянные резисторы, керамические конденсаторы и диод VD2 — элементы
типоразмеров 1206 и 0805 для поверхностного монтажа. Первоначально печатная плата фотоприемника была помещена в экранированный корпус, но дальнейшая эксплуатация показала, что и без экрана помехоустойчивость устройства вполне достаточна.
Вместо указанного на схеме приемника ИК излучения можно использовать TSOP1736 с учетом другой цоколевки. Стабилитрон VD1 — любой на напряжение 4,7—5,6 В. HL1 — свето-диод с прямым предельным током не менее 15 мА. Вместо полевого транзистора BSS84 (VT1) подойдет биполярный КТ3107Ж, в базовую цепь которого нужно включить резистор сопротивлением 47 кОм. Микросхема CD4093B заменима отечественным аналогом К561ТЛ1. Вместо полевого транзистора IRFL110 можно использовать IRFR110, IRFM110, IRFU110 или КТ972 с любым буквенным индексом и резистором сопротивлением 1 кОм в базовой цепи.
Светодиоды И К излучения VD3—VD5 можно использовать практически любые, применяемые в ПДУ. Главное только, чтобы не был превышен допустимый импульсный ток диодов. Его определяют по формуле:
I имп = U R5 / R5 = (U п ит — U vt2откр — nU пр ) / R5,
где п — число ИК диодов; Unp — прямое падение напряжения на одном диоде И К излучения. Для транзистора IRFL110 напряжение U vt2откр принимаем равным нулю, а напряжение Unp для ИК диодов — 2 В. Следовательно, получим U имп = 6 / R5. Число светодиодов можно уменьшить, увеличив, соответственно, сопротивление резистора R5. Однако при этом уменьшится излучаемая мощность, а значит, могут снизиться надежность срабатывания и допустимое расстояние между ИК диодами и ресивером.
Перед первым включением устройства разъемы XW1—XW4 отключают от телевизоров. Включив его, проверяют отсутствие напряжения на этих разъемах, которое может попасть на них при неправильном монтаже. Далее контролируют осциллографом импульсы на выводах 1 и 2 элемента DD1.1 при нажатии кнопок ПДУ, поднесенного к фотоприемнику.
Значение напряжения низкого уровня должно быть равно 1.. .2 В, а высокого уровня — около 9 В. При этом светодиод HL1 должен светить только при нажатии кнопок ПДУ. Если значение высокого уровня ниже 7 или выше 10 В, необходимо подобрать резистор R2. Затем подстроечным резистором R4 устанавливают на выводе 10 элемента DD1.2 частоту следования импульсов 36 кГц (частота заполнения).
В заключение, измерив осциллографом напряжение UR5, определяют ток 1имп. Он должен быть равен 50. 80 % от максимально допустимого значения тока для используемого диода И К излучения.
Разветвитель А2 в телесети может отличаться от показанного на рис. 1. Главное, чтобы при доработке телесети была обеспечена гальваническая связь формирователя с фотоприемником и исключена такая связь с телевизорами, ресивером и другими источникамителевизионного сигнала. Для управления ресивером из других комнат (в нашем случае еще две) в каждой из них нужно установить фотоприемник и подключить его к дросселю L2 или L3. При этом необходимо проверить уровень импульсного сигнала на выводах 1 и 2 элемента DD1.1 и подбором резистора R2 выбрать компромиссное значение для всех фотоприемников.
Еще несколько слов о частоте заполнения. У автора при частоте 36 кГц ретранслятор надежно работает со всеми видами аппаратуры, в том числе и с ресиверами РАСЕ и МЕТАВОХ. Возможно, что с какими-нибудь ресиверами, у которых частота заполнения существенно отличается от значения 36 кГц, надежность ретранслятора снизится.
При этом светодиод HL1 будет включаться только в том случае, когда ПДУ подносят вплотную к фотоприемнику (нормальное расстояние должно быть не менее 2 м). Тогда придется подобрать другой ИК приемник и резистором R4 установить другую частоту заполнения. Подробнее об этом можно прочитать в [3].
1. Смирнов И. Простые устройства для видеоаппаратуры. — Радио, 2002, № 8, с. 6, 7.
2. Петропавловский Ю. Многокомнатная видеоаудиосистема. — Радио, 2004, № 3, с. 14, 15,24.
3. Петропавловский Ю. «Удлинитель» для пультов дистанционного управления. — Радио, 2005, № 5, с. 12—15.
4. Петрусь С. «Радиоудлинитель» ИК ПДУ спутникового тюнера. — Радио, 2007, № 6 с. 12, 13.
5. Нечаев И. Активный разветвитель ТВ сигналов. — Радио, 2000, № 4, с 12.
6. Потачин И. Кабельная телевизионная мини-сеть. — Радио, 2002, № 11, с. 6, 7.
Вас может заинтересовать:
- Акустическое реле
- Пропорциональный термостабилизатор для инкубатора
- Электрошок от 5 В
- Регулятор сетевого напряжения
- Шагомер на микроконтроллере ATtiny2313
Источник: www.radioman-portal.ru
ик приемник
Ответ от Antilamer Online[гуру]
Другим пультом, аналогичным и заведомо исправным. Остальные способы требуют разборки телевизора.
Ответ от Ўран[новичек]
камерой мобили ИК приемник ТВ не протнстируешь
Ответ от Dmitry[гуру]
Подключить осциллограф на выход фотоприёмника и «посветить» в фотоприёмник заведомо исправным пультом. Вы должны увидеть пачки импульсов. На осциллографе желательно поставить ждущий режим развёртки.
Ответ от BEK[гуру]
Можно без оциллографа обойтись. С помощью обычного китайского мультиметра можно «снять» ЭДС ИК приемника. Для этого надо ставить режим мультиметра на 2000 милливольт, и подключить щупы на выход ИК приемника. Исправный светодиод должен давать около 0.3 — 0.5 вольт. Лучше конечно проверять точно таким же рабочим пультом
