Как проверить сетевой фильтр стиральной машины Самсунг

Основной способ, как проверить сетевой фильтр стиральной машины мультиметром, состоит из 2 этапов. Сначала деталь внимательно осматривают и при отсутствии повреждений прозванивают мультиметром. Если напряжения на выходе нет, узел вышел из строя и требует замены. О том, как проверить его и установить новый элемент, рассказывается в этом материале.

Назначение и виды

Прежде чем понять, как разобрать сетевой фильтр, нужно разобраться с его назначением. Это небольшой прибор, играющий важную роль в защите стиральной машины от перепадов напряжения, которые возникают:

• внутри самого агрегата;
• во внешней электросети из-за нестабильной подачи тока.

По сути, это предохранитель, который блокирует любые колебания, частота которых не соответствует стандартной (50 Гц). Даже если электричество в квартиру подается штатно, во время стирки часто возникают пиковые нагрузки и, наоборот, провалы электроэнергии.

В результате могут возникнуть неисправности сетевого фильтра для списания, в крайних случаях он может даже сломаться, но зато убережет саму машинку. Узел защищает агрегат как от скачков напряжения, так и от его уменьшения. В последних случаях двигатель сильно нагревается и может сгореть, но чтобы этого не случилось, сетевой фильтр задействует ранее накопленную энергию, сосредоточенную в конденсаторе.

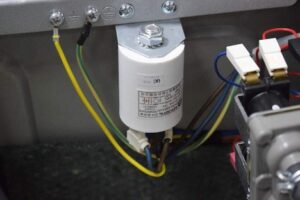

Сетевой фильтр для стиральных машин Samsung

Рассуждая о том, как проверить фильтр в стиральной машине, следует выделить 2 типа этих устройств:

1. Внешний, то есть обычная переноска с кнопкой выключения.
2. Внутренний – встроен непосредственно в саму машину. Это небольшой, но важный узел, без которого агрегат может сгореть.

Внутренние фильтры отличаются техническими параметрами, например, предельной нагрузкой, уровнем напряжения и количеством времени между возникновением перепада и откликом.

Как проверить сетевой фильтр

Устройство вставляют внутри машины, заключая в ударопрочный корпус. Поэтому чтобы разобраться с тем, как отремонтировать сетевой фильтр, нужно определить место его нахождения и снять панели. Последовательность действий такая:

1. Стиральную машину выключают, убирают вилку из розетки.
2. Закрывают кран, подающий холодную воду.
3. Берут отвертку и откручивают болты на панели сзади.

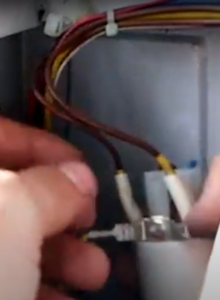

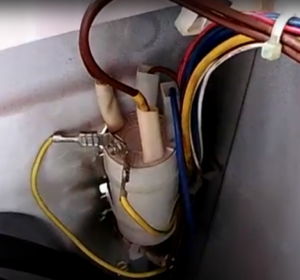

4. Заглядывают внутрь и обнаруживают небольшую деталь округлой формы (может быть черной или белой), находящуюся на сетевом кабеле, то есть в месте, к которому идет провод питания.
5. Чтобы определить неисправности сетевого фильтра, нужно отвинтить все болты.
6. Внимательно осматривают деталь и подходящие к ней провода. Если обнаружена оплавленная изоляция, пятна темного цвета, обуглившиеся контакты и тем более неприятный запах, явно возникли причины поломки сетевого фильтра для списания, поэтому деталь однозначно подлежит замене.
7. Если же никаких внешних признаков нет, имеет смысл протестировать деталь с помощью мультиметра. Его предварительно нужно перевести в режим зуммера.
8. Приставляют щупы к контактам узла.
9. Измеряют показатели сопротивления на входе и выходе.

Как заменить фильтр

Если на выходе напряжения нет, узел точно не работает. Поэтому возникает вопрос, как поменять предохранитель в сетевом фильтре. Для этого сначала нужно приобрести точно такую же деталь. Берут старую сгоревшую запчасть и идут с ней в магазин. При покупке обращают особое внимание на 2 показателя:

• максимальный импульсный ток перегрузки;
• максимальный ток потребления – он должен совпадать с мощностью стиралки, умноженной на число 2 или 3.

Для замены не так важны причины списания сетевого фильтра. Если он сгорел, напряжение нулевое, деталь обязательно меняют, поскольку отремонтировать ее невозможно. Последовательность действий такая:

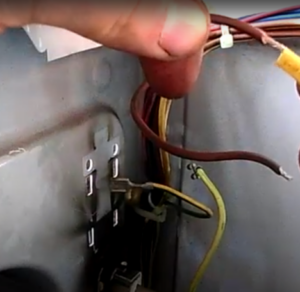

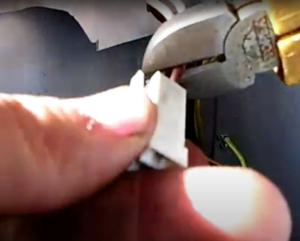

1. Отрезать блок клемм на выход.
2. Зачистить контакты.

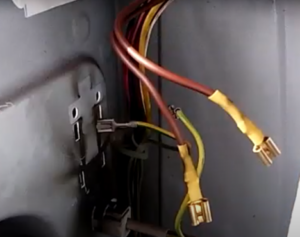

3. Поскольку часто причина неисправности сетевого фильтра связана со скачком напряжения, из-за чего сгорают провода, на них необходимо надеть термоусадку.
4. Надеть новые клеммы и зафиксировать их плоскогубцами.

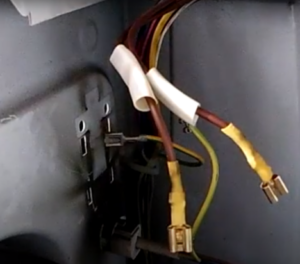

5. При необходимости можно добавить еще несколько фрагментов термоусадки.

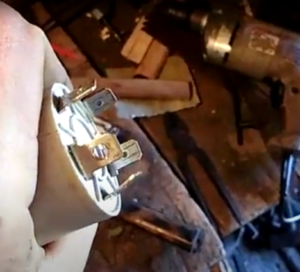

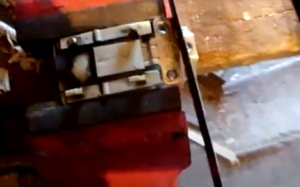

6. Далее необходимо выполнить заземление. Для этого клеммы отпиливают ножовкой по металлу.
7. Просверлить отверстие в клемме заземления.

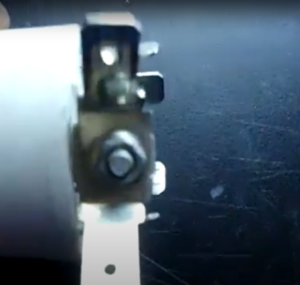

8. Установить отпиленный фрагмент на клемму заземления и притянуть болтом.

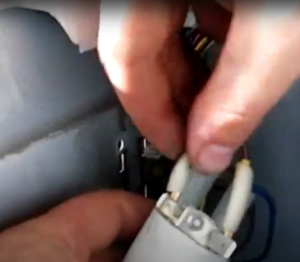

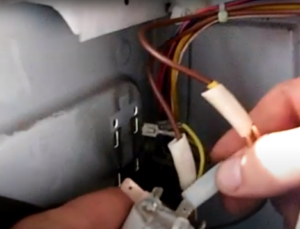

9. Поскольку ремонт сетевых фильтров невозможен, остается только заменить деталь. Входные провода подключают к выводам, обозначенным «L» и «М».
10. Выходные провода – к выходным 4 и 2.
11. Провода заземления подключают к соответствующим выводам.
12. Закрепляют фильтр к корпусу стиральной машины изнутри.

Таким образом, поломки сетевого фильтра для списания невозможно устранить, поэтому поврежденную деталь остается только заменить. Если есть навыки, сделать это можно самостоятельно, предварительно купив аналогичную запчасть.

Источник: setafi.com

Сетевой фильтр стиральной машины

Сетевые фильтры (фильтры помех) предназначены для подавления импульсных и высокочастотных помех, периодически возникающих в электрической сети. Сетевой фильтр для стиральной машины устроен так, чтобы гасить любые частоты, кроме 50 Герц. Большой скачок или падение напряжения в электрической сети может прервать работу или повредить электрооборудование машины.

Какую роль играет

Частые переключения реле, запуск и остановка асинхронного двигателя внутри самой машины, в свою очередь, вызывают постоянные изменения токов, которые нельзя пропускать во внешнюю электрическую сеть, чтобы не повредить другое электрооборудование, подключённое к ней (телевизоры, компьютеры, микроволновки и пр.) Данное устройство улавливает эти перепады и «сбрасывает» избыточные токи на заземление. Сетевой фильтр стиральной машины предохраняет от перепадов напряжения не столько саму машину, сколько внешнюю электрическую сеть от неё.

Сильное падение напряжения в сети может привести к сгоранию асинхронного двигателя, потому что он перестаёт вращаться, а ток продолжает поступать на его обмотку. В данном случае это защитное устройство сразу выключает стиральную машину. Если же перепад напряжения имеет непродолжительный характер, то фильтр использует заряд своих конденсаторов, чтобы поддержать нормальную работу машинки. Именно поэтому не рекомендуется эксплуатировать стиральную машину без него.

В случае поломки, сетевой фильтр можно заменить только целиком в сборе, так как его детали залиты специальным водонепроницаемым составом, не пропускающим ток.

Это довольно надёжные устройства и они редко ломаются, но иногда такое случается. Чаще всего это происходит из-за снижения ёмкости конденсаторов внутри фильтра со временем. Реже – из-за сильного скачка напряжения, который может вызвать пробой.

Ни в коем случае нельзя выключать работающую стиральную машину путём выдёргивания её вилки из розетки – это тоже может повредить фильтр!

Достать и заменить фильтр помех можно самостоятельно или при помощи специалиста, но как понять, что он сломался?

Диагностика неисправностей

Большинство современных стиральных машин устроены таким образом, что при выходе из строя фильтра помех они автоматически прекращают работу и не запускаются до тех пор, пока сломанная деталь не будет заменена. Поэтому самым первым свидетельством поломки является именно невозможность включения машины. Конечно, причиной этому могут служить и другие неполадки, простейшие из которых – это повреждение сетевого шнура или его вилки. Но если с ними всё в порядке, то следующим на очереди идёт именно фильтр помех. Также, если машинка вдруг начала биться током, появился запах горелой изоляции или машина самопроизвольно стала менять режимы работы во время стирки, (независимо от выбранной вами программы), всё это тоже говорит о неисправности сетевого фильтра. Если у вас есть мультиметр (прибор для измерения сопротивления, напряжения и силы тока), то в данной ситуации стоит воспользоваться им, чтобы не вызывать мастера:

1. В первую очередь нужно прозвонить все контакты попарно. Сопротивление должно быть около 680 кОм.
2. Далее измерьте входное сопротивление на штекере. Сопротивление также должно быть около 680 кОм, хотя может немного отличаться.
3. Состояние конденсаторов проверить достаточно сложно из-за того, что они залиты компаундом. Но можно попытаться измерить ёмкость между разными входами. Её значение должно быть около 0,47 мкФ.

Если, прозванивая контакты, вы заметите, что сопротивление равно бесконечности или ёмкость стремится к нулю, значит, устройство повреждено и его нужно менять.

Критерии выбора

Подыскать новый сетевой фильтр нужной марки можно где угодно: в магазине бытовой техники, в интернет-магазине или у официального поставщика. Если не удаётся отыскать «родной», его можно заменить схожим по электрическим характеристикам.

При этом в первую очередь нужно обратить внимание на максимальный импульсный ток перегрузки и максимальный ток потребления, значение которого должно в 2-3 раза превышать аналогичный показатель стиральной машины (вычисляется из мощности).

Временно заменить сломанный фильтр также можно вспомогательным внешним, который сам подключается к электросети через розетку, а уже к нему подключаются все электроприборы.

Вывод

Теперь вы немного знаете о том, что может послужить причиной неработающей стиральной машины. И не станете впадать в панику, если такое произойдёт. Помните, что сетевые фильтры редко выходят из строя просто так. Для этого нужна серьёзная внешняя перегрузка электросети, превышающая возможности защиты (удар молнии, сварочный аппарат на одной линии и т. п.).

Но если стиральная машинка служит вам верой и правдой уже давно, то со временем сетевой фильтр может сломаться сам по себе – от старости.

Источник: tehnika.expert

Сетевой фильтр для стиральной машины – как работает

Современное оборудование очень чувствительно к скачкам напряжения, поэтому для его защиты используются сетевые фильтры.

Детали таких устройств находятся внутри прочного корпуса и заливаются специальной смесью, не пропускающей ток.

Они являются герметичными, так как используются вблизи с водой, и не могут быть отремонтированы, возможна только замена.

Сегодня можно купить сетевой фильтр для стиральной машины LG или любого другого производителя, а также дополнительные устройства, подсоединяемые к сети.

Нужен ли сетевой фильтр помехоподавляющий для стиральной машины

Принцип действия данного устройства следующий: он блокирует все колебания, кроме 50 Гц.

Также вся техника оснащена асинхронным двигателем, он в процессе работы выпускает провалы или пики тока, которые очень опасны. Сетевой элемент их ловит и отправляет на резистор, который переводит токи на заземление.
Устройства сохраняют технику не только от скачков, но и от резких снижений напряжения. Не только при высоком, но и при низком напряжении двигатель машинки не будет работать.

При снижении напряжения перестает вращаться барабан, но ток по-прежнему поступает, в итоге двигатель начинает перегреваться и сгорать.

Чтобы такого не случилось, сетевой фильтр прекращает подачу питания. Падение напряжения бывает и кратковременным, к примеру, в результате включения другого мощного устройства.

В данной ситуации устройство не отключает работу машинки, а использует накопленную в конденсаторах энергию, чтобы техника продолжила работу.

В машинках с сенсорным управлением обязательно еще на заводе-производителе устанавливаются сетевые устройства, так как сенсор моментально выходит из строя при скачке в сети, и его ремонт обходится очень дорого.

Основными требованиями к устройству являются максимальный для погашения всплеск и скорость срабатывания.

Сетевой элемент защищает от поломки, как стиральную машину, так и подключенные рядом электроприборы, ведь даже малейший скачок может вывести из строя «прошивку» техники, а ремонтировать ее достаточно дорого.

Некоторые считают, что использовать технику можно и без сетевого фильтра. Но это возможно только с автоматами старого типа. Да и в этом случае сохраняется риск повреждения электроприборов.

Сегодня производители заранее программируют технику таким образом, чтобы в случае поломки сетевого фильтра работа оборудования останавливалась, и использовать ее дальше можно было бы только после замены фильтра.

Если таковой нет, купить такой элемент и установить его отдельно вы можете самостоятельно или с помощью специалистов.

Сетевой фильтр для стиральной машины Индезит или любого другого производителя сегодня можно приобрести во многих магазинах и на специализированных рынках и легко заменить, если эта деталь сломалась.
