Как проверить сигнал на ТВ кабеле тестером

Функциональные обязанности любого системного администратора обычно состоят из целого списка различных пунктов, причём в зависимости от поступи технического прогресса некоторые из них уходят в небытие, а новые появляются в более сложных формах. Но одно осталось неизменным с истоков возникновения компьютерных сетей и до сегодняшнего дня – это обслуживание, прокладка, тестирование и оптимизация структурированной кабельной сети.

Особо удачливым администраторам не приходится заниматься непосредственно прокладкой: уважающая себя компания всегда предоставит этот масштабный и ответственный труд фирме-интегратору. Но на практике ситуация скорее обратная – компании пытаются экономить где только возможно и администраторам часто приходится откладывать в сторону ноутбук и консоль и брать в руки перфоратор и бухту кабеля. Соответственно, ввод проложенной кабельной сети в эксплуатацию и тестирование выполненных соединений тоже становится задачей администратора.

Для решения подобных вопросов администратор должен быть вооружён приборами для контроля физического состояния кабеля и сетевых соединений. В зависимости от потребностей и щедрости работодателя — это могут быть самые простые, средние или профессиональные тестовые приборы.

КАК ПРОЗВОНИТЬ ПРОВОДА И КАБЕЛИ МУЛЬТИМЕТРОМ. Как проверить провод

В отличие от системного администратора на заре профессии, который проверял кабельные жилы на разрыв мультиметром, ставя на один конец трассы накоротко замкнутый коннектор и ища в розетках эту петлю, современному администратору доступна масса вариантов оборудования.

Рассмотрим варианты приборов тестирования кабельной сети, которые должны быть в арсенале каждого сетевого администратора.

Простые кабельные тестеры

Простые кабельные тестеры должны быть в арсенале каждого сисадмина. Дешёвые, лёгкие и компактные устройства, предоставляющие минимальное количество функций, но удобные в использовании и относительно неприхотливые.

Имеют входы для стандартных сетевых коннекторов – RJ45 либо коаксиальных. Некоторые модели также оснащаются входом для телефонного коннектора RJ11/12. В простейшей базовой комплектации состоят из двух модулей – приемного и передающего. Передающий излучает сигнал, приёмный — его детектирует. Индикация в простейших моделях осуществляется светодиодами, каждый из которых соответствует одной медной жиле, всего восемь индикаторов.

Источник: skomplekt.com

Как выбрать кабельный тестер для витой пары

Поиск и устранение неисправностей ТВ кабеля

Надежность и долговечность любой телекоммуникационной сети зависит от квалификации и опыта мастера и от используемого при работе оборудования. Качественные устройства обеспечивают долгий срок службы, а также достоверность выполненных измерений. А их функциональные возможности напрямую влияют на качество проводимой проверки сети на отсутствие дефектов.

Время чтения: 10 минут

Эксперт — Сергей Пустовой

Технический консультант, специалист по электромонтажным, ремонтным и наладочным работам, кандидат наук

Кабели и кабель-тестеры

• Кабели и кабель-тестеры
• Назначение кабельного тестера
• Конструкция и принцип работы
• Классификация кабельных тестеров

• Классификация по функционалу
• Классификация по типу соединения исследуемого кабеля

• Проверка целостности кабеля
• Проверка на наличие короткого замыкания
• Определение перепутанных пар
• Тестирование PoE
• Проверка пинга
• Измерение длины кабеля
• Трассировка и идентификация кабеля
• Определение расщепленных пар

В мире наиболее распространены LAN-сети. Их используют для передачи данных между одиночными компьютерами или их группой. Также, их используют для связи с оборудованием интернет-провайдера.

Для построения локальных сетей используют провода, состоящие из 4 или 8 попарно свитых жил. Из-за этой конструктивной особенности их называют кабелями с витой парой.

Для диагностики и испытания сетей, построенных на базе витой пары, используют популярные кабель-тестеры.

Назначение кабельного тестера

Кабель-тестер – устройство, предназначенное для поиска дефектов в существующих, а также вновь сооружаемых телекоммуникационных линиях, обеспечивающих передачу интернет-трафика, телефонного сигнала, видео или иных.

Эти приборы используются при сооружении, обслуживании и модернизации корпоративных локальных сетей, а также сетей уровня доступа, построенных на базе проводов с витой парой.

Конструкция и принцип работы

Конструктивно кабельные тестеры состоят из двух элементов: ручного блока-передатчика и блока-приемника.

В простых моделях приборов, таких как Noyafa NF-468 или UNI-T UT681L приемник является пассивным, то есть он не имеет собственного источника питания.

Тестеры кабельных линий Noyafa NF-468 (слева) и UNI-T UT681L (справа).

При такой конструкции основной блок поочередно, по каждому из проводов, посылает контрольный сигнал, о чем сигнализирует индикация на панели блока-передатчика. При отсутствии обрывов провода, сигнал, сойдя до блока-приемника, зажигает на нем соответствующий светодиод. При наличии обрыва или плохого контакта на определенной линии сигнальная лампа не загорится.

Эта особенность обеспечивает питание дополнительных модулей для тестирования размещаемых в приемнике, например, трассоискателя. Устройства с большим функционалом имеют активные блоки-приемники.

LAN тестеры с функцией трассоискателя Benetech GM60 (слева) и JW-360 (справа).

Классификация кабельных тестеров

Условно все приборы делятся по следующим признакам:

• по функционалу;
• по типу исследуемого кабеля.

Классификация по функционалу

По назначению все тестеры делятся на однофункциональные (узкого назначения) и многофункциональные. Первые предназначены для работы с определенным видом кабеля, а также выполнения конкретной операции. Например, поиска необходимого кабеля (трассоискатели), тестирования сооружаемой линии на целостность (тестеры витой пары) и другие. Вторые – для выполнения нескольких видов испытаний и комплексной диагностики телекоммуникационной линии.

Трассоискатель Noyafa NF-826 и многофункциональный кабельный тестер Noyafa NF-8601S.

Многофункциональные модели практичны при сооружении и обслуживании крупных сетей. Это связано с тем, что для обеспечения высокой надежности требуется всесторонняя диагностика самой сети, видеонаблюдения, охраны, сети питания и сигнализации.

Классификация по типу соединения

Большинство производимых тестеров предназначено только для диагностики LAN-кабелей, однако не только по ним осуществляется передача данных. Помимо витой пары, существуют другие телекоммуникационные линии, передающие аудио, видео и другие информационные сигналы. Эти линии классифицируются по типу используемого кабеля или его соединения:

• RJ45 – локальные сети и интернет уровня доступа;
• RJ11, RJ12 – телефонная линия и селекторная связь;
• BNC, Coax (коаксиальный) – соединение, используемое для передачи ВЧ-сигналов для радиоэлектронной, аудио и видео аппаратуры;
• USB (USB-A, USB-B, mini-USB, micro-USB) – передача данных;
• DisplayPort (mini DisplayPort) – передача аудио и видео данных;
• HDMI (mini HDMI) – передача видео и аудио данных.

При выборе устройства следует учитывать, что в перспективе может возникнуть необходимость испытания других видов линий, помимо витой пары.

Функционал кабельных тестеров

Для эффективной работы мастеру требуется прибор, обладающий расширенным диагностическим функционалом и возможностями. Причина этому то, что проверка и испытание требуется не только при сооружении сетей, но и при их расширении, устранении аварий, а также при выполнении планового обслуживания.

Встречаются приборы, обладающие только такими базовыми функциями, как:

Проверка целостности кабеля

Эта функция позволяет убедиться в отсутствии обрыва жил в линии или определить наличие обрывов. При проведении испытания устройство посылает сигнал по каждой из жил провода. При отсутствии повреждений жилы сигнал регистрируется приемником. Однако эта функция не позволяет определить расстояние до места разрыва. Основными причинами появления нарушения целостности являются некачественное оконцевание (обжимка) провода разъемом и механический разрыв жилы.

Проверка на наличие короткого замыкания

При этом испытании устройство проверяет кабель на наличие замыканий между одной или несколькими жилами. Для этого поочередно по каждой из жил посылается сигнал, а на остальных регистрируется наличие или отсутствие этого сигнала. Функция не определяет удаленность повреждения жилы, поэтому частыми причинами замыкания жил являются ударные повреждения, проколы, а также перетирание изоляции.

Определение перепутанных пар

Функция проверяет соответствие входного подключения выходному. Несоответствие возникает, если нарушена цветовая последовательность жил при их оконцевании и при ошибочном сращивании двух частей повреждённого провода.

Меню проверки витой пары на дефекты кабелеискателя Noyafa NF-8601W.

При проведении профессиональной диагностики сети требуются следующие, более специфичные функции:

Тестирование PoE

Функция тестирования сетей PoE используется при настройке IP-телефонии, подключении IP-камер, беспроводных точек доступа и других сетевых устройств, использующие данную технологию. Кабель-тестер определяет подключенные жилы и измеряет напряжение. Некоторые модели способны на определение используемого PoE стандарта.

Меню сетевых кабельных PoE тестеров Noyafa NF-8209 (слева) и Noyafa NF-8601S (справа).

Проверка пинга

Функция используется для проверки общего качества соединения выполненной линии. При прохождении испытания кабель-тестер посылает запрос устройству, подключенному на удаленном конце линии — роутеру или маршрутизатору. В ответ на запрос сетевое устройство посылает ответные пакеты. Скорость передачи, а также доля потерянных пакетов характеризует качество выполненного соединения.

Измерение длины кабеля

Эта функция определяет длину конкретной жилы провода и расстояние до обрыва. Наибольшее распространение получил ёмкостный метод измерения длины, однако он отличается низкой точностью измерения – до +/- 10 см. В настоящее время наиболее точным считается метод импульсной рефлектометрии или просто TDR-метод. Однако, устройства, способные на подобные измерения, имеют достаточно высокую цену.

Окно результатов проверки качества соединения (ping) и измерения длины Noyafa NF-8601S.

Трассировка и идентификация

Это еще две достаточно важные в диагностике функции.

Трассировка кабеля – это поиск места его прокладки. Для трассировки применяется индукционный метод поиска, при котором на один из концов провода подается сигнал от генератора, размещенного в блоке передатчика. При этом второй конец провода отсоединяется от оборудования. Подаваемый по проводу сигнал генерирует электромагнитное излучение, которое и требуется оператору уловить переносным приемником. Для этого оператор, перемещаясь от начала трассы к его концу, отслеживает приемником траекторию прокладки провода.

Идентификация кабеля – применяется при поиске нужного провода в пучке или идентификации сразу нескольких проводов. Для этого используются два метода: индукционный или терминальный.

При индуктивном методе искомый провод определяется аналогично трассировке — улавливанием электромагнитного излучения. Терминальный метод более совершенен. В нем применяются один или несколько терминальных датчиков, которые устанавливаются на одном конце линии. На другом ее конце оператор поочерёдно подключает к тестеру провода, проверяя наличие отклика от терминального датчика. Если конструкция тестера позволяет использовать несколько датчиков, то за счет уникальности из сигналов, можно идентифицировать каждую линию.

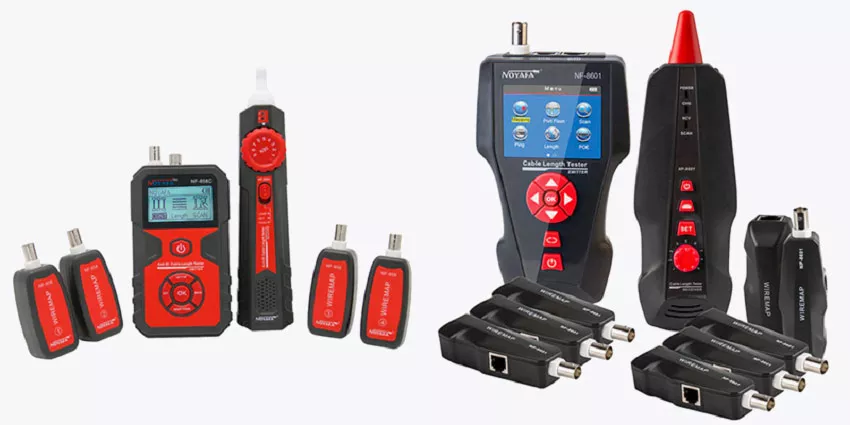

Измеритель длины линии Noyafa NF-858C с 4 терминальными датчиками и Noyafa NF-8601W с 8 датчиками.

Определение расщепленных пар

Это еще одна функция для определения редко встречающегося дефекта – расщепленной пары. Дефект проявляется в передаче разных сигналов по одной витой паре. Причина возникновения – нарушение цветовой последовательности жил при оконцевании кабеля.

Виды дефектов: короткое замыкание на паре 1-2, расщепленные пары 3-4 и 5-6, обрыв в паре 7-8.

Что еще можно проверить кабельным тестером?

Помимо телекоммуникационных сетей кабельные тестеры, оборудованные функцией трассировки, применяются для поиска трасс, проверки целостности и поиска мест разрыва электрической, а также автомобильной проводки. Для удобства присоединения к одиночным жилам или кузову автомобиля приборы комплектуются переходниками с зажимами типа «крокодил».

Устройства оборудованные переходником с зажимами «крокодил»: тестер неисправности кабеля Noyafa NF-806R (слева), а также трассоискатель Noyafa NF-826 (справа).

Наборы для локальных сетей

Помимо самого тестера, для устройства и наладки локальных сетей, требуются дополнительные инструменты. Например, кримпер (для обжима коннекторов), стрипер (для снятия изоляции с проводов), а также другой монтажный и вспомогательный инструмент.

Для облегчения выбора инструментария воспользуйтесь готовыми наборами для наладки локальных сетей:

1. Набор для LAN сетей Noyafa NF-1201;
2. Набор для работы с LAN сетями CHL-468;
3. Набор для работы с LAN сетями Noyafa NF-1304;
4. Сетевой набор инструментов Noyafa NF-1501;
5. Комплект инструментов CT-168 для обслуживания локальных сетей.

Сетевой набор инструментов Noyafa NF-1501.

Заключение

Подводя итоги, можно отметить большое разнообразие моделей кабельных тестеров. Отличие состоит как в самой конструкции, так и в функциональных возможностях устройства.

Если прибор необходим для выполнения редких работ — проверке домашней или небольшой локальной сети, то можно выбрать устройство с минимальными функциональными возможностями.

Для ответственных сетей, корпоративной или сети уровня доступа, требования к функционалу и качеству диагностического оборудования должно быть значительно выше.

Источник: supereyes.ru

Проверка интернет кабеля на работоспособность своими руками

Иногда случается так, что на компьютере пропадает домашний интернет. Это не всегда связано с неуплатой услуг, вирусами или проблемами с маршрутизатором. Бывают случаи, когда физически повреждается кабель интернета. Чаще всего в его роли выступает витая пара. В этом материале будет подробно разобрано, как проверить кабель интернета на целостность.

Отсутствует доступ в Интернет: что делать

Если в определенный момент на экране персонального компьютера высвечивается уведомление, что кабельного интернета нет или он перестал работать, но при этом он оплачен и с роутером проблем нет, то, скорее всего, возникла такая проблема, как нарушение целостности интернет кабеля.

Нужно, в первую очередь, переподключить роутер к сети. Для этого вынимается вилка питания, выжидается пара десятков секунд и маршрутизатор снова включается в сеть. Если доступа к сети по-прежнему нет, качество соединения тут не причем и причина кроется в другом. Наиболее вероятно, что проблемы кроются в сетевой карте или испорченном кабеле. Если соединение вдруг пропало без пользовательского вмешательства, то это может быть связано с:

• Попавшими в ПК вирусами;
• Установкой и запусков непроверенных игр и приложений;
• Скачками напряжения.

Важно! Узнать это в Windows достаточно просто. Необходимо зайти в «Панель управления» и перейти в пункт «Сетевые подключения». Здесь можно выяснить, имеется ли подключение к сети или нет. Также можно провести диагностику ПК на корректность работы сетевой карты и обновления драйверов.

Работоспособность карты можно проверить с помощью последовательности следующих действий. Нужно перейти в меню «Пуск» и найти «Панель управления», а в ней «Диспетчер устройств». Последний также может быть найден через «Пуск». В диспетчере нужно найти раздел с сетевыми платами. Если напротив выбранной платы высвечивается тревожный значок, то дело в ней.

Причиной ее неисправности может стать гроза и молния. Для проверки карты можно переставить ее в другой компьютер с предварительной установкой драйверов при условии, что компьютер рабочий.

Все это может не помочь. Тогда рекомендуется звонить на горячую линию своего провайдера. Быть может, проблема с отсутствием интернета связана со сбоями на его стороне. Если и это не решило проблемы с соединением, то, скорее всего, проблемы случились с кабелем интернета. Среди них:

• Разрыв проводов;
• Замыкание отдельных жил;
• Полный разрыв.

Важно! Кабель может располагаться на полу и рваться в местах стыка стен. Так или иначе, в этих случаях кабель интернета нужно ремонтировать. Совершить проверку кабеля на признак неисправностей можно и без специалистов, с помощью различных способов.

Использование ПО для проверки

Пользователи часто начинают поиск ПО в сети, но не понимают, что эти программы у них уже есть в качестве стандартных на ПК. Это не только диагностика ошибок сети, но и программа, отвечающая за иконку интернета. Если она обнаруживает его отсутствие, то картинка меняется на соответствующую. Это символизирует проблемы, связанные с обрывом или замыканием кабеля витой пары.

Ни одна программа не покажет, где именно повреждён кабель, но есть решения, обладающие большим функционалом, чем стандартные.

В пример можно привести хорошее программное решение под названием Network Traffic Monitor. Оно полностью бесплатно и обладает широким функционалом, среди которого:

• Измерение скорости сети при неполадках и нестабильностях;
• Анализ скоростных изменений сети;
• Сохранение всех отчётов на жёстком диске;
• Произведение глубоких настроек;
• Возможность использования полезных сервисов;
• Много поддерживаемых языков.

Установка ПО не занимает и минуты. Все, что нужно сделать – запустить ехе файл и согласиться с инсталляцией. После этого программа установится и будет готова к работе. Network Traffic Monitor считается одной из лучших проверочных и диагностических программ. Об этом свидетельствуют и многочисленные отзывы пользователей.

О подключении ПК к активной сети с помощью витой пары

Для осуществления качественной проверки интернет кабеля, необходимо понимать элементарную схему подключения витой пары персонального компьютера с другим устройством. Ознакомиться со схемой можно на картинке ниже.

Наибольший интерес представляет схема с изображенной схемой карты или хаба, к которому подключен ПК. Чаще всего он подключается через коннектор RJ-45. Каждая витая пара подключается к трансформатору симметрично. Это может означать, что в трансформаторе есть обмотка и ее середина.

Внутри нее находится отвод, который, в свою очередь, соединен с общим проводником с помощью резистора и конденсатора. Это и обеспечивает отсутствие помех в кабеле и четкий, неизменяющийся сигнал. Еще одно преимущество такого трансформатора – защита кабелей от перепутывания и замыкания.

О силе размаха и форме сигнала витой пары

Вопрос, который волнует многих. Далее он будет расписан подробнее.

Первое, что нужно сделать – осциллограмма сигнала информации. После ее анализа можно сделать вывод о:

• Наличии в сети сигналов типа Rx и Tx одинаковой формы и размахом в 2 Вольта;
• Том, что одна пара передает сигнал, а другая принимает его;
• Том, что если какой-либо выпал из разъема, то сигнал прекратит передачу;
• Форма сигнала круглая;
• Сигнал имеет ограничения удаленности между различными его точками, которое не превышает 100 метров.

Важно! Размах в два Вольта не несет опасности для здоровья человека и для работы оборудования. Проверять кабель витой пары можно, не отключаясь от сети и не выключая оборудования так же, как и телефонный.

Как проверить обрыв интернет-кабеля и целостность его изоляции в домашних условиях

Если все способы с определением причины поломки провалились, то скорее всего кабель потерпел разрыв или замыкание. Чтобы найти проблемный участок не обязательно осматривать кабель по всей его длине, однако если он не большой, то это сделать можно. В случае если витая пара не оборвалась полностью, найти место разрыва внутри глазами невозможно. На помощь приходят приборы и народные средства для обнаружения разрывов и замыканий. Это и профессиональные тестеры, и простые мультиметры, и способы проверки с помощью подсоленной воды или картошки.

Тестер – отменный способ проверки

С помощью тестера лучше всего узнавать наличие разрывов кабеля. Перед началом проверки следует осмотреть кабель на всей его длине, а особенно уделить внимание качеству обжатия на вилке. Если обжим плохой, то возникнут проблемы с контактом некоторых проводов. Также они могут быть перехлестнутыми в фиксированном положении. Так они не замкнутся.

Если поломку на первый взгляд обнаружить не удалось, то можно воспользоваться тестером, который обеспечит качественную проверку.

Важно! Современные тестеры обладают большим функционалом и удобны для использования благодаря дисплеям. Они позволяют прозвонить кабель и точно определить место разрыва и замыкания. Посоветовать можно модель Tester MicroScanner Pro.

Это один из самых популярных аппаратов на рынке, поскольку имеет много возможностей, среди которых:

• определение степени правильности разводки;
• определение места поломки;
• определение типа поломки;
• определение дистанции до места поломки;
• произведение трассировки провода.

Такой прибор хорош, но если под рукой есть мультиметр или обычный стрелочный тестер. Они помогут измерить сопротивление в цепи, напряжение и тип тока. Мультиметра вполне может хватит для анализа витой пары. Для начала анализа нужно включить режим сопротивления и свести концы кабеля в одну точку. Если это получилось, то дальнейшая проверка осуществляется в следующем порядке:

• проверка целостности всех жил кабеля по отдельности;
• тестирование каждого кабеля по цветам;
• проверка на замыкания с соседними жилами;

Часто бывает так, что свести концы воедино невозможно. Тогда коннектор или перерезается, или на одном его конце зачищаются жилы и соединяются между собой. После этого мультиметром прощупываются пары на другом конце.

Проверка с помощью стрелочного мультиметра

Это чуть ли не самый простой способ прозвона кабеля, поскольку такой прибор есть почти в каждом доме. Для проверки берут зеленую и оранжевую пары жилок. Порядок действий следующий:

• переключить прибор в поиск сопротивления;
• коснуться к оранжевым жилкам шупом;
• сопротивление должно установиться на отметке в несколько Ом;
• прикоснуться к зеленым жилкам и провести аналогичную проверку;
• прикоснуться к оранжевой и зеленой жилкам и получить значение сопротивления от 100 Ом и выше.

Если измерение прошло удачно и показало те же цифры, то это указывает на отличное состояние проводов. В случае, когда пары не прозваниваются, необходимо заменить их на неиспользуемые, например, коричневого или синего цвета.

Проверка при отсутствии тестеров

Мультиметра и тестера может не оказаться под рукой. В этом случае можно воспользоваться методикой ручной проверки. Для этого нужно отрезать от каждого конца кабеля куски длиной до 15 см. Далее следует удалить обмотку на 5 см. И оголить жилы на пару см.

После этого подготавливается емкость с водой, которая должна быть из стекла или пластмассы. В жидкость добавляется обычная поваренная соль весом в 1/4 веса воды и перемешивается до полного растворения. Жилки кабеля являются проводниками и их соприкосновения должны быть исключены.

Другую сторону отрезка кабеля необходимо подключить к источнику питания, имеющему напряжение более 3 Вольт. Может сгодиться и обычная батарейка, аккумулятор от смартфона и другие безопасные источники.

Подав напряжение, следует следить за проводами в воде. Минусовый проводник должен покрываться белыми пузырями, а плюсовой – желтовато-зелеными. Если все так, то витая пара в хорошем состоянии и никакого короткого замыкания не произошло. Если замыкание было, то пузырьки пойдут и с другой жилки.

Картофель и витые пары

Для этого способа понадобится картофель и подготовленная витая пара. Порядок действий следующий:

• Картофель разрезается на пополам;
• Кабеля по одному засовываются в него на один сантиметр;
• Дистанция между проводами – несколько миллиметров;
• Далее нужно проследить за реакцией. Если около провода с положительным знаком позеленело, а с отрицательным – пошла белая пена, то с кабелем все хорошо;

Важно! Вместо картошки для этого способа можно пользоваться и яблоком. Все эксперименты показали его эффективность, однако с яблоком это видно не так четко.

Теперь вопросов о том, как диагностировать поломку интернет-кабеля с помощью специальных программ и приборов, а так же тестеров, мультиметров и прочих народных способов нет. Без дополнительных онлайн инструкций каждый может проверить кабель Internet на работоспособность в случае внезапной потери сигнала передачи данных.

Подгорнов Илья Владимирович Всё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.
