Здравствуйте, уважаемые форумчане! В общем такая ситуация, есть машина Honda CR-V 2003 года, японского пр-ва. В ней стояла штатная навигация Gathers VXD 032Mi. Понимала только CD. Заменил ее на Pioner AVH 3200BT.
К Gathers, а точнее к ТВ-тюнеру, который установлен под водительским сидением, подключена видеокамера заднего вида в 8-пиновый разъем (на фото). На Pioner видеовход под камеру — обыкновенный тюльпан (если не ошибаюсь называется разъем RCA). Так вот собственно вопросы:
Разъем
1.)Что за разъем использован на камере, как он называется ?
2.) как мне подключить свою камеру к Пионеру? Может есть переходники какие-нибудь с данного разъема на RCA ?
17.03.11 — 18:25
Группа: .Хондаводы.
Сообщений: 11
Имя: Дмитрий
Город: Москва
Машина: honda civic
Установочная студия SharkStudio
1-ый Дорожный проезд, д. 1, корп. 2 Тел. 220-92-10
www.sharkstudio.ru
17.03.11 — 19:09
Группа: .Хондаводы.
Сообщений: 11
Камера видеонаблюдения. Подключение к ТВ. 45 серия
Имя: Дмитрий
Город: Москва
Машина: honda civic
Установочная студия SharkStudio
1-ый Дорожный проезд, д. 1, корп. 2 Тел. 220-92-10
www.sharkstudio.ru
23.03.11 — 14:01
Группа: .Хондаводы.
Сообщений: 55
Имя: Николай
Город: Москва
Машина: CRV
Братцы, подскажите, можно ли вывести видео на экран штатной 2-DIN магнитолы?
И еще, быть может, подскажете где можно недорого разблокировать магнитолу (после замены аккумулятора требует код разблокировки, которго, разумеется, нет)?
Источник: hondamotor.ru
Р 12. Проблема с камерой заднего вида.
Поскольку на форуме не нашел нужной мне инфы, решил выложить найденное тут, для пользы друзей.
Схема подключения камеры заднего вида! Для а/м с правым рулем.
Если при включении «R» экран тухнет — становится черным с надписью внизу, типа объекты искажены — блок управления камерой у тебя работает, вернее AV вход на мониторе включает . Блок управления найдешь его по подсказке Ton4ika!
Затем сними обшивку багажника и далее, согласно схеме выше проверь напряжение на разьме Т5 (седан) или D91 (универсал) — это разъем камеры.
Разединяешь его. Берешь тот, который от блока, а не от камеры. Тебе нужен 4 пин — по русски контакт, (под картинкой распиновка разъемов), так вот если при включении «R» появляется + 6.5 вольт — то опять же работает блок управления камерой!
Далее соединяешь разъем и опять включаешь «R» и меряешь появление сигнала на 2 пине — это видео сигнал с камеры!
ВИДЕОНАБЛЮДЕНИЕ С ТЕЛЕВИЗОРА СО ЗВУКОМ НЕДОРОГО.КАК ПОДКЛЮЧИТЬ КАМЕРУ К ТЕЛЕВИЗОРУ.
Если все работает, вернее присутствует напряжение — то у тебя проблемное место проводка. проверь все места соединений.
Если появляется изображение и затухает постепенно — скоро , к сожалению, конец камере. если моментально пропадает изображение — контакт.
Вторая каринка с изображением подклюсения к монитору. Тут тебе нужен разъем М63 если а/м с навигацией или М61 если с монитором, но без навигации.
Третья картинка с изображением подключения селектора КПП (механика, вариатор, обычный автомат). Тут нижний провод приходит на разъем В44 — 14 пин, это +12 вольт для блока управления камерой при включении «R» — команда включить на мониторе «AV» вход для сигнала с камеры.
Четвертая картинка, это питание блока управления камерой, как раз тут и есть разъем В44
Пятая картинка — это общая схема
11.04.2009, 19:31 #22
Помогите с камерой заднего хода
Если при вкл. задней передачи не загораются лампы заднего хода,то у тебя определенно вышел из строя датчик заднего хода.Он находится в коробке передач и при его выкручивании из коробки выливается масло так что будь повниметельнее
22.05.2009, 22:57 #23
Блок управления камерой заднего вида
Всем привет. Нужна схема блока управления камерой заднего вида 28260AU000 (CONTROLLER ASSY-REAR). Может есть у кого?
Кратко описание проблемы. Перестала работать камера. После прозвонки проводки и замеров напряжений и сигналов выяснилось, что напряжение 6,5 вольт питания камеры отсутствует. Без схемы пока не удается разобраться в причинах его отсутствия.
28.06.2009, 16:32 #24
Помогите с камерой заднего хода
Всем привет.
Сдохла камера заднего вида — купил YOSHIMITSU CL-20256A BG.
Проблема вот в чем — при включении заднего хода камера очень долго настраивает яркость (примерно 8 сек). Если подключить к видеовходу ТВ-тюнера — настраивается все моментально.
Пробовал и релюшку ставить на питание камеры чтобы подавала 12в. — не помогло.
Если же постоянно на камеру подавать 12в. — то она настраивается нормально, наверное это хреново постоянно держать камеру под напряжением.
Подскажите чего делать?
28.06.2009, 17:19 #25
Помогите с камерой заднего хода
to Alkir
а почему 12 вольт, за питание штатной камеры отвечает блок управления, что справо в багажнике под обшивкой спрятан.
Там питание 6.5 вольт, но ни как не 12.
Если в TV -in подключаешь и все с яркостью нормально — при этом питание камеры именно 12 вольт — то скорее всего проблемма не в блоке управления камерой, а в напряжении.
Я менял камеру // не помню как модель называется// так она от 12 вольт работает, я на штекере что подключается к блоку управления пины перебил и 12 вольт на камере появляется при включении R — без всяких рэлюшек.
28.06.2009, 17:31 #26
Помогите с камерой заднего хода
Камера у меня работает одинаково — что с 12в, что с проводов от блока управления камерой(6,5в).
Релюшку я ставил думая что не хватает напруги — не помогло. Может блок управления чего-то с видеовходом мутит? У меня при включении задней передачи сначала мелькнет нормальное изображение а потом начинает настраиваться яркость.
29.06.2009, 10:50 #27
Помогите с камерой заднего хода
Ёпти, я возможно ошибаюсь, но блок управления камерой с изображением ничего не делает.
Этот блок нужен для преоборазования напряжения 12 — > 6.5 и включения видео входа на мониторе (ну при включении R монитор переходит в режим картинки с камеры, при этом музыка, радио или ДВД продолжают работать) При чем видео вход на ТВ-тюнере и видео вход на мониторе под камеру — это разные входы, так сказать. точнее схема работы монитора немного разная. При подключении к ТВ-тюнеру — сигнал немного усиливается!
Чтобы исключить проблему с блоком, попробуй добраться до него и подъсоедини видео сигнал с камеры на провода после блока(собственно после включения R) это пины 2, 13 и 9 (5 схема сверху) — поидее видео сигнал должен попасть прям на монитор
Или вот еще способ: если дома есть цифровой фотик с видео выходом — желательно чтобы провода были у тебя RCA — это тюльпаны-с ними проще. Дома мож проверить как он(видео выход) работает — к телевизору подключить и в режиме съемки(или просмотра изображения) картинка будет не на фотике а на телике, понимаешь. — далее идешь к машине и просто в место камеры к разъему подключаешь свой фотик. ну с проводами немного поиграешься. Там всего 2 провода — это центральные провода должны быть, не забыдь про полярность, крайние это «+» и «-«. Заранее включи зажиганее, поставь на ручник и включи R — это привидет к включению видео входа на мониторе. Если полярность правильная — то на мониторе увидишь картинку с фотика и проверишь яркость — так поймешь как работает длок управления камерой.
Кстати, при включении R можно регулировать яркость монитора, но автоматической настройки там нет, у меня во всяком случае нет..
И если я не ошибаюсь, камере не все равно от какого напряжения работать. в приложении к камере написано рабочее напряжение. Обычно, все что не штатное — работает от + 12 вольт (я когда искал — другого не было)
29.06.2009, 16:57 #28
Помогите с камерой заднего хода
Спасибо за инфу.Завтра буду пробовать подавать сигнал после блока. Как я писал выше — камера работает одинаково хреново(12в/6.5в). Сегодня у нас пасмурно — камера настраивается 4 сек. Вот такие пироги.
На счет фотика — он сигнал в нтсц выдает? А то пал не кажет нифига (правда через тв-тюнер)
Еще. Подскажи какой + видеовыхода с блока 2 или 13?
29.06.2009, 19:17 #29
Помогите с камерой заднего хода
У меня на фотике можно сменить режим цветности PAL или NTCS — собственно я менял с Пала на Нтцс, телек то в режиме Пала показывает. а монитор в машине только НТЦС.
«+» видеосигнала выходит на 2 пин, 13 пин для синхронизации, что-то вроде 2го источника видеосигнала для погашения помех. вроде так.
Я делал так, с разъема вытаскивал 2 и 13 пин(возьми иглу с собой — без нее врядли получится вытащить эти пины), а также, к пину 14 крепил проводок — это питание «+ 12» для камеры, но не вытаскивай его из разъема, иначе с блока не будет сигнала для включения видео-входа для камеры
«- 12» для камеры можно снять с 16 пина — это общий «минус» для всего.
Собственно при выключенном зажигании делаешь все манипуляции с проводами, потом включаешь зажигание(
заводить не надо) и включаешь R, если монитор «черный» — значит видео вход включен, далее пробуешь подключать «+» видео с фотика ко 2 пину, как вариант попробуй и к 13.
Я перед этими манипуляциями фотик подключал к разъему что на крышке багажника, чтобы убедиться что это камера сдохла.
Вот вроде все рекомендации, удачи.
29.06.2009, 19:40 #30
pinkaminarabotu
мицубишивод
Помогите с камерой заднего хода
Ёпти, я возможно ошибаюсь, но блок управления камерой с изображением ничего не делает.
Этот блок нужен для преоборазования напряжения 12 — > 6.5 и включения видео входа на мониторе
ошибаешься уважаемый. сам же привел схемы и сам же не можешь из прочитать. на блок управления камерой приходит видео сигнал с видеокамеры, а с блока управления камерой выходит два сигнала, со 2 контакта видео сигнал, а с 13 контакта синхро сигнал. так что блок управления камерой не только включает камеру но и синхронизирует видео сигнал.
Источник: www.primera-club.ru
Подключение аналоговой камеры к компьютеру
Не редко возникает необходимость подключения аналоговой камеры к компьютеру с целью проверки состояния устройства в случае отсутствия другой возможности, использования видеокамеры в качестве веб-камеры или организации системы видеонаблюдения на основе персонального компьютера. Потребностей для этой задачи может быть множество, поэтому в данной статье, мы решили рассмотреть способы подключения аналоговой камеры к компьютеру, а так же их особенности.
Итак, для того, чтобы подключить аналоговую камеру к персональному компьютеру, нам понадобиться (не учитывая, собственно, саму камеру и компьютер):
- Плата расширения или отдельное устройство, осуществляющие ввод аналогового видеосигнала. В этом плане доступны три варианта:
— видеокарта, оснащённая TV-входом (TV-in, S-Video-In, такие входы являются типичным оснащением видеоплат нового поколения).
— ТВ-тюнер, как правило, всегда имеет в оснащении видеовходы. ТВ-тюнеры могут быть реализованы как платы расширения для внутренней установки в системный блок компьютера или как отдельные устройства, для подключения к компьютеру по USB интерфейсу.

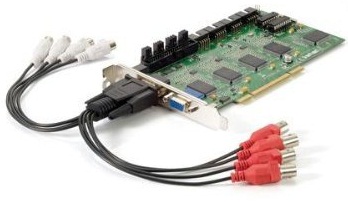

— специализированные платы видеозахвата.
Кабель для соединения камеры с компьютером. В зависимости от наличия входов на устройствах, это может быть кабель RCA, S-Video или комбинированный тип, переходящий из одного типа в другой. Кабель S-Video отличается лучшим качеством выходного видеоизображения, чем композитный шнур. Любой их этих проводов для подключения должен поставляться в комплектации с видеокартой, ТВ-тюнером или платой-видеорегистратора. - Если требуется регистрация звукового сопровождения синхронно с видеоизображением, то так же для подключения понадобится кабель для соединения аудио-выхода камеры и аудио-входа на звуковой плате компьютера (Mic или LiveIn, выбор зависит от настроек использующегося ПО).
Программное обеспечение для оцифровки видеосигнала и сжатия. Для этих целей можно использовать утилиты, которые поставляются в комплекте с платой захвата, видео-платой или ТВ-тюнером, а так же прийти к применению отдельных программ, что располагают подобными возможностями (Adobe Premiere, ULead Media Studio). Перед началом захвата видеосигнала необходимо должным образом произвести настройки, среди которых указать устройства и входы видеосигнала (S-Video/Composite), источник аудиосигнала (USB, PCI, AUX и т.д.). Кроме того, необходимо указать стандарт видео (SECAM, PAL, NTSC), выбрать разрешение видеозаписей, алгоритм кодирования, битрейт, частоту смены кадров и прочие параметры, от которых будет зависеть качество и размер выходного видеофайла.
