Мне время от времени приходиться настраивать спутниковые тарелки, как по работе, так и дома. Сразу скажу, что я не профессиональный настройщик, мой уровень познаний в настройке можно охарактеризовать примерно как продвинутый. Раньше приходилось использовать маленький черно-белый телевизор китайского производства и тюнер Topfield 4000.
Попутно приходилось таскать с собой удлинитель метров на 40. И это было очень неудобно, сплошные минусы. Кто настраивал тарелки, тот поймет.
В прошлом году мною был приобретен прибор для настройки спутниковых антенн Satlink WS-6906.
После примерно полугода использования был мною продан.
Причина: не видит транспондеры, которые вещают в DVB-S2 (Mpeg-4).
Это мой второй обзор, так что прошу сильно не критиковать стиль изложения, старался как мог))). Все нижеизложенное отражает только мое мнение о данном приборе и может в корне не совпадать с вашими мнениями, дорогие читатели, так что извиняйте. И заранее прощу прощения за фото и за то, что не снял защитную пленку с экрана, при фотографировании. Так как прибор мне не нужен постоянно, передал его на пользование другу, настройщику антенн. За это, он мне предоставил бесплатный шаринг, в качестве арендной платы))).
Satlink WS 6933 Обзор DVB-S2 прибора для настройки спутникового ТВ. Сатфаиндер
И так начнем наш обзор.
Заказывал как обычно, через друга, поэтому трека у меня нет. Куплен за свои денежки. Посылка шла примерно чуть более месяца.
Упаковано было так себе, просто коробку засунули в пакет без пурырки и обмотали скотчем, тем не менее, прибор не пострадал. Только защитная пленка на экране, почему то была поцарапана.
Прибор, насколько я понял в процессе поиска, есть в трех вариантах.
1 вариант с монохромным дисплеем.
2 вариант с монохромным дисплеем.
ну и мой, с цветным дисплеем.
Коробка спереди: коробок спичек и аккумулятор 18650 для масштаба.
Коробка сзади.
Что внутри.
Комплектность: сам прибор, зарядное устройство на 12В и 1А тока, кабель micro USB и диск с очень краткой инструкцией на английском языке и без драйверов.
Кабель USB и зарядное устройство.
На лицевой панели присутствуют экран, 6 индикаторов состояний, два 8-ми сегментных индикатора и 6 кнопок.
Следующее фото не мое, взято со страницы продавца. Каюсь, забыл сфотографировать. Сверху устройства присутствуют разъем для подключения конвертера и выключатель питания.
На левом боку только micro USB разъем и гнездо для подключения зарядного устройства.
Сзади прибор оснащен фонариком. Включается он в системных настройках.
Рассмотрим поближе.
Прибор весит 338 грамм
Взвесим прибор.
Отдельно резиновый чехол.
Батарея.
Сам прибор без крышки батарейного отсека.

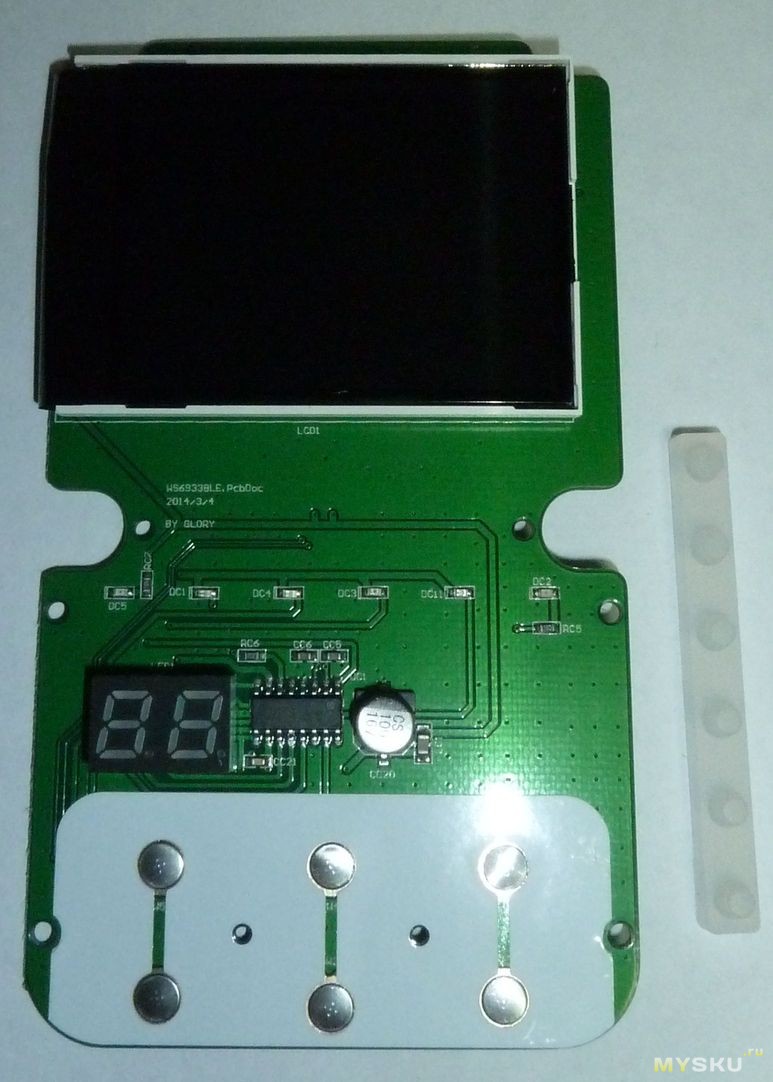

Посмотрим, как устроен прибор внутри?
Расчлененка.
Для этого откручиваем 6 шурупов.
При беглом осмотре видно, что местами флюс не смыт. Пайка в принципе аккуратная.
Соберем прибор и включим его.
Меню.
Язык меню оставил английский, так как перевод на русский далек от идеала. Вот перечень всех языков доступных в данном устройстве:
Английский, французский, итальянский, португальский, немецкий, испанский, русский, польский, турецкий, словацкий, греческий, персидский, арабский. За два последних не ручаюсь, может и другие, не понимаю их написания.
Дополнительная информация
Настройки спутника.
Продолжение.
Поиск сигнала.
Если при этом нажать на клавишу ОК, то попадем в подменю.
Что у нас в инструментах.
Здесь, по-видимому, некая помощь в определении угла наклона и направления тарелки в зависимости от местонахождения.

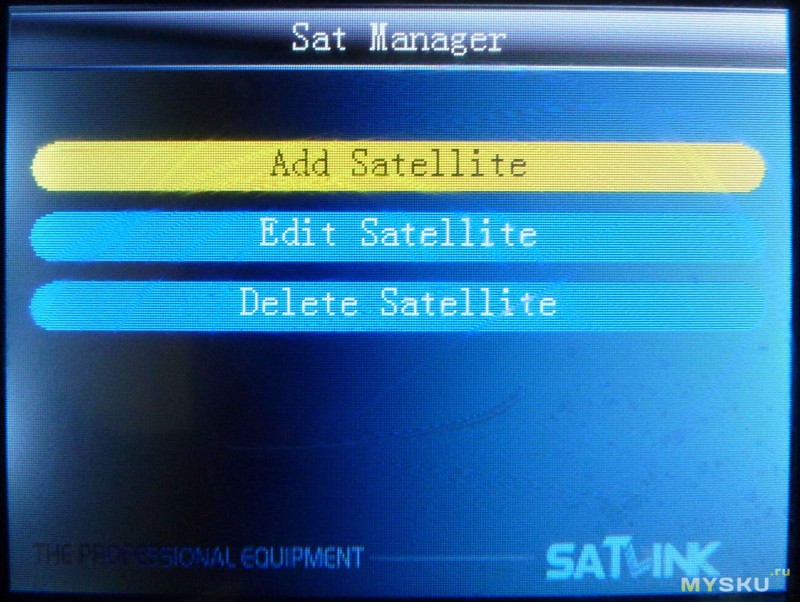

Далее у нас идет управление спутниками.
Можно добавить, редактировать и удалять спутники.
При попытке удаления учтиво спрашивает, а точно ли мы хотим удалить.

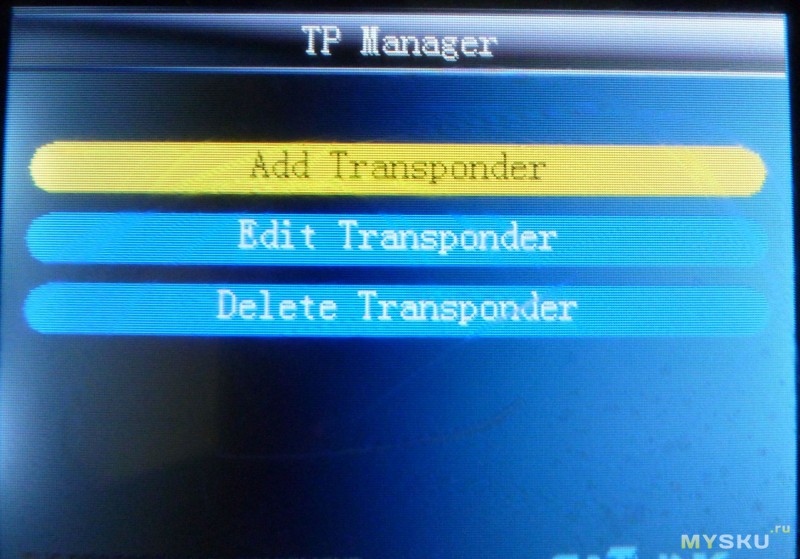

Следующее по списку это управление транспондерами.
Можно добавить, редактировать и удалять транспондеры.
Ну и последними идут системные настройки.
Вот и русский язык.
Немного тестов.
Сравнение с Topfield 4000Fi (на работе).
Тарелка большая, 6-ти сегментная. Конвертор C диапазона, находится в фокусе тарелки. Спутник Yamal 401 90.0°E. Транспондер 3А, частота 3675L, битрейт 17500. Вещание идет в DVB-S.
Topfield утверждает, что качество примерно на уровне 60-65%, а Satlink дает нам только 48%.
Сравнение с OPENBOX SX6 HD (дома).
Тарелка маленькая, офсетная. Конвертор Ku диапазона, находиться не в фокусе тарелки. Спутник Intelsat 15 85.2°E. Транспондер RU11, частота 12600V, битрейт 30000. Вещание идет в DVB-S2.
И снова расхождения в показаниях.
Спутник Horizons 2 85.0°E. Транспондер 4K, частота 11840H, битрейт 28800. Вещание идет в DVB-S2.
И кто прав? Не знаю, однако… Надеюсь что герой нашего обзора.
И напоследок, подключим к компьютеру.
В заключении, перечислю основные достоинства и недостатки данного прибора.
Плюсы
-Небольшой;
-Практически легкий;
-Действительно DVB-S2;
-Отдельный индикатор качества сигнала (очень поможет в солнечную погоду);
-Фонарик;
Минусы:
-Не хватает цифровых кнопок (Условно минус, довольно быстро привыкаешь к их отсутствию);
-Нет сумки (С предыдущим прибором была в комплекте);
-Фонарик включается неудобно (Придирка с моей стороны);
-Нет драйверов на диске, придется искать отдельно (думаю, не составит труда найти).
Мой вердикт: Неплохой бюджетный прибор для настройки антенн.
Всем удачных покупок!
P.S. Животных дома нет, жена не разрешает.
Планирую купить +26 Добавить в избранное Обзор понравился +33 +69
- 03 марта 2015, 14:55
- автор: yurasik1977
- просмотры: 28036
Источник: mysku.me
Настройка и ремонт антенны ASTRA 19
Направление спутникового сигнала Astra 19 можно выяснить по компасу или по программе в интернете, например, DISHPOINTER. При заходе на сайт программы нам предлагается ввести адрес и название спутника (Astra 1KR, 1L, 1M, 1N 19.2E).
С помощью цветного луча на карте отобразится направление спутника. Это поможет нам сориентироваться, присутствует ли сигнал с окна или тарелку необходимо устанавливать на крыше.
Деревья, высотные дома, находящиеся напротив антенны, могут служить препятствием прохождению сигнала. В этом случае антенну необходимо будет поднять выше или произвести монтаж на крыше здания.
2. Собираем антенну, устанавливаем кронштейн.
Антенну собираем согласно инструкции, входящей в комплект. Крепим кронштейн к боковой плоскости, вешаем на опору антенну, приступаем к настройке. Для ориентации тарелки на спутник можно использовать прибор для настройки антенн или меню спутниковой приставки. Настраивать по прибору удобнее: нет необходимости выносить телевизор к окну. Но недорогие приборы не показывают название спутника, поэтому проверка правильности настройки должна быть определена с помощью ресивера.
Стоимость услуги по ремонту от 3000р. Зона обслуживания — Москва и Московская область. Мастер +7 (962) 963-31-08.
В ресивере выставляем параметры настройки на спутник:
- Название Astra 1KR/1L/1M/1N 19.2E.
- Частота (транспондер): 12545МГц, поляризация: H, скорость потока: 22000, коррекция ошибок: 5/6.
- Настройки LNB (конвертора): верхний гетеродин 10600 МГЦ, нижний 9750 МГц.
- Дисек-переключатель выключен.
На экране появятся 2 шкалы уровня и качества. По ним будем проверять настройку на Astra. Шкалы должны заполниться на 60-70%. Данные вводим либо в разделе «Ручной поиск», либо в автоматическом режиме выбираем из списка предложенных на спутник частот. Полный перечень частот и каналов Astra.
3. Настройка антенны на спутник АСТРА
Знание данных по азимуту и углу места значительно облегчит работ. Для Московского региона это азимут 201.17, угол места 24.24. На сайте SATCALC можно узнать азимут и угол места нужного региона.
- Ориентируем антенну согласно данным азимута и угла места (Москва и область азимут 201.17, угол места 24.24)
- Конвертор поворачиваем до отметки -10.3°, значение должно оказаться сверху.
- Начинаем медленно передвигать антенну влево-вправо, ждем несколько секунд, смотрим на экран телевизора, на шкалы уровня и качества.
- Процедуру проводим до появления сигнала. Если сигнал не отобразился, то меняем расположение антенны вверх-вниз и продолжаем двигать по горизонтали.
- Добиваемся заполнения шкал на 60-70%, затягиваем крепеж.
| Регион | Азимут | Угол места |
| Москва | 201.17 | 24.24 |
| Новгород | 194.01 | 22.66 |
| Санкт-Петербург | 192.81 | 21.36 |
| Ростов-на-Дону | 207.45 | 32.26 |
| Самара | 218.86 | 23.41 |
| Тбилиси | 215.85 | 34.86 |
| Минск | 190.44 | 27.95 |
| Екатеринбург | 226.33 | 15.78 |
| Волгоград | 215.45 | 28.63 |
| Челябинск | 228.01 | 16.77 |
| Краснодар | 206.92 | 34.38 |
Антенну Astra часто совмещают со спутником Hotbird, для этого на тарелку подключают дополнительный конвертор — Подробнее о настройке Astra + Hotbird.
Вызов мастера по ремонту и настройке антенны Астра
Когда самостоятельно настроить спутниковую антенну не получается, либо возникают поломки в процессе эксплуатации системы, антенный сервис «Спектр ТВ» готов прийти на помощь и оказать услуги:
- СЕРГЕЙ
- В компании с 2004 г. Специализация: спутниковое и эфирное телевидение, интернет, сотовая, молниезащита.
Источник: www.spektr-tv.ru
Установка спутниковой антенны с использованием анализатора ТВ спектра
В этой статье мы рассмотрим шаги по выравниванию спутниковой антенны. Очень важно использовать прибор, который предлагает надежные измерения для обеспечения оптимального качества приема не только во время установки, но и в течение срока службы установки. В противном случае погодные условия, такие как ветер или дождь, могут иметь последствия, в результате чего антенна теряет сигнал.
Поэтому мы собираемся выровнять спутниковую антенну с помощью анализатора спектра RANGER Neo.
Узнайте местонахождение и спутники
Следующий веб-сайт поможет нам выполнить необходимые вычисления для нашей установки:
-
Укажите физическое местоположение антенны. Переместите маркер по карте до физического местоположения или введите почтовый адрес. Кроме того, вы можете ввести координаты широты и долготы в том же текстовом поле (вы можете найти их с помощью своего мобильного телефона или GPS).
В этом примере мы собираемся установить спутниковую антенну (в местоположении (Широта 42.8806º и долгота 8.5450º), чтобы получить спутник ASTRA 19.2E.
- Азимут: 142.3°
- Высота: 33.2°
Какие инструменты нам нужны для установки спутниковой антенны?
- Компас. Чтобы настроить азимут. Его можно заменить мобильным телефоном.
- Инклинометр. Чтобы отрегулировать высоту. Этот инструмент не является обязательным, поскольку многие мачты имеют выгравированную направляющую (полезную, если она установлена перпендикулярно земле), или снова можно использовать сотовый телефон.
- Спутниковая антенна. Включает в себя антенна, крепежные изделия, LNB и т. д.
- Анализатор ТВ спектра. Он позволяет выполнять тонкую настройку, чтобы максимизировать мощность сигнала, полученного от спутника.
Отрегулируйте спутниковую антенну на временной основе
Как только все крепежные элементы установлены, антенна установлена на монтаже, а LNB на месте, это момент, чтобы выполнить .
- Ориентировочная ориентация антенны. Установите антенну в соответствии с данными, вычисленными на шаге [3].
Регулировка азимута (142º) и высоты (33º)
Важно! Есть еще тонкие настройки, поэтому не затягивайте все винты, которые фиксируют антенну в ее конечном положении.
Установщик, перемещающий спутниковую антенну
«Охота» со спутника ASTRA 19,2 E
- Выберите правильную конфигурацию для спутника. Подключите анализатор спектра RANGER Neo к LNB и установите его для подачи антенне 13 VDC и ВЕРТИКАЛЬНУЮ поляризацию в НИЗКОЙ полосе. Эта конфигурация не случайна. Она отвечает на следующую таблицу:
| ПИТАНИЕ | ПОЛЯРИЗАЦИЯ | ПОЛОСА |
| 13 VDC | ВЕРТИКАЛЬНАЯ | НИЗКАЯ |
| 18 VDC | ГОРИЗОНТАЛЬНАЯ | НИЗКАЯ |
| 13 VDC + 22 kHz | ВЕРТИКАЛЬНАЯ | ВЫСОКАЯ |
| 18 VDC + 22 kHz | ГОРИЗОНТАЛЬНАЯ | ВЫСОКАЯ |
Таблица поляризации, согласно питания LNB
- Анализатор идентифицирует спутник. Переместите курсор на один из цифровых транспондеров (перемещение джойстика или просто нажатие на сенсорном экране). RANGER Neo скажет вам, на каком спутнике и/или орбитальной позиции вы находитесь всего за несколько секунд!
RANGER Neo скажет вам, на каком спутнике и/или орбитальной позиции вы находитесь всего за несколько секунд
Если вы не можете получить спутниковый сигнал, убедитесь, что вы выполнили вышеуказанные шаги правильно, особенно вычисления азимута и высоты, касающиеся физического расположения антенны.
Точная настройка антенны
Теперь, как только ASTRA 19.2E заблокирован (см. Рисунок выше), мы можем применить тонкие настройки для оптимального выравнивания.
Тонкая настройка — очень важный шаг, поэтому профессиональные установщики всегда используют ТВ-анализатор вместо того, чтобы полагаться на базовое «измерение качества», предлагаемое спутниковым ресивером. Это связано с тем, что из антенны поступает более надежный сигнал, поэтому для этого сигнала будет существовать более высокий запас прочности для того, чтобы выжить даже элементы, которые его ухудшают: деривации, старые кабели, источники помех и т. д. Короче говоря, установка будет иметь меньше проблем как во время установки, так и в течение срока ее службы.
- Настройте анализатор для проведения измерений. Если вы этого еще не сделали, установите анализатор RANGER Neo в один из режимов разделения экрана, чтобы сразу просмотреть измерения и спектр. Так же, как экраны в этой статье.
- Точная позиция антенны. При соблюдении измерений прикладывайте небольшие поправки к положению тарелки на всех осях. Не разблокируя транспондер, попробуйте достичь максимально возможного значения мощности. На этом этапе вы сможете затянуть все винты, чтобы убедиться, что антенна плотно находится в своем положении.
Регулировка наклона, чтобы получить как можно больше значения мощности.
Поскольку ASTRA 19.2E передает в ВЕРТИКАЛЬНОЙ/НИЗКОЙ ПОЛЯРИЗАЦИИ, мы должны стараться избегать влияния транспондеров при противоположной поляризации (ГОРИЗОНТАЛЬНОЙ/ВЫСОКОЙ). Это так называемая корректировка кросс-поляризации. Это то, что мы собираемся сделать на следующем этапе.
Кросс-поляризация регулируется поворотом LNB на его оси.
- Регулировка MER и поляризация. Поверните LNB на своей оси и внимательно просмотрите экран анализатора спектра. Чем более определены линии транспондеров, тем выше качество приема и тем выше будет MER и LM. Это наша цель: Определенные транспондеры вместе с лучшими значениями MER и LM. В то время вы также можете затянуть LNB, чтобы зафиксировать его.
LM (Link Margin) относится к тому, насколько MER сигнала может упасть, прежде чем прием станет невозможным. Поэтому чем выше, тем лучше.
Тестирование качества сигнала
RANGER Neo является идеальным инструментом для быстрой и эффективной проверки качества сигнала не только потому, что он показывает все измерения на одном экране, но также потому, что инструмент не требует неприятных процессов настройки.
Посмотрите, что у нас есть
RANGER Neo также может отображать незашифрованные программы, доступные на спутнике. Это очень практично не столько для самой картины, сколько для количества интересных данных, связанных с транспондерами, которые мы можем отобразить.
Информация о видео, аудио и услугах.
В любое время можно отобразить список сервисов с помощью меню анализатора и показать все программы и услуги, доступные в пределах настроенного канала. Выбор одного конкретного канала или услуги становится очень понятным с помощью джойстика или просто нажатия на сенсорном экране.
Отображение списка сервисов ASTRA 19.2E.
Интересные факты
-
Вы можете получить обновленную и точную информацию о спутниках (орбитальной позиции, таблицах каналов и т. д.) на следующих веб-сайтах:
- www.lyngsat.com
- www.kingofsat.net
- www.satbeams.com
