Дополнив видеомагнитофон несложной приставкой, можно превратить его в маленький телецентр и наладить местное телевещание в небольшом поселке, деревне, детском лагере. Полная структурная схема устройства показана на рис.1. Выполнена она на распространенных деталях, не требует никаких изменений в видеомагнитофоне и телевизоре.
В отечественных ВМ имеется выход «ВЧ», он позволяет производить трансляцию программы на антенный вход телевизора, включенного на 6-й канал метрового диапазона. Усилив сигнал, можно передавать его на расстояние несколько сот метров. Прием ведется на обыкновенный телевизор, для чего используется отдельная антенна А2, ориентированная на передающую антенну A3. Последнюю желательно установить как можно выше, например на крыше дома. Принятый сигнал для более уверенного приема усиливается антенным усилителем, принципиальная схема которого приведена на рис.2.
Все соединения при монтаже усилителя должны быть минимальной длины. Питание — от источника с малым коэффициентом пульсации, иначе на экране телевизора могут возникать перемещающиеся или стоячие горизонтальные полосы. Лучше всего запитать схему с блока питания самого телевизора через небольшой стабилизатор напряжения. Усилитель хорошо работает на всех 12 каналах диапазона MB, так что его можно использовать и для усиления сигналов местного телевидения. Передатчик подключается к «ВЧ выходу» видеомагнитофона, телевизор — через сопрягающее устройство к его выходам «ВИДЕО» и «ЗВУК».
Делаем беспроводную видео передатчик для TV эта очень просто
Предварительный каскад передающего усилителя (рис.3) собран на полевом транзисторе VT1 с коэффициентом’усиления около 10.
На входе стоит конденсатор С1, имеющий очень маленькую емкость, поэтому устройство практически не вносит изменений в выходной сигнал видеомагнитофона. Сигнал усиливается двумя каскадами линейного усилителя мощности. В первом, имеющим наибольшее усиление, использован транзистор VT2, работающий в классе А. Выходной каскад (его усиление по мощности равно 5) выполнен на транзисторе VT3, обладающем повышенной электрической прочностью и хорошей линейностью. Для температурной стабильности каскада применен терморезистор R9, установленный на радиаторе, вблизи транзистора VT3. Кроме того, каскады разделены экранами.
Коэффициент передачи всего устройства составляет около 40 дБ. Усилитель при этом развивает выходную мощность около 2,5 Вт. Выход его рассчитан на подключение нагрузки с сопротивлением 75 Ом. При монтаже конденсатор С1 непосредственно припаивается к центральной жиле кабеля, идущего от видеомагнитофона.
Выводы конденсатора должны быть минимальной длины, как и все остальные соединения. Для обеспечения устойчивой работы базовые цепи транзисторов отделены от коллекторных. Сами транзисторы VT2 и VT3 помещены в углубления на радиаторе, и рядом с транзистором VT3 устанавливается терморезистор R9.
Остальные детали собраны на печатной плате из двустороннего фольгированного стекло-текстолита, закрепленной на стойках на радиаторе. Фольга одной из сторон используется в качестве экрана. Отверстия под детали должны быть раззенкованы. Экраны между базовыми и коллекторными цепями транзисторов также выполнены из фольгированного стеклотекстолита. Они должны быть соединены с общим экраном схемы.
Четкий видео и аудио передатчик из модулятора старой игровой приставки
В усилителе применены следующие детали: терморезистор — типа КМТ-1, подстроечные конденсаторы С6, С9, С11 — типа КТ4-21В. Дроссель Др1 намотан на резисторе МЛТ-0,25 сопротивлением 100 кОм проводом ПЭВ-1 0,12 в один ряд до заполнения, около 30 витков. Катушки — бескаркасные и намотаны посеребренным проводом диаметром 1 мм, L1 содержит 3 витка, внешний диаметр катушки — 10 мм, длина намотки — 6 мм; L2 содержит 4 витка, внешний диаметр катушки — 8 мм, длина намотки — 8 мм; L3 содержит 3 витка, внешний диаметр катушки — 8 мм, длина намотки — 5 мм; L4 содержит 4 витка, внешний диаметр катушки — 10 мм, длина намотки — 8 мм. Питать усилитель можно от любого стабилизированного источника, обеспечивающего при напряжении 20 В ток около 0,5 А, а при 12 В — около 80 мА. Для приемной антенны А2 лучше использовать 5-элементную антенну типа «волновой канал» (рис.4).
Дополнив видеомагнитофон несложной приставкой, можно превратить его в маленький телецентр и наладить местное телевещание в небольшом поселке, деревне, детском лагере. Полная структурная схема устройства показана на рис.1. Выполнена она на распространенных деталях, не требует никаких изменений в видеомагнитофоне и телевизоре.
В отечественных ВМ имеется выход «ВЧ», он позволяет производить трансляцию программы на антенный вход телевизора, включенного на 6-й канал метрового диапазона. Усилив сигнал, можно передавать его на расстояние несколько сот метров. Прием ведется на обыкновенный телевизор, для чего используется отдельная антенна А2, ориентированная на передающую антенну A3. Последнюю желательно установить как можно выше, например на крыше дома. Принятый сигнал для более уверенного приема усиливается антенным усилителем, принципиальная схема которого приведена на рис.2.
Все соединения при монтаже усилителя должны быть минимальной длины. Питание — от источника с малым коэффициентом пульсации, иначе на экране телевизора могут возникать перемещающиеся или стоячие горизонтальные полосы. Лучше всего запитать схему с блока питания самого телевизора через небольшой стабилизатор напряжения. Усилитель хорошо работает на всех 12 каналах диапазона MB, так что его можно использовать и для усиления сигналов местного телевидения. Передатчик подключается к «ВЧ выходу» видеомагнитофона, телевизор — через сопрягающее устройство к его выходам «ВИДЕО» и «ЗВУК».
Предварительный каскад передающего усилителя (рис.3) собран на полевом транзисторе VT1 с коэффициентом’усиления около 10.
На входе стоит конденсатор С1, имеющий очень маленькую емкость, поэтому устройство практически не вносит изменений в выходной сигнал видеомагнитофона. Сигнал усиливается двумя каскадами линейного усилителя мощности. В первом, имеющим наибольшее усиление, использован транзистор VT2, работающий в классе А. Выходной каскад (его усиление по мощности равно 5) выполнен на транзисторе VT3, обладающем повышенной электрической прочностью и хорошей линейностью. Для температурной стабильности каскада применен терморезистор R9, установленный на радиаторе, вблизи транзистора VT3. Кроме того, каскады разделены экранами.
Коэффициент передачи всего устройства составляет около 40 дБ. Усилитель при этом развивает выходную мощность около 2,5 Вт. Выход его рассчитан на подключение нагрузки с сопротивлением 75 Ом. При монтаже конденсатор С1 непосредственно припаивается к центральной жиле кабеля, идущего от видеомагнитофона.
Выводы конденсатора должны быть минимальной длины, как и все остальные соединения. Для обеспечения устойчивой работы базовые цепи транзисторов отделены от коллекторных. Сами транзисторы VT2 и VT3 помещены в углубления на радиаторе, и рядом с транзистором VT3 устанавливается терморезистор R9.
Остальные детали собраны на печатной плате из двустороннего фольгированного стекло-текстолита, закрепленной на стойках на радиаторе. Фольга одной из сторон используется в качестве экрана. Отверстия под детали должны быть раззенкованы. Экраны между базовыми и коллекторными цепями транзисторов также выполнены из фольгированного стеклотекстолита. Они должны быть соединены с общим экраном схемы.
В усилителе применены следующие детали: терморезистор — типа КМТ-1, подстроечные конденсаторы С6, С9, С11 — типа КТ4-21В. Дроссель Др1 намотан на резисторе МЛТ-0,25 сопротивлением 100 кОм проводом ПЭВ-1 0,12 в один ряд до заполнения, около 30 витков. Катушки — бескаркасные и намотаны посеребренным проводом диаметром 1 мм, L1 содержит 3 витка, внешний диаметр катушки — 10 мм, длина намотки — 6 мм; L2 содержит 4 витка, внешний диаметр катушки — 8 мм, длина намотки — 8 мм; L3 содержит 3 витка, внешний диаметр катушки — 8 мм, длина намотки — 5 мм; L4 содержит 4 витка, внешний диаметр катушки — 10 мм, длина намотки — 8 мм. Питать усилитель можно от любого стабилизированного источника, обеспечивающего при напряжении 20 В ток около 0,5 А, а при 12 В — около 80 мА. Для приемной антенны А2 лучше использовать 5-элементную антенну типа «волновой канал» (рис.4).
Прекрасная подборка неплохих схемотехнических решений телевизионных видеопередатчиков для беспроводной передачи видео сигнала от видеокамер, спутниковые ресиверов, игровых приставок и многих других устройств. Схемы видеопередатчиков работают в диапазоне стандартных частот 470-580 МГц и могут быть приняты с 21-34 канал практически любым телевизором. Видеосигнал способен передаваться на расстояние 50-100 метров с использованием короткой антенны из обычного куска медного провода.
Основным компонентом схемы простого видеопередатчика является транзистор типа BC548, при необходимости его можно заменить на аналогичный BF199, смотри справочник по транзисторам. Остальные пассивные элементы желательно взять SMD типа. Для изготовления катушки L1 необходимо намотать 5 витков медного провода диаметром 0,5 мм на 8 мм каркасе.
Видеопередатчик — вся его конструкция размещается на небольшом кусочке фольгированного стеклотекстолита 2*2 см, который приклеен на супер клей к обратной стороне видеокамеры. В роли антенны прекрасно подойдет обычный провод 50 см. Определить частоту работы устройства можно опытным путем, медленно повернув подстроечный конденсатор 22 pf, при настроенном телевизоре на свободный канал из частотного диапазона.
Конструкция состоит из двух частей: передатчика видео и аудио состовляющей. Катушка состоит из 24 витков, провод — 0,2 мм. Транзистор можно использовать 2SC2001, 2SC1815, 2SC1907 и другие.
Высокочастотная часть устройства базируется вокруг высокочастотных транзисторов BF199 и BFR90. В случае необходимости диапазон трансляции можно увеличить заменив BFR90 на 2N3886.
Как видите, все радиокомпоненты для минимизации размеров, и снижения уровня помех, используются SMD типа для поверхностного монтажа. Именно в ВЧ констирукциях их лучше всего и применять. Наматывают катушки следующим образом:
L1, L2 = 3 витка диаметром 3 мм, 0,5 мм проволока.
L3 = 2 витка диаметром 3 мм, 0,5 мм проволока. Все катушки изготавливаются бескаркасными.
LM1889 это почти готовая схема узла телевизионного модулятора для переноса НЧ теле и аудио сигналов на радиочастоту с целью подачи сигнала на вход телевизора или радио излучения.
Кроме генератора несущих и модуляторов LM1889 имеет так же и узел формирования комплексного видеосигнала из RGB составляющих.
Несущая частота изображения формируется колебательным контуром L1С7, а несущая частота звукового сопровождения -L2C5. Контур L1С7 входит в LC-генератор несущей частоты сигнала видеоизображения. Видеосигнал поступает на разъем Х1, откуда он следует на транзисторный двухкаскадный предварительный усилитель (VT1 и VT2) с гальванической связью между обоими каскадами. С эмиттера второго транзистора усиленный видеосигнал следует на вход амплитудного модулятора LM1889 (13 контакт). Видеосигналом осуществляется амплитудная модуляция сигнала, который генерируется на L1C7.
Аудиосигнал идет через разъем Х2. Он усиливается VT3 и следует на частотный модулятор (ЧМ) на базе варикапа VD1. Последний регулирует настройку L2C5, т.е осуществляет ЧМ. КК L2C5 отрегулирован на вторую звуковую ПЧ, т.е, на 4,5; 5,5 или 6,5 Мгц в зависимости от типа передачи, а КК L1C7 настраиваем на частоту сигнала изображения любого из метровых каналов.
Комплексный сигнал выделяется на десятом выводе микросборки и следует на транзисторный усилитель мощности VT4. Подстроечным сопротивлением R13 можно осуществлять настройку частотного канала.
Катушка L1 мотается на бумажном каркасе диаметром 5 мм, состоит из двух витков медного провода ПЭВ 0,96. Индуктивность ее около 0,3 мкГн, она зависит от выбранного частотного канала, поэтому может сильно отличаться от указанного параметра.
КК L2C5 настраивается на первую звуковую ПЧ, т.е, на разницу между несущей частотой изображения и звука. Обычно это 5,5 или 6,5 МГц. Вместо КК L2C5 можно использовать готовый контур второй ПЧЗ любого старого телевизора. При изготовлении своими руками потребуется каркас диаметром 5 мм с ферритовым подстроечным сердечником. 30 витков провода ПЭВ 0,12.
Предварительно этот КК рекомендуется настроить на 5,5 или 6,5 МГц. Катушка L3 дроссель, состоящая из 10 витков медного провода ПЭВ 0,96 без каркаса, диаметром 5 мм.
Для настройки схемы подайте на вход любой видеосигнал. Подайте сигнал с выхода нашего устройства на антенный вход ТВ и используя функцию автоматического поиска каналов — настройте сигнал на телевизоре. По показаниям меню настройки узнайте на какой частоте работает видеопередатчик и если нужно сместите настройку подбором конденсатора С7 или подстройкой катушкой индуктивности L1, а так же, в небольшом частотном интервале подстройкой резистора R13. Добейтесь качественного цветного изображения на экране ТВ.
Затем подайте на Х2 аудиосигнал. Продолжая просмотр видеосигнала и наблюдая за качеством изображения, настройте КК L2C5 так чтобы был нормальный звук и хорошее изображение.
Схема работает в диапазонах MB (VHF) и ДМВ (UHF). Сигнал, формируемый передатчиком, может быть принят любым типовым телевизионным приемником или ТВ-тюнером. Передатчик собран на одной микросхеме КР1043ХА4 (Зарубежный аналог TDA5660P справочная документация в архиве по ссылке выше)и двух СВЧ на биполярных транзисторах. Правильно собранное устройство обеспечивает идеальное качество цветного изображения на расстоянии 50 м от передатчика. Максимальный радиус действия зависит от чувствительности ТВ приемника и используемых антенн и доходит 300 м, а черно-белой картинки до 500 м.
Катушки бескаркасные на оправке диаметром 3 мм. Катушки L1, L4, L5 по 1,5 витка (кольцо с выводами вниз)медного провода ПЭВ 0,5 мм, а L3 2+2 витка того же провода состоит из двух половинок, между которыми расположена катушка L4. Зазор между L3 и L4 — приблизительно 1 мм. L2 позаимствована от контура режекции звука любого телевизионного приемника.
Колебательный контур L2 С12 задан на частоту поднесущей звука 6,5 МГц, поэтому емкость С12 может быть различного номинала,. Дроссель типовой ДПМ-0.1, ЕС24 10-50 мкГн или самодельный, изготовленный на сопротивление МЛТ-0.25 и имеющий 50 витков провода ПЭВ-2 диаметром 0,1 мм. Провод рекомендуется наматывать секционно для снижения собственной емкости дросселя.
В схеме используются любые биполярные СВЧ-транзисторы с граничной частотой от 2 ГГц или выше и мощностью не ниже 50 мВт. Почти все пассивные радио компоненты передатчика — SMD для поверхностного монтажа типоразмера 0805. Чертеж печатной платы прилагается в архиве, по ссылке выше.
Плата сверху должна быть закрыта латунным экраном высотой 20-25 мм с отверстиями напротив элементов настройки (R7, С13, 14, 21, L2) и антенны. Экран необходимо припаять по контуру снизу ПП. Антенна — обычный кусок медной проволоки диаметром 2,5 мм 2 . Длина ее подбирается экспериментально.
Настройка конструкции заключается в установке рабочей точки модулятора сопротивлением R7. В последнюю очередь осуществляем регулировку КК L2 на частоту 6,5 МГц. После финальной настройки катушки можно залить парафином или прозрачным клеем.
Простой миниатюрный жучок но 143МГц, питание 3-9в
Радиомикрофон на 87.9 МГц
Радиомикрофон работающий на частоте 87,9 МГц. Дальность действия достигает 35-40 м. Выполнен он на двух транзисторах но VT1 собран микрофонный усилитель, на VT2 — генератор ВЧ. Через конденсатор С6 к генератору подключена антенна WA1 — отрезок медного провода диаметром 1,2 и длиной 150-300 мм.
Модулятор — передатчик видеосигнала
Радиопередатчик своими руками

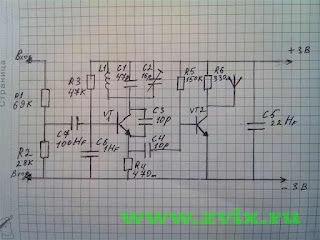

Всем привет. На днях я решил собрать простейший передатчик звука на двух транзисторах КТ 3102. Это устройство будет полезно для любителей смотреть фильмы ночью, когда все спят. Суть передатчика заключается в передачи звука с телевизора или компьютера на радиоприемник.

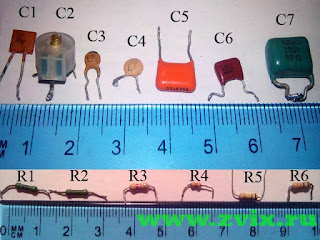

- R1 — 69 К
- R2 — 28 К
- R3 — 47 К
- R4 — 470 Ом
- R5 — 150 К
- R6 — 330 Ом
- C1 — 47 pf
- C2 — 16 pf
- C3 — 10 pf
- C4 — 10 pf
- C5 — 22 nf
- C6 — 1 nf
- C7 — 100 nf

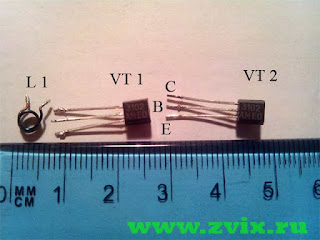

VT 1 — KT 3102
VT 2 — KT 3102
Катушка 5–6 витков на стержне от шариковой ручки.

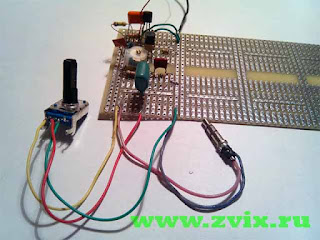

Для проверки схемы на работоспособность я решил собрать ее на макетной плате. Особых трудностей при сборке не возникло. После сборке я решил испытать своё устройство, подключив его к компьютеру. Частоту на радио приёмнике я нашёл быстро покрутив подстроечный конденсатор C2.
Качество звука было ужасное, в наушниках стоял один гул. По этому я решил перенести схему на печатную плату и попробовать ее экранировать.

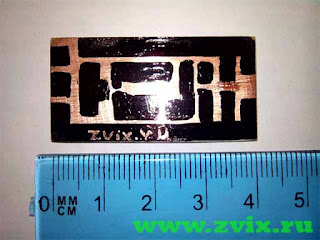

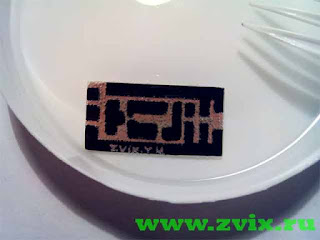

Печатную плату сделал я старым дедовским способом, нарисовал ее маркером и отправил травиться в раствор лимонной кислоты с перекисью водорода и солью.
Плату лудить не стал, так как это все ради эксперимента. Для личного пользования я буду делать стерео передатчик.
При сборке я заменил подстроечный конденсатор C2 на обычный с ёмкостью
16pf. Собранную плату я поместил в металлическую коробочку, сделанную из оцинковки на скорую руку, минус я припаял к этой коробке.
Передатчик я поймал на частоте 90.9 MHz. Звук стал чистым без всякого гула.
Источник: www.zvix.ru
Управление устройствами через радиоканал
SmartTV – приставка с WI-FI позволяющая выводить на экран телевизора информацию с интернета через HDMI-порт. Позволяет сэкономить покупку телевизора с интернетом в 10 раз!
Небольшая чёрная коробочка 11см х 11см с некоторых пор начала жутко глючить. Приходилось вставать и перезапускать путём отключения питания что порядком осточертело. Да…, ворчал я вставая очередной раз с дивана, надо что то сварганить безпроводное.
Порылся в интернете нашёл от братьев китайцев передатчик(коричневая коробочка) и приёмник(зелёная плата), купил 2 комплекта по 89 грн/комп.(См Рис. 1, ниже)
Комплект состоит из пульта–передатчика на 4 команды (брелок) и платы приёмника. Плата приёмника выполнена в виде отдельной печатной платы и не имеет исполнительных цепей. Их необходимо сделать самому. Брелок добротный, приятный на ощупь, с автономным питанием от батарейки в 12 V, поставляется по отдельному заказу. В брелке плата, на которой собрана схема передатчика работающего в режиме амплитудной модуляции на частоте 315 МГц.
Приёмник собран на небольшой печатной плате. Рис.2.
При нажатии любой из 4-х кнопок передатчика формируется радиосигнал частотой 315 мГц и через его антенну передаётся в эфир. Сигнал содержит код нажатой кнопки. Приёмник через антенну принимает сигнал, расшифровывает код нажатой кнопки и формирует 2 TTL сигнала на 7-и контактном разъёме: обобщённый сигнал VT дублирующий любой сигнал из 4-х и сигнал нажатой кнопки на одном из 4-х контактов разъёма приёмника.
Длительность импульсов определяется временем нажатия на кнопку передатчика. Для правильной работы перезапуска SmartTV, необходим элемент памяти запоминающий нажатие кнопки и обладающий свойством инверсии, т.е. при каждом нажатии кнопки передатчика должно изменяться состояние питания приставки SMART-TV. То есть если SMART-TV выключена, то при нажатии кнопки передатчика SMART-TV включается – режим 1, если SMART-TV включена то при нажатии кнопки передатчика SMART-TV выключается – режим 2. При зависании приставки используется режим 2, затем режим 1. При включении только режим 1, при выключении только режим 2, при перегрузке сначала 2,затем 1.
Схема принципиальная
На Рис.3 изображена принципиальная схема управления питанием/перезапуском SmartTV, состоит из элементов:
- Блока питания приставки, передатчика, приёмника, приставки SmartTV, HDMI-кабеля и телевизора.
- Триггера К155ТМ2.
- Усилителя сигнала на КТ315Б
При нажатии на передатчике кнопки А радиосигнал попадает в приёмник, последний формирует положительный импульс на счётном входе триггера и переводит его выход Q1 положительный потенциал открывающий транзистор. Реле срабатывает, контакт реле замыкается запитывая приставку питанием. При повторном нажатии на кнопку выход Q1 переходит в нулевое состояние, реле обестачивается питание приставки пропадает. Красной линией на схеме триггера обозначен проводник переводящий триггер в счётный режим. Диод на обмотке реле защищает транзистор от пробоя ЕДС самоиндукции возникающей при отключении реле.
Как это делалось
- Изготавливаю печатную плату Рис.4. для 2-х канального управления, D3-C — резерв
- Разрезаем жилу кабеля +5В питания приставки и соединяем её с нормально открытым контактом герконового реле Rel1 (РЭС645Б).
- Припаиваем антенну к плате прёмника. Годится любой провод любого диаметра длиной до 15-20см.
- Соединяем плату с приставкой, приставку с телевизором через кабель HDMI согласно принципиальной схемы.Рис.5
- Проверяем — включаем/выключаем, перезагружаем, всё в порядке, схема работает.
Спустя некоторое время решил использовать второй приёмник для управления мощными светильниками на балконе Рис.6. Эта схема использует один передатчик и три кнопки для управления 2-мя приёмниками. Один приёмник используется для включения/выключения/перезагрузки приставки через канал D1-A, другой для управления 2-мя триггерами через каналы D1-B D2-C. Триггера независимо включают/выключают мощные симисторы в нагрузке которых включены лампы по 500 и 300 вт. Работа голубых схем описана в моей статье «Птицы на дереве».
Монтажный вид балконного освещения приведён на Рис.7,8
На Рис.9 печатная плата управления освещения балкона. Её особенность состоит в установке на ней блока управления лампой в 50 вт (выход Q1), а для управления лампой в 500 вт служит выход Q2.
На переднем плане лампа мощностью 500 вт в баллоне из кварцевого стекла. Укреплена между 2-мя половинками велосипедной спицы вставленных в отверстия деревянного бруска. Во избежание нагрева брусок покрыт фольгой от шоколадки. В целях электробезопасности подводящие спицы обмотаны изолентой. Далее через колодку с предохранителем лампа присоединяется блоку управления (белый корпус позади лампы в 50 вт.).
На Рис.7 – внутренность блока управления состоящая из 3-х частей: блока питания ~220 в от телефонного адаптера (слева внизу), блока управления с симистором для малой лампы (Рис.8), и блока управления лампой 500 вт. Конструктивно все три элемента закреплены на свободном пространстве блока управления лампой 500 вт, симистор которй находится на алюминевом радиаторе. Симистор для малой лампы укреплён на малой алюминевой пластинке, его не видно за приёмником, находящемся на переднем плане.
Когда я начал делать монтаж, то окончательно запутался, пришлось нарисовать схему монтажа (Рис.10), после чего всё получилось.
Обозначения к Рис.10
ТК1,ТК2 – симисторные ключи со схемами управления
А – сигналы с анодов симисторов
Розетка двойная — смонтирована по специальной схеме с раздельным питанием ламп
10А-предохранитель для ламп.
Источник: www.mastervintik.ru
