Техническое описание и состав телевизора SAMSUNG UE43NU7170U UE43NU7170, тип панели и применяемые модули. Состав модулей.
Характеристики

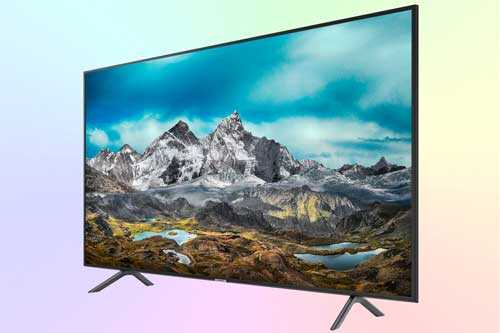

SAMSUNG UE43NU7170U UE43NU7170
LCD TV LED Smart UHD UE43NU7170U | Год выпуска: 2018
| Диагональ экрана: | 42.5″ (108 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 3840×2160 |
| Частота обновления: | 100 Гц |
| LED подсветка: | есть, Edge LED |
| Smart: | есть. Поддержка Wi-Fi — есть |
| Операционная система: | Tizen |
| Поддержка HD: | 4K UHD, HDR |
| Прогрессивная развёртка: | есть |
| Цифровой тюнер: | DVB-T MPEG4, DVB-T2, DVB-C, DVB-S2 |
| Телетекст: | есть |
| Мультимедиа: | MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 20 Вт (2х10 Вт) |
| Акустика: | два динамика |
| Интерфейс: | AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi 802.11ac, Miracast |
| Вес телевизора: | с подставкой: 9.8 кг без подставки: 9.6 кг |
| Размеры: | с подставкой 970x636x210 мм без подставки 970x563x59 мм |
| Потребление от сети: | 115 Вт |
Samsung UE32F5000AK ( BN44-00605A ) Замена подсветки и доработка тока подсветки
SAMSUNG LED
Model: UE43NU7170U UE43NU7170
Chassis/Version: BN41-02635A
Panel: CY-NN043HGAV2V
LED driver (backlight): integrated into MainBoard
PWM LED driver: BD94062F
Power Supply (PSU): BN44-00947A L40E6_NDY
PWM Power: PFC, PWM
MOSFET Power: N-FET TO-220F
MainBoard: BN41-02635A BN94-12796E
IC MainBoard: CPU: SDP1711, EMMC: KLM4G1FETE, Audio: TAS5745
Тuner: BN40-00330B
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
— SAMSUNG UE43NU7170U не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.
В некоторых из таких случаев оказывается неисправным основной импульсный источник питания — модуль BN44-00947A. При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи (N-FET TO-220F) и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC, PWM, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
Samsung UE43NU7170 замена подсветки. Уменьшить ток BN44-00947A.
— Нет изображения, но есть звук и все остальные функции работают. Иногда при включении изображение на секунду появляется и пропадает.
Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок, но иногда неисправным оказывается и LED-драйвер.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.
— Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы BN41-02635A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: SDP1711, EMMC: KLM4G1FETE, Audio: TAS5745. Неисправности чипов BGA обычно легко выявить методом прогрева.
Перед заменой тюнера BN40-00330B, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Ограничение тока драйвера подсветки. BD94062F в BN44-00947A. Общие рекомендации
Чтобы уменьшить ток подсветки LED-драйвера с контроллером BD94062F в блоке питания BN44-00947A, следует пропорционально увеличить сопротивление измерительного низкоомного резистора (датчика тока) R9873 1 Ohm в истоке ключа преобразователя.
Документ PDF от производителя BD94062F прилагается.
Дополнительно по ремонту MainBoard
Внешний вид MainBoard BN41-02635A показан на рисунке ниже:
Внешний вид блока питания
Основные особенности устройства SAMSUNG UE43NU7170U:
Установлена матрица (LED-панель) CY-NN043HGAV2V.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой BN41-02635A, управляется ШИМ-контроллером BD94062F.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE43NU7170U осуществляет модуль питания BN44-00947A, либо его аналоги c использованием микросхем PFC, PWM и силовых ключей типа N-FET TO-220F.
MainBoard — основная плата (материнская плата) представляет собой модуль BN41-02635A, с применением микросхем CPU: SDP1711, EMMC: KLM4G1FETE, Audio: TAS5745 и других.
Тюнер BN40-00330B обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Ближайшие в таблице модели:
SAMSUNG UE43RU7100U
Chassis(Version) BN41-02703A
Panel: CY-NN043HGAB1V
LED driver (backlight): integrated into PSU
MOSFET LED driver: TO-220F
Power Supply (PSU): BN44-00947J L43E7_RSM
PWM Power: PFC, PWM
MOSFET Power: TO-252
MainBoard: BN41-02703A BN94-14189M
Тuner: BN40-00331B
IC Main: CPU, eMMC, DRAM, AUDIO, DC/DC
SAMSUNG UE43NU7120U
Chassis(Version) BN41-02635A
Panel: CX-NN043HGEV8V // Y-NN043HGAVCV
LED driver (backlight): integrated into PSU
PWM LED driver: BD94062F
Power Supply (PSU): BN44-00947A L40E6_NDY
PWM Power: PFC, PWM
MOSFET Power: N-FET TO-220F
MainBoard: BN41-02635A BN94-13290E
Тuner: BN40-00330B
IC Main: CPU: SDP1711, EMMC: KLM4G1FETE, Audio: TAS5745
