Установочная коробка для ТВ розетки

Содержание

Даже ребенок знает, что нельзя просто взять и приклеить на стену розетку для того, чтобы она работала. Нельзя просто сделать отверстие в стене и поместить туда механизм розетки.

Зачем нужны подрозетники?

Правильно установленный подрозетник не позволит розетке выпасть из стены, даже если Вы будете тянуть всей семьей за шнур прибора, как в сказке «Репка». Обычно механизм закрепляется на 2-4 винта, которые находятся в самой установочной коробке или с помощью распорных лапок.
Установочные коробки (подрозетники) выступают в роли дополнительного диэлектрического изолятора между стеной и механизмом розетки, выключателя и прочих электроустановочных изделий.
Подрозетник можно использовать в качестве распределительной коробки, если она отсутствует.

Как правильно установить подрозетники своими руками. Тонкости, нюансы и секреты мастеров…

Коробка установочная, с ушками, для создания групп, для монтажа в кап.стены (арт.44661).

Как правильно выбрать подрозетник?

При выборе подрозетника, главное, сразу определиться, для какого материала стен он будет предназначен. Существуют коробки установочные для заливки в бетон, для подштукатурного монтажа в капитальные стены и коробки для монтажа в гипсокартонные и полые стены.

Необходимо заранее замерить все розетки и выключатели. Учитывайте не только высоту и ширину, но и глубину изделия. Чтобы в будущем у Вас была возможность сделать ремонт, оставьте еще немного места для провода.

Заблаговременно посчитайте, какое количество подрозетников Вам потребуется, а также в каком порядке будет производиться монтаж. Продумайте в какие группы Вы планируете объединять электроустановочные изделия, и какой тип подрозетников Вам необходим.

Подрозетник для монтажа в кап.стены (арт.44662).

По своей форме они бывают:

Круглые. Самый распространенный вид подрозетников благодаря тому, что для них легче всего подготовить специальное отверстие в стене. Такие коробки легко собирать в группы для нескольких механизмов электроустановочных изделий.
Квадратные. Чаще всего используются для монтажа в них квадратных механизмов. Это могут быть: диммеры, регуляторы теплого пола, элементы «умного дома». Их также можно объединять в группы.
Овальные. Известны своим легким и быстрым монтажом электроустановочных изделий и могут создавать группу с несколькими механизмами одновременно.

Еще по теме: Окко не показывает апл

Как подключить ТВ-розетку. Установка TV-розетки своими руками. Детальная, пошаговая инструкция.

Подрозетник для гипсокартонных и полых стен, с металл. лапками на винтах (арт.44663).

На нашем сайте представлены установочные коробки для механизмов от проверенного и надежного производителя «Экопласт» по самым выгодным ценам.

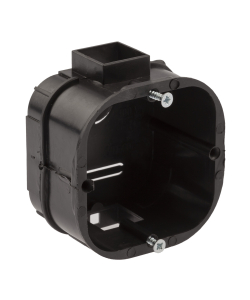

Коробка установочная усиленная, со стыков. ушками (арт.44876).

Они предназначены для монтажа электроустановочных изделий с межвинтовым расстоянием 60 мм в комбинации с гофрированными или гладкими трубами для разветвления кабелей, проводов.

Габариты: высота – 45 мм, диаметр – 68 мм.
Материал корпуса: полипропилен.
Максимальное напряжение: 400

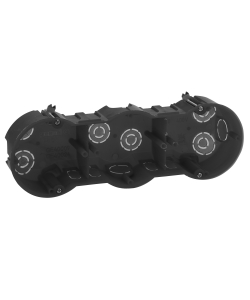

Коробка установочная 3-местная, с металл. лапками, для гипсокартонных стен (арт. 44959).

«Экопласт» также производит коробки установочные с крышкой для заливки в бетон. Они предназначены для монтажа электроустановочных изделий при монолитном бетонировании. Конструкция коробки позволяет соединять в группу несколько корпусов коробки. Крышка самой коробки крепится к опалубке с помощью гвоздей или саморезов. А после затвердевания бетонной смеси без особых усилий вырезается внутренная часть крышки для дальнейшего монтажа.

Межосевое расстояние для крепления изделий в ряд для рамочной конструкции – 71 мм.
Материал корпуса: ПП безгалогенный.
Температура монтажа: –25°C. +90°C.
Высота коробки: 49 мм.
Глубина корпуса коробки установочной в сборе с крышкой коробки: 57,5 мм.

Дополнительно стоит приобрести:

днище для коробки под заливку в бетон (арт. 44604);
крышку фланцевую для коробки под заливку в бетон при дополнительной штукатурке стен для закрытия коробки. (арт. 44602).

Корпус для заливки в бетон (арт. 44601), днище для коробки (арт. 44604), крышка фланцевая (арт. 44602).

Все установочные коробки от производителя «Экопласт» имеют современный дизайн и соответствуют всем требованиям стандартов безопасности.

Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: «сайт 220.ru».

Чёрные кабель-каналы в наличии на нашем складе! Кабель-каналы (чёрные) с доставкой по всей России.
Капиллярный ввод – новинка в линейке аксессуаров для аспирационных систем.
Распределительные коробки для открытого монтажа и аксессуары к ним. Цвет: белый, чёрный. В наличии на нашем складе!
22 декабря — День энергетика в России.
«Вся электрика мира» — Электросайт 220.ru. Только актуальная информация. Статьи, советы, схемы и инструкции.

Еще по теме: Лучший файловый менеджер для Смарт ТВ

Источник: www.220.ru

Подрозетники и установочные коробки для сплошных стен

Подрозетники (установочные коробки) GUSI, Hegel и Ruvinil Тусо для сплошных бетонных и кирпичных стен.

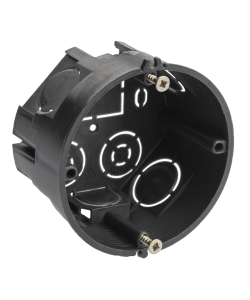

Подрозетник GUSI C3M2 Ø68х45мм для подштукатурного монтажа

Коробка GUSI C3M2 укомплектована двумя саморежущими винтами 3х18мм, расстояние между которыми составляет стандартные 60 мм. Материал — полипропилен. Степень защиты — IP30.

При помощи соединительного патрубка (кабель-канала) GUSI С3А3 или ELFO 130-10 можно соединить подрозетники GUSI C3M2 между собой, обеспечив межосевое расстояние 71 мм.

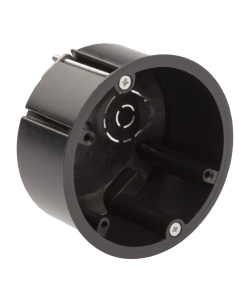

Подрозетник Hegel КУ1106 (аналог КУВ-1м) Ø68х40мм для сплошных стен

Коробка Hegel КУ1106 комплектуется двумя саморезами с межцентровым расстоянием 60 мм.

Материал — полипропилен, огнестойкость 650°C. Степень защиты -IP20.

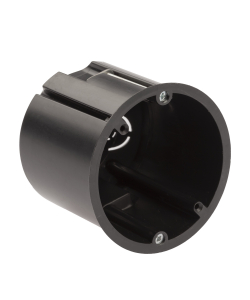

Коробка установочная Тусо (Рувинил) 10146 (У196) Ø70х40 мм

Установочная коробка (подрозетник) Ruvinil Тусо 10146 является аналогом коробки У-196. Не комплектуется винтами или саморезами.

Коробка установочная ELFO 018-12 Ø68х45 мм

Диаметр — 68 мм, глубина — 45 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников с помощью соединительного патрубка ELFO 130-10, обеспечивая межцентровое расстояние — 71 мм.

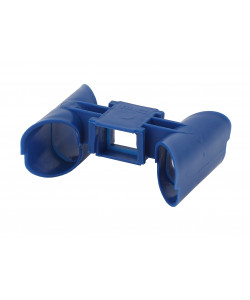

Соединительный кабель-канал GUSI С3А3 для подрозетников С3М3/С3Е2 и ELFO 018-12

Соединительный кабель-канал («бабочка») GUSI С3А3 предназначен для соединения отдельных подрозетников GUSI С3М3/С3Е2 и ELFO 018-12 (и коробок других производителей аналогичной конструкции). При соединении подрозетников обеспечивается межцентровое расстояние в 71 мм.

Соединительный патрубок (кабель-канал) ELFO 130-10

Соединительный патрубок предназначен для соединения коробок 120-10 и 018-12 между собой в ряд

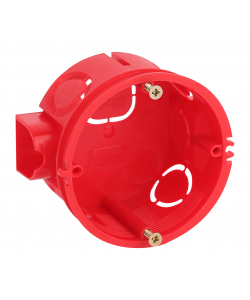

Блочный (модульный) подрозетник Hegel КУ1101 Ø68х45мм для подштукатурного монтажа

Благодаря специальной конструкции блочные («с ушами») коробки Hegel КУ1101 соединяются между собой для вертикальной или горизонтальной установки нескольких механизмов с межосевым расстоянием 71 мм. Отличительной особенностью модульных подрозетников Hegel КУ1101 является наличие двойного замка, что делает конструкцию из соединенных коробок более жёсткой. Комплектуются двумя саморезами.

Материал — полипропилен, огнестойкость 650°C. Степень защиты — IP20.

Подрозетник модульный GUSI С3М1 Ø60х40мм («с ушами») для сплошных стен

Модульные (блочный) подрозетники GUSI С3М1 Ø60х40мм (в народе их называют «с ушами») предназначены для соединения между собой в несколько штук для установки розеток и выключателей в многоместные рамки. Размеры — d=60мм, h=40мм. Комплектуются двумя саморезами.

Материал — полипропилен. Степень защиты — IP30.

Подрозетник модульный GUSI С3М3 Ø68х45мм («с ушами») для сплошных стен

Блочный модульный подрозетник GUSI С3М3 от коробки С3М1 отличается только увеличенными размерами. Размеры — d=68мм, h=45мм. Комплектуются двумя саморезами.

Еще по теме: Мультики для самых маленьких котэ ТВ

Материал — полипропилен. Степень защиты — IP30.

Коробка установочная модульная ELFO 018-11 Ø60×42мм

Диаметр — 60 мм, глубина — 42 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Коробка установочная модульная ELFO 020-11 Ø64×42мм

Диаметр — 64 мм, глубина — 42 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Коробка установочная ELFO 018-15 Ø60×63мм

Диаметр — 60 мм, глубина — 63 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Коробка установочная усиленная модульная ELFO 022-11 60×60х42мм

Ширина стороны — 60 мм, глубина — 42 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

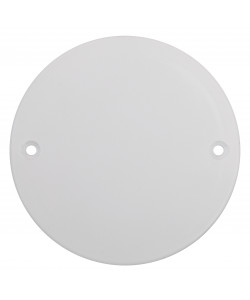

Крышка универсальная GUSI С3А3/С3А4 к подрозетнику

Белая крышка GUSI С3А3/С3А4 для подрозетников с расстояниями между отверстиями 60 см предназначена для использования подрозетников в качестве распаячных (распределительных) коробок.

Диаметр крышки — 76 мм. Материал — АВС пластик.
