Отзыв моего мужа. 2ГД-36 — овальный высокочастотный динамик с диффузором из бумажной массы ( он же динамик 3 ГДВ-1-8). Когда то в советское время была весьма распространённая пищалка, устанавливали 2 ГД 36 в телевизорах и в некоторых бытовых акустических системах. Долго гонялся за этим интересным маленьким динамиком, а попался чисто случайно – на рынке дедушка продавал за 800 рублей. После переговоров купил за 500 рублей.
Конструкция. Овальный бумажный диффузор 2 ГД 36 с черным пятачком внутри. Сзади магнит экранирован специальной металлической крышкой. Ничем не примечательный, маленький высокочастотник покорил мой слух своим мягким, но в тоже время детальным высококачественным звучанием.
Прослушивание. Высокочастотник 2 ГД 36 идеален при прослушивании живой музыки, его детальная работа хороша совместно с широкополосником 4 А 28 4ГД 35 или 10 ГДШ. Хорош для лампового усилителя и высококачественного транзисторного.
2ГД-36 – №1 более 50 лет
Динамики 2 ГД 36 прекрасны своими мягкими высокими частотами, которые не давят. Жанровое предпочтение — джаз, блюз, классика, в общем, вся та музыка, где присутствуют живые инструменты, «электронщину» не любит. Очень понравился, как воспроизводит 2 ГД 36 женский вокал. К примеру, в альбоме 1994 Laura Fygi — The Lady Wants To Know – красиво отыгрывает голос певицы и самые верхние частоты музыки.
Люди, любящие послушать мощный рок и металл эта пищалка никак не подойдет. А вот классика, инструментал, поп и джаз в исполнении 2 ГД-36 не оставит равнодушным ни одного меломанофила. Между прочим, любители винила и лампового усиления давно оценили высокое качество этого «высокочастотника».
Рекомендую этот динамик для прослушивания с широкополосным динамиком.
Цена небольшая, а качеству звука позавидуют многие дорогостоящие акустические системы и динамические головки.
Источник: otzovik.com
Динамики 2 ГД 36
Когда-то эти динамики выбрасывали на помойку, теперь же в «инет-барахолках» 2гд36 продаются не очень дешево, кстати на свалках можно еще найти их бесплатно. Пищалки 2 ГД36 обладают высокой чувствительностью, отлично подойдут к динамикам 4а28, 4а32 и им подобных высокочуствительным.
Динамики 2 ГД 36
Внешний вид. 2гд36 имеет бумажный диффузор. Продолговатую корзину полностью закрытую с выводами -+ Кстати, с 4гд35 отлично стыкуются и неплохо звучат. У меня такие 4гд35+2гд36 в кино 5.1 и кстати хорошо озвучивают фильмы, рекомендую. дешевле с такой чуйкой динамики вы не найдете.
В случае поломки динамики 2гд36 легко сделать. Растворителем или одеколоном нужно смочить края подвеса, затем необходимо аккуратно отклеить и отремонтировать динамик 2 ГД 36. весьма распростаненный на «интернет-барахолках» вч-динамик. Обычно от большой мощности подаваемой на этот динамик горит катушка.
Прослушивание. В общем отличный динамик. 2гд36 хорош для живой музыки блюз,»инструменталка», джаз, классика и т.д. у меня такие «пищики» 2гд36 стоят в паре с динамиками 4гд35 в системе 5.1 и очень даже неплохо звучат в кино и концертах. Также эту пищалку неплохо стыковать с более лучшими динамиками типа 4а32.
Хороший звук можно получить также при подключении 4-5 шт 2ГД36 получится подобие «батареи» из динамиков. Уже такое пробовал очень хорошо получается, но комната для прослушки у меня мала, довольствуюсь 2 динамиками на 1 колонку.
В качестве фильтра можно применить конденсатор от 0,5 -2 мкф. Конечно вариантов применения 2гд36 множество. Отличный динамик рекомендую всем.
Средняя цена 400 рублей.
Кстати, данную вч головку 2гд36 также вы можете найти в старых телевизорах эпохи СССР. Отличный звук для высококачественного усилителя лампового и каменного «показывает» эта пищалка. Действительный, реальный, точный и мягкий без цыкающих призвуков, отличный звук.
Скачать фото, инструкция, схема 2гд36, можно ЗДЕСЬ БЕСПЛАТНО Размер 10.57 MB.
Я надеюсь, что это объяснение немного помогло. Пожалуйста, оставляйте комментарии ниже, чтобы я мог вернуться к вам. Не бойтесь меня и добавляйтесь в ВК, Ютуб
Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт.
Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D)
Подписывайтесь, комментируйте, делитесь в соц.сетях. Желаю удачи в поиске именно своего звука!
На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.
Источник: zvukomaniya.ru
3 ГДВ-1-8 (2 ГД-36)
Изготовители: “Рязанский радиозавод” и “Кировоградский завод радиоизделий”.
Назначение: для применения в акустических системах бытовой радиоаппаратуры для работы в помещении. Старое обозначение – 2ГД-36. Еще изготавливался аналогичный динамик – 2ГД-36К, но с другим названием и на другом предприятии
Технические характеристики 2ГД-36:
Диапазон воспроизводимых частот: 3150 – 20000 Гц
Неравномерность АЧХ: 14 дБ
Чувствительность: 90 дБ
Коэффициент гармонических искажений в диапазоне 4000-10000 Гц: 3 %
Сопротивление: 8 Ом
Рабочая мощность: 2 Вт
Паспортная мощность: 3 Вт
Долговременная мощность: 3 Вт
Кратковременная мощность: 6 Вт
Частота основного резонанса: 1200 – 2000 Гц

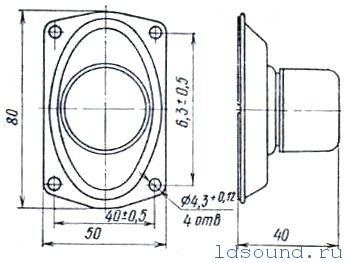

Особенности конструкции 2ГД-36
Головка громкоговорителя электродинамического типа, высокочастотная, овальная, с экранированной магнитной цепью. Диффузородержатель изготовлен штамповкой из стали.
Магнитная цепь 2ГД-36:
- керновой магнит марки ЮН14ДК24;
- керн диаметром 15 мм;
- верхний фланец с отверстием диаметром 16,2 мм.
- высота воздушного зазора 2 мм, его радиальная ширина 0,6 мм, индукция в зазоре 0,9 Тл.
Подвижная система 2ГД-36:
- звуковую катушку, намотанную проводом марки ПЭВЛ диаметром 0,08 мм, намотка двухслойная, общее число витков 43, высота намотки 2,3 мм, омическое сопротивление 7 Ом (±1 Ом). Каркас звуковой катушки изготовлен из бумаги арки К080 ГОСТ 23436—83 толщиной 0,08 мм. Высота ЗК 8,5 мм, внутренний диаметр 15,4 мм, внешний (вместе с намоткой) 15,9 мм;
- диффузор конусный овальной формы с синусоидальным подвесом, отлитый из бумажной массы;
- колпачок изготовлен из ткани с пропиткой или бумаги.
2ГД-36 Кировоградского завода:
Часть фото прислал Александр
170 комментариев: 3 ГДВ-1-8 (2 ГД-36)
Назар пишет:
В некоторых колонках данную головку ставили вертикально, в иных – горизонтально. Задам наивный вопрос – а как “правильно” и “лучше”?)
Евгений пишет:
У эллиптических головок диаграмма направленности шире вдоль меньшей оси. ИМХО, целесообразно ставить вертикально. Но конструкторы, похоже, ставили как попало.
Не только так. Было и две штуки под 45 градусов ))
Вертикально ставьте, не прогадаете. Так горизонт шире.
Марат пишет:
Очень хорошая пищалка была, одна из лучших в СССР. Но у нее был один недостаток- большой процент брака. Насколько помнится ,эти пищалки массово применялись в ламповых цветных телевизорах в 70-х и 80-х годах. Пожалуй, самое массовое производство. Наделали их море…. Применил их и Салтыков в своих знаменитых “кубиках”.
Только он “забыл” упомянуть, что их надо отбирать из кучи. А откуда было взять тогда эту кучу? Да и тогда не принято было критиковать на страницах ж. Радио недостатки производства.
Я тут недавно делал ревизию своим “закромам” и обнаружил штук 20 этих пищалок.
Даже при прослушивании (без микрофона), просто на слух, больше половины ушло в помойку.
ох, звуку них, даже отобранных, такой, словно сверчок по хитиновому брюшку лапкой царапает. Если нравится, то да, хорошая. А Салыков… а что ему ещё оставалось применить для массовой конструкции? Разумеется то, что в каждом телевизоре стояло. Вынимай и применяй )
Телевизоры… Сейчас вот порядок наводил, нашёл в кладовке пару 3ГД38. Подключил на щите, послушал… и спустил в мусоропровод.
Даже чисто внешне динамик вызывает теплые чувства. В детстве это был самый желанный трофей от похода на свалку. Спустя 25 лет мнение о нем неизменно. Благодаря тонкому диффузору динамики лишены характерного картонного тембра и звучат ненавязчиво. Никому до сей поры не приходило в голову их чем-то намазывать, в отличие от всех других моделей.
Хорошие динамики.
Марат пишет:
АЧХ
Да, ачх похожа, но на деле такая красота редкость. Все сильно хуже среди того, с чем имеем дело. Из кучи новых и не очень динамиков не удалось выбрать ничего достойного, все ушли в мусорку.
Зато крепко порадовали недавно обнаруженные рязанские красавы 2ГДШ-16-8, в габаритах 2 ГД-36 изящные ширики с ровнейшей и бегущей за 20 кил ачх. Уже применил их в колонках, звук просто удивительный.
Решил вот порядок в кладовке навести и наткнулся на парочку 2ГД36. Ну да, какой уж тут порядок! Стоят вот два фазоинвертора Шорова на 25ГДН-3-4. Дай-как я думаю… Вот и подключил их, просто положил сверху на корпуса, подключив через 2,2 мкф параллельно НЧ динамикам. Чёрт побери, а ведь приятно звучат. Или это взыграла ностальгия по ламповым цветным телевизорам? ))
Но дело тут оказалось вот какое… поговорка “лучше один раз увидеть, чем сто раз услышать в аудиотехнике никак не катит”. Так что мы сначала послушаем, потом посмотрим, а потом опять послушаем. Притом каждый раз поменяем фазу ВЧ головки. На графике видно, что получается. В противофазе звук ровнее, синфазно – резче и менее богат.
И ещё. Оптимальное звучание получается при выносе ВЧ головки вперёд за срез корпуса сантиметра на два. Хм… надо делать подвижный бокс или панель, получается…
Зелёная синфазно, красная противофазно.
Сильно усомнюсь в верности ваших замеров. Правило простое: катушка пищалы в идеале находится на вертикали , соединяющей её с катушкой басовичка. Иначе- фланцы обоих динамиков на одной линии. тогда звук зашибись, ачх наировнейшая. Проще- пищала на два пальца глубже фронтпанели, но никак не впереди её, фигня .
И ещё увас что синфазная, что противофазная ачх -обе уродливые , выбор между кривым и горбатым. А это не так. Скорее всего из-за собачих фильтров, точнее. их отсутствия, у вас на стыке творится хаос, поэтому как ни включите- будет жуть. И только в одной точке, найденной вами , звук кое-как сложился. Дело за малым. держать пищалку рукой в этой точке.
И закрыть тему.
Реальная картина поведения 2ГД-36 в паре с динамиками 25ГДН3-4 выложена здесь. https://www.salonav.com/arch/2020/06/xorosho-zvuchashhie-kolonki-pri-minimalnyx-zatratax.htm
Сергей Гудков пишет:
сейчас искал о чём речь “колонки Шорова” нашёл другие, его сын выложил тут https://ve3kf.build2.ru/viewtopic.php?id=241
Сергей Гудков пишет:
А тут разделяются 2ГД-36 который с резонансной частотой 1600 Гц и 2ГД-36-2500? также влияют ли на звук варианты пылезащитных колпачков, а их было три вида – бумажный, тканевый и ППУ. Есть мнение, что можно доработать этот динамик вклеив в него центрирующую шайбу в виде кольца из кальки
