Если вы не используете реверсивный звуковой канал (Audio Return Channel или ARC), то можно считать, что вы не пользуетесь возможностями своей AV-системы на все 100%. Все мы знаем, что по HDMI-кабелю звук передается с проигрывателей, игровых консолей и ТВ-приставок на телевизор, но некоторые даже не догадываются, что по тому же кабелю аудиосигнал можно захватить с самого телевизора. Это возможно благодаря технологии ARC, и не нужны никакие дополнительные провода. Так что если вы хотите избавиться от пары пультов ДУ и сделать вашу систему проще в использовании — читайте нашу статью.

Зачем нужен ARC?

Протокол передачи данных ARC довольно часто игнорируется пользователями, хотя его поддерживает большинство современных AV-устройств.

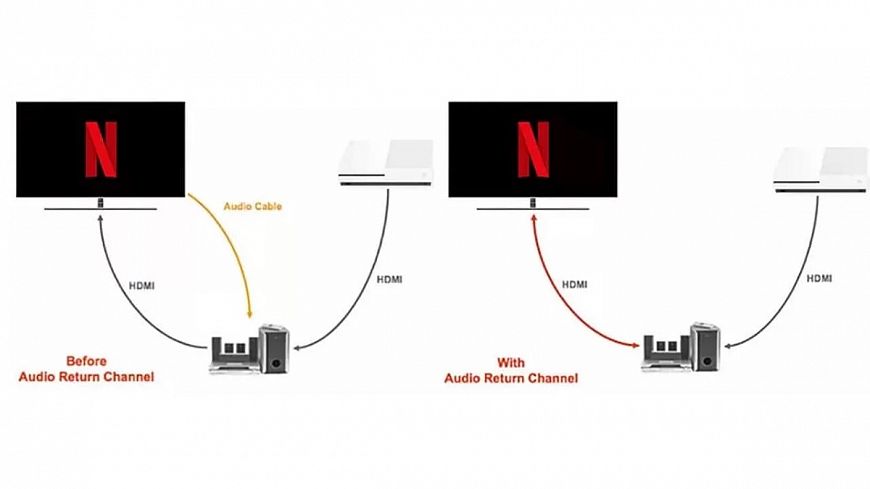

Прежде всего нужно понять суть работы ARC: эта технология позволяет подавать звук с телевизора на подключенный саундбар, приставку или ресивер. Таким образом, ARC создает двусторонний канал связи между телевизором и другим девайсом. Это удобно, так как исчезает необходимость использования в системе оптических и других кабелей, которые многим действуют на нервы. Другими словами, ARC — убийца проводов.

Мой телевизор поддерживает ARC?

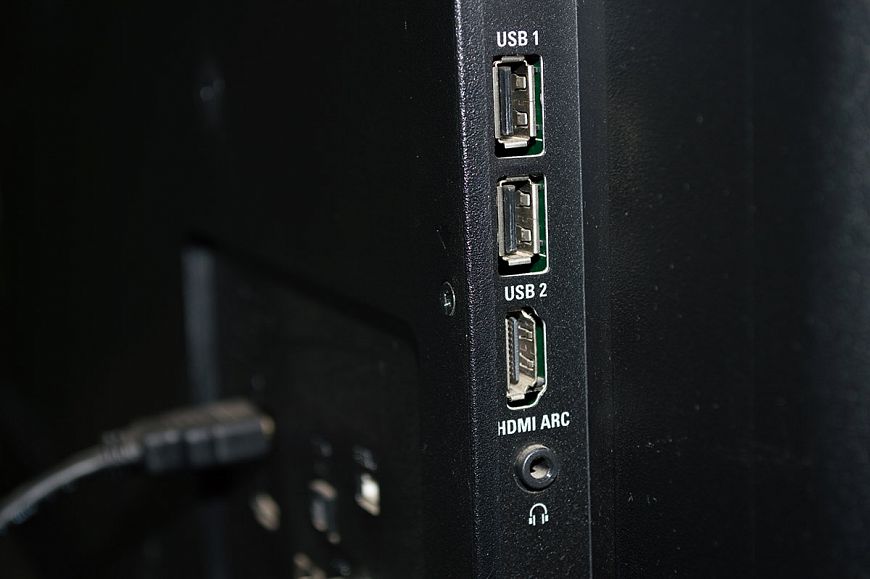

Скорее всего, поддерживает. На задней панели должен быть разъем «HDMI ARC». Такой вход есть у большинства новых и даже устаревших моделей — поищите.

Как правило, все настройки происходят в автоматическом режиме: нужно просто подключиться через правильный разъем, и сигнал будет транслироваться на любой саундбар. С выходом HDMI версии 1.3 больше нет проблемы синхронизации: функция устранения расхождения видео и звука гарантирует, что все будет передаваться без задержек. Кроме того, эта опция компенсирует любые отставания, возникающие при обработке звукового сигнала процессорами.

Что такое eARC?

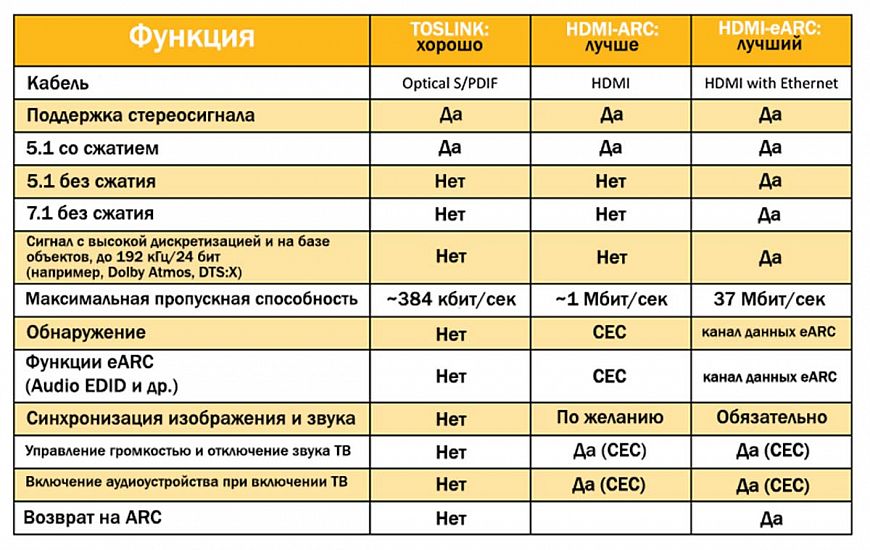

В чем разница между ARC и eARC? Протокол eARC — это расширенная версия стандартного реверсивного звукового канала. Суть eARC в большой пропускной способности и, соответственно, поддержке продвинутых звуковых форматов высокого качества. Короче говоря, eARC идеально подойдет для объемного звука.

Классическая система 5.1-канальной конфигурации, саундбар, наушники — улучшения будут заметны в любом случае. Протокол eARC появится в HDMI 2.1. Представители организации HDMI Forum утверждают, что eARC упростит процесс подключения компонентов и управления системой. Также они обещают «высочайшее качество звука» и совместимость со всеми новыми форматами.

Что такое HDMI 2.1?

Самая свежая версия HDMI (2.1) позволяет без проблем передавать UHD-видео с высокой частотой обновления, включая 8K/60 Гц. Проигрыватели Blu-ray-дисков, игровые приставки и другие устройства теперь смогут показывать картинку в 4K при 120 кадрах в секунду. Что касается пропускной способности, то ее более чем достаточно — 48 Гбит/c.

Насколько улучшится передача аудио по eARC?

Если смотреть на вопрос с точки зрения скорости передачи, то здесь все очень здорово: нынешние HDMI-кабели отправляют и получают аудиосигнал на скорости 1 Мбит/с, а eARC увеличит эту цифру до 38 Мбит/с.

Для конечного пользователя важно, что eARC обеспечит поддержку DTS Master, DTS:X, Dolby TrueHD и Dolby Atmos. Владельцы домашних кинотеатров должны оценить новые возможности по достоинству. Если говорить о качестве, то eARC позволит транслировать данные одновременно для восьми каналов при 192 кГц/ 24 бит (Hi-Res).

Помимо вышесказанного, протокол eARC заменит управляющий протокол CEC. Поддержка CEC была в HDMI всегда, но пользовались этой функцией редко. Теперь за управление и обнаружение устройств отвечает специальный канал eARC.

Стоит ли ждать HDMI 2.1 и eARC?

Протокол eARC, конечно, предпочтительнее, но ждать придется относительно долго: техника с сертификацией HDMI 2.1 появится только в 2019 году.

С другой стороны, некоторые производители (например, Marantz) уже пообещали выпускать обновления с eARC для своих AV-ресиверов, у которых нет интерфейса HDMI 2.1.

Если вы стремитесь избавиться от лишних пультов, собирая новую звуковую систему топового класса, то подождать HDMI 2.1 однозначно стоит. Если же вас полностью устраивает 5.1- или 7.1-канальный звук, то нет особого смысла терпеть, дожидаясь нового HDMI с eARC.

Комментарии

Самая главная фишка ARC-это пользование одним пультом для изменения громкости и вкл/выкл техники. Скока там чего передается и с какой скорость-дело 10-е. Все равно хватает для бытовых нужд.

лучше поздно, чем никому (с)

Одним пультом — это HDMI CEC

Самое главное в этих «чудесах» по HDMI это уровень ДЖИТТЕРА. А про это ни гугу. Устройств с хорошими параметрами по джиттеру на пальцах пересчитать . Лучше бы пошли по пути передачи видео и звука по LAN

Лучше, да только с гарантией доставки проблемы, нет защиты, да и в стандартную сотку Blu-ray все равно не запихнуть )

Гигабитку, а если UDP не использовать, то доставка проверяется, но это будет немного медленнее.

Самое главное, это то, что ARC так и не заработал 100% на всех устройствах , где это заявлено производителями.

*исчезает необходимость использования в системе оптических и других кабелей, которые многим действуют на нервы.* Таким товарищам нужно пустырник запивать корвалолом. Из -за таких статей — производители скоро уберут оптический выход в телах и будет невозможно подключить ЦАП к телевизору тем-кто обходится без ресиверов — слушая стерео усилитель. Мне вот эта технология ни разу не нужна — по hdmi кабелю и CEC отлично работает (один пульт с блюриком) а сам тел получается как конвертер hdmi — spdif и на ЦАП по оптике.Так что не надо чесать — что это волшебная технология будущего.

Таким товарищам нужно пустырник запивать корвалолом.

Мне вот эта технология ни разу не нужна — по hdmi кабелю и CEC отлично работает (один пульт с блюриком) а сам тел получается как конвертер hdmi — spdif и на ЦАП по оптике.Так что не надо чесать — что это волшебная технология будущего.

Извините, но в прошлом по моему застряли как раз таки Вы!

Нет, пожалуйста, слушайте как нравится, но Вы делаете такие глобальные выводы из своих пристрастий, что диву даёшься.

Не знаю ни одного человека с подключённым к телевизору по оптике ЦАПом. все же будущее видится несколько иным!

Не знаю ни одного человека с подключённым к телевизору по оптике ЦАПом. все же будущее видится несколько иным!

Скажу вам что даже без XMOS получается звук от компа.Комп по hdmi к телу и по оптике на ЦАП — далее на стерео усилитель.Компоненты получаются гальванически развязаны — шумов нет.Сравнить если с картой behringer uca 222 подключенной по asio — разница есть — но не в качестве, а в звучании — панорама шире.будущее видится несколько иным — повторюсь — если производители начнут убирать лишние выходы (как аналоговые аудио уже убрали) то перспектива что придется обходиться бумбоксом — не Hi-Fi.

Ужас то какой. Да Вы замеры то сделайте своего «HDMI-spdif-конвертера».

Может, конечно, у Вас настолько супер-мега-крутой и дорогой телек, в который производитель, не зная, куда ему ещё девать деньги, впихнул действительно очень классный конвертер, но чёт пишу это, и аж самому в существование такой реальности не верится в прИнципе.

Лично я делал измерения у себя (в RMAA) — и результаты были ну просто ужасающие, не говоря уже о потерянной куда-то громкости, но последнее, допустим, особо частный случай.

При этом сам использую «оптику» от ТВ к встроенному ЦАПу усилка (его для кабельного ТВ с головой достаточно), а ARC в моём телевизоре и вовсе нет.

И я думаю, что в ближайшее время от «оптики» никто избавляться не станет, поскольку такое подключение поддерживает куда больше аудио-устройств, во многих из которых наличие HDMI даже выглядит нелепо.

А вот что действительно заставляет задуматься, так это максимальные 384 кб/с.

«Ужас то какой. Да Вы замеры то сделайте своего «HDMI-spdif-конвертера». -На кой мне это нужно? у меня есть уши и я слышу. Подключение по оптике с тела использую исключительно для инет радио (tune in) не более,остальное по коаксиалу или через звук карту или по сетевому (dlna).Возможно что звук правит ЦАП ведь там стоит чип ak4490..Сам фак такого подключения возможен и будет интересен тем кто не слышит разницы и не интересуется измерениями в RMAA.Да по оптике звук тише и у меня — но он вполне достойного качества — сидюк звучит погромче , но дисканты замылены и панорама чуть уже.

не думайте. это опечатка. как и 1мбит сек. спдиф изначально разработан под аудио цд. а значит 1.5 мбит шпарит по любому. я видел таким методом подключенные телеки через которые и дтс гонится с 700 кбс и дтс на 1.5 мбит и собственно пцм. так что это просто опечатка.

Вообще говоря у Toslink-а:

Bitrate — Originally 3.1 Mbit/s; now 125 Mbit/s

хотите сказать что и спдиф так может? тогда еще опечатка и про новый формат и его 37 мбит.

Аппаратно может, а сделают ли производители оборудования или будут продвигать новую модную фишку — вопрос. очевидный. ))

SPDIF не что иное, как набор ограничений (!) на возможности передачи информации.

SPDIF не что иное, как набор ограничений.

Но, например, из-за применяемой гальванической развязки и в коаксиальной версии в хорошо спроектированных аппаратах по-прежнему очень хорош.

Ну так бы сразу и уточнили, что используете такое подключение максимум для интернет-радио (ну и, допустим, иногда ТВ) — для такой цели вполне сойдёт. Просто Вы так описали изначально, что сложилось ощущение, будто это Ваше основное подключение для передачи сигнала на ЦАП.

А уши всё-таки не очень надёжный измерительный инструмент — для полноты картины нужны и прослушивания, и измерения (либо тогда нужны какие-то предварительные тестовые измерения ушей, чтобы понимать, насколько им можно доверять, но, по-моему, куда проще и надёжнее пойти по первому пути). Может, Вы своим ушам и доверяете, но лично я Вашим ушам не доверяю, как и не советую кому-либо другому доверять в таких вопросах без каких-либо подтверждений. К слову, лично я по звучанию тоже не слышу выраженной разницы, но вот звуковая карта их отлично видит — возможно, виной тому тот самый джиттер или что-то ещё, но с сигналом по некоторым позициям измерений творится что-то очень жуткое, из-за чего лично я в данный момент не могу рекомендовать подобное соединение в качестве референсного (но чтоб глянуть пару-тройку клипчиков с 1HD, сойдёт за милую душу — и в сравнении с выходом ТВ на наушники тут, и правда, никакие измерения не нужны, разница слышна сразу).

И, к слову, будь там хоть АК4497, никакой ЦАП, будь он хоть на все 100 реализован в конечном устройстве, не вытянет исковерканный ДО него сигнал, не говоря уже о том, что для ТВ такой ЦАП будет кощунственно избыточен.

Не смог найти точной информации на этот счёт, но всё же думаю, что это не опечатка — видимо, ключевым здесь является символ «~» перед числом, явно намекающий на вариативность, в зависимости от реализации. К тому же, конкретно здесь речь идёт о возвратном сигнале с ТВ, а не об S/PDIF в принципе (это уже по поводу остальных приведённых цифр другими форумчанами).

Как бы там ни было, на фоне eARC все эти рассуждения в области плюс-минус 1 Мб/с теряют свой весомый смысл.

Ну и так, к слову, в некоторых моделях тех же AV-ресиверов даже с HDMI 2.0 уже реализована поддержка eARC путём обновления прошивки (например, Denon AVR-X3400H, AVR-X4400H, AVR-X6400H — и, насколько я помню, заявлено это было ещё изначально), но, само собой, и ТВ, и кабель должны тоже поддерживать eARC (хотя это и так очевидно).

да какая она модная? она заметна то только тут в статье а так в процессе экспулатации о ней обычно узнается из интсрукции к ящику типа домашний кинотеатр в одной коробке. мол вот есть удобная штука. ресиверу то вообще без разницы в какой хдми ему звук приходит в тот в который и видео приходит или в тот в который он видео вещает. разница по сути в одной релюхе на паре провдов. да и та на транзисторах.

неее. ~ символ конечно хороший но чтобы 384кбс с 1.5 мегабит в сек в диапазон «приблизительно» засунуть. как то перебор. а по факту я имел дело с таким подлючением. телек по спдиф был подключен к дк в одной коробке. дело было в 2009м году еще был вхс видак в эксплуатации на концертиках(звук то там слегка без компрессии был а в нтсц картинка у вхс вполне приличная по тогдашним двд меркам была) ну и в общем телек коммутитировал сигналы и со спутникового ресивера и с видика. и по спдиф выдавал их в этот самый дк. и выдавал это все в обычном пцм. дк так и писал что ему пцм приходит. а когда на тарелке нешнл географик вещал то там была дд 5.1 дорожка. а когда я однажды ткнул в телек флешку с киношкой в дтс то дк так и написал что ему дтс прилетает. а дтс там кстати был на 1.5 мибит сек. так что на филипсах 2008 года еще без арц выхода(дк уже был со входом. в инструкции вычитал) спдиф был на 1.5 мбит сек.

Я такой. По оптике телефизор с аудиосистемой соеденины.

При таком подключении не смотря на джитеры и прочее (доводы умников) звучит интереснее чем сидюк pro bit подключенный на прямую к усилу .

Кто знает адреса сайтов, где разжевывается порядок подключения современной аппаратуры? спасибо

Только авторизованные пользователи могут отвечать на вопросы, пожалуйста, войдите или зарегистрируйтесь.

Источник: stereo.ru

Что такое HDMI arc

Современные телевизоры, воспроизводящие видео с разрешением в 4 к, AV-ресиверы, панели звуковые или полноценные домашние кинотеатры выводят на экран непонятный символ ARC или надпись «HDMI ARC». Что это значит, какие функции у данной технологии, и в какой технике ее можно встретить, разберем подробнее в статье.

Особенности HDMI кабелей

Мультимедийный интерфейс подключения ПК, приставки, кинотеатра к TV – HDMI. Он транслирует сразу чистый звук и высококачественное изображение. Дополнительно разновидности провода могут передавать интернет-сигнал, при наличии Ethernet.

Благодаря использованию шнуров HDMI можно просматривать фильмы с полномасштабным разрешением Full HD, 3D, 4K и даже 8К. Последнее качество доступно в последнем обновлении провода с индексом 2.1

HDMI кабели различаются по версии (индексу). В продаже представлены варианты от 1.4 до 2.1. Оптимальная длина – до 10 м. Для трансляции информации на большее расстояние потребуется усилитель сигнала. Для подключения домашних приборов рекомендуют выбирать кабели с длиной до 3 или 5 м.

А также провода различаются по типу разъемов:

• Full Size или полноразмерный разъем для телевизоров и крупной бытовой техники;
• Mini – подключает смартфоны и ряд моделей планшетных компьютеров;
• Micro – для ноутбуков или планшетов.

Отдельно выделяют автомобильные кабеля с маркировкой Е. Они оснащены специальными коннекторами для надежной фиксации подключения.

Что такое ARC

ARC – сокращение от Audio Return Channel. Это реверсивный звуковой канал. Суть технологии в создании двусторонней взаимосвязи между цифровым TV и современным устройством передачи звука. Именно она позволяет уйти от подключения дополнительных проводов.

Простыми словами, что такое HDMI ARC – цифровой интерфейс с двусторонним звуковым каналом. Важная роль этой технологии – организация CEC для удаленного управления. То есть можно прибавлять звук, переключать каналы и контролировать питание с одного пульта.

При помощи таких кабелей можно подключать мощные игровые консоли, цифровые приставки, спутниковые ресиверы, приборы серии Blue-Ray. При этом качество передачи звука будет идеальным: без помех, сторонних шумов, заиканий.

К другим функциями arc относят:

• Отправка сигнала к абоненту и обратно с применением только одного провода HDMI ARC. Обмен данными также проходит без вспомогательных кабелей, что упрощает процесс подключения приборов.
• Управление звуковыми панелями через единый интерфейс. Телевизионный пульт используется только для запуска самого оборудования. Все остальные команды осуществляются с единого дистанционного пульта от приставки, консоли.
• Нет необходимости подключать оптический цифровой кабель при работе со Смарт-телевизорами, звуками из Netfix, Fox. Сигнал от ресивера поступает через единый HDMI провод.

ARC технология идеально подходит для реализации всех звуковых возможностей DTS и Dolby в консолях BluRay, DVD, игровых боксах. Прямое подключение оборудования к TV через двухканальный кабель позволяет сохранить чистоту звука с уменьшением его дискретизации. При эксплуатации устройство сохраняется оригинальное качество звуковых дорожек, что гарантирует хорошие впечатления от просмотра фильмов, сериалов, аудиофайлов.

Как подобрать корректный HDMI провод к ТВ

Выпускаются кабели HDMI с ARC технологией с 2009 года. Индекс провода должен быть от 1.4 до 2.1. В таких форматах предусмотрен двухсторонний звук. В более ранних форматах кабеля такая опция не предусматривалась.

Помимо версии (индекса), при покупке кабеля необходимо обращать внимание на тип портов (входов в телевизоре). Их выделяют четыре: STB, DVI, ARC, MHL. Они предназначены для удобства использования проводов. При этом технические характеристики самого HDMI провода не меняются.

Главные особенности портов (разъемов) в современных ТВ, компьютерах:

• STB или Set Top Box. В такой порт можно подключить любой внешний источник сигнала, поддерживающий аудио и видео. К таким трансляторам относят приставки, игровые боксы, DVD-проигрыватели, спутниковые, цифровые тюнеры, DVD-плееры.
• DVI или Digital Visual Interface не предполагает передачу звука, только цифровой видеосигнал. То есть сам кабель HDMI может отправлять звуковые данные, а вот DVI принимать их не способен. Используется такой разъем для подключения монитора к ПК или ТВ. Если необходим звук, то потребуется второе соединение (дополнительный провод), которое устанавливается в порты RCA, Photo-разъемы.
• ARC – отдельный HDMI вход на современных TV. Он чаще всего имеет дополнительное буквенное обозначение. И именно он позволяет наслаждаться лучшим качеством звука.
• MHL – протокол мобильной связи для подключения смартфона, телефона к телевизору без использования вспомогательного программного обеспечения.

Важно! Технологию ARC должен поддерживать не только ТВ, но и источник сигнала. То есть приставка, консоль для игр, ресивер, домашний кинотеатр оснащен модулем для реверсивного звукового канала.

Как проверить, поддерживает ли ТВ функцию Audio Return Channel

К сожалению, далеко не все производители наносят маркировку ARC на устройства. Чаще в ТВ на портах входа написано только HDMI 1 и 2. Узнать, есть ли технология двустороннего звукового сигнала, можно только через техническую документацию (паспорт ТВ) или на сайте самого производителя.

Чтобы понять, есть ли ARC вход на телевизоре, откройте паспорт устройства. Найдите версии HDMI-контроллера. Если там указана поддержка v1.4 и выше, ТВ точно поддерживает опцию реверсивного звука. Интерфейсы с более ранней индексацией (от 1 до 1.3) не оснащались такой опцией.

Как активировать ARC в телевизоре

Подключение цифрового звука от аудиоустройства через HDMI-порт очень простое – достаточно соединить кабелем два прибора через соответствующие порты. Алгоритм работы следующий:

1. Откройте паспорт телевизора или найдите вашу модель на сайте производителя.
2. Определите, какой из входов поддерживает технологию ARC.
3. Подключите к этому порту HDMI кабель.
4. Откройте документацию звуковой панели, игровой приставки, цифрового ресивера и найдите подходящий источник звуковых эффектов.
5. Подключите провод в HDMI OUT.
6. Зайдите в настройки телевизора, откройте «Звук». Там должно по умолчанию стоять TV Speaker и далее приемник HDMI.

Дальнейшие настройки проводятся с пульта дистанционного управления от цифрового прибора (источника сигнала). Для них потребуется инструкция от производителя. При этом спутниковые ресиверы и тюнеры для цифрового телевидения проводят настройку автоматически.

Дополнительная активация

Если после корректного подключения приборов, объемный звук не появился, стоит проверить следующие параметры:

• В настройках найдите Control for HDMI и убедитесь, что он включен «on»;
• Параметр Input Mode должен стоять на значении Auto (автоматически);
• Проверьте еще раз, поддерживает ли ТВ технологию ARC;
• Ресивер подключен к тому порту в телевизоре, который поддерживает двухсторонний звуковой канал;
• ТВ присоединен к входу OUT A ресивера;
• Параметр OUTPUT стоит на значении А или А+В.

После всех проверок еще раз запустите аудиофайл. Качество звука должно значительно улучшиться.

Примеры подключения

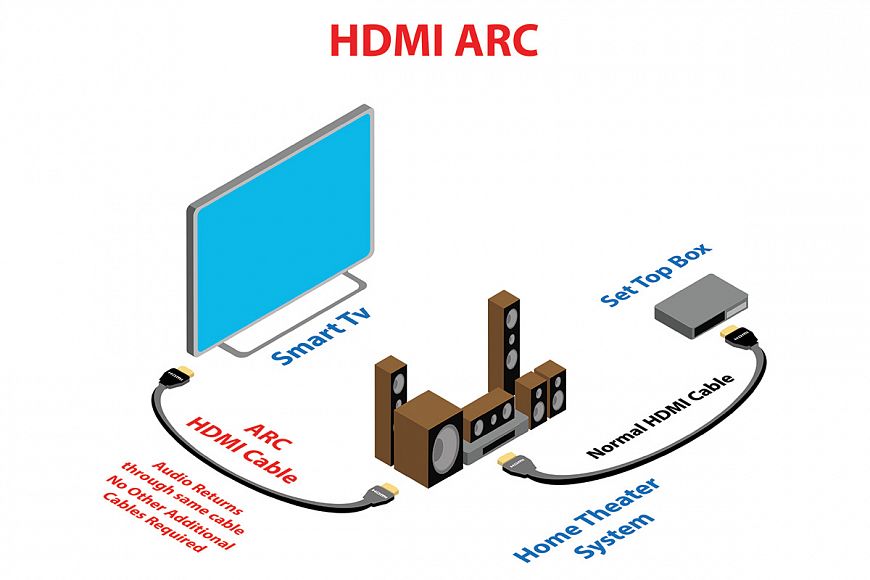

Чтобы подключить hdmi arc, необходимо найти подходящие разъемы на обоих устройствах. К примеру, у вас в наличии проигрыватель BluRay и игровая приставка, которую вы также хотите подключить.

Алгоритм соединения приборов следующий:

1. Берете один кабель HDMI и подключаете звуковую панель к телевизору.
2. Другим проводом соединяете игровую консоль и ТВ.
3. Телевизор становится центральным звеном всех приборов. И настройка проводится с одного пульта.

Важно! При использовании телевизионного пульта для регуляции громкости вы собьете автоматические настройки объемного звука.

Количество подключаемых приборов зависит только от наличия достаточного количества портов в самом телевизоре. Если на боковой или задней панели только один вход поддерживает технологию ARC, то лишь один прибор будет передавать трехмерное звучание. При наличии двух и более разъемов можно сразу включить приставку, игровую консоль, звуковую панель или другие приборы.

Возможные проблемы

Технология подключения через HDMI ARC предусмотрена на новых телевизорах LG, Samsung, Toshiba, Sony. Настройка чаще всего проходит автоматически. Но могут возникать технические неисправности, ошибки, требующие дополнительного устранения.

Если вы подключили оборудования правильно, использовали нужные разъемы с поддержкой arc, но качество звука все равно не дотягивает до оригинала, необходимо проверить параметр Bitstream. Для этого необходимо зайти в настройки ввода звука в телевизоре. И поменять этот параметр на PCM или наоборот.

Ошибка 5.1

Это неисправность, связанная с плеером BluRay, при прослушивании плеера 5.1 Dolby Digital или DTS. Нередко эта ошибка связана с подключением оборудования не напрямую к ТВ, а через приставку, которая поддерживает звук 2.0.

Получить то самое качество, заявленное производителем BluRay, можно если в телевизоре есть многоканальный звук с опцией 5.1 passthrough. Нередко для ее активации предусмотрен отдельный оптический вход. Тогда для подключения оборудования не обойтись одним HDMI кабелем, даже версии 2.1.

Совет. Подключайте сабвуферы, консоли, звуковые панели к самому телевизору или качественному ресиверу. Последний обладает 2 преимуществами: Dolby True HD, DTS Master Audio. Проверять наличие таких параметров нужно в техническом паспорте к приставке. Такие точные форматы передаются черезARC или еARC.

Что такое eARC

Последняя версия цифрового многоканального интерфейса 2.1 оснащена улучшенный версией канала реверсивного звука – eARC. Он идеально подходит для передачи сжатого формата Dolby Atmos, потоков TrueHD, DTS-HD, включая несжатую версию Atmos.

Уникальность нового формата – встроенная компенсация синхронизации по губам. Она предусмотрена в самом протоколе. Основные отличия HDMI ARC и eARC представлены в таблице ниже:

Источник: okinovo.com

HDMI ARC и eARC — зачем их разработали и стоит ли гнаться за возвратным каналом в ресиверах и ТВ?

Расширение стандарта HDMI, названное ARC (Audio Return Channel), в строгом соответствии со своим названием позволяет транслировать звуковое сопровождение в обратном направлении – от телевизора на AV-ресивер или саундбар. Зачем вдруг это может понадобиться, как этим пользоваться и чем отличается ARC от eARC мы расскажем в этой статье.

Интерфейс HDMI (High Definition Multimedia Interface), представленный почти двадцать лет назад, стал практически стандартом де-факто для коммутации AV-техники. Прежде всего, его используют для передачи «в цифре» видео высокого разрешения, однако, с момента своего рождения стандарт включал и возможность трансляции аудиодорожки.

Правда, передача данных изначально допускалась лишь в одном направлении – от источника контента на AV-ресивер, телевизор или проектор. Со временем (в 2009 году) появилось расширение стандарта HDMI, названное ARC (Audio Return Channel), которое позволяет транслировать звуковое сопровождение в обратном направлении – от телевизора на AV-ресивер или саундбар. Какую задачу решали разработчики в процессе работы над этим расширением? Для чего нужно передавать аудио от телевизора? Давайте разбираться.

Телевизор как эпицентр домашней развлекательной системы

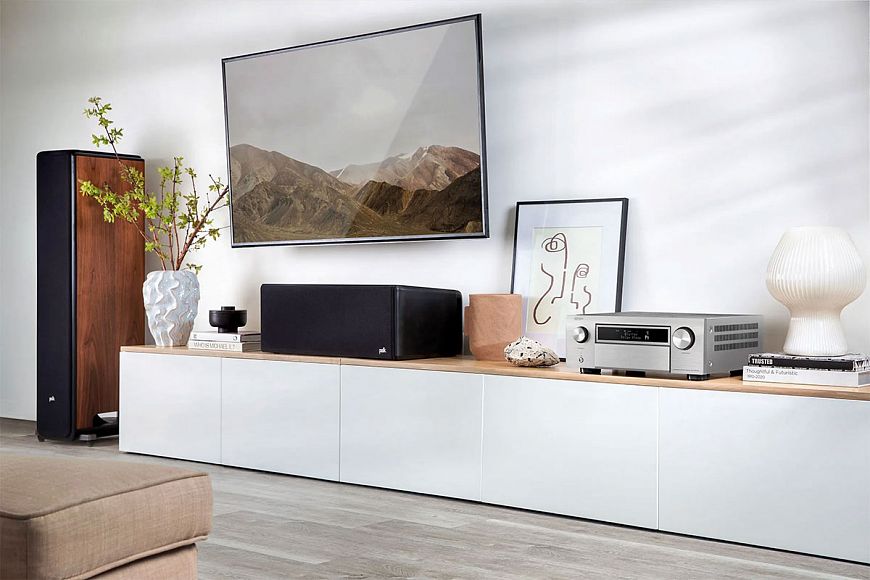

Классическая структура системы домашнего кинотеатра включает источник контента, которым может быть проигрыватель дисков Blu-ray, UltraHD Blu-ray или DVD, сетевой мультимедийный плеер или игровая консоль, многоканальный процессор с усилителями мощности или ресивер и устройство отображения – телевизор или проектор. При этом, в большинстве случаев сигнал в такой системе следует в одном направлении – от источника видеоряд и звуковая дорожка передаются на процессор или ресивер, в котором данные, относящиеся к аудио, отделяются и поступают на декодирование, а видео либо сквозным образом транслируются на телевизор или проектор, либо предварительно обрабатываются видеопроцессором ресивера. И, на первый взгляд, никакого реверса здесь не требуется. Но это только на самый первый взгляд.

Прежде всего вспомним, что телевизор всегда был не только устройством отображения, но и источником контента. На борту любого телевизора присутствуют различные тюнеры (аналоговые и цифровые) для приема телепрограмм – именно это отличает телевизор от монитора. Кроме того, современные телевизоры практически все способны подключаться с домашней компьютерной сети и оснащаются встроенными мультимедийными проигрывателями. Ну и, наконец, многие модели используют различные платформы Smart TV, предлагающие широчайший спектр самого разнообразного контента. И, несмотря на то, что внешние мультимедийные плееры зачастую обеспечивают картинку более высокого качества, а их функционал часто бывает богаче встроенных в телевизоры решений, основная масса пользователей вполне удовлетворены интегрированными в телевизор возможностями и выбирают именно этот вариант за удобство.

Но если телевизор стал источником контента, то стройная схема коммутации, описанная выше, требует адаптации под новые вводные. То есть, если вас удовлетворяет звучание динамиков, встроенных в телевизор, то никаких проблем нет.

Правда, зачем тогда городить вокруг него продвинутую многоканальную аудиосистему или ставить саундбар – очевидно, что так поступают в случае, если хотят радикально улучшить качество звучания телевизора. А значит появляется необходимость передавать аудио от телевизора на процессор, ресивер или саундбар. До появления расширения ARC стандарта HDMI для решения этой задачи использовали цифровой оптический интерфейс Toslink. Все телевизоры в обязательном порядке имели цифровой выход Toslink, который подключался к соответствующему входу AV-процессора, ресивера или саундбара. Кстати, несмотря на массовое распространение HDMI ARC, до сих пор для обеспечения совместимости со старой техникой наличие выходных оптических портов обязательно для любого телевизора.

HDMI ARC – на все случаи жизни

Добавление возможности обратной трансляции аудиопотока в стандарт HDMI позволило уменьшить количество необходимых кабелей в системе, отказавшись от оптического соединителя. В принципе, теперь для подключения устройства отображения необходим единственный кабель HDMI, по которому телевизор получает «картинку», и по этому же кабелю передает при необходимости обратно звук. Чтобы все заработало как надо, необходимо, чтобы стандарту HDMI ARC соответствовали порты и на телевизоре, и на процессоре, ресивере или саундбаре. В большинстве современных моделей AV-техники есть хотя бы один порт, удовлетворяющий этим требованиям.

В спецификации ARC для обратной трансляции аудиопотока выделена полоса 1 Мбит/сек., что позволяет передавать пяти- и семиканальное аудио в стандартах Dolby Digital и DTS, а также стерео в несжатом формате PCM. Главным недостатком ARC считается фактическая необязательность его реализации в полном объеме. То есть, в какой степени декларируемый в стандарте функционал будет реализован в конкретном устройстве определяет производитель. В результате конкретная модель телевизора может передавать по обратному каналу, например, только сигнал Dolby Digital или только PCM.

HDMI eARC – светлое будущее коммутации

А что же завтра? Современной версией обратного аудиоканала стал eARC (Enhanced Audio Return Channel), который включен как неотъемлемая часть в стандарт HDMI 2.1.

Главным новшеством расширенного обратного аудиоканала стала существенно более широкая полоса пропускания – скорость передачи аудиопотока для eARC составляет уже 38 Мбит/сек., что позволяет транслировать восемь каналов несжатого аудио с параметрами 24 бит/192 кГц. То есть, обратный канал eARC способен передавать саундтреки в новейших форматах Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS:X, а также многоканальное аудио LPCM с параметрами 24 бит/192 кГц, в котором часто записан саундтрек на дисках Blu-ray и UltraHD Blu-ray с концертными программами. Плюс в стандарт HDMI, наряду с eARC, наконец интегрируется протокол CEC, позволяющий использовать один пульт ДУ для управления несколькими компонентами системы. К примеру, с помощью пульта телевизора регулировать громкость саундбара.

Расширение ARC стандарта HDMI стало логичным развитием функционала интерфейса, необходимым для сохранения реноме универсального стандарта коммутации компонентов развлекательных систем. И его усовершенствованная версия eARC работает на решение той же задачи, поддерживая актуальность HDMI на новом витке технического прогресса.
