Телевизоры серии УСЦТ постепенно сдают позиции, и часто, вполне исправныйтелевизор, но с отработавшим кинескопом оказывается выброшен. Нет смысла убеждать читателей в том, сколько замечательных устройств можно сделать из деталей этого «бедняги».
Один из интереснейших узлов телевизоров данного типа — импульсный источник питания, достаточно легкий и компактный, будучи в исправном состоянии, дающий хорошие выходные характеристки. В данной статье рассказано как на базе МП-3-3 сделать источник питания.
Если вы занимались ремонтом УСЦТ, то должны знать, что если МП-3-3 просто включить в сеть без нагрузки он не работает. Срабатывает система защиты, которая следит не только за перегрузкой, но и за «недогрузкой». Поэтому, чтобы МП-3-3 можно было использовать как лабораторный, то есть, с самыми разными нагрузками, его нужно нагрузить.
В Л.1 предложено каждый из выходных источников МП-3-3 нагрузить стартовыми нагрузками, но, как показывает практика; этого делать не обязательно. Дело в том, что система защиты не следит за токами во всех вторичных обмотках импульсного трансформатора.
Импульсный блок питания из телевизора
Ей важно чтобы блок был подгружен по вторичной цепи. А то, по какой именно вторичной цепи, — значения не имеет. К тому же, для вывода источника на режим стабилизации требуется нагрузить его не менее 20W, а при сопротивлениях резисторов, указанных в Л.1 в сумме получается не более 3-4 W. Для вывода источника на рабочий режим этого недостаточно.
Генератор импульсов исправного источника МП-3-3 при нагрузочной мощности менее 15-20W выключается. Поэтому, берем самый ненужный выход 135V и нагружаем его мощностью около 20-25Л/, просто, подключив на его выход осветительную лампу накаливания от холодильника. Или проволочный резистор типа «ПЭВ» на 600-800 Ом мощностью 20-30W.
При такой нагрузке источник переходит в режим стабилизации. Теперь можно использовать его выходы напряжением 28V (до 1 А), МУ (до 2 А), 15V (до 2 А). Как их использовать — зависит от того, какие напряжения планируется получать от источника.
Рис. 1. Фрагмент схемы источника питания МП-3-3.
Можно заменить все вторичные цепи другими, заменить транзисторный стабилизатор 12V регулируемым интегральным, использовать на всех выходах регулируемые стабилизаторы и т.д. Следует заметить, что для выхода 15V используется отдельная обмотка трансформатора, это позволит сделать один из выходов гальванически развязанным от других.
И еще, пожалуй самое неожиданное применение МП-3-3, — после доработки выходных цепей от него можно питать даже небольшой ламповый УМЗЧ, используя выходное напряжение 135V для питания его анодных цепей.
Каравкин В. Рк2005, 1.
- Кашкаров А. Блок питания из телевизора. ж. Радиомир 9, 2004.
- С.А. Ельяшкевич. Цветные телевизоры 3УСЦТ.
Источник: radiostorage.net
Источник высокого напряжения из ТДКС
Сейчас очень часто можно найти на помойке устаревшие кинескопные телевизоры, с развитием технологий они стаи не актуальны, поэтому теперь от них в основном избавляются. Пожалуй, каждый видел на задней стенке такого телевизора надпись в духе «Высокое напряжение. Не открывать».
И висит она там не с проста, ведь в каждом телевизоре с кинескопом имеется весьма занятная вещица, называемая ТДКС. Аббревиатура расшифровывается как «трансформатор диодно-каскадный строчный», в телевизоре он служит, в первую очередь, для формирования высокого напряжения для питания кинескопа. На выходе такого трансформатора можно получить постоянное напряжение величиной аж 15-20 кВ. Переменное напряжение с высоковольтной катушки в таком трансформаторе увеличивается и выпрямляется с помощью встроенного диодно-конденсаторного умножителя.
Выглядят трансформаторы ТДКС вот так:
Толстый красный провод, отходящий от верхушки трансформатора, как не трудно догадаться, и предназначен для снятия с него высокого напряжения. Для того, чтобы запустить такой трансформатор, необходимо намотать на него свою первичную обмотку и собрать не сложную схему, которая зовётся ZVS-драйвером.
Схема
Схема представлена ниже:
Эта же схема в другом графическом представлении:
Несколько слов о схеме. Ключевое её звено – полевые транзисторы IRF250, сюда хорошо подойдут так же IRF260. Вместо них можно ставить и другие аналогичные полевые транзисторы, но лучше всего в этой схеме себя зарекомендовали именно эти. Между затвором каждого из транзисторов и минусом схемы устанавливаются стабилитроны на напряжение 12-18 вольт, я поставил стабилитроны BZV85-C15, на 15 вольт.
Также к каждому из затворов подключаются ультрабыстрые диоды, например, UF4007 или HER108. Между стоками транзисторов подключается конденсатор 0,68 мкФ на напряжение не меньше 250 вольт. Его ёмкость не так критична, можно спокойно ставить конденсаторы в диапазоне 0,5-1 мкФ. Через этот конденсатор протекают довольно значительные токи, поэтому возможен его нагрев.
Желательно поставить несколько конденсаторов параллельно, либо же взять конденсатор на большее напряжение, 400-600 вольт. На схеме присутствует дроссель, номинал которого также не сильно критичен и может находиться в пределах 47 – 200 мкГн. Можно намотать 30-40 витков провода на ферритовом колечке, работать будет в любом случае.
Изготовление
Если дроссель сильно нагревается, значит следует убавить количество витков, либо взять провод сечением потолще. Главное преимущество схемы – большой КПД, ведь транзисторы в ней почти не нагреваются, но, тем не менее, их стоит установить на небольшой радиатор, для надёжности. При установке обоих транзисторов на общий радиатор обязательно нужно использовать теплопроводящую изолирующую прокладку, т.к. металлическая спинка транзистора соединена с его стоком. Напряжение питания схемы лежит в пределах 12 – 36 вольт, при напряжении в 12 вольт на холостом ходе схема потребляет примерно 300 мА, при горящей дуге ток повышается до 3-4 ампер. Чем больше напряжение питания, тем большее напряжение будет на выходе трансформатора.
Если внимательно присмотреться к трансформатору, то можно увидеть зазор между его корпусом и ферритовым сердечником примерно 2-5 мм. На сам сердечник нужно намотать 10-12 витков провода, желательно медного. Наматывать провод можно в любую сторону. Чем больше сечение провода, тем лучше, однако провод слишком большого сечения может не пройти в зазор. Также можно использовать эмалированную медную проволоку, она пролезет даже в самый узкий зазор. Затем необходимо сделать отвод от середины этой обмотки, оголив проводов в нужном месте, как показано на фото:
Можно намотать в одну сторону две обмотки по 5-6 витков и соединить их, в этом случае также получается отвод от середины.
При включении схемы электрическая дуга будет возникать между высоковольтным выводом трансформатора (толстый красный провод наверху) и его минусом. Минус – это одна из ножек. Определить нужную минусовую ножку можно достаточно просто, если поочерёдно подносить «+» к каждой ножке. Воздух пробивается на расстоянии 1 – 2.5 см, поэтому между нужной ножкой и плюсом сразу возникнет плазменная дуга.
Можно использовать такой высоковольтный трансформатор для создания другого интересного устройства – лестницы Иакова. Достаточно расположить два прямых электрода буквой «V», к одному подключить плюс, к другому минус. Разряд возникнет внизу, начнёт ползти вверх, наверху разорвётся и цикл повторится.
Скачать плату можно тут:
statya-vysokovoltnyy-transformator.zip [25.55 Kb] (cкачиваний: 1323)
Испытания
На фотографиях лестница Иакова выглядит весьма зрелищно:
Напряжение на выходе трансформатора является смертельно опасным, поэтому в обязательном порядке нужно соблюдать технику безопасности. После отключения питания на выходе трансформатора продолжает присутствовать высокое напряжение, поэтому его следует разряжать, замыкая высоковольтные выводы между собой. Успешной сборки!
Смотрите видеоролики испытаний
Эксперименты с высоким напряжением всегда очень красочные и завораживающие.
Источник: sdelaysam-svoimirukami.ru
Блок питания на трансформаторе ТВЗ
Блок питания собран по приведенной ниже схеме. В качестве сетевого трансформатора используется переделанный трансформатор звука от старого телевизора. Качество изготовления этих трансформаторов намного выше качества современных, тем более китайских. Количество витков обмоток оставлены без изменения.

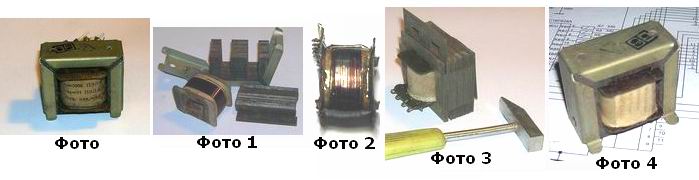

Первичная обмотка содержит 3000 витков провода диаметром 0,12мм, вторичная -91 виток диаметром 0,51мм. Сначала надо разобрать трансформатор, т.к. его сердечник собран с зазором, т.е. все пластинки типа буквы «Ш» вставлены с одной стороны и между этим пакетом и пакетом дополнительных пластин вставлена бумажная прокладка. Фото1.
Снимаем с катушки верхний слой изоляции до первого слоя обмотки и помещаем ее в тепло для обязательной просушки. Для просушки я всегда пользуюсь духовкой газовой плиты. Не вздумайте воспользоваться печкой СВЧ. Температуру выставляю градусов семьдесят, время — часика два. После этого, еще горячую катушку надо пропитать бакелитовым лаком методом погружения в течении часа.
Для сокращения времени и повышения качества пропитки я использую пылесос. На резиновый коврик ставлю банку с лаком и помещенной в него катушкой.
Закрываю все это дело колпаком, которым закрывают тарелки в печке СВЧ. К имеющемуся на крышке отверстию прикладываю шланг включенного пылесоса. Под колпаком создается пониженное давление и весь оставшийся в катушке воздух, начинает быстро, быстро замещаться лаком.
После пропитки катушку следует высушить в той же духовке, так как бакелитовый лак сохнет при повышенной температуре. Вырезаем из стеклолакоткани полоску и изолируем верхние витки катушки, под последний виток стеклолакоткани положите бумажку с данными на трансформатор — иногда ее так не хватает. Далее собираем сердечник.
Каждая пластинка вставляется поочередно, то с одной, то с другой стороны. Следите за тем, чтобы язычок верхней пластины ложился на язычок нижней, а то иногда он стремится забраться под него, особенно в конце сборки.
Когда останется пластинок двадцать, несколько раз вставляем по две пластинки, потом, когда от руки их уже будет не вставить, между ними вы будете потихоньку при помощи молоточка заколачивать оставшиеся. В зазоры между пластинами вставляем перемычки. Разгибаем немного бортики каркаса, одеваем на трансформатор и при помощи тисков аккуратно его обжимаем.
Включаем готовый транс в сеть и проверяем параметры. У данного трансформатора у меня они такие: ток покоя — 3,1ма при напряжении 225 вольт, выходное напряжение равно 7,1 вольта, после выпрямления и фильтрации оно поднимется до уровня амплитудного и будет равно примерно 9,7 вольт.
Если вам нужно напряжение повыше или пониже, тогда прочитайте заметку «упрощенный расчет трансформатора», находящейся в рубрике «Термостат для подвала». Блок, собран без применения печатной платы. Все детали прикреплены к стеклотекстолитовому основанию. Микросхема крепится к теплоотводу.
Конденсаторы фильтра крепятся с помощью хомутиков и все это соединено монтажным проводом. Если ваш аппарат будет работать в жестких климатических условиях, то есть резон покрыть лаком его весь. Я так и поступаю, если мои самоделки предназначены для гаража, улицы, машины, деревенского дома. Успехов всем. К.В.Ю.
