Схемы блоков питания, теория построения источников питания
Для любой аппаратуры требуется электропитание.
В некоторых случаях электроэнергию можно получить от электрохимических источников (батареек или аккумуляторов), но это когда речь идет о носимых устройствах, но на практике мы чаще всего используем промышленную сеть 220 Вольт, и вот здесь возникает целый ряд вопросов: ведь это напряжение необходимо преобразовывать: уменьшить (а иногда и увеличить), выпрямить, стабилизировать и так далее.
Устройства, которые преобразовывают электроэнергию принять называть вторичными источниками питания или просто блок питания (под понятием «первичный источник питания» подразумеваются химические источники) или просто блок питания, и именно блокам питания и посвящен данный раздел: здесь Вы сможете ознакомиться с теорией построения блоков питания, а также найдете различные схемы блоков питания.
Зарядное устройство из старого модуля питания от телевизора (мп 3-3).
Источник: radio-uchebnik.ru
USB зарядное на много устройств из блока питания от компа своими руками
Изготовление USB зарядного устройства на 7 устройств из ненужного блока питания от компьютера.
Поступила просьба на сборку такой себе многоканальной зарядки.
Нужно заряжать 5-7 телефонов. Можно конечно использовать родные зарядки. Для этого понадобится удлинитель на много розеток. Можно применить только шнуры от зарядок. Соберем доступное многоканальное зарядное устройство. USB зарядное на много устройств из блока питания от компа своими руками
Комплектующие
- блок питания компьютера;
- USB гнезда;
- выключатель;
- светодиод;
- резистор;
- листовой пластик.
О комплектующих

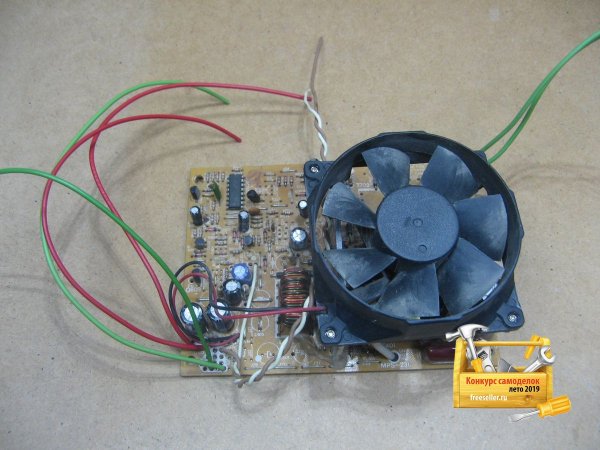

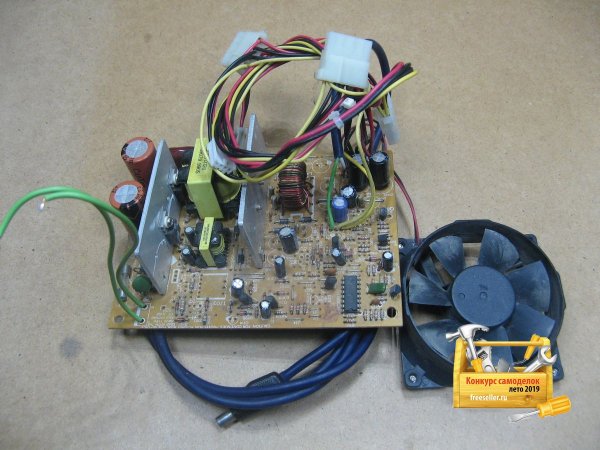

У меня была отдельно плата от блока питания компьютера. Я ее использовал с каналом +12 вольт. Сейчас мне нужен канал +5 вольт.

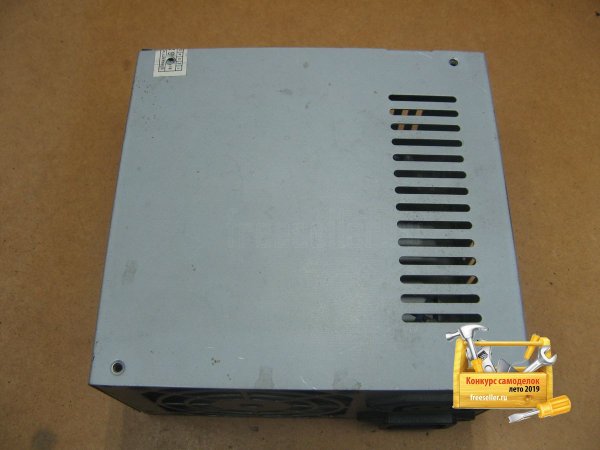

Корпус от другого БП. Плата у меня использовалась без корпуса.

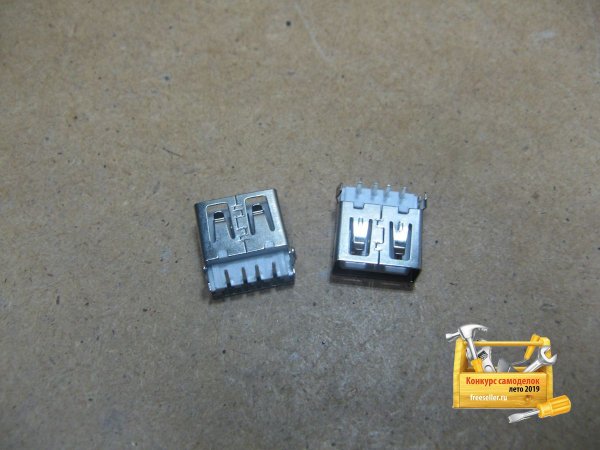

USB гнезда из поднебесной, обошлись дешево. Мне понадобится 7 штук.

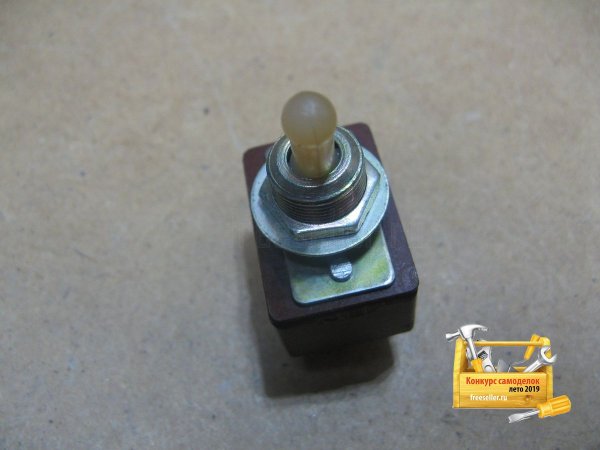

Выключателем в блоке питания я применю тумблер Т3.
Резистор АЛ307. Нужен резистор на 1 кОм. Мощностью 0,125 ватт. Подключаю к шине 12 вольт.

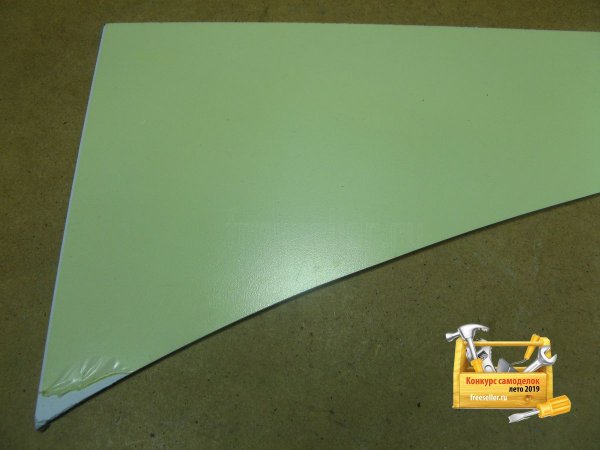

Листовой пластик из ПВХ. Нужен небольшой отрезок.
Сборка

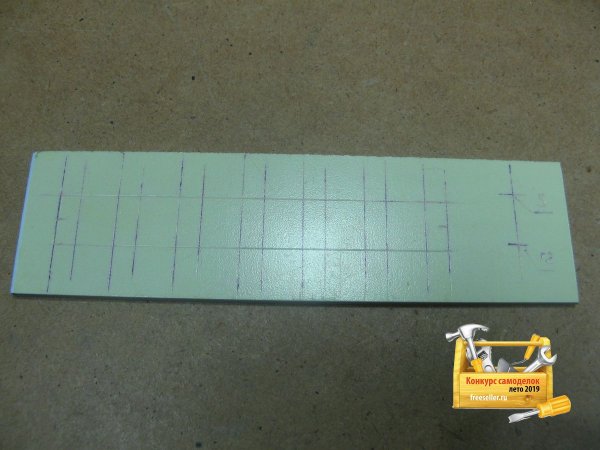

Из пластика вырезаю отрезок по корпусу блока питания. Возьму полоску. Размечаю окна под USB гнездам.

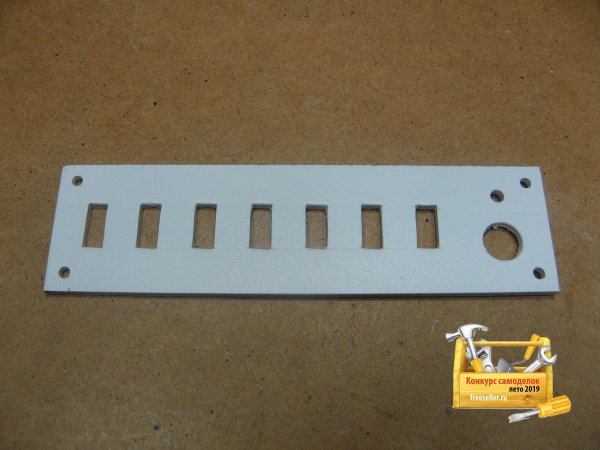

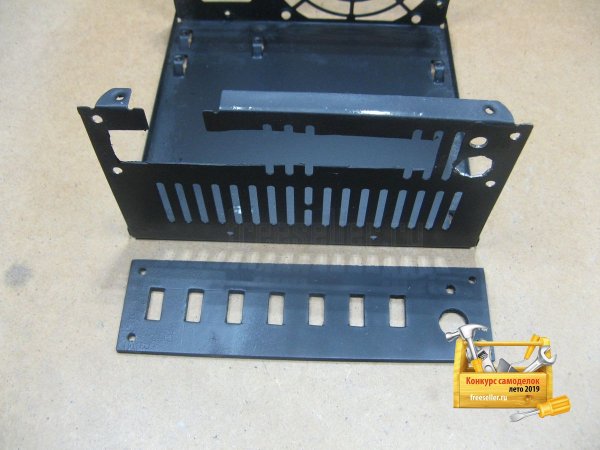

Все вырезаю. Получилась такая вот панелька.
Решил все покрасить. Крашу из баллончика, в черный цвет нижнюю часть корпуса и панельку.

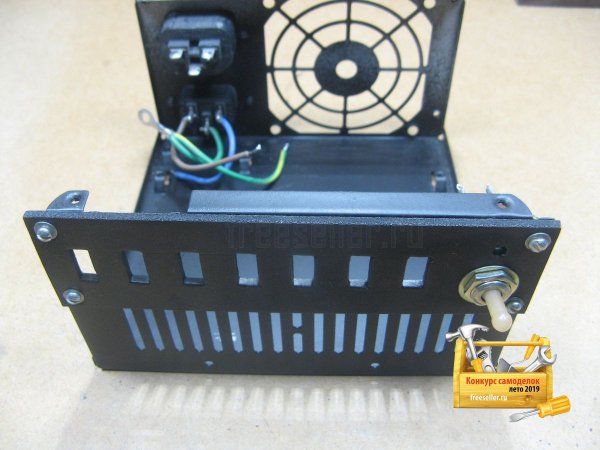

Прикручиваю винтами М3. Так же устанавливаю тумблер.

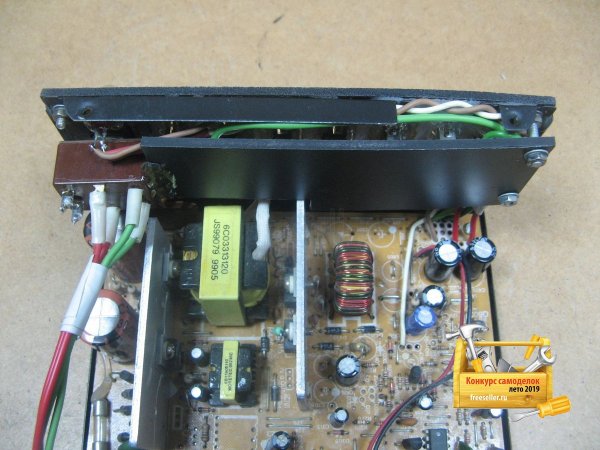

На плате блока питания подготавливаю провода. Зеленые минус. Красные плюс. Витой провод пойдет на светодиод. Припаиваю провода на 12 вольт, через токоограничивающий резистор.

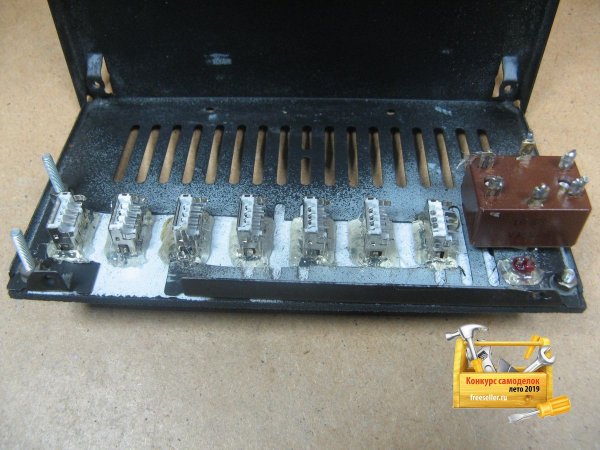

Устанавливаю USB гнезда на термо клей. Вполне хорошо держится.

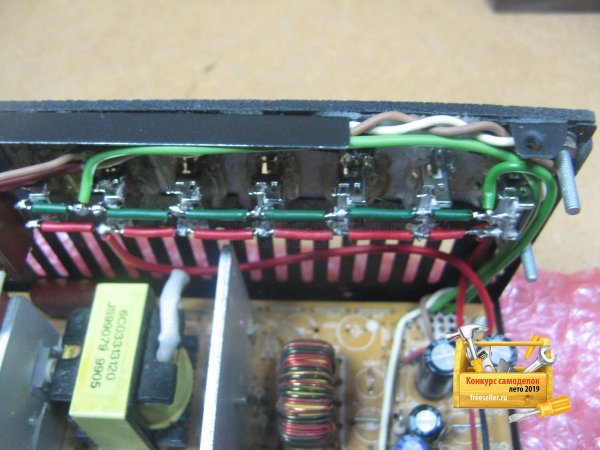

Соединяю плюсовые контакты между собой. Минусовые тоже соединяю вместе. Средние контакты нужно перемкнуть. Если не перемкнуть, то устройство будет заряжаться током не более 500 мА. Припаиваю провода к светодиоду.

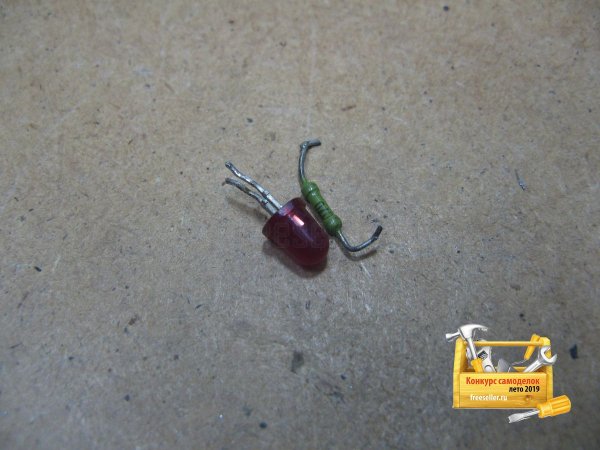

В термо-усадочной трубке спрятался резистор.

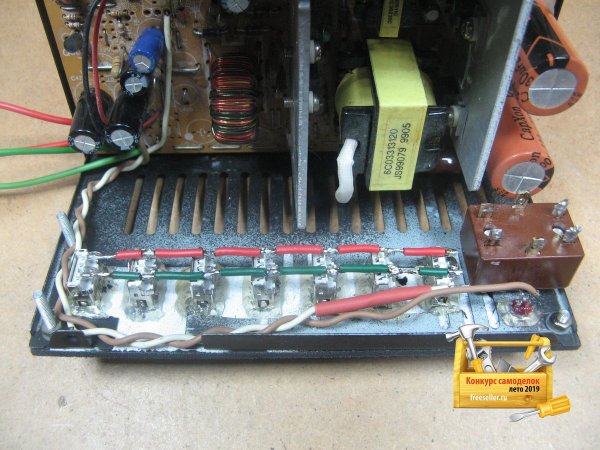

Припаиваю провода с блока питания, соответственно полюсов.
Гнезда поджал отрезком ПВХ пластика. Теперь точно не провалятся.

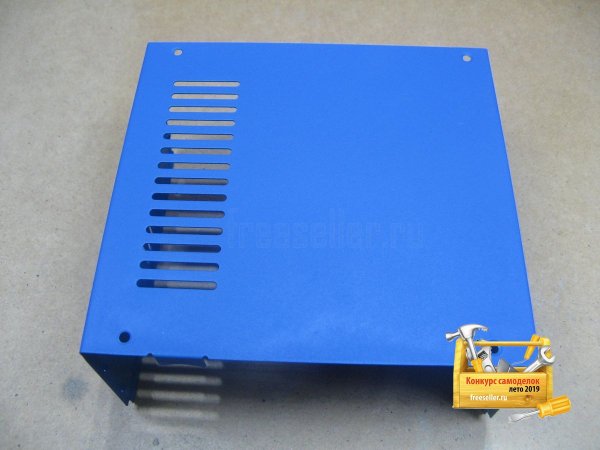

Крышку покрасил в синий цвет, тоже из баллончика. Крышку прикручиваю.
На дно корпуса приклеил отрезки винной пробки. Так зарядка не елозит по столу и не царапает его. Постоянно подключаю к нему несколько гаджетов.
Источник: freeseller.ru
Как сделать высокоточное зарядное устройство с индикацией для аккумулятора 3,7 В
Как известно, литий-ионные аккумуляторы крайне чувствительны к напряжению перезарядки и запросто выходят из строя даже при небольшом отклонении. Чтобы этого избежать нужен точный зарядник. Простая схема зарядного устройства удобна в использовании, не содержит дефицитных деталей, имеет четкий порог срабатывания и индикацию состояния. Высокая точность достигается благодаря использованию микросхемы-стабилизатора «TL431».
Необходимые детали
- Транзистор IRFZ44N — http://alii.pub/5ct567
- Микросхема-стабилизатор TL431 — http://alii.pub/5mclsi
- Два светодиода — http://alii.pub/5lag4f
- Резисторы: 4,7 кОм, 15 кОм, 1 кОм, 5,6 кОм, 220 Ом — http://alii.pub/5h6ouv
Схема зарядного устройства
На транзисторе «Q1» построен ключ, коммутирующий аккумулятор с источником питания. На микросхеме «U1» собран логический, пороговый стабилизатор. При помощи светодиодов отображается индикация состояния. Резистором «R4» можно подобрать точный уровень срабатывания. Вместо него можно установить подстроечный резистор.
Изготовление зарядного устройства для литий-ионного аккумулятора 3,7 В
Схема не имеет платы и спаивается навесным монтажем. В роли перемычек используется одножильный медный провод. Слева припаиваются провода от блока питания 5 В (зарядник от смартфона). Справа — провода от бокса аккумулятора.
Устанавливаем аккумулятор 18650 в бокс. Подключаем схему к блоку по средствам USB разъема. Горит красный светодиод, индицирующий протекание тока зарядки.
Через определенное время, когда зарядка АКБ будет закончена, транзистор закроется и загорится зеленый светодиод, указывающий о полном заряде батареи.
Проверка тестером показывает, что батарея заряжена до максимального напряжения 4,2 В.
К схеме можно подключить сразу несколько паралельно соединенных аккумуляторов.
Смотрите видео
Источник: sdelaysam-svoimirukami.ru
