Техническое описание и состав телевизора LG 42LM670T, тип панели и применяемые модули. Состав модулей.
Характеристики
LG 42LM670T
Smart TV 3D 42LM670T
| Диагональ экрана: | 42″ (107 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 1920×1080 |
| Частота обновления: | 400 Гц |
| LED подсветка: | есть, Edge LED |
| Smart: | есть. Поддержка Wi-Fi — есть |
| Поддержка 3D: | есть, поляризационная технология, конвертация 2D в 3D |
| Поддержка HD: | 1080p Full HD |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T MPEG4, DVB-T2, DVB-C |
| Телетекст: | с памятью на 2000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Звук стерео: | есть |
| Мощность звука: | 20 Вт (2х10 Вт) |
| Акустика: | два динамика |
| Интерфейс: | AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x3, Ethernet (RJ-45), Wi-Fi |
| Разъём наушников: | есть |
| Размеры: | C подставкой 953x636x263 мм Без подставки 953x566x33 мм |
| Потребление от сети: | 52 Вт |
Телевизор LG 43LK6200 (43LK6200PLD)
LG LED
Model: 42LM670T
Chassis/Version: LD22E
Panel: LC420EUG(PE)(F2)
T-CON: TPS65178, TPS65198
LED driver (backlight): integrated into PSU; 67.2V, 0.78A
PWM LED driver: UC2843BD1 (Step-Up LED), AAT2430AISX, R5F100BCAFP
MOSFET LED driver: STF19NF20, PHT4NQ10LT *6
Power Supply (PSU): EAX64744201 LGP4247L-12LPB-3P, (EAY62608902)
PWM Power: L6599AD (PWM Resonant), FAN7930BG (PFC), STR-A6059H (Standby)
MOSFET Power: STF13NM60N *2, STF10NM60N *2
MainBoard: EAX64307906 (1.0)
IC MainBoard: CPU: LGE2112 1215-BTAH, NAND: KLM2G1HE3F-B001, Sound: STA380BWE
Тuner: TDSN-G351D EBL61080002
Общие рекомендации по ремонту TV LCD LED
Ремонт телевизора LG 42LM670T следует начинать с диагностики неисправности, которая предполагает внимательный осмотр внешних и внутренних элементов устройства. Иногда по видимым изменениям компонентов устройства есть возможность сделать некоторые выводы и определиться с направлением дальнейшего поиска неисправности ещё до начала проведения необходимых измерений. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.
Обзор LG Cinema 3D SmartTV
При полном отсутствии каких-либо признаков работоспособности, когда LG 42LM670T не включается и ничего не сигнализирует контрольными лампочками на панели, есть вероятность неисправности модуля питания LGP4247L-12LPB-3P, EAX64744201 (EAY62608902) телевизора. С такими же проявлениями может быть неисправен и стабилизатор питания процессора управления на материнской плате. При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи — диоды и транзисторы на вероятность лавинного или теплового пробоя.
Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы — электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.
Если у LG 42LM670T нет изображения, звук есть и каналы переключаются, есть вероятность неисправности в цепи светодиодов подсветки панели LC420EUG(PE)(F2), либо преобразователя их питания — LED-драйвера. Иногда при включении изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания самого LED-драйвера, в том числе и во вторичном выпрямителе основного БП.
Часто возникает необходимость в разборке панели чтобы проверить исправность светодиодов, а так же контактных соединений в разъёмах и пайках.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока.
Материнская плата EAX64307906(1.0) подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.
Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы — CPU: LGE2112 1215-BTAH, NAND: KLM2G1HE3F-B001, Sound: STA380BWE и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Прежде чем менять тюнер TDSN-G351D EBL61080002, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, в том числе питания варикапов (30-33V), которые необходимо измерить на соответствующих выводах тюнера.
Владельцам телевизора 42LM670T рекомендуем для ремонта обращаться только к квалифицированным специалистам с опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к серьёзным негативным последствиям!
Ограничение тока драйвера. AAT2430AISX. Общая информация
Чтобы уменьшить ток подсветки в LED-драйверах с контроллером AAT2430AISX, следует увеличить сопротивление резистора от вывода 50 (ISET) на корпус, например, с 3 KOhm до 4.7 KOhm. Токи пропорционально уменьшатся в каждом из 16 каналов. При параллельном соединении каналов, токи суммируются.
Дополнительно по ремонту MainBoard
Внешний вид MainBoard EAX64307906 показан на рисунке ниже:
EAX64307906 может применяться в телевизорах:
LG 32LM640T ZA (Panel LC320EUA PE F2), LG 32LS570T (Panel LC320EUN (SE)(M2)), LG 47LM620S (Panel LC470EUE (SE)(F4)), LG 42LM670T (Panel LC420EUG(PE)(F2)), LG 42LM640T 42LM640S (Panel LC420EUG (PE)(F1)), LG 42LM620T (Panel LC420EUE (SE)(F1)), LG 47LM660T (Panel LC470EUG (PE)(F1)), LG 42LS570T (Panel T420HVN01.0), LG 42LS570S ZB (Panel LC420EUE (SE)(M1)), LG 42LM669T (Panel LC420EUG (PE)(F2)), LG 42LM669S (Panel LC420EUG (PE)(F1)), LG 37LM620T (Panel LC370EUN (SE)(F2)), LG 47LM669 (Panel LC470EUG (PE)(F2)), LG 32LS570S ZB (Panel LC320EUN (SE)(M2)), LG 47LM620T (Panel LC470EUE (SE)(F3)), LG 47LM761T ZA (Panel LC470EUH (PE)(F1), LG 32LM620S (Panel LC320EUN (SE)(F2) ), LG 47LM670T 47LM670T-ZA.BRUWLJU (Panel LC470EUG (PE)(F1)), LG 42LM660S 42LM660S-ZA.BRUWLJU (Panel LC420EUG (PE)(F1)), LG 42LM660T 42LM660T-ZA.BRUWLJU (Panel LC420EUG (PE)(F1) ), LG 32LM620T (Panel LC320EUN (SE)(F3)), LG 55LM620T 55LM620T-ZE (Panel LC550EUE (SE)(F1)).
Дополнительно по PSU
Модуль питания EAX64744201 выполнен с применением схемы коррекции коэффициента мощности (PFC — Power Factor Correction) в целях устранения кратных гармоник переменного тока, вносимых устройством в электросеть. Узел PFC представляет собой обратноходовый повышающий преобразователь (Step-Up Converter) на основе шим-регулятора FAN7930BG, который равномерно в пределах периода 50гц распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения. Ток его заряда в данном случае будет уже определяться не его реактивным сопротивлением (обычно 10-30 ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающая) потребляемого тока преобразователя повторит форму и фазу входного синусоидального напряжения. На исправность узла PFC указывает наличие повышенного напряжения (около +380V) в рабочем режиме на конденсаторе сетевого фильтра.
Внешний вид блока питания
Основные особенности устройства LG 42LM670T:
Установлена матрица (LED-панель) LC420EUG(PE)(F2).
В управлении матрицей используется Тайминг-Контроллер (T-CON) TPS65178.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером UC2843BD1 (Step-Up LED), AAT2430AISX, R5F100BCAFP. В качестве силовых элементов LED-драйвера применяются ключи типа STF19NF20, PHT4NQ10LT *6.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 42LM670T осуществляет модуль питания EAX64744201, либо его аналоги c использованием микросхем L6599AD (PWM Resonant), FAN7930BG (PFC), STR-A6059H (Standby) и силовых ключей типа STF13NM60N *2, STF10NM60N *2.
MainBoard — основная плата (материнская плата) представляет собой модуль EAX64307906, с применением микросхем CPU: LGE2112 1215-BTAH, NAND: KLM2G1HE3F-B001, Sound: STA380BWE и других.
Тюнер TDSN-G351D EBL61080002 обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC420EUG-PEF2
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1920×1080, FHD
Display Mode : IPS, Normally Black, Transmissive
Active Area : 930.24×523.26 mm
Surface : Antiglare (Haze 1%), Hard coating (2H)
Brightness : 360 cd/m²
Contrast Ratio : 1400:1
Display Colors : 1.06B (8-bit + FRC), CIE1931 68%
Response Time : 6/8 (Tr/Td)
Frequency : 60Hz
Lamp Type : WLED Without Driver
Signal Interface : EPI, 100 pins
Voltage : 12.0V
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Ближайшие в таблице модели:
LG 42LN540V
Chassis(Version) LD31B / LC36B / LL36B
Panel: LC420DUE (SF)(R1) // LC420DUE(SF)(R3)
T-CON: LC5000UE-SFR1 6870C-0452A
LED driver (backlight): integrated into PSU; 157V 341mA
PWM LED driver: MAP3202
MOSFET LED driver: FDT86106, STF10NM60N
Power Supply (PSU): EAX64905301 (2.3) REV 3.0
PWM Power: SSC1S311A (PWM flyback), NR891D (PWM Step-down 24/12)
MOSFET Power: MDF11N65B
MainBoard: EAX64891306 (1.1)
Тuner: TDSQ-G601D
IC Main: CPU: LGE-2121-MS, Spi Flash: MX25L8005
Control: AKB73715603
LG 42LM669T
Chassis(Version) LD22E
Panel: LC420EUG (PE)(F2)
LED driver (backlight): integrated into PSU; 67.2V, 0.78A
PWM LED driver: UC2843BD1 (Step-Up LED), AAT2430AISX, R5F100BCAFP
MOSFET LED driver: STF19NF20, PHT4NQ10LT *6
Power Supply (PSU): EAX64744201 (1.3), EAY62608902, LGP4247L-12LPB-3P
PWM Power: L6599AD (PWM Resonant), FAN7930BG (PFC), STR-A6059H (Standby)
MOSFET Power: STF13NM60N *2, STF10NM60N *2
MainBoard: EAX64307906 — EBR75226848
Тuner: TDSN-G351D
IC Main: CPU: LGE2112 1215-BTAH, NAND: KLM2G1HE3F-B001, Sound: STA380BWE
Control: Радиопульт: AN-MR3005; IR: AKB73655833; Wi-Fi: TWFM-B003D, EAT61613401 и IR LM66_76_96 Ver1.6, EBR74986601; Bluetooth: EBR74561201, IA5525-00, BM-LDS302
Источник: tel-spb.ru
Нашёл зомбоящик LG(BM-LDS302). Не найти характеристик, разрешения, сколько пикселей, тип, TFT, LCD ЖК? LED,OLED, плазма?
Очень большой плоский. То работает, то не работает. Если справа стукнуть, то работает. Что-то отходит. Иначе белый шум исключительно красным рябит, всё тёмное.
Что это?
Голосование за лучший ответ
Такого телика нет
Включи тв и на пульте нажми несколько раз кнопку «mute»(отключение звука), на экране высветится модель тв, серийный номер и версия по.
BM-LDS302 это модель bluetooth модуля.
Мастер.Ученик (12) 1 год назад
ПУЛЬТА НА ПОМОЙКЕ НЕ БЫЛО.
val Искусственный Интеллект (108516) Значит возьми пульт от другого тв LG
Это модель Bluetooth модуля, легко гуглится по запросу Bluetooth LG BM-LDS302
Там должны быть еще наклейки, где должна быть указана модель телевизора
https://frankfurt.apollo.olxcdn.com/v1/files/d1dke4ky9x8o1-KZ/image;s=644×461
Мастер.Ученик (12) 1 год назад
Роман Петров Мастер (1089) Мастер., О, это оно. Как нашли?
Мастер.Ученик (12) 1 год назад
Да, плазма, но разрешение галимое, — низкое.
Судя по железной крышке ЭТО ДРЕВНЯЯ ПЛАЗМА . Скорее всего с дохлой плазменной панелью ( отслоение дорожек от стекла ) . Его судьба только разобрать на ЗПЧ или выкинуть .
Источник: otvet.mail.ru
Телевизор smart tv 3d LG bm-LDS302 128 см
Хорошее состояние. В комплекте крепление к стене и пульт. Плазменный телевизор LG 50PM4700 с функцией SMART TV и поддержкой 3D. Все функции работают, никогда не вскрывался и не ремонтировался. С покупки использовался редко.
Диагональ 50″, разрешение 1366×768, 16:9, контрастность (динамическая) 3000000:1, дополнительно: аудио x2, компонентный, SCART, RGB, VGA, HDMI x3, USB x2, RS-232, Ethernet (RJ-45), цвет: черный, вес: 28.2 кг Поддерживает 3d. Возможен торг. Подробнее
Характеристики
Вид товара
Телевизоры и проекторы
Тип товара
Телевизоры
Аудио и видео
Похожие объявления
Телевизор samsung 32
Телевизор samsung 32 Продам телевизор в отличном состоянии LE32S81B Всеволожск

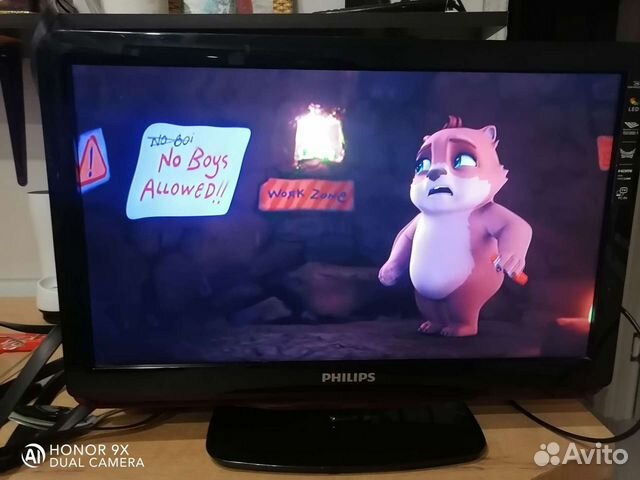

Телевизор philips 32 дюйма
Телевизор philips 32 дюйма Продам телевизор Philips 32pf5331/12 в отличном состоянии . Пульта нет ! За эту сумму просто забирайте скорее Всеволожск
Телевизор Sony bravia 32
Телевизор Sony bravia 32 Продаю телевизор Sony Bravia KDL-32D3000. Старенький, но всё работает. Пульт в комплекте Всеволожск
Телевизор LG 47LM620T Smart
Телевизор LG 47LM620T Smart Продаю телевизор LG 47LM620T Cinema 3D с функцией Smart TV с диагональю 47 дюймов. Тип BLU(подсветка) LED Plus Разрешение экрана: 1920 x 1080 Телевизор технически и внешне в отличном состоянии. Использовался бережно, в обычном режиме.В комплекте четыре пары 3D очков — WiFi поддерживает (адаптер) — Пульт родной (нижний ряд кнопок немного затёрт, но на функциональность не влияет). Система вещания: Аналоговая Цифровая/DVB-S Цифровая/ DVB-C Цифровая/ DVB-T2 Коррекция соотношения сторон : 8 режимов ( 16:9, Just scan, Original, Full Wide, 4:3, 14:9, Cinema Zoom 1, Zoom) Аудиовыход: 10W+10W Наличие разъемов / HDMI- 4 шт Наличие разъемов / USB- 3 шт Вес 17,8 кг ШxВxГ (мм) в комплектации (без подставки) 1089 x 655 x 35.5 ШxВxД (мм) Включая подставку 1089 x 722 x 263 Всеволожск
Panasonic
Panasonic Panasonic тв в хорошем состоянии все работает включается и через какое то время выключается в мастерской сказали ремонт 2500 руб в блоке питания . Подставка есть на фото ее нет . Без пульта Всеволожск
Телевизор bbk 43 дюймов
Телевизор bbk 43 дюймов Продам отличный телевизор без каких либо проблем, + отдам тв приставку сяоми и кронштейн, по всем вопросам звоните пишите Всеволожск
Телевизор samsung 40 на запчасти
Телевизор samsung 40 на запчасти Телевизор Samsung требует ремонта или на запчасти. Самовывоз. Всеволожск
Телевизор
Телевизор Продаю телевизор lg 42 дюйма , с функцией 3д, на запчасти, полностью целый, проблема с отслоением процессора. Всеволожск
Телевизор Рекорд-12
Телевизор Рекорд-12 Работоспособность не известна. В коллекцию, либо для дизайна. Всеволожск
Телевизор Polarline 50pl51tc-sm
Телевизор Polarline 50pl51tc-sm Телевизор не работает. Большой Телевизор Polarline. Модель 50pl51tc-sm. Платы проданы. Матрица разбита.
Внешне в идеальном состоянии. Подойдёт, например, для съёмки фильма, клипа, в котором нужно разбить телевизор, чтобы не жалко. Всеволожск
Продам телевизор Panasonic TC-14L3R
Продам телевизор Panasonic TC-14L3R Продам телевизор Panasonic TC-14L3R в рабочем состоянии. Всеволожск
Телевизор smart tv бу
Телевизор smart tv бу Дополнительные функции Особенности поддержка 3D, защита от детей, DLNA Голосовое управление есть Управление жестами есть Потребляемая мощность 65 Вт Габариты Размеры с подставкой (ШxВxГ) 731x474x239 мм Вес с подставкой 8.4 кг Размеры без подставки (ШxВxГ) 731x437x55 мм Вес без подставки 6.3 кг Дополнительная информация Motion Clarity Index 500 Гц (100 Гц); LG Cloud; 2 пары 3D-очков; Dual Play; Dual Core; Wi-Fi Экран Диагональ 32″ Разрешение HD Full HD Разрешение 1920×1080 Тип ЖК Формат телевизора 16:9 Тип подсветки Direct LED Технология 3D поляризационная Тип матрицы экрана IPS Технология экрана LED Частота обновления экрана 100 Гц Звук Функции звука объемное звучание, Dolby Digital, автоматическое выравнивание громкости, стереозвук Суммарная мощность звука 20 Вт Количество динамиков 2 Разъемы и интерфейсы Разъемы и интерфейсы выход на наушники, Ethernet — RJ-45, компонентный видеовход, USB Type-A x 3, вход HDMI, вход HDMI x 3, слот CI, слот CI/CI+, выход аудио оптический, SCART Версия интерфейса HDMI 1.4 Беспроводная связь Miracast, WiDi, Wi-Fi Стандарт Wi-Fi 802.11n Мультимедиа Поддержка мультимедиа MKV, MPEG4, WMA, DivX, MP3 Поддержка цифрового ТВ DVB-T2, DVB-C, DVB-S, DVB-T MPEG4, DVB-S2, DVB-C MPEG4, DVB-T TV-тюнер (аналоговый) есть Всеволожск

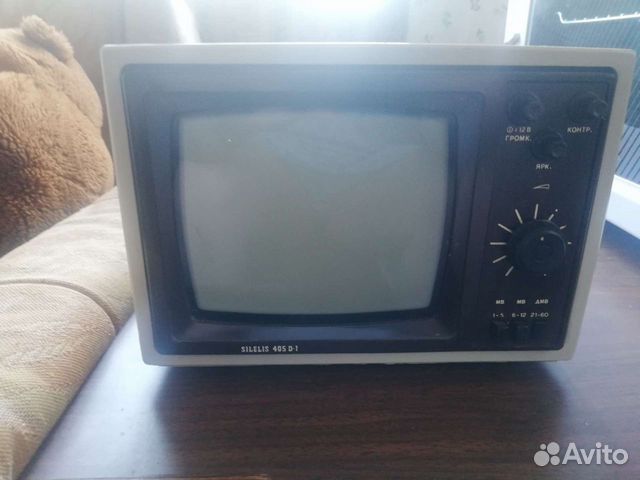

Телевизор silelis 405 D-1
Телевизор silelis 405 D-1 Сохранился хорошо, работает Всеволожск

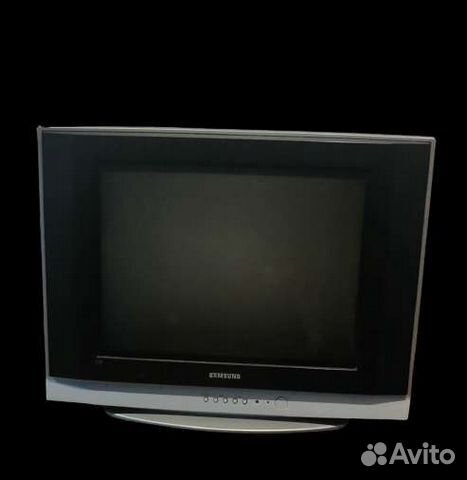

Телевизор
Телевизор Телевизор Samsung CS-21Z40ZQQ Всеволожск

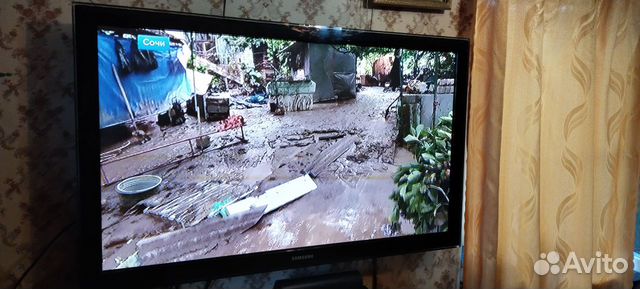

Плазменный телевизор samsung
Плазменный телевизор samsung Телевизор 50 дюймов в хорошем состоянии. Samsung 5 серии плазма. PS50 С550G1WXRU Достоинства: встроенный цифровой тюнер, читает с юсб носителей фильмы, музыку, фото, еcть LAN. картинка отличная, FILL HD, куча регулирjвок, меню русское. дизайн оч интересный. Всеволожск
Телевизор lg
Телевизор lg На запчасти Всеволожск
договорная

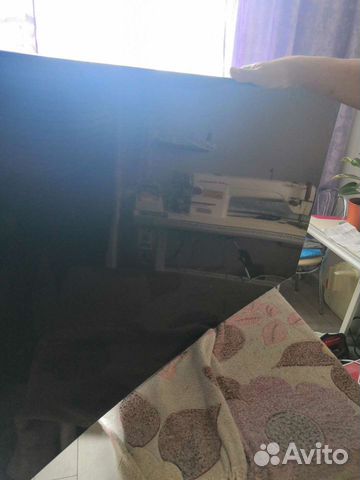

Телевизор supra STV-LC30550WL
Телевизор supra STV-LC30550WL ребёнок кинул легкую игрушку и испортил. (матрица) подставки нет на запчасти от Всеволожска 15 минут езды Всеволожск

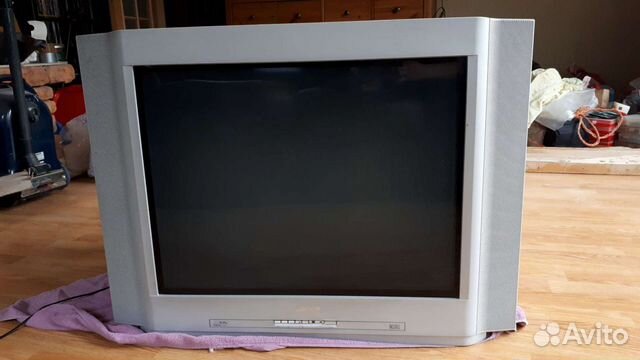

Телевизор Thomson 28DC850
