Из-за того, что многие покупатели не понимают топологию платы светодиодный драйвер, ее принцип работы не понимает, что прямой результат может быть неправильно использован! Настоящим я секретарь текущей популярной программы топологии. Наиболее часто используемая топология есть три: boost, buck, boost-buck.
1. Топология Boost означает тип boost. (Vout) должно быть больше, чем в источника питания входное напряжение транспортного средства (Vin), и это отношение больше, чем 1: 1,5, то есть в том случае, если Входное напряжение 12V, СВЕТОДИОДНЫЙ индикатор напряжения должен быть в 18 в или более, затем светодиодный наддув для правильной работы, Если светодиодный индикатор напряжения немного выше, чем вин или вин, ниже ситуации, которая происходит, когда машина светодиодный индикатор питания загорается, управляя переключателем платы, затемнение, И т. Д. Не может повлиять на контроль. 2. Программа Boost имеет преимущество простой структуры, высокой эффективности. Недостаток в том, что коэффициент повышения ограничен, как правило, лучшее соотношение повышения в 2-4 раза. Более 6 раз, когда потеря переключения резко повысилась, температура устройства переключателя высохла, ухудшение стабильности системы.
Место лампы лед подсветки, place lamp ice backlight и установка драйвера через реле!
2. Топология Buck означает тип buck. (Vout) должно быть ниже входного напряжения источника питания (VIN), то есть: если Входное напряжение составляет 12 В, напряжение бара-светильник ниже 12 В, 24В, когда плата постоянного тока, использующая такие программы, требует напряжения нагрузки, она будет меньше 24 В, Если светодиодный светильник бар, когда напряжение выше, чем вин, не может водить светильник. Схема Buck имеет преимущество простой структуры, эффективность немного выше, чем программа Boost. Недостатком является то, что только небольшое количество серий светодиодный, когда мощность слишком большое количество параллельных групп, для ограничения пространства светодиодный модуль подсветки PCB следы отрицательные.
3. Топология Boost-buck означает тип up-buck. Интерпретация: эта программа также имеет функцию rise — buck. Первые два режима программы. Но недостатком является то, что эффективность низкая, не подходит для питания больших случаев.
Наиболее широко используемая в отрасли программа Boost, затем Buck, boost-buck меньше.
Более общий светодиодный драйвер платы работает, представлен вам, я надеюсь, что вы делаете в Профессионале, чтобы понять, чтобы лучше и более точно завершить работу. И Lt;
Проблемы, которые могут возникнуть при надлежащем освещении:
1. Яркости недостаточно, экран значительно темнее, чем оригинальная плата, на этот раз от двух сторон, один, подключено к диммирующей стопе после того, как попробуйте настроить яркость пульта дистанционного управления, может быть решена, если не решена, чтобы проверить фактическое напряжение бит ноги, (Примечание: Я производлю 0vкогда яркость самая темная, самая темная, когда напряжение высокое.) Если напряжение ниже представлен перечень аналоговое напряжение режим is0V-5Vor0V до 3,3 V, если напряжение была в Высокое напряжение может не быть уменьшена должна быть скорректирована. Ifpwmнапряжение сигнала stable3.3V, на этот раз, если передано на самый яркий или не соответствует требованиям, которые вы должны реализовать второй схемы. Во-вторых, регулируйте сопротивление платы, ток увеличивается, чтобы удовлетворить требования.
تركيب CA-288 module backlight 26-55 pouce
Источник: alichecker.info

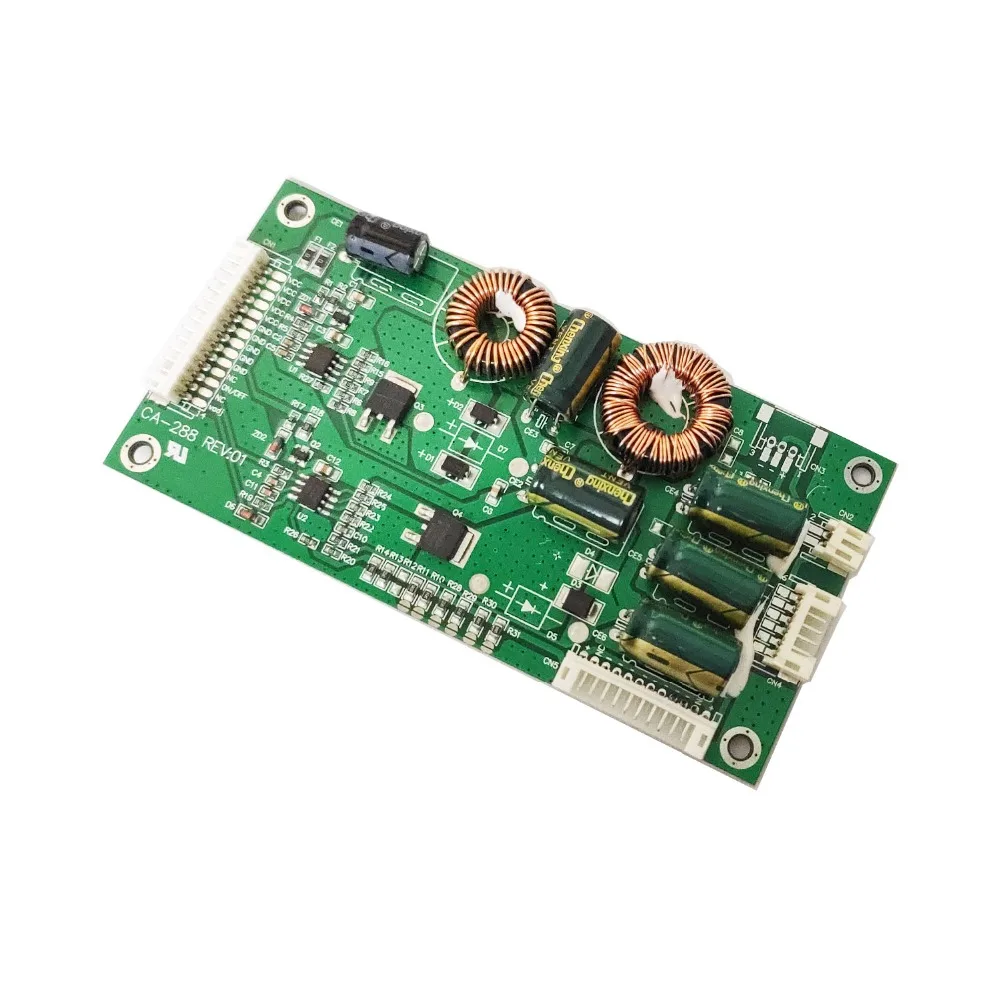

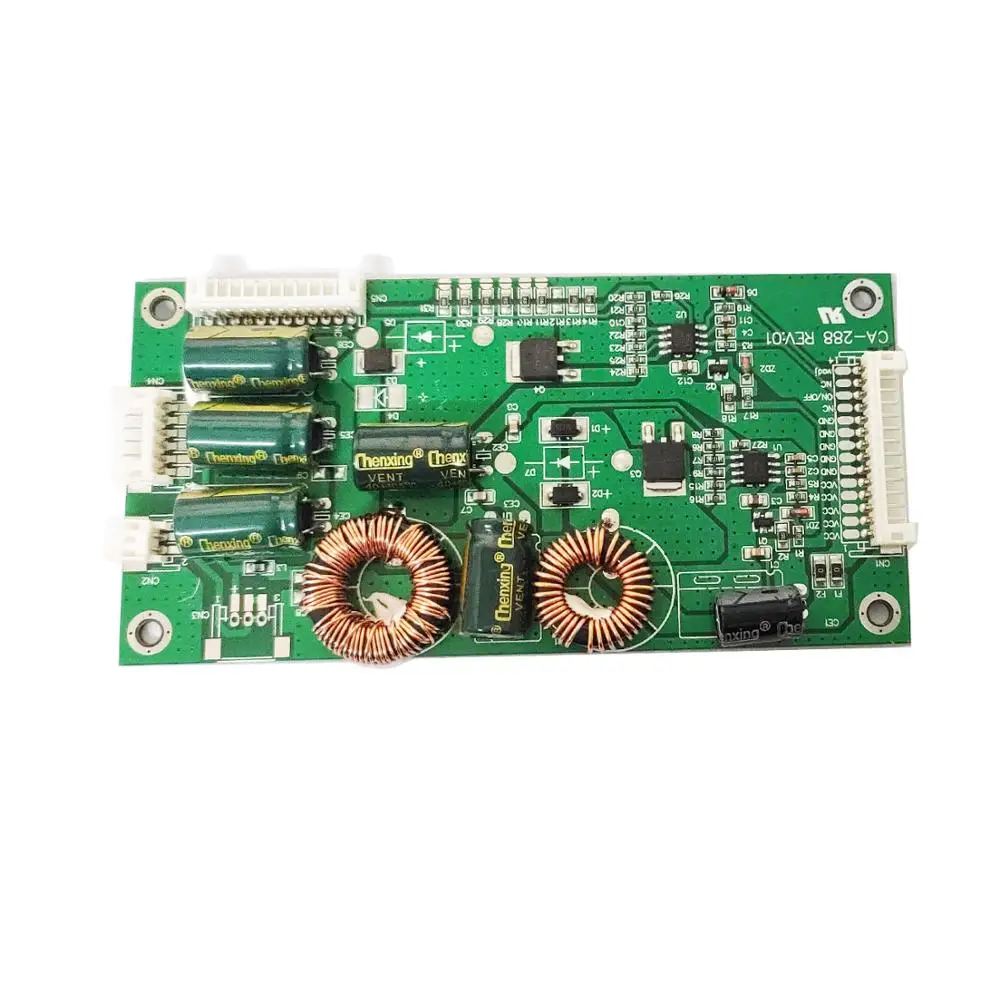

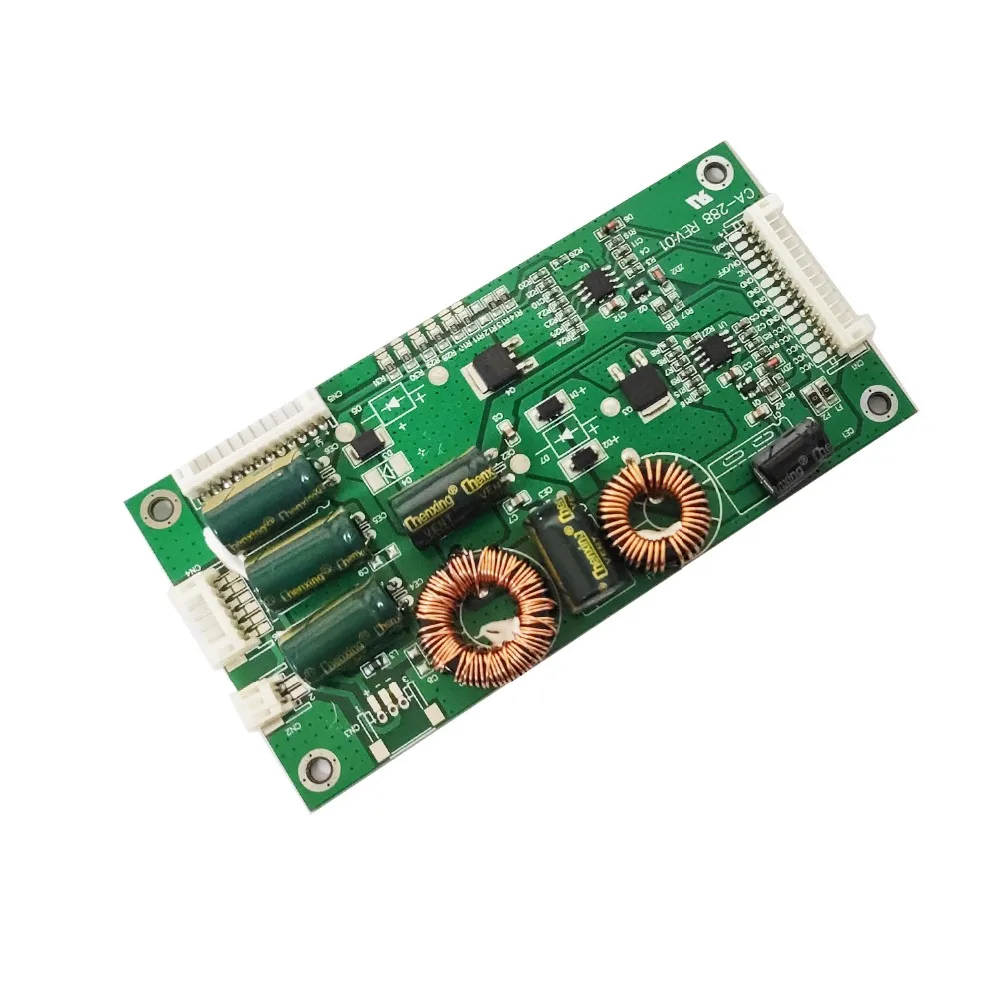

Универсальный инвертор (led-драйвер) CA-288 (Gold-17E) телевизора 26-55″
Технические характеристики:
Напряжение питания: 19. 45 В
Выходное напряжение: 60-165 В
Выходное напряжение без нагрузки:
— при Uвх=12B: 196 В (проверено)
Выходной ток: 10 -1000 мА
Дежурный режим (on/off): есть
Регулировка яркости: есть
Габаритные размеры: 120х60 мм

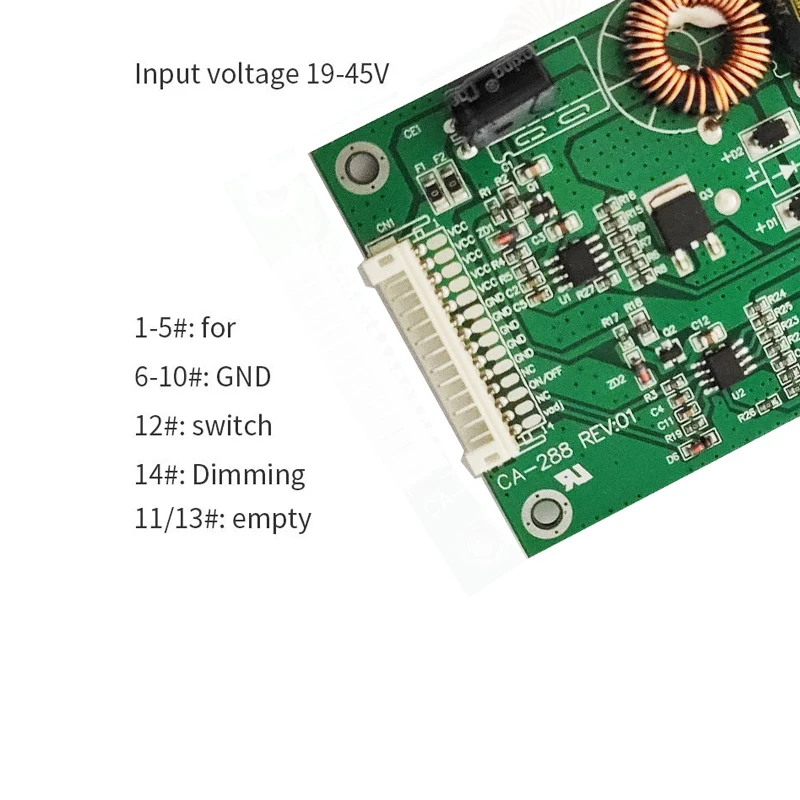

Назначение выводов:
VCC — напряжение питания
ON/OFF (EN) — включение/отключение
Vadj — регулировка яркости
GND — корпус (земля)

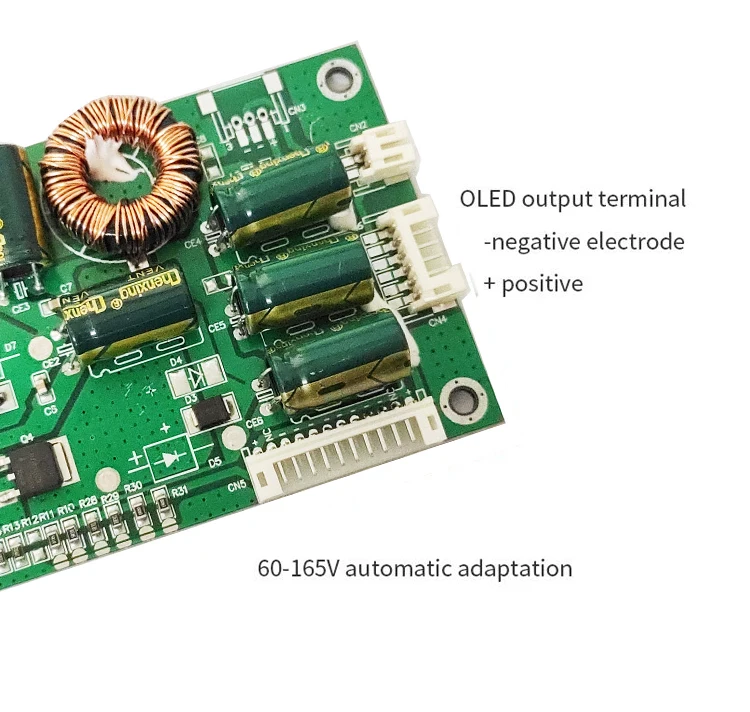

LED- и LED+ — выходы на светодиоды

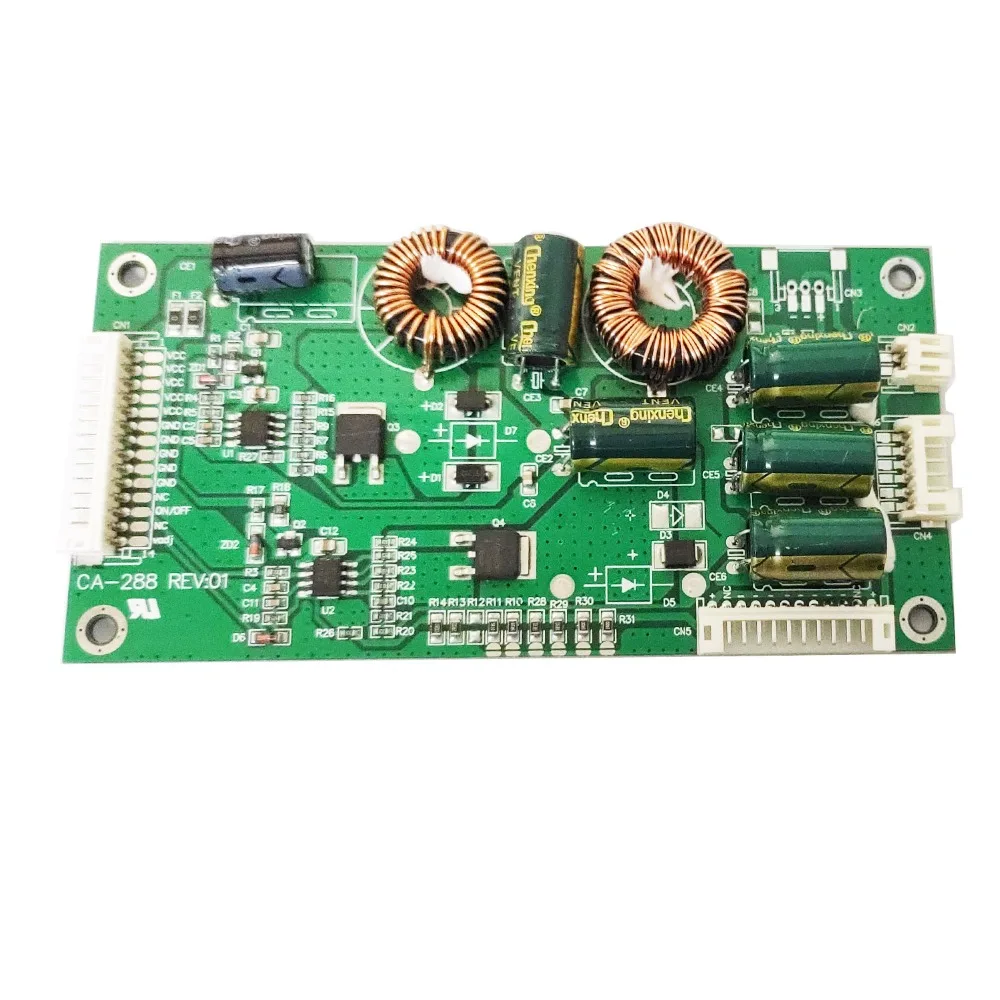

R10 — R14, R28 — R31 — регулировка выходного напряжения (тока)
Как купить товар:
Заказы принимаются только через сайт, для этого:
— воспользуйтесь формой быстрого заказа на этой странице (чуть ниже)
— если Вы хотите приобрести несколько позиций, рекомендуем воспользоваться отдельной формой заказа товаров
Отправка товара по Украине осуществляется, по возможности, ежедневно, только «Новой Почтой» и при 100% предоплате на карту «Приват Банка».
Если общая сумма заказа менее 50 грн, будет выставлен счёт на 50 грн. Доставку оплачивает покупатель, согласно тарифам перевозчика.
Фотографии товаров мы делаем сами, информация об аналогах, замене и применении в различных моделях собрана на просторах интернета и из личных наработок, поэтому, перед заказом, просьба убедиться, что к в Вашему устройству данная деталь (запчасть, блок) подойдёт.
Упаковка товара осуществляется упаковочными материалами, рекомендованными Новой Почтой, согласно «Правил упаковки», п.4.1 (подробнее — на сайте Новой Почты). Планки подсветки обворачиваются воздушно-пузырчатой плёнкой или вспененным полиэтиленом и упаковываются в пятислойный гофрокартон, сверху добавляется стрейч-плёнка и спец. маркировка «Хрупкое». В случае, если коробка пришла согнутая и планки повреждены — требуйте составления акта и пишите претензию в отделении Новой Почты, Вам возместят страховочную стоимость посылки. Примеры нашей упаковки: фото
Весь товар новый, если не указано обратное, исключение — раздел «модули и блоки» — это разборка с исправных аппаратов (как правило — с битыми матрицами), все, представленные здесь, товары на момент их демонтажа, являлись рабочими, хранение блоков и модулей происходит надлежащим образом, платы не свалены в кучу, а переложены пленкой-пупыркой и аккуратно размещены в коробках, каждая планка подсветки проверяется на работоспособность, поэтому гарантия на товар (любой) не предоставляется, возврат и обмен товара (любого) не предусмотрен. Для постоянных клиентов (мастеров) возможны исключения, которые обговариваются индивидуально. Оплата почтовых услуг по пересылке, при любых ситуациях, производится покупателем. Полные условия продажи доступны по ссылке
Форма заказа товаров
Напоминаем, что отправка товаров осуществляется только Новой Почтой, после полной оплаты на карту банка либо самовывоз. Наложкой не отправляем. После заполнения и отправки формы заказа, на указанный Вами почтовый адрес, Viber или телефон придёт письмо с точной суммой и реквизитами для оплаты При оплате до 17-00 отправка, как правило, в тот же день Обязательно сообщайте нам об оплате, это ускорит процесс отправки Вашего заказа
Источник: rem-tv.net

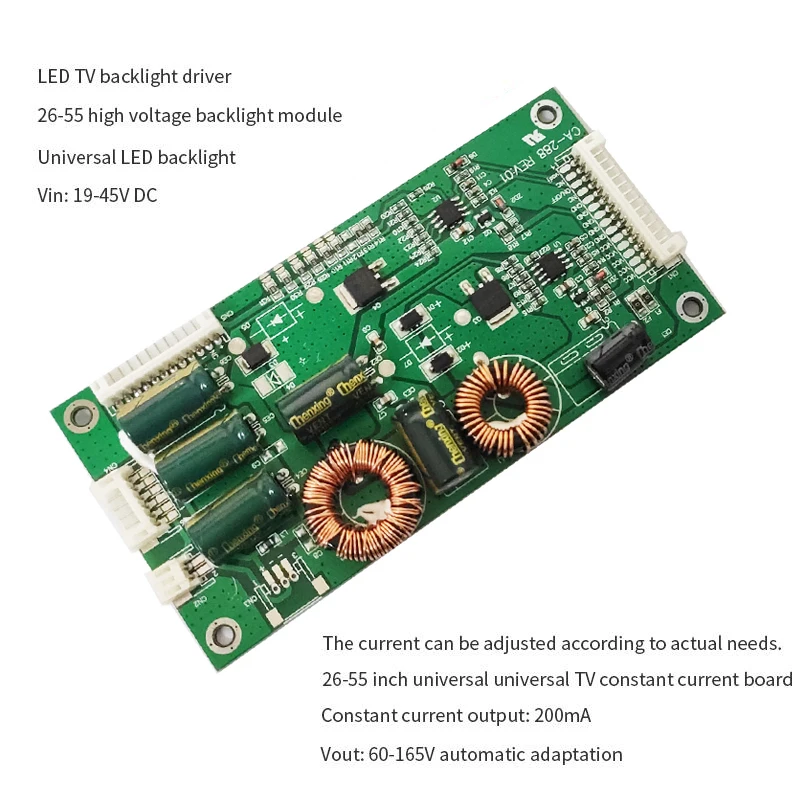

Светодиодный ЖК-телевизор 26-55 дюймов светодиодная подсветка приборной доски Boost tv подсветка платы драйвера CA-288
Рабочее напряжение бара-светильник должно быть любым напряжением от 60 в до 165. Не может быть ниже 60 в, если менее 60 в, вы можете выбрать для покупки других товаров в нашем магазине. Не может быть выше 165 В, проектное рабочее предельное напряжение данного продукта не должно быть выше 165 В. При превышении этого напряжения экран может быть темным или лампа может мерцать. Этот продукт имеет только постоянный ток, нет постоянного напряжения, и напряжение будет автоматически регулироваться до соответствующего напряжения в соответствии с требуемым напряжением бар светильник, таким образом, вам не нужно запутывать измеренное напряжение без нагрузки.
Ввиду того, что многие покупатели покупаются и модифицируются, а параметры машины, которые должны быть изменены, неизвестны, настоящим декларируется, что качество и производительность товаров, продаваемых в этом магазине, абсолютно без проблем, но товары, которые покупаются, не могут быть абсолютно гарантированы. Дело в том, что он может быть успешно освещен. Существует ряд причин, которые могут привести к несоответствию, напряжению, мощности, соединениям, конструкциям и т. Д., что может привести к несоответствиям.
Качество товаров, продаваемых в этом магазине, является стабильным и надежным, что может привести к плохим причинам: во-первых, короткое замыкание, вызванное неправильной эксплуатацией; во-вторых, правильное напряжение или сигнал не поддается каждому функциональному контакту, полярность бара-светильник не подключена правильно; Фактические параметры полностью не соответствуют параметрам моего продукта; (например, светильник не может управлять напряжением более 180 в)
Общие параметры: 60 V-160 V 200MA
Правильно освещают проблемы, которые могут возникнуть:
1. Яркости не хватает, экран, безусловно, темнее, чем оригинальная плата. В это время мы начинаем с двух сторон. Во-первых, после подключения ноги затемнения, попробуйте отрегулировать яркость с помощью пульта дистанционного управления. Если это не может быть решено, проверьте действительное.
Напряжение pin, (Примечание: мой продукт имеет самую высокую яркость при 0 В, и яркость является самой темной, когда напряжение высокое.) Если диапазон напряжения в режиме аналогового напряжения составляет 0-5 в или 0-3,3 В, если напряжение всегда высокое, напряжение не может быть уменьшено и должно быть отрегулировано. Если это PWM сигнал, напряжение стабильно на 3,3 В. В это время, если яркость настроена на более яркую или требование не выполнено, должна быть выполнена вторая схема. Во-вторых, отрегулируйте сопротивление на плате и Увеличьте ток для удовлетворения требований.
Ввиду того, что многие покупатели не понимаем топологию светодиодный платы водителя, отсутствие понимания его принципа работы напрямую приводит к тому, что не в состоянии правильно использовать его! Настоящим мы вкратце предоставим Популярные топологические решения. Существует три основных типа топологий: boost, buck, boost-buck.
1. Топология boost означает тип boost. Интерпретация: постоянная пластина тока, использующая такую схему, требует, чтобы напряжение нагрузки (Vout) было выше, чем входное напряжение питания (Vin), и соотношение больше, чем 1:1. 5, то есть, если Входное напряжение 12 В, светодиодный индикатор должен быть на уровне 18 в или выше, Светодиодный Усилитель может работать нормально.
Если напряжение светодиодный шнура немного выше, чем вин или ниже, чем вин, светодиодный индикатор будет включен, когда светодиодный индикатор включится. Переключатель платы драйвера, затемнение и т. Д. Не может быть использован. О следствиях контроля. 2. Преимущество схемы увеличения в том, что структура проста и эффективность высокая.
Минус в том, что коэффициент boost ограничен, а оптимальное соотношение boost обычно в 2-4 раза. При превышении напряжения в 6 раз потери переключения значительно увеличиваются, температура коммутационного устройства сильно повышается, а стабильность системы снижается.
2. Топология Buck означает понижающий тип. Интерпретация: постоянная пластина тока с помощью такой схемы требует, чтобы напряжение нагрузки (Vout) должно быть ниже, чем входное напряжение источника питания (VIN), то есть, если Входное напряжение составляет 12 В, напряжение светильник бар ниже, чем 12 V, который является 24VIN. Он ниже 24 В, и если напряжение светодиодный полосы выше, чем VIN, он не может быть приведен к освещению. Схема Buck имеет преимущества простой структуры и немного выше эффективности, чем схема Boost. Недостаток заключается в том, что только небольшое количество серии светодиодный s необходимы, и в тех случаях, когда мощность, большой, количество параллельных групп слишком велик, что является невыгодным для компактного светодиодный модуль подсветки PCB.
3. Топология Boost-buck означает тип boost-buck. Интерпретация: этот тип программы имеет как вверх, так и вниз функции. Работает в обоих режимах работы. Но минус в том, что эффективность низкая, не подходит для больших приложений.
Наиболее широко используемым в отрасли является решение Boost, за которым следуют Buck и boost-buck.
Принцип работы выше обычных светодиодный драйвер платы решения представлена каждому. Я надеюсь, что вы сможете понять проблемы, когда вы используете их, чтобы завершить работу лучше и более точно.
Посылка включает в себя:
1 * Светодиодный ЖК-дисплей ТВ 26-55 дюймов светодиодная подсветка приборной доски
Характеристики
Бренд ReYeBu Состояние Новый Тип Регулятор напряжения Напряжение электропитания Input 19-45V DC,output 60-165V DC Индивидуальное изготовление Да Номер модели CA-288 Применение Компьютер
