Строчные трансформаторы являются одними из самых часто используемых любителями источников высокого напряжения, в основном из-за их простоты и доступности. В каждом CRT телевизоре (большом и тяжелом), который сейчас выбрасывают люди, есть такой трансформатор.
В отличие от многих трансформаторов, которые есть в другой электронике, предназначенных для работы с обычным переменным током 50Гц, и понижающих трансформаторов, строчный трансформатор работает на более высокой частоте, около 16КГц, а иногда и выше. Многие современные строчные трансформаторы выдают постоянный ток.
Старые строчные трансформаторы выдавали переменный ток, что позволяло делать с ними что угодно. Строчные трансформаторы переменного тока более мощные, так как в них нет встроенного выпрямителя/умножителя. Строчные трансформаторы постоянного тока легче найти, и именно они рекомендуются для этого проекта. Убедитесь, что ваш строчный трансформатор имеет воздушный зазор.
Поющая дуга на ТДКС и NE555 (Singing Arc)
Это значит, что сердечник не является замкнутым кругом, а скорее напоминает букву С, с зазором около миллиметра. Почти во всех современных строчных трансформаторах он есть, поэтому если вы используете современный строчный трансформатор, то это можно не проверять.
В данной схеме используется транзистор 2N3055, который любят и ненавидят строители качеров на строчных трансформаторах. Их любят за их доступность и ненавидят за то, что они обычно воняют. Они склонны сгорать и довольно эффектно, но схема работает с ними невероятно хорошо.
Плохую репутацию 2N3055 получил при использовании его в простых одно-транзисторных качерах, в которых на транзисторе присутствует высокое напряжение. В этой схеме добавлено несколько деталей, которые значительно увеличивают её выходную мощность. Теория работы схемы написана ниже.
Схема
В этой схеме очень мало элементов, и все они описаны на этой странице. И многие детали могут быть заменены.
Значение резистора 470 Ом можно поменять. Я использовал резистор на 450 Ом, полученный из трех соединенных последовательно резисторов по 150 Ом. Его значение некритично для работы схемы, но для уменьшения нагрева используйте максимальное значение резистора, при котором схема работает.
Значение нижнего резистора может быть изменено для повышения мощности. Я использую резистор 20 Ом, собранный из двух последовательно соединенных резисторов по 10 Ом. Чем меньше его значение, тем выше температура и меньше время работы схемы. Конденсатор, находящийся рядом с транзистором(0.47 мкФ) может быть заменен для увеличения мощности.
Чем больше его значение, тем больше выходной ток (и температура дуги) и меньше напряжение. Я остановился на конденсаторе 0.47мкФ.
Число витков на катушке обратной связи (катушка с тремя витками) может изменять выходную мощность. Чем больше витков, тем больше сила тока, но не напряжение. Эта схема отличается от более распространенного одно-транзисторного качера тем, что в неё добавлен диод и конденсатор, который подключается параллельно диоду.
Диод защищает транзистор от скачков напряжения обратной полярности, которые могут спалить транзистор. Можно использовать диод другого типа. Я использовал диод GI824, вынутый из телевизора. При выборе диода, обращайте внимание на напряжение и скорость переключения. Чтобы узнать, подходит ли ваш диод, найдите даташит на диод BY500, а потом на ваш диод и сравните параметры.
Если ваш диод сопоставим с этим или лучше его, то он подходит. Конденсатор — это ключ к высокой выходной мощности. Транзистор генерирует частоту, установленную главным образом первичной катушкой и катушкой обратной связи. Конденсатор и первичная обмотка образуют LC цепь.
LC цепь работает на определенной частоте, и если настроить схему так, чтобы эта частота была одинаковой с частотой транзистора, выходная мощность значительно увеличиться. Теория LC цепи похожа на теорию катушки Тесла. Эта схема может быть настроена путем изменения емкости конденсатора и количества витков на первичных/вторичных обмотках.
Эта схема требует мощного блока питания, который описан ниже.
Блок питания
Схеме необходим мощный блок питания постоянного тока с выходным напряжением от 12 до 30 вольт и от 1 до желаемого вами количества ампер. Хорошей идеей является сделать регулируемый блок питания, чтобы схема получала именно такое напряжение, какое ей нужно. Если схема собрана неправильно, и используется блок питания вроде этого, схема сгорит.
Но регулируемое напряжение необязательно для нормальной работы.
Я использовал трансформатор на 300 Вт от усилителя. У него есть обмотки на 2, 4, 15, 30 и 60 вольт. Схема требует от 12 до 18 вольт для 2N3055. Я часто запускаю схему от 30В, но ненадолго, и транзистор установлен на мощный радиатор.
При 15В, схема может работать бесконечно, так как после 30 минут работы, температура не превышала комнатную. Переменный ток с трансформатора идет на мостовой выпрямитель 400 Вт, установленный на радиаторе, а с него на конденсатор 7800 мкФ 70В, чтобы сгладить напряжение. Используя аналогичные компоненты, вы можете сделать свой блок питания.
Также, в качестве блока питания можно использовать импульсные блоки питания, ИБП. Они есть в зарядных устройствах ноутбуков, ЗУ для автомобильных аккумуляторов и блоках питания компьютеров. Часто у них на выходе 12В и ток до 10А, что подходит для этой схемы.
Сборка
Это очень простая по сборке схема. Моя сборка не является инструкцией и примером, но вы можете повторить её. Всё смонтировано на куске MDF, и элементы расположены свободно, чтобы свести к минимуму помехи от проводов, расположенных рядом и создать условия для охлаждения. Используйте многожильный провод.
На многочисленных фотографиях подробно показаны различные элементы схемы, что зачастую полезнее слов.
Одним из наиболее важных моментов в сборке является радиатор транзистора. 2N3055 изготовлен в корпусе ТО-3. Вы можете купить ТО-3 радиаторы, но их немного трудно найти.
Я использовал радиатор от компьютерного процессора с отверстиями для его контактов на плоской стороне. Провода от контактов проходят между лопастями. Транзистор прикреплен к радиатору саморезами. Помните, что необходимо использовать термопасту между транзистором и радиатором.
Провода, идущие к строчному трансформатору крепятся к нему при помощи крокодильчиков, чтобы можно было менять строчные трансформаторы для экспериментов.
Другим важным моментом являются обмотки строчного трансформатора. Эмальная изоляция медной проволоки это хорошо, но лучше добавить дополнительную изоляцию между сердечником и обмотками.
Сердечник может иметь острые края, и если эмаль обдерётся, то может произойти короткое замыкание. Я при намотке катушек снял металлический зажим, скрепляющий половинки трансформатора, намотал катушки, а потом установил его снова. На некоторых трансформаторах такое невозможно, и провод надо будет обматывать вокруг сердечника. Обмотки должны быть намотаны из фазы, что значит, что они мотаются вокруг сердечника в противоположных направлениях. Это показано на фотографиях.
Использование
При использовании этой схемы не проводите никаких манипуляций с подключенными проводами. Также проверяйте температуру транзистора и резисторов во время работы, но делайте это только при отключённом от сети устройстве. Если какой то элемент ощутимо теплый, то не включайте схему, пока он не остынет. Конденсаторы могут сохранять опасный заряд, поэтому будить осторожны.
Кроме того, носите обувь на резиновой подошве при работе с высокими напряжениями и прикасайтесь к включённому устройству только одной рукой. Убедитесь в том, что схема была подключена к земле после работы, чтобы не получить электрический шок. Не пытайтесь настраивать включенную схему. С этой схемой можно делать многие вещи, например использовать её для питания катушки Тесла, плавления соли или просто забавного времяпровождения с электрическими дугами.
Источник: cxem.net
Что можно сделать из строчного трансформатора от телевизора
Сегодня уже практически во всех домах появляются плоские ЖК (LDC, TFT) или плазменные цифровые телевизоры. А старые добрые ламповые уезжают на ссылку в дачные дома, перемещаются на балконы, в сараи или просто на свалку.
И только радиолюбители рассматривают ставший ненужным старый телевизор в качестве источника радиодеталей.
Один из ключевых элементов, без которого невозможна работа кинескопа – строчный трансформатор.
Это основная деталь блока развертки строк, которая позволяет формировать очень высокое напряжение (порядка 25-30 тысяч вольт) на аноде кинескопа.

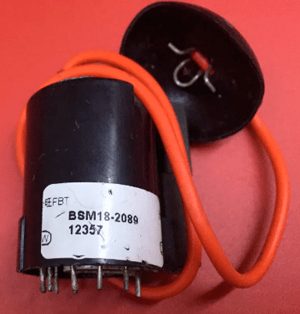

Выглядит этот элемент следующим образом (изображение приведено в качестве примера, бывают различные типы и виды этих трансформаторов).
Рис. 1. Строчный трансформатор
Не выбрасывать же его? При правильном подходе и он сможет найти свое место в быту. На крайний случай он отлично подойдет для опытов с большими напряжениями.
⚡ ВЫСОКОВОЛЬТНЫЙ ТРАНСФОРМАТОР ТДКС ⚡ Что с ним можно сделать?
Что можно сделать из строчника
Первое, что приходит в голову на роль приборов с большими напряжениями – плазменные шары (катушки Теслы) и «лестницы Иакова».
Первые выглядят так.
Рис. 2. Плазменный шар
Здесь в качестве шара выступила бюджетная лампа накаливания.
Рис. 3. «Лестницы Иакова»
Однако, помимо «игрушек» на основе строчника можно сделать и более полезные вещи:
1. Зажигалки (для бытовых газовых плит);
2. Ионизаторы воздуха;
3. Генераторы для поджига газонаполненных ламп;
4. Сварочные аппараты (только с полной перемоткой трансформаторов).
Но так как последние изделия не так «эффектны», как первые, то рассмотрим пару примеров с красивыми дугами тока.
Катушка Тесла / плазменный шар из обычной лампы накаливания
Так как вторичная обмотка будет доделываться под свои нужды, то для опытов подойдет только такой строчный трансформатор, у которого есть доступ к обмоткам, например, ТВС90, ТВС-110 и т.п. (из старых советских телевизоров).

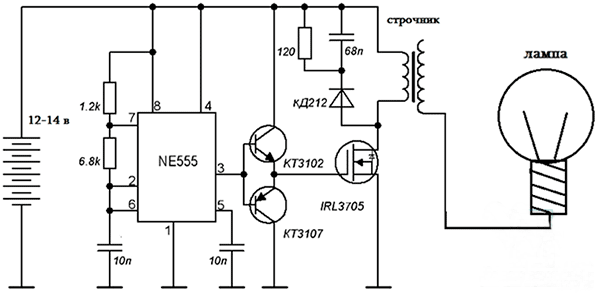

Принципиальная схема представлена ниже.
Рис. 4. Принципиальная схема
Вторичную обмотку строчника оставляют «как есть», а первичную перематывают (или наматывают поверх имеющейся, если позволяет конструкция трансформатора). Делают 5 витков толстым проводом диаметром около 2 мм (или несколькими, но так, чтоб общая площадь сечения была не меньше указанной). Лучше всего использовать провод в изоляции.
Обратите внимание, лампа может быть даже нерабочей (со сломанной или перегоревшей спиралью). Так что она фактически может получить вторую жизнь.
Резистор из LC-фильтра может изрядно нагреваться, это нормально. Этот элемент должен быть рассчитан на рассеивание мощности приблизительно в 1-2 Вт.
Еще один слабый элемент схемы – полевой транзистор. Он обязательно должен устанавливаться на теплоотвод причем с использованием термопасты (для лучше проводимости температуры). Площадь теплоотвода следует рассчитывать из показателя в 80 Вт, получаемых от транзистора.

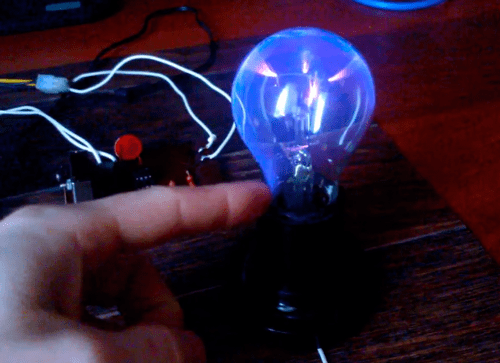

Вот такая красота получается в итоге.

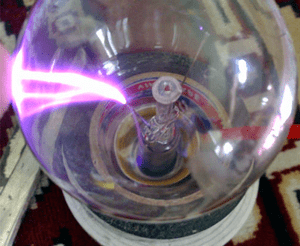

Рис. 5. Плазменный шар
Речь пойдет не об одноименном фильме, или лестнице в небо, а об интересном феномене с электрическими дугами.
Дело в том, что при пробое выделяется энергия (тепло), которая передается окружающему воздуху. Тот в свою очередь, нагреваясь, согласно закону конвекции, начинает подниматься вверх, а вместе с ним поднимаются и разряды пробоев между двумя проводниками (ведь сопротивление теплого воздуха меньше, чем у холодного).
Рис. 6. Принципиальная схема
Сам строчный трансформатор подвергается той же «доработке». Первичная обмотка делается своими руками из толстого медного провода. В качестве «донора» можно использовать, например, ТВС -110Л/6. Наматывается 5 витков.
Усилитель, о котором речь шла в предыдущей схеме для шара, уже интегрирован в ШИМ контроллер UC3845.
Пробой происходит на расстоянии приблизительно 1,5-3 см. Именно на таком расстоянии и следует установить электроды.
На выходе может получиться вот такое чудо.
Рис. 7. Лестница Иакова
На выходе с трансформатора получается напряжение в несколько тысяч вольт с силой тока в 90 мА (этого достаточно для летального исхода при определенных обстоятельствах).
Ни в коем случае не прикасайтесь с токоведущим частям, особенно на выходе строчного трансформатора.
При долгом воздействии дуг стекло лампы может расплавиться, поэтому не прикасайтесь к нему руками на протяжении длительного времени.
При включении аппарата все действия лучше всего совершать одной рукой, предварительно одев сухую обувь на резиновой подошве.
Рекомендуем к данному материалу .
Мнения читателей
Нет комментариев. Ваш комментарий будет первый.
Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:
Плазменный шар на строчном трансформаторе от ТВ.
Попался мне на глаза строчник от телевизора, и решил замутить к нему небольшой и лёгкий в изготовлении преобразователь. Который был выполнен на основе мультивибратора на двух транзисторах серии КТ908Б (КТ805,КТ837) но также можно использовать полевики (более дешевые и менее надежные IRFZ44, и более надежные но дорогие IRF3707). Ну посмотрим на схему.
Данное устройство очень легко в изготовлении, её может повторить любой начинающий радиолюбитель а также и опытный. Об изготовлении: Изготавливаем сам преобразователь. Спаивается он за максимум 10 минут при наличие всех деталей. Транзисторы конечно нужно установить на теплоотводы, так как они сильно греются и могут выйти из строя.
Резисторы тоже нужны мощные не меньше одного вата, потому что они могут попросту выгореть. Моя схема будет питаться от БП компьютера. Для стабильности схемы нужно установить гасящий конденсатор, параллельно плюсу и минусу. Конденсатор нужен с ёмкостью не меньше 300 микрофарад и так-же рассчитаный на напряжение питания. У меня 200 вольт 470 микрофарад.
Сам строчный трансформатор немного переделывается. Высоковольтную обмотку не трогаем (вторичку) а первичку мотаем проводом двумя жилами. Мотаем 6 витков с отводом от середины. К высоковольтным выводам подпаиваем сгоревшую лампу накаливания. А вот как выглядит собранное устройство.
Данное устройство имеет низкий уровень опасности. Но если соблюдать правила техники безопасности вам ничто не грозит. Главное не прикасаться к высоковольтным выводам трансформатора. Данное устройство было изготовлено ради экспериментов (лестница Иакова, демонстрация дуги в вакууме, плазменный шар, зажжение газоразрядных ламп в руке). Также при стабилизированном питании и мощных транзисторах с теплоотводами можно изготовить примитивный сварочный аппарат.
Генератор высокого напряжения из строчника на транзисторе
Здравствуйте, уважаемые друзья! Сегодня я предлагаю вам собрать генератор высокого напряжения всего на одном транзисторе из строчного трансформатора ТВС-110ПЦ15 с умножителем напряжения УН9/57-13 от старого цветного телевизора. Схема довольно простая, построена по принципу блокинг генератора и содержит небольшое количество деталей.
Схема генератора высокого напряжения из строчника на одном транзисторе
Для сборки генератора вам понадобится один транзистор КТ819Г, или импортный аналог TIP41C, но лучше всего использовать MJE13009, поскольку этот транзистор выдерживает ток до 12 А и соответственно будет меньше греться. Лично я в своем генераторе использовал MJE13009. Транзистор обязательно намажьте термопастой и установите на радиатор, желательно с вентилятором.
Еще вам понадобится два резистора мощностью по 5 ватт. На 100 ом и 240 ом, в моем генераторе резисторы очень сильно грелись и я решил приклеить «поксиполом» небольшой радиатор. Самой важной деталью генератора является строчный трансформатор ТВС-110ПЦ15, возможно использовать ТВС-90ЛЦ5 и другие аналогичные от старых цветных, черно белых и даже ламповых телевизоров.
Строчный трансформатор ТВС-110ПЦ15
На магнитопроводе трансформатора надо намотать пару дополнительных обмоток. Катушка L1 содержит 10 витков, намотанных проводом диаметром 1 миллиметр. Катушку L2 мотаем проводом 1,5 миллиметра, всего 4 витка. Обе катушки должны быть намотаны в одну сторону. Вторичная высоковольтная обмотка остается без изменения.
Строчный трансформатор ТВС-110ПЦ15 с двумя дополнительными обмотками
Умножитель напряжения УН9/27-13 или аналогичный тоже нуждается в незначительной доработке. На нем надо удалить два неиспользуемых вывода, отмеченных на картинке красными стрелками, потом изолировать эти места «поксиполом». Делать это необязательно, но если вы случайно во время эксперимента коснетесь этих выводов… Волосы встанут дыбом и мало не покажется, конечно током не убьет, там очень мало ампер, но обжечь может. Между строчным трансформатором и умножителем устанавливается резистор на 470 ом.
Умножитель напряжения УН9/27-13
Разрядник сделан из двух проволок диаметром 1 миллиметр. Расстояние между электродами подбирается индивидуально. Для питания генератора лучше всего использовать источник питания от 12 до 30 вольт с силой тока не менее 2А.
Генератор высокого напряжения. Разрядник
После подачи питания на разряднике появляется мощная дуга. Как измерить напряжение на выходе из умножителя без киловольт метра? Принято считать, 1 миллиметр дуги за 1 киловольт, длина дуги 15 миллиметров, значит напряжение на разряднике примерно 15 киловольт.
Хочу сказать пару слов о технике безопасности. На разрядник из умножителя подается высокое напряжение несколько десятков киловольт, поэтому не прикасайтесь руками к разряднику во избежание поражения электрическим током, даже после отключения питания в конденсаторах умножителя остается высокое напряжение. Конечно током не убьет, потому что мало ампер, но ударит больно и возможно оставит ожоги на коже.
Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!
Рекомендую посмотреть видеоролик о том, как работает генератор высокого напряжения.
Источник: zergalius.ru
—> Высокое напряжение и не только —>
HV блокинг-генератор (высоковольтный блок питания) для опытов-его можно купить в интернете или сделать самому. Для этого нам понадобится не очень много деталей и умение работать паяльником.
Для того чтобы его собрать нужно:
1. Трансформатор строчной развертки ТВС-110Л, ТВС-110ПЦ15 от ламповых ч/б и цветных телевизоров (любой строчник)
2. 1 или 2 конденсатора 16-50в — 2000-2200пФ
3. 2 резистора 27Ом и 270-240Ом
4. 1-Транзистор 2Т808А КТ808 КТ808А или схожие по характеристикам. + хороший радиатор для охлаждения
6. Паяльник
7. Прямые руки
И так берем строчник разбираем его аккуратно, оставляем вторичную высоковольтную обмотку, состоящую из множества витков тонкой проволоки, ферритовый сердечник. Наматываем свои обмотки эмалированной медной проволокой на вторую свободную сторону феритового сердечника предварительно сделав из плотного картона трубку вокруг ферита.
Первая: 5 витков примерно 1.5- 1.7 мм диаметром
Вторая: 3 витка примерно 1.1мм диаметром
Вообще, толщина и количество витков можно варьироваться. Что было под рукой – из того и сделал.
В кладовке были найдены резисторы и пара мощных биполярных n-p-n транзисторов – КТ808а и 2т808a. Радиатор делать не захотел – ввиду больших размеров транзистора, хотя в последствии опыт показал – что большой радиатор обязательно нужен.
Для питания всего этого я выбрал 12В трансформатор, можно запитать и от обычного 12 вольтового 7А акк. от UPS-а.(чтобы увеличить напругу на выходе, можно подать не 12 вольт а например 40 вольт но тут уже надо думать о хорошем охлаждении транса, и витков первичной обмотки можно сделать не 5-3 а 7-5 например).
Если собираетесь использовать трансформатор то понадобится диодный мост чтобы выпрямить ток с переменного в постоянный, диодный мост можно найти в блоке питания от компьютера, там же можно найти конденсаторы и резисторы + провода.
в итоге мы получаем 9-10кВ на выходе.
Всю конструкцию я разместил в корпусе от БП. получилось довольно таки компактно.
Итак, мы имеем HV Блокинг генератор который дает нам возможность ставить опыты и запускать Трансформатор Тесла.
Можно сразу испытать блокинг генератор на любой лампочке или приблизить контакты выходов HV друг к другу получить жгучую дугу на выходе.
Источник: x-shoker.ru
