На обычных компьютерных системах, которые вы можете встретить у себя дома или в офисе, на концах проводов, соединяющих системный блок с мышью, клавиатурой, монитором и т.п. находятся небольшие цилиндры. Их так же можно часто увидеть на кабелях, ведущих от ноутбука или принтера к блоку питания. Этот элемент называется ферритовый фильтр (или ферритовое кольцо, ферритовый цилиндр). Его цель – уменьшить влияние электромагнитных и радиочастотных помех на сигнал, передаваемый по кабелю.
Ферритовый фильтр – это, всего-навсего, сплошной кусок феррита: химического соединения оксида железа с оксидами других металлов, обладающего уникальными магнитными свойствами и низкой электропроводностью, благодаря чему ферриты не имеют конкурентов среди других магнитных материалов в технике высоких частот. Использование ферритового кольца значительно (в несколько сотен или даже в тысячу раз) увеличивает индуктивность провода, что обеспечивает подавление высокочастотных помех. Ферритовое кольцо устанавливается на кабель при его производстве или, разрезанное на две части, может быть надето на кабель уже после изготовления. Феррит упакован в пластиковый корпус – если вы его разрежете, то увидите кусок металла внутри.
Зачем ферритовое кольцо на проводах и кабелях?Как это работает.
Компьютеры – это очень «шумные» устройства. Материнская плата в корпусе компьютера осциллирует на частоте около одного килогерца. В клавиатуре установлен отдельный процессор, который так же осциллирует на высоких частотах. Все это приводит к генерации радиошумов вокруг системы. В большинстве случаев эти шумы могут быть устранены при помощи металлического корпуса, являющегося экраном для электромагнитных полей.
Другим источником шумов являются провода, соединяющие устройства. Они действуют, как хорошие, длинные антенны, улавливающие сигналы от других кабелей, радио- и теле- передатчиков, а так же влияющие на работу радио и ТВ устройств. Феррит устраняет сигналы эфирного вещания. Цилиндры из феррита преборазуют высокочастотные электромагнитные колебания в тепло. Поэтому они и установлены на концах большинства проводов.
В зависимости от типа кабеля и его толщины следует устанавливать кольца из различных типов феррита. К примеру, фильтр, установленный на многожильный кабель (такой как шнур передачи данных, кабель питания, или интерфейс: USB, видео, и др), создает на данном участке синфазный трансформатор, который, пропуская противофазные сигналы (несущие полезную информацию), отражает (не пропускает) синфазные помехи. В этом случае не следует использовать поглощающий феррит во избежание нарушения передачи данных, и желательно применение более высокочастотных ферроматериалов. Если же кабель одножильный, предпочтительнее искать фильтр из материала, который будет рассеивать высокочастотные сигналы, нежели отражать их обратно в кабель.
Более эффективно помогают бороться с помехами более толстые ферритовые цилиндры. Но надо обратить внимание на то, что слишком большие фильтры не удобны в использовании и результат их работы уже не будет на практике отличаться от чуть меньших фильтров. Поэтому следует использовать фильтры оптимальных размеров: ширина отверстия кольца должна в идеале совпадать с толщиной провода, а ширина самого кольца должна быть примерно равна ширине разъемов данного кабеля.
Где достать феррит и радиодетали!? Разбираем телевизор!
Не стоит забывать, что не только ферритовые кольца помогают бороться с шумами. Для лучшей проводимости используйте кабели большей толщины! Выбирайте длину провода исходя из расстояния между подключаемыми устройствами, не стоит покупать более длинный кабель. О максимальной длине различных кабелей, при которой они передают информацию без потерь, мы говорили ранее. Причиной помех также может служить плохое качество пайки в соединении провода и разъемов.
Originally published at Блог проекта «Шнуровик». You can comment here or there.
Источник: shnurovik.livejournal.com
Феррит — свойства и применение
О минерале, который притягивается к стальным изделиям, человечеству стало известно еще в 3 веке до нашей эры. Люди были поражены, но дальнейшего развития способов его применения не последовало. Второе рождение феррита произошло после открытия компаса. Кусок минерала, закрепленный на плавающей доске, всегда указывал в одну сторону, облегчая морякам поиск нужного направления.
Окончательное признание феррит получил после опубликования теории взаимодействия электрических и магнитных полей Фарадеем. Это позволило миру взглянуть по-новому на свойства и применение феррита. Так что же это за материал и почему он так интересен радиоэлектроникам.
Общая характеристика и химический состав
Ферриты представляют собой сплав оксида железа с оксидом другого ферромагнитного металла: медь, цинк, кобальт, никель и т. д. В промышленном применении наибольшее распространение получили следующие типы ферритов:
- Никель-цинковый феррит. Имеют свойства высокого удельного электросопротивления, что делает их более выгодными в использовании на частоте от 500 КГц до 200 МГц.
- Магний-марганцевый. Их применяют при работе со звуковыми частотами.
- Марганцово — цинковый. Данный тип имеет наименьшие потери на вихревые токи.
Свойства и особенности
Это — полупроводники, свойства проводить ток которых повышается с увеличением температуры. Плотность ферритов зависит от марки, и колеблется в пределах от 4000 до 5000 кгм3. Ферриты обладают повышенными теплофизическими свойствами. Коэффициент тепловой проводимости равен 4,1 Вт/(м·К). Теплоемкость 600-900 Джкг*К.
Главным достоинством ферритовых сплавов является наличие повышенного удельного электросопротивления с сочетанием высоких магнитных свойств. Наиболее выгодным будет применение феррита при таких эксплуатационных характеристиках как малое значение индукции и высокие частоты.
При низких значениях частот повышается относительная диэлектрическая проницаемость феррита. При одновременном наличии высокой магнитной проницаемости это может привести к наложению волн друг на друга. Как результат возникает объемный резонанс, при котором вихревые токи увеличиваются в разы, а, следовательно, потери.
Ухудшение магнитных свойств в ферритах происходит по следующим причинам:
- Механическое воздействие на ферритовый сплав. Образование трещин на поверхности магнитного сердечника может привести к смене знака магнитного поля. Особенно опасны силы, векторы которых направлены параллельно или перпендикулярно линиям магнитного поля.
- Одновременное наложение постоянного и переменного полей. Происходит наложение частот друг на друга, что в результате увеличивает вероятность образования резонанса.
- Выход за пределы рабочих температур согласно условиям эксплуатации приводит к возникновению остаточной магнитной проницаемости феррита. Также наблюдается нестабильность магнитных свойств в ферритах при долгом нахождении под воздействием плюсовой температуры.
- Повышенная влажность может стать причиной изменения в феррите электропроводных свойств, которые, в свою очередь, способствуют увеличению потерь. Из-за этого ферриты, работающие при частоте выше 3 МГц и в условиях высокой влажности, требуют нанесения на их поверхность водоизолирующего материала.
- Радиационное излучение сильно снижает магнитные характеристики и электрические свойства ферритов, особенно ферритных сплавов на основе марганца и цинка.
Феррит обладает незначительными механическими свойствами. Не отличаются ни прочностью, ни пластичностью.
Модуль упругости составляет в среднем 45 000 МПа. Модуль сдвига ферритовых сплавов 5500 МПа. Предел прочности на растяжение равен 120 МПа. На сжатие 900 МПа. Значение коэффициента Пуансона колеблется в пределах 0,25-0,45.
Виды применения
В силу вышеперечисленных свойств главным потребителем ферритов является радиоэлектроника. Применение определенного сплава феррита ограничивается значением критических частот, выход за пределы которых увеличивает потери и снижает эксплуатационные свойства, в частности магнитную проницаемость. Ферритовые сплавы по свойствам и применению делят на:
- Общепромышленного применения (400НН,1000НМ, 1500 НМ). По своим магнитным свойствам относятся к ферритам высокой частоты. Магнитная проницаемость ферритовых сплавов колеблется в пределах от 100 до 4000. Такие ферритовые сердечники используются при частоте до 30 МГц. Также в их область применения входит изготовление сердечников магнитных антенн, трансформаторов и прочего оборудования, от которого не требуется повышенные свойства устойчивости к температурам.
- Термически стабильные. Содержат в себе высокочастотные (20ВН,7ВН) и низкочастотные (1500НМ3, 1500НМ1) типы. Их главные свойства — высокая добротность и стабильная начальная магнитная проницаемость. Кроме того, указанные ферритные сплавы в эксплуатации отличаются такими свойствами как низкий относительный температурный коэффициент магнитной проницаемости. Низкочастотные ферриты нашли применение в работе со слабым полем и частоте до 2,9 МГц, а высокочастотные до 99 МГц. В основном они служат сырьем для броневых сердечников и сердечников для антенн.
- Ферриты высокопроницаемые (6000НМ1, 6000НМ, 4000НМ). Отличительными свойствами являются повышенная начальная магнитная проницаемость при низкой частоте и высокая добротность. Вышеперечисленные ферритные сплавы применяют при изготовлении статических преобразователей и делителей напряжения. Магнитные свойства ферритов позволяют заменить в данных приборах дефицитные пермаллоевые сердечники.
- Для телевизионной аппаратуры (4000НМС, 3500НМС1). Ферритовые сплавы этой категории имеют низкие потери при частоте, используемой в телевизионном оборудовании. Также среди их свойств выделяется повышенная магнитная индукция при высоком значении температур. Из данных ферритов изготавливают сердечники трансформаторов и сердечники спецузлов телевизора.
- Ферриты импульсных трансформаторов (300ННИ, 300ННИ1). Особенность данных сплавов в их использовании — работа в режиме импульсного намагничивания. Главное применение ферритов – изготовление сердечников импульсных трансформаторов.
- Для производства контуров радиотехнических приборов (10ВНП, 35ВНП). Своим применением в радиоэлектронике они обязаны таким свойствам как высокий показатель коэффициента перестройки по частоте и низким потерям при работе на частотах до 250 МГц. Основное их техническое применение – это сердечники контуров, настраиваемые подмагничиванием.
- Для широкополосных трансформаторов. Объединяющие свойства – высокая добротность, низкое значение нелинейных искажений и более высокая точка Кюри. Самые популярные ферриты данной категории в использовании — 200ВНС, 90ВНС и 50ВНС. Их свойства позволили найти такое применение как изготовление сердечников широкополосных трансформаторов.
- Для магнитных головок. Ферритовые сплавы данной категории производят на основе никель-цинковых ферритов: 500НТ и 1000НТ. Воздействие сердечников с носителем информации требует наличия в ферритах минимальной поверхности пористости.
- Для магнитного экранирования. Сюда относятся 2 марки: 800ВНРП и 200ВНРП. Ферритные сердечники данных сплавов применяют в радиопоглощающих приборах для устранения радиопомех.
- Для датчиков (1200НН, 1200НН1 и 1200НН2). Отличительные свойства приведенных ферритов – это повышенная термочувствительность и высокая магнитная проницаемость. Это позволило найти им применение при производстве термореле.
Ценообразование
Стоимость феррита определяется следующими свойствами:
- Характеристики размера и формы. Сердечники 80х40х25 обойдутся примерно в 200 рублей.
- Вид применения сердечника. Ферритные поглотители для камер стоят порядка 1000 – 4000 руб. Ферритовая игла для граммофона — около 400 руб.
- Тип сплава, использующийся в ферритах. Содержание в феррите дорогостоящих металлов, таких как никель, повышает его стоимость.
Источник: prompriem.ru
ферритовые изделия : документация
Что такое феррит?
Феррит (оксифер) — соединение оксида железа Fe2O3 с более основными оксидами других металлов, являющиеся ферримагнетиками. Феррит широко применяется в качестве магнитных материалов в радиоэлектронике, радиотехнике и вычислительной технике, поскольку сочетает высокую магнитную восприимчивость с полупроводниковыми или диэлектрическими свойствами.
Фирма Epcos AG (сегодня TDC-EPC) сегодня является одним из мировых лидеров в области производства современных силовых и сигнальных ферритовых материалов и выпускает 15 стандартных конфигураций общим количеством более 2500 наименований ферритовых сердечников и намоточных аксессуаров.

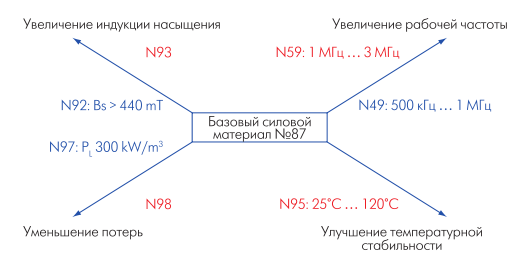

Основным базовым ферритовым материалом для разработки устройств силовой электроники является N87 (отечественный аналог М2500НМС7).
Высокодобротные
индукторы в резонансных цепях и фильтрах
Фильтры в телефонии, фильтры промежуточной частоты
Сердечники P и RM с зазором, подстроечники
Широкополосные трансформаторы (в том числе антенные трансформаторы, ISDN трансформаторы, трансформаторы цифровых данных (xDSL, LAN))
Импедансные и согласующие трансформаторы (ISDN, XDSL использующие парные сердечники с зазором)
EP, RM, TT/PR, кольцевые
