Система PAL была разработана немецкой фирмой Telefunken и принята в качестве стандарта в большинстве стран Западной Европы (Германия, Великобритания, Швеция, Австрия, Норвегия, Бельгия, Дания, Испания, Италия и др.). В настоящее время система PAL является самой распространённой в мире системой цветного телевидения. Её используют, помимо европейских государств, в большинстве стран Африки, Азии, Австралии, в некоторых странах Южной Америки. Название системы представляет собой аббревиатуру из начальных букв английской фразы «Phase Alternation Line» (чередование фазы по строкам).
Система PAL, созданная как альтернатива системе NTSC, тем не менее, может рассматриваться как её удачная модернизация. В ней используются те же сигналы, что и в других системах цветного телевидения, а передача этих сигналов производится так же, как и в NTSC, путём квадратурной балансной амплитудной модуляции поднесущей частоты, расположенной в спектре яркостного сигнала. Отличие от системы NTSC заключается в том, что фаза одной из квадратурных составляющих сигнала цветности меняется от строки к строке на 180°. Это позволило устранить основной недостаток системы NTSC – чувствительность к дифференциально-фазовым искажениям, а также получить ещё ряд важных преимуществ.
100 Секунд о Видео е02 — PAL и NTSC, Что Это и Зачем
На рисунке 5.23 показан способ формирования сигнала цветности в системе PAL. Так же, как и в системе NTSC, он образуется из двух квадратурных составляющих . Но одна из этих составляющих, с началом каждой следующей строки меняет фазу на 180°. Результирующие векторы сигнала цветности оказываются в соседних строках комплексно-сопряжёнными.
Чтобы правильно декодировать такую последовательность сигналов в приёмном устройстве, в синхронном детекторе сигнала необходимо с такой же периодичностью, что и на передающем конце, коммутировать на 180° фазу опорного генератора поднесущей частоты. Коммутация фазы эквивалентна обратному превращению векторов в их исходные комплексно-сопряжённые с ними векторы соответственно. Условия работы синхронного детектора сигнала не отличаются от его работы в системе NTSC.
Рис. 5.23. Коммутация фазы поднесущей при передаче сигнала
цветности в системе PAL
Рассмотрим, как при такой процедуре коммутации фазы сказываются дифференциально-фазовые искажения, возникающие в тракте передачи. На рисунке 5.24 на цветовой диаграмме в осях R– Y/ B–Y отмечены некоторые характерные цвета и вектор , соответствующий передаче пурпурного цвета.
В соответствии с принципом передачи сигналов в системе PAL в (n+1) -ой строке будет передаваться вектор , комплексно-сопряжённый с вектором . Если в тракте возникнут дифференциально-фазовые искажения, то независимо от их причин векторы и изменят своё положение по отношению к исходным на одну и ту же величину Δφ (рисунок 5.24, б). На рисунке фазовая ошибка сместила оба вектора против часовой стрелки.
В приёмном устройстве коммутация фазы опорного генератора поднесущей в канале R–Y превратит вектор в сопряжённый с ним вектор (рисунок 5.24, в). Для анализа возникших в процессе передачи искажений совместим векторы и на одном графике (рисунок 5.24, г). Из него видно, что соседние n -ая и (n+1) -ая строки искажены по-разному.
Цвет n -ой строки сместился в сторону красного, а цвет (n+1) -ой строки – в сторону синего цвета. Неискажённый цвет соответствует среднему между векторами и положению. Таким образом, усреднение двух этих векторных величин позволило бы скомпенсировать возникшие в процессе передачи фазовые искажения. Наиболее простым способом усреднения является усреднение ощущений самим зрительным аппаратом. Благодаря близости расположения друг к другу n -ой и (n+1) -ой строк работает механизм пространственного сложения цветов. Разные из-за искажений цветовые оттенки двух соседних строк складываются, вызывая ощущение среднего между ними цвета, компенсируя таким образом искажения:

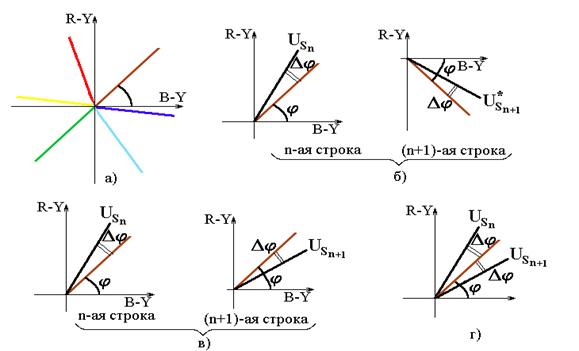

а) цветовая диаграмма;
б) фазовая ошибка при передаче сигнала;
в) сигналы в приёмнике после коммутации фазы опорного колебания;
г) совмещение сигналов двух смежных строк.
Рис. 5.24. Компенсация дифференциально-фазовых искажений
Рассмотренный способ зрительной компенсации искажений реализуется в так называемом «простом» приёмнике PAL (Simple PAL или PALS). Изображение оказывается вполне удовлетворительным, если фазовые ошибки Δφ не превышают 25° (в NTSC – не более 5°). При больших значениях ошибки интегрирующего действия глаза уже оказывается недостаточно, появляется заметное различие цветности соседних строк поля, особенно на жёлтом, голубом и синем цветах (эффект «жалюзи»). Нелинейность модуляционных характеристик кинескопа усугубляет этот эффект. Поэтому способ зрительной компенсации фазовых искажений в системе PAL не нашёл распространения.
Лучшие результаты позволяет получить электрическое сложение векторов цветности и двух соседних строк поля (рисунок 5.25). Геометрическая полусумма этих векторов соответствует на диаграмме положению неискажённого цвета. Скомпенсированными оказываются искажения только цветового тона, поскольку длина результирующего вектора зависит от величины фазовой ошибки Δφ.
С увеличением ошибки (Δφ2> Δφ1) длина суммарного вектора уменьшается (<). Это уменьшение пропорционально cos Δφ. Поскольку длина вектора определяет насыщенность передаваемого цвета, можно сделать вывод о том, что в системе PAL искажения цветового тона из-за фазовых ошибок трансформируются в изменения насыщенности, которые менее заметны. Так, если порог заметности по цветовому тону соответствует угловому сдвигу на цветовой диаграмме φ=5…10°, то порог по насыщенности равен примерно 20%, что соответствует углу Δφ=37°.
Механизм компенсации фазовых ошибок в системе PAL устраняет не только дифференциально-фазовые искажения. Также уменьшается влияние на качество изображения точности восстановления поднесущей опорным генератором в приёмнике. Ошибка Δφ в фазе колебаний опорного генератора эквивалентна повороту осей цветового графика относительно передаваемых векторов цветности и на тот же угол Δφ. А это, как было показано, компенсируется путём усреднения этих векторов.
Способ усреднения, основанный на суммировании, предполагает одновременное присутствие сигналов двух последовательно передаваемых строк. Поэтому приёмное устройство PAL должно включать блок задержки сигнала на длительность одной строки.
Если на его вход в данный момент поступает сигнал (n+1) -ой строки, то одновременно на его выходе присутствует сигнал предшествующей n -ой строки. Подавая эти сигналы на сумматор, можно получить желаемую компенсацию искажений. Однако в декодере PAL часто используют несколько иную схему (рисунок 5.26), содержащую два сумматора. Такая схема позволяет не только проводить усреднение сигналов двух строк, но и разделять между собой две квадратурные составляющие сигнала цветности. Это разделение оказывается более эффективным, чем разделение в синхронных детекторах (как это делалось в системе NTSC), а значит, возникновение перекрёстных искажений между сигналами менее вероятно.
Рис. 5.25.Компенсация цветовых искажений путём сложения сигналов соседних строк
Рис. 5.26.Блок задержки сигнала в системе PAL
Структурная схема кодирующего устройства
В системе PAL передаются яркостный сигнал и два цветоразностных сигнала U и V. Сигналы U и V равны цветоразностным сигналам , уменьшенным на коэффициенты компрессии:
Формирование сигналов , U и V производится в матрицирующем устройстве (рисунок 5.27). Полосы частот видеосигналов U и V ограничиваются ФНЧ до 1,3 МГц на уровне –2 дБ.
В сумматорах 1 и 2 цветоразностные сигналы смешиваются с импульсами, формирующими цветовую вспышку, и поступают на балансные модуляторы, которые работают в квадратуре, т.е. сдвиг между колебаниями поднесущей частоты в обоих модуляторах составляет 90°. Этот сдвиг обеспечивается фазовращателем 90°, включенным в цепь балансного модулятора составляющей U V. Смена фазы этой составляющей через строку осуществляется коммутатором, соединяющим модулятор, или непосредственно с фазовращателем 90°, или с дополнительным инвертором на 180°. Коммутация обеспечивается с помощью генератора коммутирующих импульсов, синхронизируемого с частотой строк.
Квадратурные составляющие U U и U V, складываясь в сумматоре 3, образуют сигнал цветности US, который вместе с сигналами яркости и синхронизации приёмника представляет собой полный цветовой (композитный) сигнал U V. Линия задержки в тракте яркостного сигнала имеет то же назначение, что и системах NTSC и SECAM.
Рис. 5.27. Структурная схема кодирующего устройства системы PAL
Генератор поднесущей частоты является высокостабильным устройством с кварцевой стабилизацией частоты, значение которой fS =4,43361875 МГц. Так же, как и в системе NTSC, обеспечивается жёсткая связь между частотой поднесущей и частотами развёрток. Однако, выбор самого значения поднесущей в системе PAL имеет свои особенности.
Прежде всего, они связаны с коммутацией сигнала U V (каждую строку на 180°). Такая коммутация делает невозможным выбор поднесущей, равной нечётной гармонике полустрочной частоты. В этом случае нечётность полупериодов поднесущего колебания в строчном интервале плюс коммутация фазы на 180° обусловили бы совпадение по фазе сигнала U V во всех строках изображения. А это привело бы к увеличению заметности поднесущей на изображении в виде вертикальной линейчатой структуры. В свою очередь, нельзя выбрать значение поднесущей, кратной строчной частоте, так как составляющая U U, передаваемая без коммутации фазы, создаёт такую же помеху.
Разработчиками системы было принято компромиссное решение. Частоту поднесущей выбрали равной сумме нечётной гармоники четвертьстрочной частоты fZ и частоты кадров:
Приближенно эта зависимость может быть выражена как
что определяет размещение в строчном интервале 284 периодов поднесущей без одной четверти. Таким образом, в системе PAL реализуют в отличие от системы NTSC не полустрочный сдвиг, а так называемый четвертьстрочный сдвиг гармоник сигнала цветности относительно гармоник строчной частоты. Слагаемые кадровой частоты fкадр обусловливают дополнительную смену полярности поднесущей в каждом поле на 180°. Эксперименты показали, что такой выбор поднесущей обеспечил высокое качество совместимости системы PAL.
Структура спектра цветового сигнала в системе PAL отличается от спектра сигнала в системе NTSC приближением гармоник цветности к гармоникам яркостного сигнала (интервал между ними составляет ¼ fZ). Это несколько усложняет, но не исключает возможности гребенчатой фильтрации при разделении этих сигналов в приёмнике.
В наиболее распространённом европейском стандарте системы PAL полный цветовой сигнал ограничивается по полосе в пределах 0…5 МГц. При указанном значении поднесущей частоты высшие боковые колебания сигнала цветности для обеих квадратурных составляющих U U и U V оказываются несимметрично подавленными. В системе NTSC такое ограничение двух квадратурных сигналов привело бы в приёмном устройстве к перекрёстным искажениям между ними. В системе PAL принцип построчной коммутации сигнала делает эти искажения минимальными, практически не сказываясь на качестве изображения.
Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
Источник: studopedia.ru
Мини-лекции. Цветное телевидение. PAL
Западногерманская система цветного телевидения PAL — Phase Alternation Line — со строчно-переменной фазой. И хотя она была изобретена в 1963-м году, но раскрутили её только в 1966-м году! Так, что при всём желании она не могла быть принята у нас.
В общем виде её (систему) считают той же самой NTSC. Но это очередная сказка про кашу из топора. Если, что и связывает их, то только квадратурная модуляция. А далее всё не так, всё по-другому.
1) Никакого поворота на 33°, никаких осей I, Q как у NTSC в PAL нет.
2) Никаких сигналов I, Q нет. Вместо них V, U! Как они связаны с R-Y и B-Y показано в виде формул на рис5.
3) Так-как телевизионные стандарты в США и Европе да и у нас тоже разные, то это и отразилось на устройстве PAL. Так в США стандарт: 525 строк, 30 кадров. У нас же 625 строк и 25 кадров. Отсюда и не только, частота цветовой поднесущей в PAL-системе 4,43 МГц, а не 3,579545 МГц как у NTSC.
Но главная фишка PAL, для чего и затевалась вся эта афера избавиться от детской болезни NTSC, фазофобии, — чувствительности к дифференциально-фазовым искажениям. Как это работает?
Начнём с того что к нам приходит в дом, в приёмник типа телевизор. Если в NTSC оба цветоразностных сигнала (I [R-Y] и Q [B-Y]), образующие полный цветовой сигнал одновременно в каждой строке, то в PAL иначе. Посмотрите на рис4d,e,f. Разноцветные прямоугольнички показывают как цветоразностные сигналы [R-Y] и [B-Y], образующие полный цветовой сигнал Us чередуются от строки к строке меняя фазу R-Y.
U*r-y и U*s сопряжённые сигналы. В дальнейших рассуждениях всё это будет представляться в виде перпендикулярных векторов. Вертикальные — R-Y, горизонтальные — B-Y. Отсутствующие векторы [U, U*], как бы невидимы но присутствуют.
На рис4a Вы видите «розу ветров», положения цветовых векторов в системе R-Y, B-Y. Мы зациклимся на векторе в первом квадранте, ПУРПУРНОМ, и плавно перейдём к рис4b,c. Кружочек показывает положение вектора [Usп] (прерывистое изображение) на векторной диаграмме рис4а. Нормальное изображение вектора, его положение в результате дифференциально-фазового искажения.
Угол [дельта фи] и есть то искажение, фаза ошибки. Примем всё это как n-строку (первую), а на рис4с, n+1-строку (вторую) сопряжённую n-строкой. Она (строка) также подверглась фазовой атаке и стало быть положение вектора U*sn+1 изменилось на тот же угол [дельта фи]. В декодирующем устройстве его вывернули наизнанку и получилось то, что Вы и видите на рис4h.
Итак к нам, в «телевизир», (так у нас бабки на работе его называют) первая строка приносит сдвинутый на дельта фи вектор Usn. А сдвинутый, это куды? Туды, в область красного (на рис4а цветной вектор «красно-пурпурного» цвета). Вторая строка рис4h после выворачивания (пурпурно-синего цвета) вектор повёрнут в сторону синего.
Мысленно совмести рис4g (тот же, что и рис4b) и рис4h. В итоге получим картинку, что примерно и на рис4а с разноцветными векторами и на рис4i. И, что с этого? А с этого то, что нам «телевизир» будет показывать одну строку красно-пурпурного цвета, а следующую пурпурно-синего! Так это же плохо?
И да и нет. Есть такое понятие как усреднение цветов нашими «глазьями», зрительным аппаратом. Так ещё сработает механизм пространственного сложения цветов. Получается, что таким способом устраняются фазовые искажения. Хорошо? Хорошо, но не очень. Начиная с некоторого уровня (угла дельта фи) мы перестаём смешивать цвета и начинается разноцветность строк (эффект жалюзи).
Существует несколько вариантов принципиально-схемного решения. Одно из них мы и как бы разобрали! Это PALs,(от слова simple — простой, несложный) самый простой вариант, PALs — без линии задержки. А с линией задержки это PALd, (от слова delay — задержка), который мы и будем рассматривать, тем более, что он считается основным! Кстати есть ещё вариант, PALn — новый. В чём его новизна?
Честно, даже не встречал! Ну. бывает?!
Итак, PALd. На рис6 шибко упрощённая блок-схема этого D. Векторы уголком и есть то, что на рис4d,e,f. За исключением результирующих векторов Us и U*s. Их существование мы как бы подразумеваем. Что нам даёт это нагромождение каких-то кубиков Рубика? А нам даёт, «железное» разделение сигналов R-Y и B-Y, это во-первых, а во-вторых усреднение цветов электрическим способом, а не «глазьями» как в PALs!
Так, как это работает?
На вход, с радиоканала телевизора приходит сигнал цветности. В отличие от NTSC сигнал через строку меняет свою фазу на 180°. Каждый векторный уголок, это строка. Вертикальный «красный» вектор R-Y, горизонтальный «синий» вектор B-Y. Это не сами цветоразностные сигналы, а промодулированные ими. А теперь о нумерации векторов. На входе это: 0,1,2,3.
Далее пройдя через [ИНВ] — инвертор и оказавшись вывернутым наизнанку поступают в сумматор [+]. Параллельно, тот же сигнал (строки) пройдя задержку в 64 мкс. (длительность одной строки) попадает сразу на два сумматора [+]. От этого в верхнем сумматоре происходит вычитание векторов B-Y, а в нижнем сложение B-Y и вычитание R-Y. Получается «железное» разделение R-Y и B-Y, что позволяет избежать взаимных влияний друг на друга (перекрёстных искажений)!
И как вспомогательный вариант для понимания процессов на рис1 выделение составляющей [R-Y], а на рис2 [B-Y]. Все эти 2Ur-y и 2Ub-y верны только для картинки. На самом деле всё это верно лишь для сигналов без искажений. При наличие искажений картина меняется рис4g и рис4h. То есть складываются в сумматоре два разных вектора со своими проекциями на оси R-Y и B-Y.
И стало быть (по моей теории) складываются неравные векторы как на оси R-Y, так и на B-Y. И самое главное! При таком сложении их конечный результирующий вектор будет в точности (по цвету) совпадать тому исходному но подвергшемуся фазовой атаке. В чём разница между PALs и PALd? В первом случае нам кинескоп выдаёт строки с цветовой ошибкой и мы в «головы» усредняем цвета.
Во втором случае (с PALd) все эти строки уже исправлены! А все эти вектора лишь наша интерпретация процессов! И никаких векторов в природе (для наших случаев) нет. Меняя соотношение Ur-y и Ub-y мы как бы меняем положение результирующего вектора, которого нет! Далее происходит детектирование составляющих в синхронных детекторах [СД].
А кто управляет этими переключениями фаз 90°/270°? Вспышки во время обратного хода строк как и в NTSC. С той лишь разницей, что в NTSC вспышки отслеживают поведение частоты поднесущей местного генератора, а в PALd кроме того ещё и управляет коммутацией фаз. Просто меняя от строки к строке фазу! Такая вот история.
Эти мерзости СД слишком привередливы. Помните монолог персонажа Козадоева (Андрей Миронов) в «Бриллиантовой руке»: «Мне надо выпить чашечку К-о-офе, принять В-а-ану-у» Так и здесь, этому СД нужно чтобы детектируемый сигнал имел такую же частоту, что и генератор поднесущей. Плюс и ту же фазу! Иначе всё, свадьбе не бывать!
Вот чтобы удовлетворить яя и существуют два фазовращателя на 90° и 180°. Плюс коммутатор управляемый импульсами полустрочной частоты. И всё это на рисунке в одном флаконе пурпурного цвета. Поэтому как для нормальной работы СД в канале R-Y подаётся поднесущая с поворотом в 90° при передаче одной строки и плюс к 90° ещё 180° другой! В итоге чередуются фазы поднесущей 90°/270°.
На выходе получаем те самые «чистые» R-Y и B-Y. Далее в матрице [G-Y] эти две составляющие рожают третью, недостающую G-Y. Теперь вся банда в сборе и её подают на съедение кинескопу на который Вы и таращитесь каждый божий день!
Так мы исправили эти чёртовы дифференциально-фазовые искажения. И если в очень американской системе NTSC допускались искажения не более 5°, то в PALd вообще до 40°! Как это выглядит графически? Посмотрите на рис4j. Два ошибочных вектора образуют третий U-cуммарный. Чем больше ошибка, тем на больший угол раздвигаются векторы ошибки, тем короче результирующий вектор.
Какой вывод? Гуляние фазы в NTSC приводило к изменению тональности цвета! Ведь положение вектора в системе координат рис4а приводит к направлению на определённый цвет. А в PALd ошибка ведёт к изменению только насыщенности цвета! Это как оказалось не так заметно по сравнению с изменением цвета (до определённых пределов конечно).
Теперь Вы поняли почему NTSC мерзопакостная и привередливая (как и сами американцы?!)?! Но PAL делая всему человечеству добро, требует к себе ряд привилегий и в частности жесткого требования в точности времени задержки в УЛЗ рис7,8. УЛЗ — ультразвуковая линия задержки. На рис7 общий вид корпуса УЛЗ64-8, выпускавшейся Ленинградским заводом «Светлана». На рис8 внутренности УЛЗ.
Стеклянная пластина на срезе которой два преобразователя. На один подаётся сигнал, с другого уже задержанный снимается. Сигнал многократно отражаясь попадает на выходной преобразователь и задерживается на те самые 64 мкс. Но? Но как и всё в нашей жизни исполняется со знаком плюс-минус, то и линии тоже!
Вот только УЛЗ для советско-французской системы SEKAM-III, для PAL не подходят, так-как недостаточная точность изготовления. И стало быть время задержки. Обратите внимание на стрелку рис7 и цифорку [8]. А внизу блока (картинок) небольшая (часть) таблица светлановских УЛЗ. Под номерами 4,5 УЛЗ для SEKAM, а [8] для PAL с допуском по времени +/- 0,005! В сравнение для SEKAM +/- 0,03.
Конечно контрабандой и импорт привозился, ну.
И напоследок из практики. На рис3 показана часть платы декодера PAL. Это кварцевый резонатор (жёлтая стрелочка), конденсатор подстройки (галочка) для выруливания частоты. И та самая микросхема TDA 4510 где всё и происходит! Когда-то за такую я отдал ползарплаты!
А куды ж денешься? Мой знакомый изготовлял такие ПАЛЫ и в Москве за 1000 рэ загонял! Это при моей-то в 114 р. зарплате?! :-))) Ну, дык?! Ведь все очень советские TV делались только для системы SEKAM и ни-ни в сторону?! Низззья-яя! Ай-ай-яй.
Вдруг насмотришься в цвете западные порно-прелести и захочешь сам туда же. Поучаствовать стало быть!
