СЕКАМ — это система цветного телевидения. Впервые СЕКАМ была использована во Франции и называлась Sequentiel couleur a memoire, что в переводе обозначало «последовательный цвет с памятью». По исторически сложившимся обстоятельствам СЕКАМ считается первым европейским стандартом цветного телевизионного вещания. Система цветного телевидения применяется в России, Франции, странах Восточной Европы и во многих странах Африки.
Положительными характеристиками СЕКАМА являются помехоустойчивость и нечувствительность к искажениям фаз. Даже при слабых и искаженных сигналах в системе СЕКАМ сохраняется цветопередача.
Разработкой системы СЕКАМ начал заниматься с 1953 г. французский ученый Анри де Франс. В последующие годы доработка системы производилась российскими и французскими инженерами совместно. С 1967 г. началось регулярное телевизионное вещание по системе СЕКАМ.
Передача сигналов цветности происходит через строку, поочередно. Сигналы цветности пропорциональны цветоразностным сигналам. На цветовых полях яркость цвета является постоянной, поэтому искажения системы СЕКАМ практически не видны. Искажения проявляются только на цветовых переходах, они принимают вид цветной окантовки, тянущихся полос. После темных участков изображения подобная окантовка имеет желтый цвет, а после ярких — синий цвет.
Стандарт телевизионного вещания SECAM
Любая система цветности осуществляет определение кодирования цветовой информации. С возникновением цветного телевидения основной частотой электропитания стала считаться частота, равная 59,94 Гц. Наиболее распространенными системами цветности являются кроме SECAM, еще и PAL, NTSC.
В Советском Союзе использовалась только система СЕКАМ, а после 1990-х гг. возникла необходимость совмещать несколько систем цветности. Датчики сигналов всех систем формируют три различных сигнала: красного, зеленого и синего цветов. Те же сигналы в электронных прожекторах телевизионной приемной трубки управляют токами электронных лучей. Любой цветовой тон синего, зеленого или красного цвета можно получить при изменении соотношения сигналов на катодах в кинескопе.
Основными различиями между системами цветного телевидения являются методы получения полного цветного видеосигнала. Видеосигнал модулирует несущую частоту в телевизионном передатчике. Полный цветной видеосигнал получается из сигналов основных цветов. Благодаря видеосигналу в полосе черно-белого сигнала размещается информация о цветном изображении. Чем мельче детали изображения, тем менее кажутся они человеку окрашенными.
Эта специфическая особенность человеческого глаза легла в основу уплотнения спектров сигналов. Цветоразностные сигналы получаются за счет вычитания основного цвета сигнала яркости из определенного сигнала. То есть сигналы основных трех цветов генерируются в широкополосный сигнал яркости.
Сигнал яркости соответствует видеосигналу черно-белого телевидения, а также преобразуется в узкополосный сигнал, в котором заложена информация о цвете. Во всех системах передаются сигналы яркости и цветоразностные сигналы. Перед тем как сигналы смешиваются, они проходят гамма-коррекцию, восполняющую искажения, которые вызываются нелинейными зависимостями яркого свечения экрана от амплитуды модулирующего сигнала.
хмм… пал, но не секам.
Частотная модуляция цветовой под-несущей системы СЕКАМ передает информацию о цвете. Цветовая четкость в два раза хуже, чем четкость PAL. Это происходит из-за того, что сигналы цветности передаются через строку по очереди, а приемник восстанавливает информацию при помощи линии задержки, повторяя информацию из предшествующей строчки.
Шутники расшифровывают аббревиатуру SEKAM как «система, существенно противоположная американской», скорее всего из-за не совсем позитивного отношения стран-производителей Франции и еще СССР к Америке. Система NTSC носит название «постоянно разный цвет», за счет повышенной чувствительности к помехам и проблем цветопередачи. Система PAL переводится «наконец-то картинка», ведь в этой системе проблема защищенности от помех решена полностью.
При проведении сравнения некоторых систем цветности должны учитываться прежде всего важнейшие характеристики: качество цветного изображения, чувствительность к искажениям и помехам и совместимость с черно-белым телевидением.
СЕКАМ, в свою очередь, является совместимой с черно-белым телевидением системой. Она отличается последовательной передачей цветоразностных сигналов при непрерывной работе сигнала яркости. СЕКАМ обладает большим вертикальным разрешением, 625 строк на 50 Гц.
Оттенки цвета данной системы очень устойчивы, а насыщенность постоянна. Цветные сигналы подаются по очереди в разное время, поэтому перекрестные искажения совсем не возникают. Отрицательными качествами системы СЕКАМ являются: регулярная шумовая структура, невозможность смешивания цветовых синхронных сигналов, несовместимость эфира и видео и других версий системы.
Кстати, если вам нужна профессиональная видео-работа, то рекомендуем вам заказать производство рекламного видеоролика.
Источник: enciklopediya-tehniki.ru
SECAM
SECAM (Séquentiel couleur avec mémoire или Séquentiel couleur à mémoire, последовательный цвет с памятью) — система аналогового цветного телевидения. Её разработка началась в конце 1950-х годов во Франции, была доработана в 1965-1966 гг совместно с СССР, а 1 октября 1967 года стартовало телевизионное вещание в SECAM в Москве и в париже одновременно.
Характеристики SECAM
C целью обеспечения совместимости с чёрно-белыми телевизорами, система предусматривает передачу в телевизионный приёмник не трёх основных цветов (красный, синий, зелёный), а лишь следующих данных:
- сигнал яркости (Y, соответствует чёрно-белой картинке);
- цветоразностный сигнал о красном цвете (R-Y);
- цветоразностный сигнал о синем цвете (B-Y).
Информацию о зелёном цвете высчитывает и восстанавливает сам телевизор путём вычитания значений цветоразностных сигналов из яркостного. В чёрно-белых телевизорах принимается только сигнал яркости, что обеспечивает совместимость и корректную передачу чёрно-белой картинки на экран.
В отличие от PAL и NTSC, в SECAM используется частотная модуляция для передачи цветоразностных сигналов, которые для дополнительной помехоустойчивости подвергаются предыскажению. Также во время интервала одной строки передаётся информация только об одном цветоразностном сигнале из двух. В телевизоре этот сигнал воспроизводится в течение двух строк — за счёт использования строчной памяти. В момент передачи «красного» сигнала из памяти в декодер поступает «синий» сигнал предыдущей строки и наоборот. Такая технология обработки позволяет избавиться от искажений, присущих стандарту NTSC, однако не даёт желаемой помехозащищённости.
За всё время существования система неоднократно подвергалась различным модификациям. В результате в разных странах мира используется несколько стандартов SECAM:
- SECAM-L (амплитудная модуляция) — во Франции;
- SECAM-K1 (частотная модуляция) — в некоторых бывших колониях Франции);
- SECAM В/G (частотная модуляция) — в Греции, Индии и некоторых странах Ближнего Востока;
- SECAM D/K (частотная модуляция) — в России и в странах бывшего СССР.
Основные достоинства SECAM:
- хорошая совместимость с чёрно-белыми телевизорами;
- низкий уровень искажений, вносимых сигналами яркости и цветности друг относительно друга;
- невысокая стоимость телевизионных приёмников;
- высокая устойчивость к искажениям цветового тона и к снижению цветовой насыщенности картинки.
Недостатки SECAM:
- невысокая помехозащищённость из-за использования частотной модуляции — особенно проявляется при невысоких значениях соотношения сигнал/шум, качество изображения резко ухудшается, появляются цветные помехи;
- недостаточно высокая совместимость с чёрно-белыми телевизорами — особенно заметно на устройствах, которые не были оснащены фильтрами поднесущих сигнала цветности.
Источник: pro-tv.biz
Общие принципы системы. Система цветного телевидения SECAM
Разработка системы была начата во Франции в 50-х годах. В 1965-1966 гг. при сотрудничестве с советскими специалистами была доработана. С октября 1967 г. в СССР и во Франции одновременно было начато регулярное вещание по системе SECAM. В процессе эксплуатации продолжалось её усовершенствование.
Кроме Франции и стран бывшего СССР, система SECAM получила распространение в Болгарии, Венгрии, Польше, Люксембурге, Греции, ряде стран Африки, Ближнего и Среднего Востока. Название системы представляет собой аббревиатуру из французских слов Sequentiel Couleur a Memoire, что означает «поочерёдность цветов и память».
Так же, как и в системе NTSC, сигналами передачи в системе SECAM являются три сигнала: яркостный и два цветоразностных . Но в системе SECAM в течение каждого строчного интервала передаётся только один из цветоразностных сигналов, которые поступают в канал передачи поочерёдно, а в приёмнике этот сигнал используется в течение двух строк. Такой принцип передачи позволяет избежать присущих системе NTSC перекрёстных искажений между двумя цветоразностными сигналами, которые в системе SECAM благодаря разновременной передаче не могут взаимодействовать друг с другом.
По этой причине цветовая чёткость по вертикали уменьшается в среднем в два раза по сравнению с яркостным сигналом. Однако глаз ощущает это как мерцание яркости на отдельных участках изображения, содержащих горизонтальные границы между различными насыщенными цветами, так как разрешающая способность глаза к изменению цветности в среднем в 4 раза меньше, чем к изменению яркости.
В современном варианте системы SECAM осуществляется частотная модуляция (ЧМ) поднесущей частоты сигналом цветности, что повышает устойчивость системы к влиянию амплитудных и фазовых искажений, к чему особенно была чувствительна система NTSC.
В связи с применением ЧМ в системе SECAM приняты следующие меры для улучшения совместимости и повышения помехоустойчивости:
1. Сигналы цветности заменены сигналами , определяемыми соотношениями:
т.е. введены разные масштабные коэффициенты для сигналов . Это связано с тем, что экстремальные значения для сигнала находятся в пределах от +0,7 (красный) до –0,7 (сине-зелёный), а для сигнала – от +0,89 (жёлтый) до –0,89 (синий). Между тем на частотный модулятор желательно подавать сигналы одинакового размаха, чтобы девиация частоты при передаче обоих сигналов цветности была одинаковой.
Знак сигнала заменён на обратный. Это объясняется тем, что при передаче различных сюжетов в сигнале преобладают положительные значения, а в сигнале – отрицательные. При изменении полярности в обоих сигналах преобладает отрицательная девиация частоты. Это несколько повышает помехоустойчивость, так как часто в каналах связи возникает срез верхней частоты спектра телевизионного сигнала, что ведёт к ограничению верхней боковой полосы сигнала цветности.
2. При размещении спектра сигнала цветности в высокочастотной части спектра яркостного сигнала недопустимо применение широкополосной ЧМ с индексом модуляции больше единицы.
Поэтому в системе SECAM индекс модуляции в среднем составляет около 0,2, а сигналы для повышения помехоустойчивости приёма подвергаются НЧ-коррекции, которая повышает уровень ВЧ-составляющих спектра. Поскольку их уровень значительно меньше уровня низкочастотных составляющих, такие предыскажения не вызывают увеличения индекса модуляции, а лишь выравнивают величину девиации частоты по спектру. Последовательно с цепью НЧ-предыскажений в кодирующем устройстве для ограничения полосы пропускания цветоразностных сигналов до значения 1,5 МГц включается ФНЧ. Результирующая АЧХ цепи предыскажений и ФНЧ стандартизована (рисунок 5.16). Это позволяет улучшить соотношение сигнал/шум в канале цветности SECAM примерно на 9 дБ.
Рис. 5.16. Результирующая АЧХ низкочастотной фильтрации и предыскажений цветоразностных сигналов
3. Частотно-модулированные сигналы цветности подвергаются высокочастотной предкоррекции, которая заключается в увеличении амплитуды поднесущей по мере её отклонения от центрального значения. Эта коррекция осуществляется фильтром с характеристикой типа «антиклеш» (cloche (фр.)–колокол), имеющей вид перевёрнутого колокола (рисунок 5.17).
Как известно, уровень сигнала от помехи на выходе частотного детектора пропорционален разности между средней частотой настройки ЧМ-детектора и частотой помехи. Поэтому подъём частотной характеристики в области больших значений девиации частоты цветовой поднесущей приводит к повышению помехоустойчивости. Наряду с этим улучшается совместимость системы, так как поднесущая при передаче малонасыщенных деталей изображения становится менее заметной, поскольку в этом случае уровень сигналов цветности мал, девиация частоты незначительна и вся энергия модулированных сигналов цветности приходится на минимум кривой предыскажений.

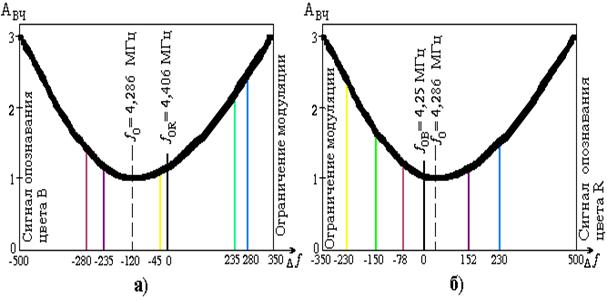

4. Чтобы корректор работал эффективно при передаче того или иного насыщенного цвета, необходимо перестраивать центральную частоту корректора. Но для разных цветов и даже для сигналов одного и того же цвета девиация отличается не только по абсолютной величине, но и по знаку. Поэтому задача улучшения работы ВЧ-корректора на всех цветах поиском наиболее оптимальной частоты его настройки оказалась неразрешимой. В современном варианте системы SECAM применяются две поднесущие частоты:
Минимум АЧХ ВЧ-корректора настраивают на частоту, лежащую между двумя этими значениями. При таком компромиссе удалось создать относительно удовлетворительные условия для работы корректора для большинства цветов. При этом предпочтение было отдано таким цветам, где заметность шума выше – красный и пурпурный. Для них расстройка корректора относительно частоты сигнала цветности выбрана минимальной. Настройка ВЧ-корректора производится на частоту 4286 кГц (рисунок 5.17).
Рис. 5.17. Настройка ВЧ-корректора
5. Подъём высоких частот в сигнале в схеме низкочастотных предыскажений приводит к появлению в сигналах выбросов (пиков) до 200% на переднем и заднем краях импульсов. Чрезмерно большие выбросы срезаются амплитудным ограничителем, устанавливаемым после схемы коррекции. Стандартизованы следующие относительные уровни ограничения для сигналов :
Предельные значения девиации, достигаемые при передаче выбросов, становятся равными
Так как средняя частота выше, чем примерно на 150 кГц, такое несимметричное ограничение выбросов обеспечивает использование одного и того же диапазона девиации частот (около 3,9…4,8 МГц) каждым из сигналов.
