В этой статье я расскажу про микросхемы серии TDA — усилители низкой частоты. Составил я свой рейтинг микросхем от самых минимальных по мощности до микросхем мощностью 100 Ватт.
Все усилители которые я буду показывать одной фирмы Philips.
Микросхемы серии TDA
В корпусе SIL9
Начинаю свой рейтинг с микросхем в корпусе SIL9. Такие микросхемы в основном применяются в телескопных телевизорах 90 начала 2000 годов.
- TDA1013B — это микросхема 4 Ватт, моно, питание от 10 — 40 вольт;
- TDA1015 — 4 ваттная микросхема, питание от 3.6 до 18 вольт;
- TDA7056 — 5 ваттная, 4,5 — 18 вольт питания (довольно популярная);
- TDA2611A — 5 ватт, 6-35 вольт питания;
- TDA1517 — стерео по 6 ватт на каждый канал;
- TDA7266L — 7 ватт, моно, от 3.5 до 18 вольт питания.
Какая из этих у вас была самая популярная? Моя TDA7056
Такие микросхемы маломощные, у них есть аналоги которые производили другие фирмы и назывались они например ILA7056 — производились в Белоруссии вроде.
Усилители из телевизора TDA7057 TDA1013 в колонки
В корпусе TO220-5
Теперь уже идёт более мощная «артиллерия» усилителей низкой частоты в корпусе TO220-5. Самые популярные из них это микросхема TDA2003. В 90 годах они применялись в дешёвых китайских кассетных магнитолах и в них стояла именно это микросхема.
- TDA2003 — выходная мощность 12 ватт, питание о 8 до 18 вольт;
- MEV TDA 2003 — это аналог TDA2003 ( если кто знает что это за MEV напишите в коментах )
- TDA2006 — это более редкая, 12 ватт, 6-15 вольт;
- TDA2030 — это то очень популярная микруха, моно усилитель, 18 ватт, питание от 12 до 44 вольт.
В корпусе TO220-5
В корпусе Moltiwatt 11
Это наверно одни из самых популярных усилителей низкой частоты в таком корпусе, которые применялись в автомобильных магнитолах конца 90х годов.
Наверное от них это штука пошла 10+10+10+10 Ватт или 25+25 Ватт. На магнитолах пишут на корпусе.
- TDA 7496S — эта наверно одна из самых маломощных из серии. Стерео 5+5 ватт;
- TDA 7377A — 4 выхода по 6 ватт, либо 1 выход 28 Ватт по мостовой схеме включения;
- TDA 7266M — 7 ватт моно, 3-18 вольт питания;
- TDA 2004 — популярная, 2 выхода по 10 ватт, от 8 до 18 вольт питания;
- TDA 7497 — три выхода по 10 ватт, но требуется двухполярное питание;
- TDA 7297M — два выхода по 15 ватт, это двойной мост;
- TDA 7265 — 25+25 ватт;
- TDA 7295S — 80+80 ватт, два канала;
- TDA 7293 — 100 Ватт на 1 выход;
- TDA 7294M — 100 Ватт на 1 выход.
Корпус DBS 13P
Эти микросхемы похожи с предыдущими разница лишь в том что в корпусах Moltiwatt 11-15 применялись в выходных каскадах автомагнитол, а в корпусе DBS 13P можно встретить и в бытовой техники и в магнитолах тоже.
- TDA8560Q — 2 выхода по 40 Ватт, питание от 6 до 18 Вольт;
- TDA8927J — 2 выхода по 80 Ватт, усилитель D класса;
Теперь приведём микросхемы от которых скорее всего пошли магнитолы с аббревиатурой 25 +25+25+25 Ватт или в 50+50 Ватт.
Периодическая неисправность видеоусилителя TDA6107
- TDA8567Q — 4 выхода по 25 Ватт, пинание от 6 до 18 вольт;
- TDA8568Q — 4 выхода по 25 Ватт, пинание от 6 до 18 вольт;
- TDA8571J — 4 выхода по 45 Ватт, пинание от 6 до 18 вольт;
- TDA8920BJ — 2 выхода по 100Ватт.
И замыкают наш рейтинг вот такие микросхемы TDA8588J/R1Cu — они имеют 4 выхода по 50 Ватт, но они многофункциональные в даташите можно почитать и увидеть что они с различными наворотами там.
Источник: dzen.ru
Микросхема tda
TDA — это серия микросхем. Производятся оригинальные чипы компанией Koninklijke Philips N. V., основанной в Нидерландах еще в 1891 году. Кроме ИС концерн производит медицинское оборудование, бытовую технику, лампы, оборудование для освещения, колонки, наушники и многое другое.
Наиболее распространенное применение — для аудио и видео техники. Редко подходят для вычислительных устройств. У TDA несколько назначений:
- управление схемами для передачи визуальной информации на дисплей;
- совместная работа с инфракрасным приемником для изменения громкости усилителя;
- наложение картинки сигнала изображения с тюнера и другие.
Из-за того, что ТДА функционирует с другими схемами, их не называют полноценными процессорами. Альтернативное название таких чипов — интегральный усилитель низкой частоты.
Преимущества микросхем ТДА
Интегральные усилители низкой частоты имеют хорошие электрические характеристики. Производятся они целой обширной серией, поэтому пользователь может выбрать микросхему под нужную выходную мощность. Плюс и в том, что чипы отличаются по напряжению питания.
УНЧ-микросхемы имеют дополнительные преимущества:
- высокий спрос на все модели серии — вне зависимости от выбранного интегрального усилителя, в свободном доступе есть все схемы подключения;
- отсутствие необходимости в обилии навесных деталей;
- не нужна дополнительная настройка усилителя;
- высокая повторяемость.
Купить микросхему tda стоит при необходимости мостового включения. Доступны компоненты как в стереофоническом, так и в квадрафоническом вариантах.
Внешний вид микросхемы
Микросхема унч tda производится в черном квадратном или прямоугольном пластиковом корпусе. На нем есть маркировка, указывающая на модель серии. Металлическое крепление предназначено для монтажа. Количество выводов зависит от разновидности. Например, в ТДА 2003 их 5. Каждый имеет свою функцию — общий, выход, питание, инвентирующий вход, неинвентирующий вход.
Самые мощные интегральные усилители низкой частоты от Philips
Philips выпускает более сотни моделей интегральных УНЧ, и серия имеет классификацию по типу используемого корпуса. В каждом корпусе можно найти как маломощную, так и мощную модель.
SIL9 — мощные микросхемы tda в этом корпусе сейчас пользуются низким спросом. Они чаще всего требуются ремонтникам и радиолюбителям, которые желают починить или модернизировать телескопный телевизор 20-30 годичной давности. Мощнейший усилитель частоты в SIL9 называется TDA7266L. Он имеет 10 выходов и мощность 10 Ватт, диапазон питания составляет 3,5-18В.
TO2205 – эта микросхема может пригодиться для ремонта магнитолы китайского производства. Мощный усилитель на 18 Ватт в этом корпусе продается под маркировкой 2030.
В формате Moltiwatt 11 есть 3 достойных представителя — 7295С (80 +80W на каждый выход, двухканальный), 7293 (100W на каждый вывод), 7294М (100W мощности на один выход).
DBS 13P – корпус интегрального усилителя низких частот, часто встречаемый в бытовой технике. 8290BJ имеет общую мощность в 200 Ватт, а к Д-классу относится модель 8297J с 80W + 80W.
Как узнать технические характеристики TDA-микросхемы
Сейчас доступна широкая номенклатура интегральных УНЧ. Большинство из них выглядит одинаково, а на маленьком корпусе любые ведомости о технических характеристиках отсутствуют. Чтобы узнать точные параметры усилителя, можно воспользоваться справочником ТДА. Кодировка модели написана в верхнем ряду на тыльной стороне черного корпуса.
Из стандартизированного справочника есть возможность узнать основные ведомости о модели и схему включения. Например, TDA 1010 имеет напряжение питания от 6 до 24 Вольт. Предел потребляемого тока — 3 А. Выходная мощность составляет 14,4В при коэффициенте нелинейных искажений в 10%. Основной КНИ — 0,2%, а сила тока в состоянии покоя — 31 мА.
Популярная микросхема ТДА
Спросом среди радиолюбителей и мастеров пользуется микросхема tda 7850 . Ее можно встретить в магнитолах эконом-класса. Компонент бюджетный, и в основе лежит биполярный транзистор. Этот интегральный усилитель низких частот не поддерживает акустические приборы с нагрузкой 2 Ом. С 4 Ом мощность микросхемы составляет максимально 4 по 40 Ватт. Питание — 14,4В.
Этот усилитель нужен для воспроизведения звука. Модель считается одной из самых доступных и не является одной из самых мощных, но подойдет для ремонта недорогих акустических систем автомобиля. Заменить заводской усилитель на tda 7850 все же имеет смысл, так как при сборке машин на заводах используются более низкокачественные интегральные усилители. Эта микросхема TDA подойдет не только для устаревших магнитол китайского производства, но и для современных устройств с дисплеем и операционной системой на базе Андроид.
Другое назначение TDA микросхемы
Если TDA нужен не от производителя Phillips, а от Motorola, значит назначение чипа заключается не в усилении низких частот. Микросхема tda 1085 выполняет функцию контроллера. Он увеличивает или уменьшает количество оборотов коллекторного электромотора переменного тока. Интегральная схема задействована при разгоне или стабилизации заданной скорости.
TDA 1085 преобразовывает частоту в напряжение внутри корпуса, плавно запускается, имеет ограниченную силу тока нагрузки. Схема напрямую питается от источника переменного тока, как и сам двигатель. Без этой детали не может работать исправно функция безопасного запуска мотора. Продается компонент в 2 вариантах — в корпусах CASE 648 и CASE 751B.

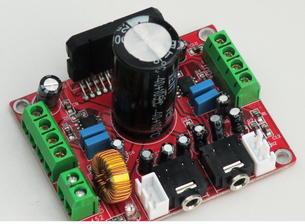

Сборка печатной платы с интегральным УНЧ
Для сборки усилителя недостаточно иметь только микросхему TDA — она является лишь базой. Обязательна печатная плата. Конфигурация компонентов зависит от заданного набора функций. Пример усилителя на базе TDA7053 – 4 резистора (2 из керамики и 2 переменных), оксидный конденсатор. С таким набором можно использовать как 2 динамические головки, так и одну.
Схему есть возможность дополнить регулятором громкости или отказаться от него.
Источник: chipdocs.ru
Что такое усилители TDA
Когда речь идет о звуковых системах, усилитель является одним из самых важных компонентов. Он отвечает за усиление звукового сигнала и обеспечение высококачественного звучания колонок. Существует множество типов усилителей, но в последние годы все большую популярность приобретают усилители звука — микросхемы TDA. В этой статье мы рассмотрим все, что вам нужно знать о них, включая их особенности, преимущества и то, как выбрать подходящий вариант.
Когда речь идет о звуковых системах, усилитель является одним из самых важных компонентов. Он отвечает за усиление звукового сигнала и обеспечение высококачественного звучания колонок. Существует множество типов усилителей, но в последние годы все большую популярность приобретают усилители звука — микросхемы TDA.
В этой статье мы рассмотрим все, что вам нужно знать о них, включая их особенности, преимущества и то, как выбрать подходящий вариант. Усилители звука TDA — это тип интегральных схем, специально разработанных для усиления звуковых сигналов. Они широко используются в аудиосистемах, включая домашние кинотеатры, автомобильные аудиосистемы и профессиональные звуковые системы.
Как работают усилители звука на TDA
Данные устройства работают за счет использования усилителя напряжения и тока. Первый отвечает за усиление напряжения звукового сигнала. Второй увеличивает силу тока сигнала. В целом, обеспечивается высококачественный, усиленный звуковой сигнал, который может быть направлен на динамики.
Преимущества усилителей звука на TDA
- они воспроизводят высококачественный звук без искажений и шумов;
- разработаны с учетом энергоэффективности, то есть потребляют меньше энергии;
- относительно небольшие размеры, что делает их идеальными для использования в компактных аудиосистемах;
- недорогие по сравнению с другими типами, то есть доступные для широкого круга потребителей.
Недостатки усилителей звука TDA
Несмотря на то, что использование усилителей звука TDA имеет много преимуществ, необходимо учитывать и некоторые недостатки. К ним можно отнести:
- ограниченную выходную мощность;
- выделение значительного количества тепла, что может потребовать дополнительных механизмов охлаждения;
- ограниченную гибкость. Эти устройства разработаны для конкретных применений и могут быть не такими гибкими, как другие типы.
Типы усилителей звука TDA
Существует несколько типов усилителей звука TDA, каждый из которых имеет свой набор функций и технических характеристик. К наиболее популярным относятся:
- TDA2030 — предназначен для использования в домашних устройствах;
- TDA7294 и TDA8560 предназначены для использования в автомобильных аудиосистемах.
Выбор подходящего усилителя звука TDA
При выборе подходящего усилителя звука TDA необходимо учитывать несколько факторов, включая выходную мощность, диапазон частотных характеристик и совместимость с вашей аудиосистемой. Вы также должны учитывать количество каналов, которые вам необходимы, а также любые дополнительные функции, которые могут быть важны для вас, например, встроенные эквалайзеры или регуляторы громкости. Важно сравнить различные модели, прежде чем совершить покупку.
В интернет-магазине “КИМ” вы можете купить различные модели усилителей звука в зависимости от целей использования. Если вы сомневаетесь в выборе, обратитесь к нашим менеджерам, которые помогут подобрать оптимальное устройство, подходящее под ваши требования и бюджет.
