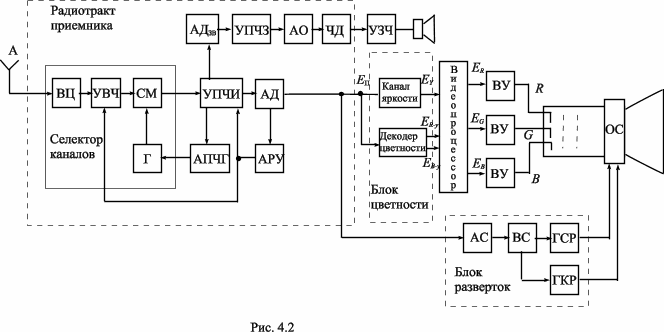

В настоящее время все телевизионные приемники наземного вещания строятся по одинаковой супергетеродинной схеме с однократным преобразованием несущей частоты изображения и двукратным преобразованием несущей звука. Структурная схема цветного приемника приведена на рис 4.2. Принципы работы основных узлов в радиотракте аналогичны звуковещательным приемникам. Отличия связаны с относительно широким спектром радиосигнала и его сложным составом для цветного изображения.
Телевизионная антенна А для приема радиосигналов выбираемых каналов должна иметь соответствующую полосу пропускания, а ее сопротивление (так же как и сопротивление входной цепи (ВЦ) селектора) каналов должно быть согласованно с волновым сопротивлением антенного кабеля. Эти параметры, а также диаграмма направленности и коэффициент усиления зависят от конструкции антенны, основой которой чаще всего является вибратор.
Расположенный за входной цепью ВЦ селектора усилитель высокой частоты (УВЧ) предназначен для предварительного усиления радиосигналов избираемого канала. Частотная характеристика УВЧ и ВЦ – равномерная в пределах полосы частот канала. Форма ее за пределами полосы выбирается такой, чтобы обеспечить избирательность приемника по зеркальному (fз=fн.и.
Извлекаю КМ конденсаторы из микросхемы УПЧЗ-2.
+fп.ч.и.) и дополнительным каналам (fд= nfг fп.ч.и.) приема. Шумовые параметры УВЧ во многом определяют чувствительность приемника, поэтому в УВЧ селектора должны использоваться элементы с малым эквивалентным шумовым сопротивлением.
Смеситель (СМ) и гетеродин (Г) служат для преобразования несущих изображения fн.ии звукаfн.звв соответствующие промежуточные частотыfп.ч.ииfп.ч.зв1. Последние образуются как разность между частотой гетеродинаfги несущими (рис. 4.1, г). Конструктивно УВЧ, СМ и Г объединены в один узел – селектор телевизионных каналов. Для приема радиосигналов различных каналов колебательные контуры этого узла (ВЦ, УВЧ и Г) перестраиваются с помощью варикапов, которые позволяют осуществить электронный выбор программ и автоматическую подстройку частоты гетеродина (АПЧГ).
В усилителе промежуточной частоты канала изображения (УПЧИ) производится основное усиление радиосигнала изображения и некоторое усиление промежуточной частоты fп.ч.зв1, формируется частотная характеристика приемника и обеспечивается тем самым чувствительность и избирательность по соседнему каналу.
Система АРУ охватывает селектор (УВЧ) и УПЧИ. Характеристика УПЧИ цветного ТВ приемника по сравнению с черно-белым приемником должна обеспечить более глубокую режекцию звуковой несущей своего и соседнего каналов соответственно на частотах 31,5 и 39,5 МГц не хуже 40 дБ во избежание помех на изображении от продуктов биений между цветовой поднесущей и несущей звука с частотами 1,75 – 2,6 МГц (для различных стандартов). При этом хорошее качество изображения без указанных помех обеспечивается приемником АПЧГ, которая гарантирует точность настройки приемника на канал и соответственно точность режекции в УПЧИ первой звуковой промежуточной частоты fп.ч.зв1(50 кГц).
Платина и палладий в телевизорах .МИКРОСХЕМЫ УПЧЗ-1 И УПЧЗ-2
С целью исключения квадратурных искажений, характерных при использовании линейного амплитудного детектора в системах с однополосной амплитудной модуляцией, в современных приемниках цветного телевещания в УПЧИ применяется квазисинхронный детектор с опорным контуром, настроенным на промежуточную частоту несущей изображения 38,0 МГц. Как известно, синхронное детектирование не требует больших амплитуд (около 50 МВ) радиосигнала.
Линейность тракта усиления в УПЧИ обеспечивается гораздо легче, и получаются существенно меньшие интермодуляционные искажения сигналов яркости и цветности. Кроме того, свойство синхронного детектора выделять продукты из радиосигнала синхронно и синфазно с частотой импульсов выборки обеспечивает подавление продуктов биений между несущей звука и цветовой поднесущей.
Одноканальная схема построения радиотракта ТВ приемника позволяет существенно повысить качество приема звукового сопровождения за счет двойного преобразования несущей частоты звука.
Вторая промежуточная частота звука получается в современных цветных приемниках в отдельном амплитудном детекторе АDзв(нелинейном элементе) – частотном преобразователе, в котором роль гетеродина выполняет большая по размаху несущая изображенияfп.ч.и. Так какfп.ч.ипредставляет собой амплитудно модулированное колебание, аfп.ч.зв1– частотно модулирована, то продукт преобразованияfп.ч.зв2 fп.ч.и(АМ)-fп.ч.зв1(ЧМ) = 38 — 31,5 = 6,5 МГц будет представлять собой частотно-модулированую звуковую несущую с дополнительной амплитудной модуляцией от сигнала изображения.
Очевидно, что во избежание проникновения на выход частотного детектора (ЧД) продуктов амплитудной модуляции сигнала изображения в тракте УПЧЗ (6,5 МГц) должно быть применено глубокое ограничение по амплитуде (АО), успех которого гарантирован ГОСТ 7845-92, предусматривающим недомодуляцию несущей изображения на белом в 7 2% от максимального уровня радиосигнала цветного телевидения.
Таким образом, основное усиление несущей звукового сигнала осуществляется на относительно низкой (6,5 МГц) частоте, благодаря чему легко обеспечивается схемное решение тракта УПЧЗ.
Поскольку стабильность fп.ч.зв2обеспечивается стабильностью (при общем гетеродине СК) кварцованныхfн.ииfн.зв, а возможная расстройка тракта УПЧЗ из-за временных и температурных факторов воздействия на резонансные контура не более 0,1 %, то ясно, что схема приема звукового сопровождения с двойным преобразованием весьма выгодна и всемирно признана во всех стандартах ТВ вещания.
Для усиления звукового сопровождения в тракте УПЧЗ (рис. 4.1, д) применяются, как правило, три резонансных каскада с взаимной расстройкой, обеспечивающей полосу 250 кГц. В последних разработках в качестве колебательных систем УПЧЗ применяются керамические фильтры на ПАВ.
Таким образом, с частотного детектора УПЧЗ радиотракта приемника, низкочастотный сигнал звукового сопровождения поступает на усилитель звуковой частоты УЗЧ и далее на акустическую систему приемника.
С выхода амплитудного детектора (АД) УПЧИ радиотракта полный цветовой видеосигнал раздельно поступает на амплитудный и временной селекторы синхроимпульсов для синхронизации генераторов строчной (ГСР) и кадровой разверток (ГКР) и в блок цветности, где осуществляется обработка яркостного сигнала EYи декодируются сигналы цветности ER-Yи EB-Y. Оконечным устройством блока цветности в современном приемнике является видеопроцессор (ВП) – многофункциональное устройство управления параметрами цветного изображения на экране кинескопа (яркость, контрастность, насыщенность), с трех выходов которого цветоделенные сигналы ER, EGи EBпосредством оконечных мощных видеоусилителей кинескопа (ВУ) управляют токами лучей, соответственно яркостями основных цветов люминофорного экрана.
Источник: studfile.net
Схема радиоприёмника на телевизионных микросхемах
В старых телевизорах серии 4-УСЦТ с параллельным трактом звукового сопровождения, тракт ПЧЗ строился на двух микросхемах, – усилитель первой ПЧ ( с выхода селектора ) и преобразователь частоты на микросхеме К174ХА8, и тракт второй ПЧ 6,5 МГц ( или 5,5 МГц ) на микросхеме УПЧЗ-2Е.
Здесь предлагается описание схемы простого УКВ-ЧМ приёмника с промежуточной частотой 6,5 МГц, собранного на ИМС К174ХА8 и микросборка УПЧЗ-2
Приёмник предназначен для работы в диапазоне 64-73 МГц как дополнительный УКВ модуль к старому радиоприёмнику “Хазар-403”
Принципиальная схема показана на Рис.1 . На микросхеме К174ХА8 выполнен УРЧ и преобразователь частоты. Сигнал с антенны поступает на контур L1-C2, настроенный на середину диапазона. В процессе настройки этот контур не перестраивается. Вход микросхемы К174ХА8 симметричный ( как у К174ПС1 ), но здесь он работает как несимметричный, – лишний вывод 1 заземлён через С7.
Гетеродинный контур – С6-L2-C5, плюс, переменный конденсатор радиоприёмника, – С2Б ( Рис.2 ). Этот конденсатор подключается на входной контур дополнительно установленным переключателем Sx. Настройка по диапазону перестройкой частоты этого контура. Средняя частота устанавливается конденсатором С6 и изменением индуктивности L2, а диапазон перестройки. – конденсатором С5.
Сигнал промежуточной частоты снимается с вывода 12 А1 и через конденсатор С10 поступает на вход микросборки УПЧЗ-2, в которой есть усилитель-ограничитель ПЧ на микросхеме К174УР4, а так же, пьезокерамический фильтр на 6,5 МГц на входе и пьезокерамический резонатор на эту же частоту в фазосдвигающей цепи частотного детектора.
Низкочастотный сигнал снимается с вывода 7 УПЧЗ-2 и через С12 и секцию переключателя Sx.3 поступает на регулятор громкости R14 ( Рис.2 ). Sx показан в положении “УКВ”.
Катушки L1 и L2 бескаркасные. Внутренний диаметр – по 5 мм, число витков одинаковое, – по 10 витков провода ПЭВ 0,61.
Налаживание заключается в установке диапазона настройкой гетеродинного контура ( С5-С6-L2 ), настройке входного контура ( L1-C2 ) и установке величины выходного напряжения ЗЧ подбором сопротивления R4. автор Иванов А.
источник: ” РАДИОКОНСТРУКТОР “, 12 – 2005, стр. 9
Поделиться ссылкой:
- Нажмите, чтобы поделиться на Twitter (Открывается в новом окне)
- Нажмите, чтобы открыть на Facebook (Открывается в новом окне)
- Нажмите, чтобы поделиться в Skype (Открывается в новом окне)
- Нажмите, чтобы поделиться в WhatsApp (Открывается в новом окне)
- Нажмите, чтобы поделиться в Telegram (Открывается в новом окне)
- Нажмите, чтобы поделиться на LinkedIn (Открывается в новом окне)
- Нажмите, чтобы поделиться записями на Pinterest (Открывается в новом окне)
- Послать ссылку другу по электронной почте (Открывается в новом окне)
- Нажмите для печати (Открывается в новом окне)
Источник: admarkelov.ru
Разные платы электроники — 1
В цикле статей буду разбирать всякий китайский хлам и выкладывать фото с описаниями здесь. Начало — Две платы от джойстиков радиоуправляемых игрушек.
YX-236T
+ Щелкните по фото, чтобы увеличить!
Небольшая плата от джойстика с кнопочным управлением. Плата — односторонний текстолит. На одной стороне видим четыре микро кнопки, один светодиод красного цвета. Один резистор, одну катушку (по виду похожую на резистор), одну контурную катушку индуктивности, рядом маркировка рабочей частоты — 27 MHz. Внешняя антенна притягивается винтом к проводу, впаянному в плату. Здесь же впаяны еще два провода — черный и красный, отмеченные на плате соответственно V- и V+, эти провода идут на
питание, которое обеспечивается двумя батарейками формата АА.
На плате кроме названия есть и дата изготовления — 2012.09.28
+ Щелкните по фото, чтобы увеличить!
На обратной стороне платы дорожки покрыты зеленым лаком. Маркировка такая же, добавлено — Made in China. Здесь же основа всей платы, микросхема LOG TX2 1339 (на плате приемника — в радиоуправляемой игрушке, стоит такая же микросхема, но RX2 — они всегда работают в паре). Рядом с микросхемой обвес — SMD резисторы, конденсаторы, транзисторы.
LYB1092TB B8-27M
+ Щелкните по фото, чтобы увеличить!
Еще один похожий, более упрощенный джойстик к радиоуправляемой игрушке. Односторонний текстолит. На нем микрокнопки заменены открытыми пружинящими контактами. На плате одна катушка и одна контурная радиокатушка. Один красный светодиод. Бумажная наклейка и на ней название: B8-27M 1Z10 27.
Устройство также работает на частоте 27 МГц. Указана дата — 2012.08.17. Место под пайку антенны, но она просто прижимается винтом к контактной площадке на обратной стороне платы.
+ Щелкните по фото, чтобы увеличить!
На той, на обратной стороне платы, видим еще одну маркировку: LYB1092TB. Микросхема — тоже TX2 и вокруг нее — тот же обвес.
Устройство также запитывается от двух батареек АА.
Плата на LA5530 от двигателя Sankyo SHU2L
Плата от неведомого электродвигателя, предположительно Sankyo SHU2L, который стоял в каким-то импортном магнитофоне. Плата находилась внутри корпуса двигателя, под стальной крышкой.
С одной стороны платы только дорожки и никаких маркировок.
С другой стороны интереснее: микросхема LA5530 — драйвер двигателя, регулятор скорости вращения, еще несколько элементов. Щетки для ротора.
Михаил Дмитриенко, специально для PRETICH.ru
2015 г.
