Автоматическая регулировка усиления (АРУ) слухового аппарата
Ею снабжаются слуховые аппараты, предназначенные для применения людьми с тугоухостью, сопровождающейся ФУНГ. Если разница между нормально ощущаемым минимальным и максимальным уровнем звукового давления (ширина слухового поля) составляет в норме 110—120 дБ, то при наличии ФУНГ слуховое поле намного сужается, так что на некоторых частотах расстояние между его границами доходит до 30—15 дБ.
Как делают домашнее задание в разных классах| Тик Ток #Shorts
В то же время динамический диапазон различных акустических сигналов в реальных жизненных ситуациях может составлять до 70—80 дБ. Отсюда видно, что существует большая диспропорция между пределами изменения уровней звуков и шириной слухового поля слабослышащих с ФУНГ.
Для устранения такой диспропорции усиление слухового аппарата, применяемых в случаях тугоухости, сопровождающейся ФУНГ, должно быть разным в зависимости от УЗД входного акустического сигнала, а именно слабые звуки должны усиливаться в достаточной мере, чтобы быть слышимыми, а сильные — в меньшей степени, чтобы не превзойти порога слухового дискомфорта, определяемого верхней границей слухового поля. Другими словами, требуется искусственное сужение динамического диапазона усиливаемого акустического сигнала с тем, чтобы поддерживать его примерно равным ширине слухового поля слабослышащего.
В принципе это может выполняться с помощью ручного оперативного регулятора усиления. Однако если периодическое изменение усиления путем ручных манипуляций (вращения регулятора громкости) и возможно в случае медленных колебаний уровня сигнала, хотя это и крайне неудобно, то при быстрых изменениях уровня, свойственных большинству реальных звуков, следящая ручная регулировка усиления нереальна. Простым методом сужения динамического диапазона сигнала является мгновенное ограничение выходного УЗД в слуховом аппарате — клиппирование сигнала, т. е. «срезание» его максимальных значений (пиков), осуществляемое в электронном усилителе. Однако при клиппировании появляются заметные нелинейные искажения усиливаемого акустического сигнала, характеризующиеся повышением коэффициента гармоник, что во многих случаях нежелательно.
Наиболее удобным и качественным способом динамического изменения выходного УЗД в зависимости от колебаний входного УЗД сигнала является АРУ. В отличие от ручной регулировки в СА с хорошей АРУ достаточно быстро происходит снижение усиления при возрастании УЗД входного сигнала, а нелинейные искажения находятся при этом в допустимых пределах.
О наболевших проблемах саунд-продюсеров / Андрей Аспидов на MUZBIZNES
Следует заметить, что даже в лучших моделях слухового аппарата не всегда удается получить время срабатывания АРУ, т. е. время реакции аппарата на скачок УЗД входного сигнала, достаточно малым, чтобы практически мгновенно уменьшилось усиление. Вот почему иногда СА снабжают одновременно и АРУ, и устройством клиппирования: в этом случае в первый момент возрастания входного УЗД происходит нелинейное ограничение выходного УЗД за счет клиппирования, после чего полностью вступает в действие АРУ. Имеющие при этом место нелинейные искажения заметно не сказываются, если интервал времени между началом клиппирования и работы АРУ не превышает нескольких миллисекунд.
На рисунке показаны осциллограммы сигналов, большие уровни которых ограничиваются путем клиппирования, АРУ и комбинированным способом при помощи совмещения клиппирования с АРУ. Экспериментально установлено, что время срабатывания АРУ не должно превышать 5—10 мс. Вопрос о выборе времени восстановления АРУ, т. е. временного промежутка между моментом спада входного УЗД и установлением определенного (уменьшенного) значения акустического усиления, не однозначен. Это время не должно быть слишком большим, так как в противном случае после прекращения действия сильных звуков усиление СА будет недопустимо долго продолжать оставаться пониженным, вследствие чего выходной УЗД окажется недостаточной величины, чтобы были восприняты на слух полезные звуки. В то же время при слишком малом времени восстановления может проявляться мешающее действие внутренних шумов СА, местом возникновения которых, как указывалось выше, являются электретный микрофон и входной каскад электронного усилителя СА.
Так, в данном случае в момент наступления паузы после сильного звука речи усиление аппарата резко возрастет и заметно усилятся внутренние шумы, утомляя слух. Исходя из этого, время восстановления АРУ желательно делать равным не меньше речевых пауз. В различных СА величина времени восстановления колеблется в значительных пределах: от 5—10 мс до нескольких сотен миллисекунд, а в ряде случаев—до 1 —1,5 с. В наиболее совершенных моделях предусматривается возможность регулирования времени восстановления с тем, чтобы устанавливать его величину в зависимости от конкретной ситуации.
Различают две разновидности АРУ: пороговую и беспороговую: пороговой АРУ свойственно наличие так называемого порога срабатывания — это величина УЗД входного акустического сигнала, после превышения которой начинает работать АРУ. На амплитудной характеристике слухового аппарата порог срабатывания соответствует точке перегиба. Таким образом, при входных УЗД, меньших порога срабатывания, акустическое усиление СА является неизменным. В то же время в СА с беспороговой АРУ чаще всего даже в области малых входных УЗД акустическое усиление является величиной, находящейся в обратной зависимости от величины УЗД входного акустического сигнала.
При правильном выборе величин акустического усиления слухового аппарата, порога срабатывания АРУ и уровня насыщения слабые звуки получают необходимое усиление, заданное регулятором громкости, а сильные, во-первых, усиливаются в меньшей степени и, во-вторых, не превышают определенной величины, заданной установкой регулятора уровня насыщения. Таким образом, при наличии в слуховом аппарате АРУ удается согласовать широкий динамический диапазон усиливаемого сигнала с узким слуховым полем слабослышащего, сохранив при этом комфортный уровень слушания.
К параметрам АРУ, помимо времени восстановления и срабатывания, относится также коэффициент компрессии. Коэффициент компрессии представляет собой отношение ширины интервала входных УЗД (обычно 25 дБ), при которых действует АРУ, к ширине интервала соответствующих им выходных УЗД. Чем больше этот коэффициент, тем эффективнее АРУ. При этом нижнее значение входного УЗД выбирают равным порогу срабатывания АРУ.
В слуховом аппарате, снабженных АРУ, предусматриваются различные виды регулировок амплитудной характеристики, заключающиеся в изменении либо порога срабатывания, либо наклона амплитудной характеристики, либо в варьировании уровня насыщения. При этом в разных моделях слухового аппарата существует также определенная взаимозависимость специальных регулировок АРУ и регулировок акустического усиления.
При всех этих изменениях во многих случаях изменяется величина коэффициента компрессии. Экспериментально установлено, что для эффективной работы АРУ коэффициент компрессии должен быть не менее 2—3. Лучшие модели СА имеют коэффициент компрессии, равный 6 и более.
- Автоматическая регулировка усиления (АРУ) слухового аппарата
- Экономичность, характеристика направленности и отношение фронт — тыл слухового аппарата
- Слуховой аппарат для костного звукопроведения
- Искусственный мастоид для костного звукопроведения. Испытательная камера для слухового аппарата
- Функции ушной раковины. Значение искусственного уха для оценки слуховых аппаратов
- Типы слуховых аппаратов и их параметры
- Виды частотных характеристик (ЧХ) слуховых аппаратов
- Ушные вставки и заушины слуховых аппаратов. Режимы работы заушного аппарата
- Направленный прием звуков слуховым аппаратом и их энергопотребление
- Варианты костных слуховых аппаратов
Источник: dommedika.com
Автоматическая регулировка усиления
Автоматическая регулировка усиления (АРУ) регулирует выходной сигнал в определенных пределах, при разном уровне входного сигнала.В результате устраняются различия громкости, которые могут раздражать, при смене каналов радиоприемника, телевизора…
Полевой транзистор VT1 используется как переменное сопротивление. Это значение может от бесконечности до 150Ω, тем самым регулируя усиление ОУ на TL072.
Приставка-пробник для проверки биполярных транзисторов
Используя схему показанную на рисунке, можно собрать приставку-пробник, при помощи которой можно проверять биполярные транзисторы малой, средней и большой мощности. При проверке транзисторов к схеме подключают миллиамперметр (1мА), он может быть встроен в схему или быть внешним. При проверке транзисторов средней и большой мощности отключают миллиамперметр, и уст-во становится пробником со световой индикацией. Для проверки основных параметров транзисторов малой мощности.
Схема приемника который может быть перестроен в диапазоне 70. 150 МГц без изменения номиналов подстроечных элементов
Приемник может быть перестроен в диапазоне 70. 150 МГц без изменения номиналов подстроечных элементов. Реальная чувствительность приемника около 0,3 мкВ, напряжение питания 9 В. Следует заметить, что напряжение питания МС3362 — 2. 7 В, а МС34119 2. 12 В, поэтому МС3362 питается через стабилизатор напряжения 78L06 с выходным напряжением 6 В. Входной каскад приемника выполнен по традиционной резонансной схеме. Сигнал с антенны А1 через катушку связи L1 поступает во входной контур L2.
Пяти полосной регулятор тембра на транзисторах
Регулирование тембра происходит путем изменения уровня сигнала на выходах пяти полосовых фильтров, на-строенных на частоты 160 Гц, 340 Гц, 1,5 кГц, 4 кГц и 5,7 кГц. Входной сигнал усиливается первой ступенью на транзисторе Т1 и далее через полосовые фильтры поступает на вход второй ступени на полевом транзисторе Т2 по схеме с разделенной нагрузкой. Уровень на средней частоте каждого из полосовых фильтров может изменяться на ±16 дБ относительно среднего значения. Из-за больших потерь в полосовых.
Микрофонный усилитель на ОУ с малошумящим транзистором на входе
На операционном усилителе общего применения можно создать микрофонный усилитель, не уступающий по параметрам усилителю, построенному на базе специализированной микросхемы. Однако шумовые свойства такого усилителя получаются невысокими. Для уменьшения уровня шума на входе микросхемы можно установить малошумящий транзистор. Основные технические характеристики: Входное напряжение: номинальное 1 мВ максимальное 45 мВ Выходное напряжение: номинальное 200 мВ максимальное.
Простой FM приемник на транзисторах
На рисунке показана схема простого FM приемника на 4-х транзисторах. Приемник имеет малые габариты и питается от напряжения 1,5В. Звук выводится на головные телефоны. VT1 = BF199, VT2-VT4 = BC547 Катушка L1 состоит из 8 витков медного изолированного провода диаметром 1 мм. Катушка бескаркасная имеет диаметр 6 мм и длину 13мм.
Видео-презентация FM — приемника Катушка L2 — дроссель, может иметь индуктивность от 1мкГн до 10 мГн. Настройки-в FM радио приемника Для настройки приемника.
Источник: rcl-radio.ru
Шумовая автоматическая регулировка усиления
Различают ручную регулировку усиления (РРУ) и автоматическую регулировку усиления (АРУ). Ручные регулировки служат для установки исходных значений выходных параметров приемника, а автоматические регулировки не только устанавливают исходные значения выходных параметров, но и поддерживают выбранные значения на требуемом уровне.
Система АРУ содержит регулируемые каскады усиления и цепь регулирования (цепь АРУ). Цепь АРУ вырабатывает регулирующее напряжение, воздействующее на регулируемые элементы усилительного тракта. В зависимости от способа функциональной взаимосвязи регулируемых каскадов приемника и источника регулирующего напряжения различают следующие системы АРУ:
Рис. 5.1. АРУ с обратной связью («АРУ назад»)
Рис. 5.2. АРУ без обратной связи («АРУ вперед»)

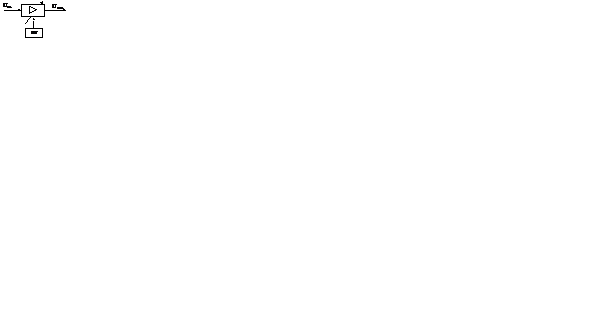

Рис. 5.3. программная АРУ
В программной АРУ регулирующее напряжение создается программным устройством (ПУ) по заранее определенному закону. Такие АРУ используются, если известен закон изменения уровня сигнала на входе приемника. Примером такой является временная автоматическая регулировка усиления (ВАРУ).
ВАРУ — программная система автоматического регулирования без обратной связи, изменяющая величину коэффициента усиления приемного устройства по определенному заранее заданному закону. Поскольку напряженность поля принимаемого сигнала обратно пропорциональна квадрату расстоянию до отражающего объекта
то для обеспечения постоянства уровня выходного напряжения
коэффициент усиления должен быть прямо пропорционален квадрату дальности
Для этого ВАРУ должна вырабатывать регулирующее напряжение, изменяющееся за период повторения импульсов по экспоненте.
По быстродействию системы АРУ подразделяются на инерционные (ИАРУ), быстродействующие (БАРУ) и мгновенные (МАРУ).
Инерционные АРУ характеризуются сравнительно большим временем срабатывания, превышающим период следования сигнала и таким образом следят за средним уровнем сигнала или шума. Разновидностью ИАРУ является шумовые АРУ (ШАРУ) поддерживающие постоянным средний уровень шума на выходе приемного устройства. Применение ШАРУ обеспечивает стабилизацию уровня ложной тревоги при обнаружении полезных сигналов. Это в свою очередь исключает перегрузки вычислительных средств.
Быстродействующая АРУ представляют собой малоинерционную систему с постоянной времени, соизмеримой с длительностью сигнала.
Характерной особенностью МАРУ является их безынерционность, они следят за мгновенным значением амплитуды сигнала.
По типу элементной базы различают аналоговые и цифровые АРУ. Цифровая АРУ (ЦАРУ) содержит вычислительное устройство, формирующее кодовые сигналы управления.
Рассмотрим работу схемы ШАРУ. Функциональная схема и эпюры, поясняющие работу схемы ШАРУ представлены на рис. 5.4.
