Современные бытовые приборы и различные устройства содержат огромное количество радиоэлементов, которые обеспечивают их исправную работу и комфортное существование обывателей. Однако вся техника, эксплуатируемая человеком, иногда выходит со строя и во время ее ремонта приходится проверять состояние радиодеталей.
Одной из наиболее распространенных составляющих, которую вы можете испытать на исправность самостоятельно, является диодный мост. В виду конструктивных особенностей многие новички сталкиваются с рядом сложностей, поэтому будет целесообразно детально разобраться, как проверить диодный мост на исправность.
О диодных мостах
Прежде чем разбираться в способах проверки диодных мостов на исправность, вам нужно как следует изучить общую информацию об устройстве и принципе его работы. Наиболее простой вариант, с практической точки зрения, это четыре выпрямительных диода спаянные в единую схему. Более сложным с точки зрения диагностики является диодная сборка – заводской четырехполюсник, внутри которого набраны четыре полупроводниковых элемента. Но, схематическая реализация и первого, и второго варианта происходит одинаково, принципиальная схема обоих диодных мостов приведена на рисунке ниже:
Как проверить диодный мост мультиметром
Как видите, в диоды собираются в мост по такому принципу, в одной точке подключатся катоды двух соседних диодов, а в другой, аноды соседних диодов, с каждого из них снимается полуволна отрицательной или положительной части синусоиды на входе. Другие две точки, имеющие и анодный и катодный вывод диода, предназначены для подачи переменного напряжения. На электрической схеме или непосредственно на диодном мосте выводы переменного напряжения обозначаются буквенной маркировкой AC или значком «~», а положительный и отрицательный вывод постоянного напряжения «+» и «– » соответственно.
Ищем диодный мост на плате
Проверять можно как установленный на плате диодный мост, так и выпаянный из нее, второй вариант считается более точным, поскольку на проверку не влияют другие элементы цепи, но следует помнить, что некоторые методы проверки можно реализовать только в рабочем устройстве. Если конструкция прибора довольно сложная или плата переполнена деталями, диодный мост целесообразно искать в таких локациях:
- в блоках питания;
- во вторичных цепях трансформаторов;
- на выходе генераторов;
- перед аккумуляторными батареями.
После обнаружения диодного моста, необходимо осмотреть его корпус или каждый диод в отдельности. Опытный электрик для себя автоматически заметит расположение вводов, но если вам сложно ориентироваться на память, можете нарисовать схему применительно к вашей ситуации. На такой схеме нужно отобразить плюсовую клемму и отрицательную клемму, клеммы ввода переменного напряжения.
Как проверить диодный мост мультиметром. Проверка без выпаивания.
Также следует отметить, что неисправность может заключаться не только в диодных мостах, поэтому при обследовании стоит внимательно осматривать все элементы и детали, а при проверке не исключать целостности объекта.
Проверка индикаторной отверткой
Это наиболее простой вариант опробования, который даст обще представление о состоянии диодного моста и всей схемы в целом. Для работы вам понадобится только индикатор, вся процедура выполняется под напряжением, поэтому следует соблюдать предельную осторожность:
- Коснитесь жалом отвертки поочередно к каждому выводу переменного напряжения AC диодного моста. Если лампочка не горит, то это свидетельствует о неисправности цепи до диодного моста – обрыве обмотки, поломке зарядного устройства и т.д. Если же лампочка горит, значит напряжение на мост поступает нормально.
- Также коснитесь отверткой к плюсу клеммы – если лампочка загорится, то диодный мост нормально пропускает положительные полупериоды, соответственно, на этом выводе присутствует потенциал. Если не горит, присутствует повреждение диодного моста.
- Ту же процедуру повторите с минусовой клеммой. Обязательно разделяйте проверку на оба вывода выпрямительного блока, так как неисправность может присутствовать в любом диоде и в любой ветви.
Как видите, в данном примере была использована отвертка с изолированным стержнем. Это связанно с необходимостью выполнять работу под напряжением, кода вы можете перекрыть металлической деталью разные части электроустановки, что повлечет за собой крайне неприятные последствия. Существенным недостатком метода является его низкая информативность и ограничение по величине рабочего напряжения — так как индикатор рассчитан на номинал 220 В, то использовать его для низковольтных цепей не получится.
С помощью лампочки и батарейки
Довольно простым способом, позволяющим проверить диодный мост, является использование батарейки и электрической лампочки, которые практически каждый может найти у себя дома. Этот метод не сложнее предыдущего, лампа выступает в роли контрольки, а батарейка в качестве источника питания пониженным напряжением. Батарейку подбирают в соответствии с параметрами самого диода. Для проверки исправности необходимо разделить диоды из моста по отдельности и собрать несложную схему:
Как видите, вам нужно собрать последовательное соединение от контактов лампочки к батарейке и самому диоду.
- Первый этап – правильное соединение, когда плюс батарейки подключается к положительной пластине выпрямителя, а минус аккумулятора на отрицательную пластину выпрямителя. Если диод исправен, то в цепи будет протекать ток и лампочка загорится.
- Второй этап заключается в переворачивании диода, когда на минусовую пластину подключится положительный вывод выпрямителя, а на плюсовую отрицательный.
При исправном диоде ток протекать не будет, и лампочка не загорится. С практической точки зрения можно не искать батарейку, а обойтись любыми подручными источниками питания, чей номинал сопоставим с номиналом диодного моста и каждого элемента. К примеру, в гараже можно подключиться к автомобильному генератору или клеммам аккумулятора.
Методика проверки мультиметром
Наиболее информативной является полная проверка диодного моста. Для ее реализации вам понадобится мультиметр, тестер или Цешка – любой из этих приборов в равной мере подойдет для измерений.
Выполните такую последовательность действий:
Время затраченное на проверку: 10 минут
Определите назначение выводов.
Метод универсальный, поэтому вы можете проверить как диодный выпрямитель в сборке, так и конструкцию из отдельных деталей, не разбирая их.
Установите щупы мультиметра.
Установите щупы мультиметра в соответствующие разъемы на приборе, соблюдая цветовую маркировку (черный – минус, красный — плюс). Переключатель выведите в режим прозвонки.
Используйте минусовый щуп мультиметра.
Подведите минусовый щуп мультиметра к плюсу диодного моста, а положительный поочередно к каждому из выводов переменного напряжения.
В результате прикосновения на табло мультиметра должно отображаться напряжение открытия диодов, в обеих точках это измеримая величина одинаковая для каждого измерения. В противном случае, сборка неисправна.
Поменяйте щупы тестера местами.
Далее необходимо поменять щупы тестера местами – красный установите на плюс, а черным попеременно касайтесь выводов для переменного напряжения.
На табло будет отображаться единица, свидетельствующая о бесконечно большом сопротивлении – при обратной полярности диоды остаются закрытыми. В противном случае, если отображается какое-то напряжение, мост пробит.
Используйте плюсовой щуп мультиметра.
Коснитесь плюсовым щупом мультиметра отрицательного вывода диодного моста, а минусовым щупом по очереди переменных выводов. В обоих случаях на табло должно отображаться падение напряжения.
Используйте черный щуп.
Установите черный щуп на отрицательный контакт сборки, а красный подводите к переменным выводам. В обеих позициях на мультиметре должна быть единица, в противном случае, элемент пробит.
Источник: www.asutpp.ru
Как проверить диодный мост мультиметром?
Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки. Мне частенько задают вопрос: «Как проверить диодный мост?».
О проверке обычных диодов я уже рассказывал, но тему проверки диодных сборок как-то упустил из виду. Заполним этот пробел.
Для начала вспомним основные свойства диода и схему диодного моста (так называемую схему Гретца).
Как известно, диод пропускает ток только в одном направлении – это его основное свойство. Схема диодного моста по схеме Гретца приведена на рисунке.
К выводам со значком «~» подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода «~», это вход переменного напряжения.
С выводов «+» и «-» снимается уже постоянное напряжение. На самом деле оно пульсирующее, но сейчас не об этом.
Иногда выводы для подключения переменного напряжения (~) маркируются также AC, что означает Alternating Current – в переводе с английского «переменный ток».
Итак, память освежили, теперь подумаем о том, как же нам проверить диодный мост мультиметром.
Для экспериментов возьмём диодную сборку RS407 на прямой ток 4 ампера и обратное напряжение 1000 вольт. Также нам потребуется любой цифровой мультиметр.
Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом «прозвонки» и обозначен на панели прибора символом диода.
Чтобы было более наглядно, нарисуем схему диодного моста на бумаге и будем ориентироваться на рисунок. Далее проверим диоды, которые на рисунке обозначены под номером 1 и 2. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра ( красный ). А минусовой щуп (чёрный) подключаем к выводам моста со значком «~» или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.
Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,562V (562 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение. В зарубежных даташитах этот параметр называется Forward Voltage или Forward Voltage Drop (сокращённо Vf), что в вольном переводе означает «падение напряжения в прямом включении».
Для кремниевых диодов пороговое напряжение (Vf) составляет 400. 1000 mV.
Теперь подключаем чёрный щуп к другому выводу моста со значком «~» или сокращением AC. Результат должен быть аналогичный. Вот взгляните.
Как видим, этот диод также проводит ток в прямом включении, а величина порогового напряжения чуть-чуть отличается (566 mV), это нормально.
Чтобы 100% удостовериться в исправности диодов 1 и 2, проверим их при обратном включении. Для этого к минусовому выводу моста («-«) подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом «~».
Проверка одного диода.
В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.
Итак, диоды под номером 1 и 2 мы проверили и убедились в том, что они пропускают ток в одном направлении.
Теперь проверяем другую часть моста — диоды 3 и 4. Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.
Как видим, диоды 3 и 4 исправны. Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому, как это делали с диодами 1 и 2. В обоих случаях на дисплее должна быть единица.
Многим такая методика проверки может показаться сложной и нудной. Да, я бы назвал такую проверку «дотошной», но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.
Быстрая проверка диодного моста.
Есть и более быстрый вариант проверки диодного моста. На рисунке, что на фото, видно, что диоды 1 и 3 включены последовательно. Значит можно проверить их сразу. Вот так.
Подключаем к минусовому выводу моста плюсовой щуп мультиметра, а к плюсовому — минусовой щуп. На дисплее должно отобразиться что-то вроде этого.
Так как диоды 1 и 3 включены последовательно, то пороговые напряжения переходов будут складываться. В данном случае оно равно 1,045V. Но не будем спешить! Диоды 2 и 4 тоже включены последовательно и в прямом включении. Мало того, они соединены параллельно последовательной ветке из диодов 1 и 3. А это значит, что измерительный ток разделится и также потечёт и через эту ветку.
Таким образом, мы проверяем сразу все 4 диода. Если хотя бы один из диодов будет пробит, то мы уже получим на дисплее не значение около 1 вольта, а минимум в два раза меньше, около 0,5V. В дальнейшем мы в этом убедимся, а пока поменяем щупы местами и проверим диоды в обратном включении.
Как видим, прибор показывает единицу – сопротивление диодов велико.
А теперь возьмём заведомо неисправный диодный мост. У меня в наличии оказался диодный мост с маркировкой KBL06. Один из его диодов пробит. Проводим быструю проверку.
Как видим на фото, пороговое напряжение двух последовательно включенных диодов равно 554 милливольтам (554 mV). В таком случае, величина порогового напряжения на одном диоде будет равно около 277 mV, что для кремниевых диодов маловато. А теперь внимание! Перекинем плюсовой щуп на соседние выводы AC диодного моста.
На одном из них прибор покажет нулевое сопротивление, и прибор противно запищит! Мы нашли пробитый диод внутри диодной сборки.
Меняем щупы мультиметра местами, чтобы проверить диод в обратном включении. Напомню, что в обратном включении диод ток не пропускает, он закрыт.
На дисплее тоже, что и раньше. Сопротивление P-N перехода диода равно 0. Мы убедились в том, что один из диодов (3 или 4) сборки пробит. Такой мост нельзя применять, он неисправен.
Как видим, диодный мост можно проверить и быстро, но это не факт, что он окажется исправен. Представьте ситуацию, когда будут пробиты диоды 1 и 4. В таком случае при быстрой проверке прибор нам покажет на дисплее значение около 200 mV (для выпрямительных кремниевых диодов). В обратном включении прибор покажет единицу, так как исправные диоды 3 и 4 не пропустят ток в обратном направлении. Закрыв глаза на весьма малое значение в 200 mV, мы допустим ошибку, и сделаем неверный вывод об исправности моста. Поэтому в особо важных случаях желательно проводить полную проверку диодного моста.
Как уже было сказано, наиболее часто диоды выходят из строя по причине пробоя P-N перехода. Но на практике может встретиться другая неисправность диода – обрыв. Обрыв, это когда диод не проводит ток ни в прямом, ни в обратном включении, он является своего рода изолятором. В таком случае, мультиметр при проверке диода в прямом и обратном включении всегда будет отображать единицу (высокое сопротивление).
Источник: go-radio.ru
Диодный мост телевизора как проверить
Во многих приборах которые работают от сетевого напряжения, присутствует диодный мост.
Почти вся электроника начиная с светодиодной лампочки и заканчивая телевизором и компьютером — все устройства имеют диодный мост в том или ином виде.
Диодный мост, или по другому выпрямитель, необходим для преобразования переменного тока сетевого напряжения в постоянный ток, которым питается вся электроника и преобразователи напряжения различных устройств различной мощности и величины напряжения.
Такие электронные элементы как диодные мосты, очень часто выходят из строя при какой то поломке в схеме, за собой выводя из строя и предохранитель если он есть.
Но как проверить диодный мост чтоб понять следует ли его заменить? Есть несколько способов, давайте рассмотрим некоторые.

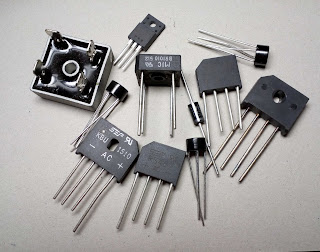

Диодные мосты, в схеме, зачастую бывают в двух исполнениях, это может быть диодная сборка в корпусе, а может и состоять из отдельных диодов смонтированных на плате устройства и соединенных между собой медными дорожками.
Диодные мосты, а вернее их сборки могут быть однофазными и трехфазными, а также полупериодными, когда например трансформатор используется с отводом от средней точки.
Но мостом можно назвать именно включение четырех диодов которые соединяются между собой параллельно-последовательным способом.
Переменка от сети подается на два места соединения катода с анодом, ну а постоянный ток снимается с мест соединения одинаковых полюсов (два катода — плюс, а два анода — минус).
Во всех блоках питания, как трансформаторных так и особенно — импульсных стоят диодные мосты, которые преобразуют переменное напряжение в постоянное.
Разница лишь в том что у импульсных блоках питания, диодная сборка стоит на входе и преобразует сразу сетевое напряжение, а у трансформаторных — после трансформатора. В обоих случаях, после диодного моста стоит конденсатор или несколько конденсаторов, что в общей системе после выпрямления поднимает напряжение на несколько вольт в трансформаторном исполнение, и несколько десятков вольт при выпрямление сетевого напряжения 220 вольт, в этом случае на конденсаторе может быть больше 300 вольт.
Как правило если устройство не работает, то смотрят сначала в блок питания и если он не выдает напряжения на своих выходах то смотрят на предохранитель.
Если предохранитель сгорел то не стоит спешить его заменять и сразу же включать устройство, просто так же он не сгорел.
Скорее всего на плате КЗ и здесь следует заметить что речь идет о импульсных блоках питания, потому как с трансформаторными БП такое редко бывает чтоб предохранитель сгорал.
При сгоревшем предохранителе, следует проверить всю первичную цепь радио элементов на пробой, но мы здесь поговорим о том как проверить диодный мост или диоды которые его представляют, потому как это самая вероятная причина поломки но следует заметить что не всегда единственная.
Так же импульсные блоки питания следует проверять и ремонтировать подключая вместо предохранителя лампочку накаливания (где то на 40 — 60 ват). Но у меня, например, есть вот такое, простое устройство выполненное в корпусе маленького пластикового щитка с автоматами разных номиналов которые выполняют роль предохранителей, и УЗО — которое защищает от поражения фазой сетевого напряжения, человека во время ремонта.
В устройстве установлено коммутирующее гнездо для подключения внешней лампочки разных мощностей. При ремонтах различных блоков питания и устройств, на практике нужно разной мощности лампочки накаливания.
Суть лампочки состоит в том что если на плате, где то на входе, есть замыкание то через плату потечет высокий ток и лампочка ярко засветится сохранив при этом не сгоревшие еще элементы.
Но если блок питания исправен то лампочка при включение может слегка вспыхнуть, продемонстрировав заряд конденсатора что стоит после диодного моста, и лампочка должна погаснуть.
Но следует помнить что при нагрузке блока питания на мощность выше мощности лампочки, блок питания будет ограничен мощностью лампочки, а сама лампочка будет ярко светится, поэтому для диагностики необходимо иметь несколько лампочек разного номинала, на 25, 60, 100, 150 ватт
Теперь вернемся к наиболее частой, возможно косвенной причине поломок большинства устройств с импульсными блоками питания — к диодному мосту.
Как же проверить исправен ли он и не подлежит ли замене на новый?
Как проверить диодный мост
Радиоэлементы можно проверять прямо на плате не выпаивая, с диодным мостом можно так же, пусть этот метод будет не точным но быстрым.
Такой экспресс метод проверки дает возможность узнать что диодный мост неисправен если он точно не исправен, но если диоды подгорели или не полностью пробиты то лучше все таки выпаять и проверить элемент отдельно от платы.
Немного проще будет проверить диодный мост который состоит из отдельных диодов на плате.

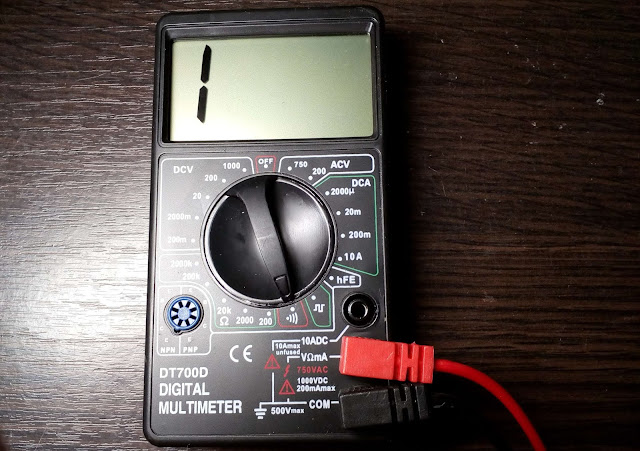

Для проверки будем использовать мультиметр, причем практически любой дешевый прибор имеет функцию прозвонки диодов с звуковой индикацией пробоя.
В данном режиме тестер показывает значение падения напряжения (в милливольтах).
Прямое подключение — красный щуп(+) подключаем к аноду диода, а черный(-) к катоду (там где полоска на диоде). При таком подключение у исправного диода падение напряжения должно показать 500 — 800 милливольт.
Если у вашего тестера нет режима проверки диодов, то подойдет и режим измерения сопротивления, по аналогичному методу.
Обратное подключение — (меняем щупы местами) теперь красный на катод, а черный на анод.
У исправного диода значение сопротивления должно быть бесконечным, то есть должно показать или «1» или цифры больше 1500 (что бывает редко).
У «пробитого» диода сопротивление будет нулевым или около нуля и скорее всего сработает звуковая индикация пробоя.
Так можно проверить каждый диод диодного моста по отдельности, но что делать если диодный мост представляет из себя радио элемент с четырьмя выводами?
Диодный мост такого типоисполнения можно проверить быстро ( и не выпаивая)
но проверка будет не точной. Суть такова:
Прикладываем щупы к выводам входа (АС) и если прозвонка мультиметра сработала то мост пробит
Прикладываем щупы к выводам +/- (поочередно) и если мультиметр «запищал» и показал нули то мост пробит, а если показал значения около 1000 в одно направление и «1» в другое то мост исправен.
Точный (полный) метод проверки диодного моста который выпаян выглядит так:
1. красный щуп на «-«, а черным касаемся выводов переменки АС (входа), на обоих выводах мультиметр должен показать число примерно 500.
2. черный щуп на «-«, а красным касаемся выводов переменки АС (входа), на обоих выводах должно показать «1» то есть бесконечное сопротивление.
3. черный щуп на «+», а красным касаемся выводов переменки АС — мультиметр покажет число около 500.
4. красный щуп на «+», а черный на выводы переменки (Ас) — мультиметр покажет «1» или запредельное число.
Кроме простого и более сложного метода проверки диодного моста мультиметром, его еще можно точно так же проверить любым тестером, омметром и даже лампочкой (светодиодом) с батарейкой (контролькой).
Кроме того можно проверить его работоспособность подав постоянное напряжение от блока питания на вход диодного моста и измерить напряжение на выходе, затем изменить полярность на входе. У исправного моста напряжение такое же как на входе будет и на выходе при любой вариации полярности на входе.
Проверка диодного моста, в том числе диодного моста генератора автомобиля вещь не сложная и довольно частая для тех кто занимается ремонтом. Минимум инструментов, но главное понимание того как работает диод и его мостовая сборка.
Если все таки возникают сложности с диагностикой диодного моста то всегда можно поставить другой заведомо исправный и посмотреть как работает схема с ним.
Теперь зная элементарные и эффективные методы проверки вы сможете в домашних условиях определить причину поломки бытового прибора или различной электроники, а возможно и самостоятельно отремонтировать свое устройство.
