Все более популярными на потребительском рынке видеотехники высокого разрешения становятся проекторы и телевизоры с использованием технологии цифрового проецирования – DLP (Digital Light Processing). Каковы основные преимущества и достоинства подобной техники, как работает данная технология можно узнать из этой статьи.
Новый тип видеопроекции
Основа любой проекционной системы DLP типа — оптическая полупроводниковая микросхема, известная также как DLP чип, изобретенный в 1987 году сотрудником известной американской компании Texas Instruments Ларри Хорнбеком.
ремонт после ремонта lcd телевизора deawoo dlp-42c7
Если попытаться кратко описать работу DLP чипа, то его можно назвать самым сложным в мире переключателем. Микросхема состоит из двух миллионов микроскопических зеркал, выстроенных в форме прямоугольника и изменяющих положение относительно источника света. Каждое такое микрозеркало размером не более одной пятой толщины человеческого волоса.
Если, использовать внешний источник света и проекционную линзу, а на вход DLP чипа подать оцифрованный видеосигнал, то можно проецировать на экран или другую поверхность видеофильмы и графические изображения. Использование DLP технологии в современной видео аппаратуре позволяет добиться совершенно нового уровня качества воспроизведения фильмов и видеороликов.
Картинка в оттенках серого
Микрозеркала в микросхеме могут занимать два положения, поворачиваясь к источнику света (On) и в противоположную от источника света сторону (Off). Таким образом, выполняется проецирование на экранную поверхность светлых и тёмных пикселей.
Поступающий на микросхему кодированный сигнал заставляет каждое зеркало изменять своё положение до нескольких тысяч раз в секунду. Когда зеркало принимает состояние «On» чаще, чем «Off», то на экране отображается более светлый пиксель, если же наоборот — то более тёмный.
Таким образом, зеркала в проекционной DLP системе могут отображать для каждого пикселя до 1024 оттенков серого, конвертируя поступающий на DLP чип видеосигнал или оцифрованную картинку в высокодетализированное изображение в оттенках серого цвета.
Добавляем цветность
В использующих DLP технологию проекционных системах белый свет лампы, прежде чем попасть на поверхность микросхемы, проходит через вращающийся цветной светофильтр. Из белого света светофильтры выделяют основные цвета (красный, зелёный и синий), что позволяет создавать минимум 16,7 миллионов цветов, используя лишь один DLP чип.
Технология BrilliantColor позволяет проецировать и дополнительные цвета, в том числе светло-голубой, пурпурный и жёлтый, расширяя цветовую палитру и делая цветопередачу ещё более живой. В более совершенных современных DLP проекторах вместо традиционных ламп применяются светодиодные источники света, раздельно излучающие базовые цвета, что позволяет избавиться от светофильтра и механизма для его вращения. Существуют проекционные системы с использованием трех DLP чипов. Такие проекторы отличаются повышенной яркостью и способны выводить на экран не менее 35 триллионов цветов, используются в кинотеатрах и театрально-концертных системах с большим размером проецируемого изображения.
Состояние каждого микрозеркала регулируется в зависимости от проецируемого в данный момент базового элемента цвета. Например, зеркало, проецирующее на экран пурпурный пиксель, отражает только лучи красного и синего цвета, которые смешиваясь создают на экране необходимый оттенок.
Варианты использования
Одночиповая проекционная система
Многие стандартные проекторы и проекционные HD-телевизоры на основе DLP технологии используют всего одну DLP микросхему.
Белый свет проекционной ламы проходит через фокусирующую линзу и вращающийся цветной светофильтр. Таким образом, поверхность DLP чипа последовательно освещается светом одного из базовых (красный, зелёный или синий) или дополнительных (жёлтый, светло-голубой, пурпурный) цветов. Смена состояний зеркал и время, проводимое в каждом положении, регулируются в зависимости от освещающего их цвета. Последовательно проецируемые цвета смешиваются и создают видимое нами на экране полноцветное изображение.
Трехчиповая проекционная система
Технология DLP позволяет создавать проекторы очень высокой яркости, в том числе широкоформатные кинотеатрального типа. В таких проекторах используется конфигурация с тремя DLP микросхемами.
В трёх-чиповой конфигурации поток белого света разделяется призмой на три монохромных потока: красный, зелёный и синий. Каждый поток направляется на поверхность своего чипа; отражённые от микрозекал цветные лучи фокусируются на экран проекционной линзой.
Проекционные DLP системы, независимо от конструкции и сферы применения, постоянно совершенствуясь поднимают планку качества и характеристик проецируемой на экран картинки. Все начинается с миниатюрного изображения, отражаемого миллионами микрозеркал, которое затем превращается в изумительную широкоформатную картину!
 Одночиповая проекционная система |
 Трехчиповая проекционная система |
Преимущества DLP технологии
Сверхчеткое изображение
Получаемые по DLP технологии видео и графика отличаются повышенной резкостью за счет минимизации промежутка между соседними пикселями изображения. Расстояние между ними составляет менее одного микрона, поэтому качество такого цифрового проецирования вплотную приближается к качеству аналогового проецирования с плёнки.
Выдающееся «голливудское» качество изображения
Невероятно высокое качество полностью цифрового изображения, получаемого по технологии DLP Cinema, изменяет привычное представление о посещении кинотеатра. Такими же достоинствами обладают проекторы и проекционные телевизоры на основе DLP технологии, демонстрирующие поразительно ясные фотокадры, потрясающее видео с невероятной яркостью и цветопередачей. Достоверность изображения такова, что вы забываете о том, что всё действие происходит только на экране.
Формат высокого разрешения 1080p
Технология DLP позволяет отображать на экране более двух миллионов пикселей при максимальном разрешении 1920х1080, что соответствует формату Full HD 1080p. DLP проектор или телевизор с разрешением 1080p позволяют в полной мере насладиться телепрограммами высокой чёткости, фильмами или играми с Blu-ray дисков.
Выдающееся качество изображения и не имеющий аналогов показатель времени отклика делают технологию DLP 1080p идеальным вариантом для видеоигр, просмотра спортивных программ и кинофильмов. При этом проекционные DLP телевизоры и проекторы обладают высокой надежностью и долговечностью.
Реальное изображение
Технология DLP передает изображение непревзойдённого качества с кристальной чистотой, резкостью и реальной динамичностью. Технология позволяет добиться крайне высоких значений контрастности (до 20000:1), что обеспечивает ярчайшие белые и богатейшие темные тона, картинка будто сходит с экрана!
Цифровая проекция обеспечивает абсолютную точность
Отражающий DLP чип имеет полностью цифровое управление. Миллионы управляемых в цифровом режиме микрозеркал передают абсолютно точное и живое изображение с богатой цветовой палитрой.
Идеальная передача динамических сцен
Сверхбыстрая DLP микросхема обладает непревзойдённым временем отклика в 16 миллисекунд. Проекторы и телевизоры на основе DLP технологии имеют точную и резкую картинку, необходимую для просмотра спортивных трансляций и динамических сюжетов, а также для видеоигр.
Потрясающее качество изображения и долговечность
Используя DLP технологию можно забыть о свойственном плазменным панелям и ЭЛТ телевизорам эффекте выгорания экранных пикселей. Так как данная технология не использует ни электроннолучевые трубки, ни фосфор, здесь нечему выгорать. Это означает, что можно не беспокоиться о том, что долго «висящий» на экране логотип телеканала или статичный элемент в заставке игры останется на экране выгоревшим контуром.
Подготовлен по материалам DLP.com (перевод с английского — hifiNews.RU)
Подготовлено по материалам портала «www.hifinews.ru», апрель 2011 г. www.hifinews.ru
Эту статью прочитали 4 699 раз
Статья входит в разделы: Как выбрать. Гид покупателя
Поделитесь статьёй:
Источник: www.audiomania.ru
DLP и LCD проекторы: какие лучше по мнению экспертов и потребителей
Основное предназначение мультимедийного проектора – проецировать изображение, получаемое от различных источников видеосигнала, на отдаленную поверхность. Принцип работы прибора похож на принцип работы обычного кинопроектора: световые лучи от мощной лампы попадают на специальное модуль, в котором образуется изображение (в кинопроекторе для этого служит кадр киноленты). Затем оно проходит через объектив, проецирует картинку на экран. Преимуществом такой схемы вывода видеоизображения – возможность получения изображения различной диагонали. Конкретный размер изображения и его качество зависит от используемой технологии проектора, силы источника света, оптических характеристик объектива и еще от ряда факторов.
Наибольшее развитие получения проекционного изображения получили DLP и LCD технологии. Они основаны на применении специально сконструированных матриц. DLP матрица формирует изображение за счет множества смонтированных на ней микрозеркал. LCD матрицы модулируют изображение за счет изменения свойств жидких кристаллов в потоке проходящего света.
DLP проекторы
Основной конструктивный элемент DLP проектора – матрица, состоящая из миниатюрных зеркал, размером около 15 микрон. Расстояние между зеркалами – менее микрона. Зеркала, являющиеся, по сути, пикселями изображения, закреплены на подвижных основаниях, способных под действием электрического поля принимать два фиксированных положения.
Поле генерируют электроды, подключенные к ячейкам памяти SRAM, также размещенным на матрице. В первом положении зеркало отражает падающий на него свет точно в объектив. Пиксель на экране будет белым. Во втором – свет направляется на светопоглотитель, изготовленный из материала, имеющего малый коэффициент отражения. На экране пиксель будет черным.
Этот принцип попеременного отражения падающего света микрозеркалами лежит в основе принципа работы любого DLP проектора.
DLP матрицы миниатюрны. Например, матрица, обеспечивающая Full HD изображение, имеет размеры 6х4 см.
DLP проекторы с одной матрицей
Устройство DLP проектора с одной матрицей основано на использовании вращающегося диска, выполняющего роль светофильтра. Он размещен между лампой и матрицей и поделен на три равных сектора: красного, синего и зеленого цветов.
Проходя через окрашенный сектор, свет попадает на матрицу, отражается от микрозеркал, проходит через объектив и формирует на экране изображение соответствующего цвета. Затем свет проходит через следующий сектор фильтра и т. д. Изображение на экране воспринимается цветным за счет эффекта инерции зрения. Если цвет изображения обновляется менее чем за 30 мс, человеческий глаз воспринимает его как равномерно окрашенное. За это время проектор формирует около 2000 кадров трех основных цветов, благодаря чему получается 24-битное цветное изображение.
Преимуществом проекторов, изготовленных по DLP технологии, является высокий контраст и глубокий черный цвет.
DLP проекторы с тремя матрицами
В такой конструкции используется три DLP матрицы, каждая из которых обеспечивает проекцию одного цвета. Формирование итогового изображения происходит одновременно. За точность сведения световых потоков, отраженных от каждой матрицы, отвечает призменная система, которая направляет изображение на объектив. Так как цвета накладываются друг на друга без задержки по времени, изображение избавлено от мерцания и радужного эффекта.
LCD проекторы
Характеристики проекторов
Рассматривая основные характеристики проекторов, необходимо указать, что качество получаемого изображения зависит не только от матрицы. Свою роль здесь играют использованные объективы, системы охлаждения, источники света, системы управления.
Разрешение
Световой поток
Обычно измеряется в люменах (лм) по методике, предложенной ANSI (Американский национальный институтом стандартов). При равных условиях (одинаковая мощность источника света в приборе, уровень освещенности в помещении, качество экрана и т. п.) LCD мультипроекторы имеют более высокие показатели светового потока, чем использующие DLP технологию с одной матрицей.
Для компенсации этого недостатка часто в фильтрах DLP проектора добавляется еще один сектор – прозрачный. Это дает прибавку примерно 50% яркости белого цвета. При этом остальные цвета становятся более блеклыми и невыразительными. Для презентаций и показа учебного материала это не критично, но для комфортного просмотра фильмов это серьезный недостаток. Поэтому в домашних кинотеатрах с DLP проектором цветовой диск не содержит прозрачного сектора.
Контрастность
Обеспечивает фокусировку и размер картинки на экране. В бюджетных моделях применяются встроенные, несъемные модели, допускающие минимум настроек. Они не дают возможность регулировать размер изображения, не меняя расстояние до экрана. Дорогие инсталляционные девайсы предусматривают использование сменных объективов широкой номенклатуры.
Управление яркостью проектора
Любая модель проектора в настройках имеет несколько стандартных режимов яркости.
LCD vs DLP. Что лучше?
Однозначного ответа на этот вопрос нет. Все зависит от запросов и предпочтений потребителя, имеющейся денежной суммы, наличия в продаже нужной модели, сервисным обслуживанием в месте проживания и т. д. Можно указать самые общие критерии выбора.
Источник: tehnovedia.ru
Dlp телевизор что это такое
DLP-проекторы BenQ демонстрируют изумительно реалистичные цвета и великолепную читаемость текста на протяжении значительного периода времени. Благодаря пылезащищенной бесфильтровой конструкции, отсутствию выцветания, великолепной термостойкости и максимальной надежности DLP-чипов, проекторы BenQ сохраняют превосходное качество изображения в течение многих лет.

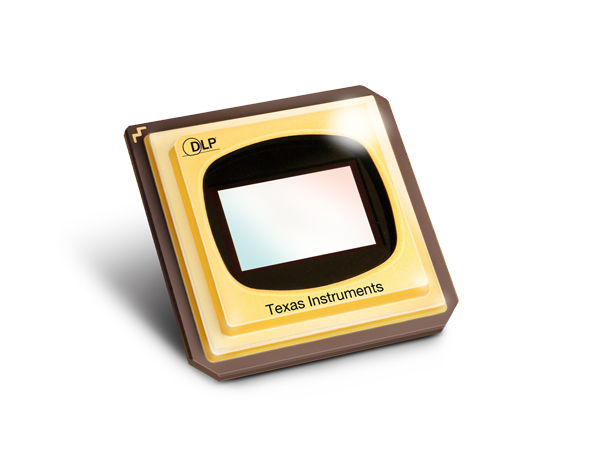

DLP-чип Остается надежным даже после 100 000 часов работы
Сверхнадежные DLP-чипы состоят из более чем двух миллионов зеркал, отражающих чистый свет через цветовое колесо. Их номинальный срок службы составляет более 100 000 часов без ухудшения изображения. Благодаря невероятно точной подгонке микрозеркал, DLP-чип практически не подвержен старению или повреждению от перегрева, что позволяет ему сохранять свежесть и четкость изображения на протяжении долгого времени.
Пыленепроницаемый, бесфильтровый, без выцветания
DLP-проекторы BenQ обеспечивают неизменную яркость, резкость и совершенство изображения за счет отсутствия выцветания и нечувствительности к пыли. В то время как чудодейственные микрозеркала выполняют свою волшебную работу с минимальным тепловыделением, практически герметичный DLP-механизм решает проблему пыли и защищает DLP-чип и все внутренние детали без использования фильтров. Как и в любых других проекторах, вам придется периодически менять лампу, но в отличие от проекторов, не оснащенных технологией DLP, у которых даже после замены лампы изображение выглядит хуже, у DLP-проекторов BenQ качество картинки будет вновь первозданным.
DLP-проектор BenQ
Оригинальный цвет
После 2000 часов эксплуатации
После установки новой лампы
Проектор без технологии DLP
Оригинальный цвет
После 2000 часов эксплуатации
После установки новой лампы

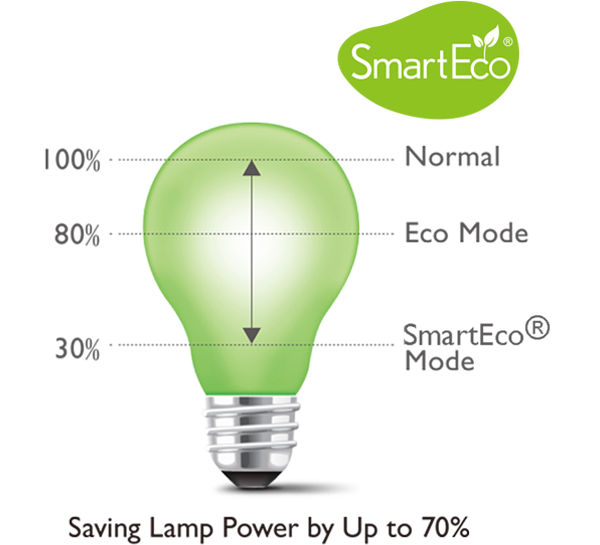

Лучшая в своем классе технология энергосбережения позволяет снижать энергопотребление лампы на 70%, а расходы — на 50%

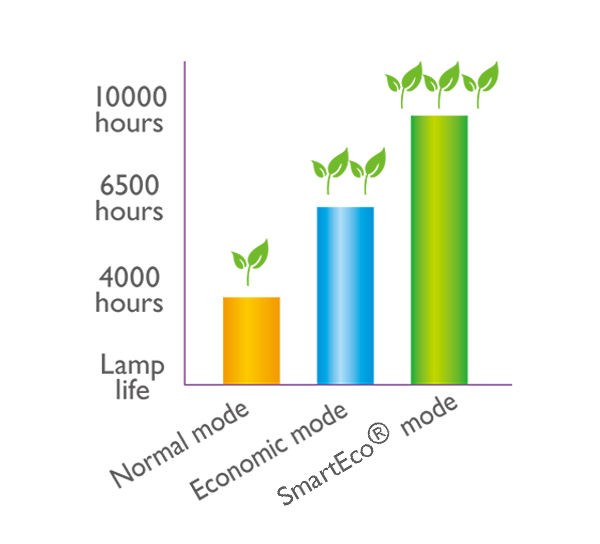

Эксклюзивная технология BenQ SmartEco™ сокращает энергопотребление на 70% и продлевает срок службы лампы на 160% по сравнению с проекторами, не оснащенными технологией DLP. Экономия энергии означает экономию денег. Технология BenQ SmartEco™ позволит сократить расходы на электроэнергию.
Неизменно великолепная резкость и точность изображения
При пристальном рассмотрении великолепных цветов этого проектора бросается в глаза невероятная четкость и резкость деталей. Благодаря высокому уровню контрастности, DLP-проекторы BenQ отличаются беспрецедентной четкостью мелкого текста и деталей.
Высокий коэффициент полезного наполнения изображения — четкие детали и легко читаемый текст
Обладая самым высоким в своем классе коэффициентом полезного наполнения изображения, DLP-проекторы BenQ проецируют больше света в каждый отдельный пиксель, что позволяет достичь высокой четкости и читаемости мелкого текста и деталей. И поскольку высокий коэффициент полезного наполнения изображения минимизирует черные границы вокруг каждого пикселя, тем самым устраняется ужасный «эффект решетки», и вместо пикселезированной графики на экране появляются красивые изображения.
Технология BenQ SmartEco™ — еще более контрастное изображение
Эксклюзивная технология BenQ SmartEco™ — оригинальное решение, повышающее качество изображения. Эта технология в автоматическом режиме регулирует яркость лампы в зависимости от контента, увеличивая яркость и контраст для достижения максимально возможного качества изображения. Таким образом DLP-проекторы BenQ способны воспроизводить более глубокий и естественный черный цвет, повышая контрастность изображения, что положительно сказывается на читаемости текста и различимости мелких деталей.
DLP-проектор BenQ с режимом SmartEco
DLP-проектор BenQ
Проектор без технологии DLP
Подробнее о домашних кинотеатрах
Как выбрать идеальный проектор для домашнего кинотеатра?
Максимальное удовольствие от просмотра кино на огромном экране в ограниченном пространстве. Проектор для домашнего кинотеатра — идеальное решение для любителей кино. Выбрать идеальный проектор для просмотра фильмов, игр и семейных развлечений проще простого. Нужно выполнить всего три шага, чтобы подобрать подходящий проектор для незабываемых впечатлений от просмотра контента и качественного семейного отдыха.
BenQ CinematicColor: в чем заключается данная технология?
В проекторах BenQ для домашнего кинотеатра воплощается наше стремление к передаче зрителю «истинных эмоций через истинные цвета». Благодаря стараниям наших инженеров, сертифицированных по стандартам THX и ISF, проекторы BenQ обеспечивают 100% соответствие цветопередачи стандарту Rec. 709, что является гарантией воспроизведения идеально насыщенного и реалистичного цвета.
Что такое проекционная технология DLP компании BenQ?
Технология цифровой обработки света (Digital Light Processing — DLP), которая в 2015 г. принесла своему создателю Премию Американской киноакадемии за заслуги (статуэтку «Оскар»), занимает ведущее положение среди проекционных технологий и используется в 90% цифровых кинозалов и во всех кинотеатрах IMAX в мире. Технология DLP используется в перспективных трехмерных игровых устройствах, высокотехнологичных телематических устройствах с функцией проецирования информации на экран и, конечно же, в самых эффектных проекторах на планете. В то время как на долю технологии DLP приходится более 50% мирового рынка проекторов, бренд BenQ занимает первое место по продажам DLP-проекторов, демонстрируя непревзойденные показатели эффективности.
