Описание интерфейса RS-232, формат используемых разъемов и назначение выводов, обозначения сигналов, протокол обмена данными.
Общее описание
Интерфейс RS-232, совсем официально называемый «EIA/TIA–232–E», но более известный как интерфейс «COM-порта», ранее был одним из самых распространенных интерфейсов в компьютерной технике. Он до сих пор встречается в настольных компьютерах, несмотря на появление более скоростных и «интеллектуальных» интерфейсов, таких как USB и FireWare. К его достоинствам с точки зрения радиолюбителей можно отнести невысокую минимальную скорость и простоту реализации протокола в самодельном устройстве.
Физический интерфейс реализуется одним из двух типов разъемов: DB-9M или DB-25M, последний в выпускаемых в настоящее время компьютерах практически не встречается.
Назначение выводов 9-контактного разъема
Назначение выводов 25-контактного разъема
Из таблиц видно, что 25-контактный интерфейс отличается наличием полноценного второго канала приема-передачи (сигналы, обозначенные «#2»), а также многочисленных дополнительных управляющих и контрольных сигналов. Однако, часто, несмотря на наличие в компьютере «широкого» разъема, дополнительные сигналы на нем просто не подключены.
ВЫГОРАНИЕ HDMI ПОРТОВ В ТВ БОКСАХ, КАК ЭТОГО ИЗБЕЖАТЬ? HDMI ЗАЩИТА
Электрические характеристики
Логические уровни передатчика: «0» – от +5 до +15 Вольт, «1» – от -5 до -15 Вольт.
Логические уровни приемника: «0» – выше +3 Вольт, «1» – ниже -3 Вольт.
Максимальная нагрузка на передатчик: входное сопротивление приемника не менее 3 кОм.
Данные характеристики определены стандартом как минимальные, гарантирующие совместимость устройств, однако реальные характеристики обычно существенно лучше, что позволяет, с одной стороны, питать маломощные устройства от порта (например, так спроектированы многочисленные самодельные data-кабели для сотовых телефонов), а с другой – подавать на вход порта инвертированный TTL-уровень вместо двуполярного сигнала.
Описание основных сигналов интерфейса
CD – Устройство устанавливает этот сигнал, когда обнаруживает несущую в принимаемом сигнале. Обычно этот сигнал используется модемами, которые таким образом сообщают хосту о обнаружении работающего модема на другом конце линии.
RXD – Линия приема хостом данных от устройства. Подробно описана в разделе «Протокол обмена данными».
TXD – Линия передачи хостом данных к устройству. Подробно описана в разделе «Протокол обмена данными».
DTR – Хост устанавливает этот сигнал, когда готов к обмену данными. Фактически сигнал устанавливается при открытии порта коммуникационной программой и остается в этом состоянии все время, пока порт открыт.
DSR – Устройство устанавливает этот сигнал, когда включено и готово к обмену данными с хостом. Этот и предыдущий (DTR) сигналы должны быть установлены для обмена данными.
RTS – Хост устанавливает этот сигнал перед тем, как начать передачу данных устройству, а также сигнализирует о готовности к приему данных от устройства. Используется при аппаратном управлении обменом данными.
Почему так медленно?! | Объясняем всё про порты LAN и USB в телевизорах
CTS – Устройство устанавливает этот сигнал в ответ на установку хостом предыдущего (RTS), когда готово принять данные (например, когда предыдущие присланные хостом данные переданы модемом в линию или есть свободное место в промежуточном буфере).
RI – Устройство (обычно модем) устанавливает этот сигнал при получении вызова от удаленной системы, например при приеме телефонного звонка, если модем настроен на прием звонков.
Протокол обмена данными
В протоколе RS-232 существуют два метода управления обменом данных: аппаратный и программный, а также два режима передачи: синхронный и асинхронный. Протокол позволяет использовать любой из методов управления совместно с любым режимом передачи. Также допускается работа без управления потоком, что подразумевает постоянную готовность хоста и устройства к приему данных, когда связь установлена (сигналы DTR и DSR установлены).
Аппаратный метод управления реализуется с помощью сигналов RTS и CTS. Для передачи данных хост (компьютер) устанавливает сигнал RTS и ждет установки устройством сигнала CTS, после чего начинает передачу данных до тех пор, пока сигнал CTS установлен. Сигнал CTS проверяется хостом непосредственно перед началом передачи очередного байта, поэтому байт, который уже начал передаваться, будет передан полностью независимо от значения CTS. В полудуплексном режиме обмена данными (устройство и хост передают данные по очереди, в полнодуплексном режиме они могут делать это одновременно) снятие сигнала RTS хостом означает его переход в режим приема.
Программный метод управления заключается в передаче принимающей стороной специальных символов остановки (символ с кодом 0x13, называемый XOFF) и возобновления (символ с кодом 0x11, называемый XON) передачи. При получении данных символов передающая сторона должна соответственно остановить передачу или возобновить ее (при наличии данных, ожидающих передачи). Этот метод проще с точки зрения реализации аппаратуры, однако обеспечивает более медленную реакцию и соответственно требует заблаговременного извещения передатчика при уменьшении свободного места в приемном буфере до определенного предела.
Синхронный режим передачи подразумевает непрерывный обмен данными, когда биты следуют один за другим без дополнительных пауз с заданной скоростью. Этот режим COM-портом не поддерживается.
Асинхронный режим передачи состоит в том, что каждый байт данных (и бит контроля четности, в случае его наличия) «оборачивается» синхронизирующей последовательностью из одного нулевого старт-бита и одного или нескольких единичных стоп-битов. Схема потока данных в асинхронном режиме представлена на рисунке.
Один из возможных алгоритмов работы приемника следующий:
- Ожидать уровня «0» сигнала приема (RXD в случае хоста, TXD в случае устройства).
- Отсчитать половину длительности бита и проверить, что уровень сигнала все еще «0»
- Отсчитать полную длительность бита и текущий уровень сигнала записать в младший бит данных (бит 0)
- Повторить предыдущий пункт для всех остальных битов данных
- Отсчитать полную длительность бита и текущий уровень сигнала использовать для проверки правильности приема с помощью контроля четности (см. далее)
- Отсчитать полную длительность бита и убедиться, что текущий уровень сигнала «1».
- Вернуться к ожиданию начала следующего байта данных (шаг 1)
Протокол имеет ряд переменных параметров, которые должны быть приняты одинаковыми на стороне приемника и на стороне передатчика для успешного обмена данными:
- Скорость обмена данными задается в битах в секунду, определяя длительность одного бита, выбирается из ряда стандартных значений (300, 1200, 2400, 4800, 9600, 19200, 38400, 57600), но могут быть и нестандартными, если поддерживаются обеими сторонами;
- Количество бит данных может быть от 4 до 8;
- Контроль четности может быть четным («even», когда общее число единичных битов в принятых данных, включая сам бит четности, должно быть четным), нечетным («odd», когда общее число единичных битов в принятых данных, включая сам бит четности, должно быть четным) или вообще отсутствовать;
- Длина стоп-бита может составлять одну, полторы или две длительности бита.
Источник: denvo.ru

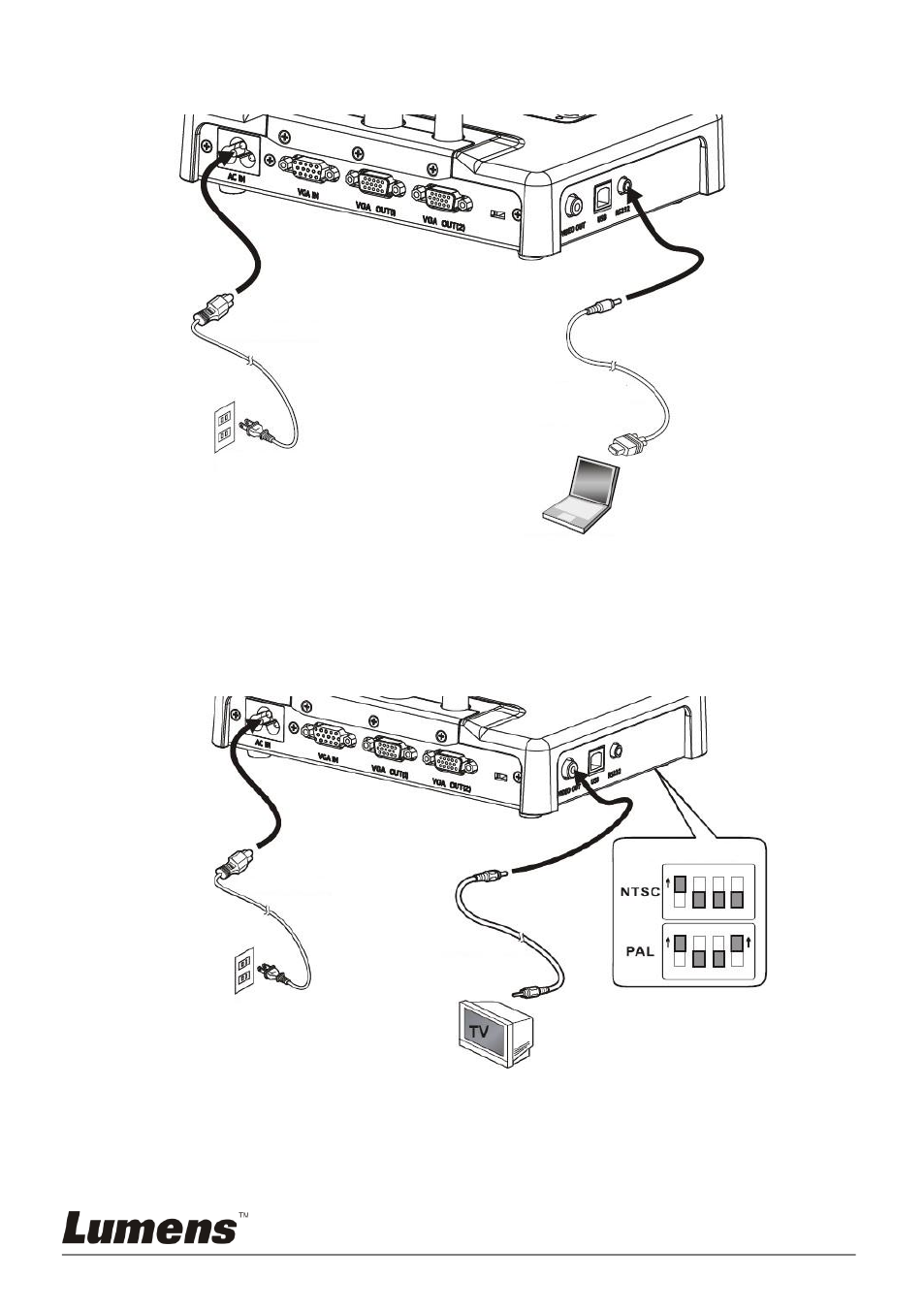

Подключение к компьютеру по порту rs232, Подключение к телевизору, 7 подключение к компьютеру по порту rs232 – Инструкция по эксплуатации Lumens Technology DC211
После подключения кабеля RS232 можно использовать команды
протокола RS232.
Подключение к телевизору
США, Канада, Мексика, Панама, Чили, Япония, Тайвань,
Корея и Филиппины.
Другие страны и регионы.
Шнур питания
Сетевая розетка
Адаптер RS232
Шнур питания
Сетевая розетка
Источник: www.manualsdir.ru
COM порт на материнской плате — для чего?
Привет ребята
Сразу коротко ответ:
COM порт на материнской плате — устаревший порт, использовался для подключения терминалов, мышки, модема, принтеров, плоттеров, или просто чтобы соединить два ПК. Сегодня иногда используется в промышленном оборудовании.
PS: это реально оч старый разьем. Он медленный. На современных материнских платах его нет. Основной сильный плюс — он может передавать данные по кабелю длиной в несколько десятков метров. Поэтому он бывает используется для подключения специального промышленного оборудования к ПК.
Разбираемся
- COM порт это интерфейс стандарта RS-232, который использовался раньше для подключения терминалов (VAX/VMS), мышки, модема, принтеров и плоттеров, цифровых фотоаппаратов, а также просто чтобы соединить два компьютера. Сейчас он может использоваться например для подключения ИБП, кассовых аппаратов, программаторов, системам диагностики (к примеру автомобильных). Еще COM порт часто используется в научной/промышленной технике как стандартный способ соединения цифровых устройств и подключению их к ПК.
- COM это последовательный порт. Почему? Данные передаются по одному биту, последовательно бит за битом. На самом деле Ethernet, FireWire и USB тоже используют такой тип передачи данных.
- На современных материнских платах COM-порт это уже редкость, он обладает низкой скоростью, имеет крупный размер (в ноутбуках его не очень практично использовать), требует высокий отклик системы и драйвера.
- Но есть один сильный плюс у COM-порта — он может работать по кабелю длиной в несколько десятков метров, в то время, как USB — максимум пять метров.
Расположение COM-порта на материнской плате:
На современных материнках бывает COM-порт, но он идет внутренний и сделан в виде специального разьема, к которому уже подключается полноценный COM-порт:
Это сделано как раз на тот случае, если вдруг понадобиться COM-порт. В комплекте с материнкой такой по идее должен идти еще внешний COM-кабель для подключения в этот разьем.
