Актуальность работы о построении систем коллективного приема сигналов эфирного телевизионного вещания определяется Федеральным законом «О связи» (в части обеспечения целостности, устойчивости и безопасности функционирования систем и сетей подачи сигналов эфирного цифрового телевизионного вещания) и Федеральной целевой программой «Развитие телерадиовещания в Российской Федерации на 2009 – 2018 годы» (в части создания условий для обеспечения возможности приёма населением эфирного цифрового телевизионного сигнала в зонах «радиотени»).
В 2019 году заканчивается процесс отключения аналогового эфирного телевизионного вещания. При этом, благодаря комбинации цифрового эфирного телевидения, спутникового, кабельного и IP телевидения, а также ОТТ-сервисов, практически все население РФ имеет техническую возможность принимать 20 и более телеканалов в цифровом качестве.
1. Общие положения
При внедрении ЦТВ наиболее острым является вопрос разработки и создания системы приема цифровых ТВ программ. При построении данной системы на первый план выступают такие соображения как простота технической реализации и экономическая эффективность, минимизация временных затрат на создание системы и надежность ее элементов.
Оцифровка VHS в 2023 через сквозной канал miniDV
Для решения задачи обеспечения населения Российской федерации услугами цифрового эфирного телевизионного вещания (особенно это касается населения, проживающего на границах и вне зон обслуживания радиосигналами телевизионных передатчиков или в зонах «радиотени») на первый план выступают соображения создания на этих территориях систем коллективного приема цифровых программ, распространяемых в региональном эфире.
В связи с принятым решением о переходе Российской Федерации на стандарты цифрового ТВ вещания второго поколения [1, 2] возникли задачи актуализации и модернизации действующих национальных стандартов на системы DVB первого поколения (в части отражения в них специфики применения систем DVB второго поколения), а также подготовки новых национальных стандартов, распространяющих свое действие исключительно на системы второго поколения, в том числе на систему эфирного цифрового вещания DVB — T 2.
Была поставлена задача разработки стандарта на системы коллективного приема, предназначенные для приема радиосигналов эфирного цифрового телевизионного вещания второго поколения DVB — T 2 и распределения этих радиосигналов по кабелю в жилых и общественных зданиях, находящихся на границах и вне зон обслуживания радиосигналами телевизионных передатчиков или в зонах «радиотени».
В таблице 1 приведены принципиально возможные варианты формирования сигналов, которые могут распределяться в системе коллективного приема.
Таблица 1 – Варианты формирования распределяемого сигнала
* — вариант с возможностью трансмодуляции и частотного конвертирования;
**- вариант без трансмодуляции и частотного конвертирования
Вариант 1 ( DVB — T 2 → PAL / SECAM ) рассчитан на использование устарелого аналогового приемного парка, требует для своей реализации демодуляции цифровых сигналов принимаемых мультиплексов с последующей аналоговой модуляцией сигналов (при этом число аналоговых модуляторов должно быть равно числу каналов, вошедшему в демодулируемые мультиплексы). Данный вариант сложен в реализации, требует больших капитальных затрат и не соответствует современным тенденциям цифровизации.
Как правильно принимать сигнал цифрового телевидения DVB-T2
Вариант 2 ( DVB — T 2 → DVB — C ) широко используется в мировой и отечественной практике, требует для своей реализации демодуляции сигналов DVB — T 2 и последующей модуляции по стандарту DVB — C (в данном варианте число демодуляторов равно числу модуляторов). Выигрыш в помехоустойчивости и скорости потока, который может быть получен при этом преобразовании, не существенен для решения задачи коллективного кабельного приема при небольшом числе физических радиоканалов, распределяемых в сети. Данный вариант сложен в реализации и требует затрат на приобретение модемов.
Вариант 3 ( DVB — T 2 → DVB — C 2) требует для своей реализации демодуляции сигналов DVB — T 2 и последующей модуляции по стандарту DVB — C 2 [3]. Данный вариант позволяет, в принципе, увеличить скорость распределяемых потоков по сравнению со скоростью принимаемых потоков. Однако получаемый при этом выигрыш не является решающим для решения задачи коллективного кабельного приема при небольшом числе физических радиоканалов, распределяемых в сети. Кроме того, необходимо учитывать тот факт, что в настоящее время в распоряжении абонентов и в торговой сети есть лишь небольшое число телевизионных приемников и приставок STB , поддерживающих работу со стандартом DVB — C 2. Данный вариант сложен в реализации и требует затрат на приобретение модемов.
Вариант 4 ( DVB — T 2 → DVB — T 2 с возможностью трансмодуляции и частотного конвертирования) требует для своей реализации демодуляции сигналов DVB — T 2 и последующей модуляции в том же стандарте, но с другими параметрами модуляции. Выигрыш в помехоустойчивости и скорости потока, который, в принципе, может быть получен при этом преобразовании, не существенен для решения задачи коллективного кабельного приема при небольшом числе мультиплексов.
Вариант 5 ( DVB — T 2 → DVB — T 2 без трансмодуляции и частотного конвертирования) не требует для своей реализации никаких преобразований сигналов, кроме прямого усиления и допускает сквозную передачу принятых сигналов DVB — T 2 через распределительную сеть. По сложности реализации этот вариант наиболее прост и требует минимальных капитальных затрат. Кроме того, этот вариант в настоящее время широко используется для реализации систем ТВ приема в коттеджах и частных домах.
Таким образом, наиболее предпочтительным для построения системы коллективного приема с точки зрения сложности реализации, минимизации капитальных затрат и решения вопросов устойчивости функционирования системы является вариант сквозной передачи принимаемых сигналов DVB — T 2 через распределительную сеть в неизменном виде (без трансмодуляции и частотного конвертирования) с возможностью приема на любые DVB — T 2 приемники.
Системы коллективного приема сигналов эфирного цифрового телевизионного вещания должны обеспечивать возможность приема и распределения радиосигналов вещательного телевидения в стандартных телевизионных каналах по ГОСТ 7845 в диапазонах IV и V (470 — 862 МГц).
В зависимости от сложности сети и количества обслуживаемых абонентов системы коллективного приема [4] могут подразделяться на категории в соответствии с данными таблицы 2.
Таблица 2 – Классификация систем коллективного приема
Характеристика системы (категория) *
Область применения
(число пользователей)
Система коллективного приема на одно направление распределения (категория 1)
Небольшие жилые или общественные здания (до 100)
Крупная система коллективного приема на несколько направлений распределения (категория 2)
Большие жилые и общественные здания, несколько близко стоящих зданий (до 5000)
* Классификация систем коллективного приема условна: область применения, характеристики системы и число пользователей могут быть изменены в процессе эксплуатации.
2. Структура системы
- Системы коллективного приема представляют собой совокупность технических средств, предназначенных для приема и распределения в жилых и общественных зданиях радиосигналов цифрового телевизионного вещания стандарта DVB-T2, поступающих с выхода приемной антенны.
- Совокупность приемного оборудования и линейной сети, обеспечивающие прием и передачу радиосигналов цифрового телевизионного вещания в системе коллективного приема, образует распределительную сеть.
- Приемное оборудование (ПО), обеспечивающее частотную селекцию, усиление и распределение входных радиосигналов системы, состоит из антенного усилителя, канальных усилителей и выходного распределителя (см.рисунок 1). Сигналы ПО подаются на входы линейной сети (ЛС).
- Совокупность технических средств, устройств и кабельных линий, обеспечивающих передачу радиосигналов цифрового телевизионного вещания между выходом ПО и выходами абонентских розеток, образует линейную сеть.
- Входом распределительной сети является вход ПО, выходом распределительной сети являются выходы абонентских розеток.
- Основными компонентами ЛС являются магистральные и домовые усилители, распределители, ответвители, абонентские розетки и т.д.

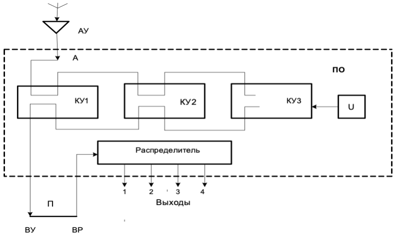

АУ – антенный усилитель; КУ – канальные усилители; ВУ – выходы усилителей; ВР – вход распределителя; П – перемычка; U – источник питания КУ
Рисунок 1 — Приемное оборудование (ПО) системы коллективного приема
3. Технические требования к системам коллективного приема
3.1. Требования к элементам распределительной сети:
Таблица 3 — Требования к элементам распределительной сети
Классификация систем коллективного приема и условные графические обозначения элементов распределительной сети
Основные технические требования к антенному оборудованию систем коллективного приема
Классификация и основные технические требования к усилительному оборудованию распределительных сетей
Основные технические требования к пассивному оборудованию распределительных сетей
Коаксиальные кабели, используемые в распределительных сетях
Волоконно-оптические кабели, используемые в распределительных сетях
Требования к коэффициенту готовности распределительной сети
Перечень параметров, определяющих качество и помехоустойчивость приема радиосигналов системы DVB-T2 в распределительной сети
Методика оценки качества декодированных изображений и звукового сопровождения
Перечень и параметры средств измерений, используемых при настройке и проверке распределительной сети
Перечень основных технических требований к антенному оборудованию систем коллективного приема приведен в таблице 4.
Таблица 4 – Требования к антенному оборудованию
Диапазон частот, МГц
Наличие встроенного усилителя
Источник: www.broadcasting.ru
