Dp разъем монитора что это

Содержание

Привет, друзья! Давайте ненадолго оторвемся от настройки роутеров и Wi-Fi. Поговорим на общую техническую тему, которая, я уверена, будет интересна многим нашим подписчикам и гостям. Речь пойдет о том, как подключить монитор к компьютеру через HDMI-интерфейс.

Если по ходу чтения будут вопросы или что-то не получится, обязательно пишите в комментарии, которые всегда открыты для всех наших читателей.

Интерфейсы подключения

Для начала расскажу, какие вообще бывают варианты подключения монитора к системному блоку (а точнее к материнской плате):

Дополнительный» монитор

Рассмотрим ситуацию, когда вы подключили один дисплей через HDMI, но нужен еще один экран. Посмотрите внимательно на разъемы на материнке. Кроме HDMI там наверняка есть еще VGA и/или DVI. Проверьте, какой интерфейс дополнительно присутствует на мониторе. Подключите через него второе устройство для просмотра картинки.

Если разъемы не совпадают, купите переходник.

ЧТО ТАКОЕ HDMI 2.1? | РАЗБОР

Возможные проблемы

О том, как разъем подключения влияет на качество картинки, рассказывается в следующем видео:

Здесь хочу рассказать о проблемах с разрешением экрана и цветами, с которыми можно столкнуться при подключении монитора к компьютеру через HDMI-интерфейс. Дело в том, что изначально этот стандарт был предназначен для соединения бытовой техники, а не компьютерной.

Например, на телевизорах, которые передают аналоговое изображение, есть режим Overscan, который маскирует искажения на границах кадров – увеличивается картинка, а края обрезаются. Когда же мы подключаем дисплей к компьютеру, драйверы видеокарты могут включить режим компенсации вылета развертки, что даст нам уменьшение картинки и черные, незадействованные площади по краям. Чтобы этого избежать, нужно отключить эту функцию в драйвере видеокарты.

Еще одна проблема – искажение цветов. Бытовая техника использует ограниченный диапазон цветовых значений, а компьютерная техника – полный. Поэтому при подключении монитора к компьютеру по HDMI могут быть такие неприятности:

Сужение изображения, серые точки вместо черных, неинтенсивные цвета;
Мало цветовых градаций;
Резкие цвета.

Здесь поможет только настройка диапазона RGB. Подобная функция есть в драйвере видеокарт Nvidia и AMD.

Теперь хочу обнадежить нашего читателя. С подобными проблемами вряд ли придется столкнуться, если у вас современная компьютерная техника.

Если остались вопросы, добро пожаловать в комментарии! Ответим быстро и постараемся помочь! А я прощаюсь, до встречи на нашем портале!

Подключать монитор к компьютеру должен уметь каждый пользователь ПК. Поскольку рано или поздно возникнет необходимость купить новый монитор или просто переставить компьютер в другое место. В такой ситуации необходимо уметь отключить и подключить монитор к компьютеру. В данной статье мы расскажем о том, как это сделать.

Способы подключения монитора к компьютеру

Монитор можно подключать с помощью DVI интерфейса . Данный вариант используется чаще всего. Если ваш компьютер оснащен несколькими интерфейсами, то вы должны использовать в первую очередь DVI, так как он обеспечивает наиболее качественную картинку.

Видеовыход DVI интерфейса:

Монитор можно подключать с помощью интерфейса VGA. Интерфейс VGA считается устаревшим. Его стоит использовать только в случае отсутствия DVI или HDMI выхода, а также в тех случаях когда подключаемый монитор не поддерживает другие интерфейсы.

Монитор можно подключать с помощью HDMI интерфейса. Данный вариант предназначен для подключения телевизора к компьютеру, но если очень нужно, то его можно использовать и для подключения монитора. Поскольку ноутбуки редко оснащаются видеовыходом DVI, то HDMI чаще всего используется для подключения монитора к ноутбукам.

Процесс подключения монитора к компьютеру

Итак, если вы не знаете, как подключить монитор к компьютеру, то в первую очередь осмотрите заднюю панель вашего компьютера. Скорее всего, в нижней части задней панели системного блока вы найдете видеовыходы (DVI или VGA выход, а также HDMI).

Если вы нашли видеовыходы в нижней части системного блока, то это видеовыходы видеокарты, и их нужно использовать в первую очередь. Если в нижней части системного блока нет видеовыходов, то это значит, что компьютер не оснащен отдельной видеокартой и использует встроенную графику. В таком случае вы должны использовать видеовыходы в верхней части системного блока (это видеовыходы на материнской плате).

После этого осмотрите заднюю часть монитора. Сейчас довольно трудно найти монитор без DVI входа. Но в некоторых самых дешевых или старых моделях он может отсутствовать. Если на вашем компьютере есть DVI выход, но на мониторе нет DVI входа, то для подключения монитора вам придется использовать VGA выход на компьютере и VGA вход на мониторе. Если на компьютере есть только DVI выход, а на мониторе только VGA вход, то вы можете воспользоваться переходником.

Но, в большинстве случаев, подобные проблемы не встречаются. Как правило, на мониторе есть как DVI, так и VGA вход, и выбор видеоинтерфейса для подключения монитора зависит только от того, какие видеовыходы есть на вашем компьютере.

Еще по теме: Монитор то включается то выключается

Для того чтобы подключить монитор к компьютеру при помощи DVI или VGA интерфейса, вам нужно соединить видеовыход на компьютере и видеовход на мониторе с помощью DVI или VGA кабеля (в зависимости от того, какой интерфейс вы используете). После подключения необходимо закрутить два винта, которые находятся по бокам DVI и VGA кабеля.

Эти винты имеют пластмассовые наконечники и закручиваются руками. Если не зафиксировать подключение с помощью винтов, то кабель может иметь плохой контакт, что приводит к появлению мерцания на мониторе.

Если вы используете HDMI интерфейс, то закручивать винтов не нужно, поскольку данный кабель не оснащен такой функцией. В этом случае вам нужно просто воткнуть HDMI кабель в HDMI выход на компьютере и HDMI вход на мониторе.

Один из самых частых вопросов при подключении монитора к компьютеру — это разобраться с многообразием разъемов, сделать правильный выбор кабеля, чтобы все работало (особенно сложно, если на мониторе имеется сразу несколько интерфейсов) . То ли дело раньше, есть один VGA везде: все просто и понятно . Но со временем (после появления мониторов с высокими разрешениями), его возможностей стало недостаточно, и стали выходить новые интерфейсы.

Вообще, сейчас на мониторах чаще всего можно встретить интерфейсы DVI, Display Port или HDMI. Причем, они все в свою очередь подразделяются еще на несколько видов (если можно так сказать). Еще сложнее обстоит дело, если на мониторе одни интерфейсы, а на ПК совсем другие. Немудрено и запутаться.

В этой статье попробую «разобрать» весь этот клубок, и ответить на типовые и наиболее частые вопросы по этой проблеме.

И так, ближе к делу.

Разъемы мониторов для подключения к компьютеру

HDMI (представлены разные виды)

Один из самых востребованных и популярных интерфейсов на сегодняшний день. Встречается на подавляющем большинстве ноутбуков и компьютеров (также часто можно встретить на планшетах). Подходит для подключения мониторов, ТВ (и ТВ приставок), проекторов и пр. видео-техники.

передает как аудио-, так и видео-сигнал (одновременно). В этом плане это большой плюс интерфейсу: не нужны лишние кабели, чтобы передавать аудио-сигнал;
полная поддержка FullHD (1920×1080) разрешения, с 3D эффектами. Максимальное поддерживаемое разрешение до 3840×2160 (4K);
длина кабеля может достигать 10 метров, что достаточно в большинстве случаев (с использованием усилителей-повторителей — длину кабеля можно увеличить до 30 метров!);
имеет пропускную способность от 4,9 (HDMI 1.0) до 48 (HDMI 2.1) Гбит/с;
в продаже имеются переходники с HDMI на DVI и обратно (очень актуально для совместимости старых и новых устройств между собой);
у HDMI есть несколько тип-разъемов: HDMI (Type A), mini-HDMI (Type C), micro-HDMI (Type D) (см. фото выше). На ноутбуках/ПК чаще всего используется классический тип размера — HDMI (Type A). Micro и Mini встречаются в портативной технике (в планшетах, например).

Если у вас на мониторе и системном блоке (ноутбуке) есть HDMI — то все подключение будет сводиться к покупке кабеля «HDMI-HDMI» (который можно купить в любом компьютерном магазине).

Обращаю внимание, что перед подключением по HDMI — обязательно выключите оба устройства (и ПК, и монитор). Порт может сгореть, если этого не сделать.

Классический HDMI кабель

Display Port

Display Port и Mini Display Port

Новый и достаточно быстро набирающий популярность интерфейс (конкурент HDMI). Позволяет подключать сразу несколько мониторов, поддерживает 4K разрешение, 3D изображение. Есть два типоразмера: классический и Mini Display Port (на обычных ноутбуках и мониторах встречается первый вариант, см. фото выше).

одновременно передается как аудио- так и видео-сигналы;
максимальная длина кабеля Display Port может достигать 15 метров;
скорость передачи данных до 21,6 Гбит/с;
позволяет получить разрешение до 3840 х 2400 при 60 Гц; или 2560 х 1600 точек при 165 Гц; или можно подключать сразу два монитора с разрешением 2560 х 1600 точек и частотой 60 Гц.
обратите внимание, что помимо классического Display Port есть другой форм-фактор: Mini Display Port.
кстати, размер разъёма Mini Display Port примерно в 10 раз меньше, чем у разъёма DVI (о нем ниже в статье) !
у интерфейса есть небольшая «защелка», надежно фиксирующая кабель при подключении к порту.

Этому интерфейсу уже почти 20 лет, а до сих пор пользуется широкой популярностью (вышел в 1999 г.). В свое время серьезно улучшил качество изображения на экране.

Максимальное разрешение равно 1920 х 1080 пикселям (однако, некоторые дорогие видеокарты могут передавать данные в двухканальном режиме (dual link) и разрешение может достигать 2560 х 1600 пикселей).

через разъем DVI передается только изображение* (аудио-сигнал придется передавать по другим каналам);
разрешение до 1920×1200 точек при длине кабеля до 10,5 м; разрешение 1280×1024 точек при длине кабеля до 18 м; в двухканальном режиме передачи данных — до 2560 х 1600 точек.
есть три вида DVI: DVI-A Single Link — аналоговая передача; DVI-I — аналоговая и цифровая передачи; DVI-D — цифровая передача.
различные разъемы и их конфигурация (DVI-A, DVI-D, DVI-I)- совместимы между собой.
обратите внимание, что у этого стандарта чаще наблюдаются помехи: например, если рядом с кабелем находятся другие приборы, излучающие электромагнитный сигнал (телефон, принтер и пр.). Также подобное может происходить из-за плохого экранирования кабеля;
в продаже есть множество переходников с VGA на DVI и обратные;
разъем DVI достаточно габаритный, больше

в 10 раз, чем Mini Display Port (компания Apple даже выпускала Mini DVI, но большой популярности он не сыскал. ) .

Еще по теме: Как сделать живые обои на 2 монитора

* Передача звука возможна, если у вас и видеокарта, и кабель (переходник), и сам монитор поддерживают цифровой стандарт DVI-D.

VGA (D-Sub)

Этот стандарт был разработан уже в далеком 1987 г. Несмотря на это, до сих пор пользуется большой популярностью, используется в основном для простых проекторов, видео-приставок, небольших офисных мониторов (где не требуется высокое разрешение и очень качественное изображение). Официально поддерживается разрешение до 1280×1024 пикселей, а потому многие «пророчат» скорое затмение этому интерфейсу.

Лично мое мнение: многие рано «хоронят» этот интерфейс, ведь благодаря сотням миллионам устройств, которые были выпущены за эти 30 лет, VGA «переживет» некоторые современные.

передает только видео-сигнал (для аудио необходимо использовать другие каналы);
максимальное разрешение до 1280×1024 пикселей, при частоте обновления кадров 75 Гц (в некоторых случаях удается работать и при большем разрешение, но официально это не гарантируется, к тому же возможно ухудшение качество изображения) ;
есть множество переходников VGA на HDMI, VGA на Display Port, VGA на DVI и обратные;
несмотря на «моральное» устаревание — интерфейс поддерживается множеством аудио- и видео-техники, и до сих пор еще пользуется широким спросом.

Подключение монитора к компьютеру: что выбрать DVI, HDMI, VGA, DP?

Рейтинги лучших мониторов

Подключение монитора к ПК может осуществляться посредством разных видов разъемов. От используемых портов будет зависеть возможность подсоединения конкретных устройств, а также выбор кабеля.

Какие разъемы бывают для подключения монитора?

Для подсоединения монитора могут использоваться следующие интерфейсы:

Аналоговый интерфейс, рассчитанный на простые мониторы с низким разрешением. Если увеличивать разрешение, то отображение может значительно ухудшиться.
Цифровой разъем, передающий данные в удобном виде и обеспечивающий неплохое качество. Совместим с более старым интерфейсом VGA. Качество при использовании разъема зависит от характеристик видеоплаты. Одноканальный разъем гарантирует разрешение 1920*1080, тогда как двухканальный способен работать с показателем 2560*1600. Для компактных компьютеров специально предусматривается вариант mini-DVI.
HDMI. Еще один цифровой интерфейс, способный передавать изображение в высоком разрешении. Универсальное решение, применяемое не только в мониторах для компьютеров, но и в телевизорах или специальных проигрывателях. Обеспечивает обмен данными без потери качества начального сигнала. Может передавать не только видео, но и аудио.
DisplayPort (DP). Современный интерфейс, с помощью которого соединяются видеокарты с различными мониторами. Причем актуальные версии позволяют подключать одновременно несколько устройств вывода в виде последовательной цепи. Пока что устройств с подобными интерфейсами не так уж много, однако в будущем планируется создавать мониторы именно для DP. Версия DP++ также открывает возможность подсоединения мониторов с HDMI или DVI.

Отдельно стоит отметить возможность подключения некоторых мониторов при помощи современного скоростного разъема USB 3.0. А через специальный адаптер DisplayLink можно подсоединять монитор с разъемами DVI или HDMI к USB разъему ПК или ноутбука.

Еще по теме: Как сделать темнее экран на компьютере монитора

В современных мониторах обычно предусматривается два или три разъема. Причем наиболее популярный интерфейс HDMI присутствует всегда. На премиальных видеокартах для компьютеров предусматривается по два разъема HDMI и DisplayPort и один DVI. Бюджетные видеоадаптеры оснащены интерфейсами VGA, DVI и HDMI.

Что лучше DVI, HDMI, VGA, DP?

Интерфейсы VGA и DVI уже можно отнести к устаревшим. Самое низкое качество картинки характерно именно для VGA подключения. Наиболее современными представляются интерфейсы HDMI и DisplayPort. Причем, чем новее версия конкретного варианта, тем лучше будет итоговое изображение.

Если пользователь предъявляет повышенные требования к качеству картинки и частоте обновления, рекомендуется использовать последние версии DisplayPort. Если же предполагается использовать длинные кабели, то оптимальным решением оказывается интерфейс HDMI.

Очень важно заранее проверять совместимость элементов системы. При этом рассматриваются характеристики используемой видеокарты, кабеля и самого монитора. Все элементы обязаны поддерживать выбранный интерфейс в нужной версии.

На что обратить внимание при выборе кабеля?

Выбор кабеля зависит от способа соединения. При соединении портов DVI-DVI можно использовать кабель длиной до 10 м, тогда как при использовании DVI-HDMI предельная длина сокращается до 5 м. Современные порты DisplayPort и вовсе требуют проводов длиной не более 3 м. Учет описанных рекомендаций позволит получить необходимую скорость и отличное качество. Если же присутствует необходимость передавать сигнал на большие расстояния, потребуется воспользоваться специальным усилителем.

Желательно выбирать экранированные модели кабелей, которые не подвержены влиянию расположенных неподалеку электронных устройств. Некачественный провод может существенно замедлить скорость обмена информацией, что приведет к прерыванию картинки на мониторе.

Дополнительно имеет смысл убедиться в наличии позолоченных контактов в разъемах. Такой вариант обеспечивает стабильную передачу данных и не подвержен негативному воздействию влажной среды. Сниженное сопротивление между соприкасающимися поверхностями гарантирует лучшее качество.

Переходники: использовать или нет?

Если порты на компьютере и мониторе не совпадают, можно воспользоваться специальными переходниками. Чаще всего подобная необходимость обусловлена тем, что пользователь хочет подсоединить новый монитор к старому компьютеру с разъемами VGA или DVI.

Переходники по типу VGA-HDMI, VGA-DVI, DVI-HDMI или DVI- DP стоят не слишком дорого и позволяют комфортно пользоваться сборкой. Но тут важно учитывать некоторые нюансы, связанные с ограничениями для конкретных интерфейсов. В частности, через VGA никак не получится передать звук или изображение в очень высоком качестве.

Источник: topmonitorov.ru

Mini DisplayPort — это то же самое, что DisplayPort?

Мини DisplayPort– это упрощенная версия DisplayPort. Все они являются компьютерной периферией и предназначены для передачи аудио, видео, USB и других форм данных на устройство отображения. Но у них были разные судьбы в своем развитии, так что продолжайте читать.

Что такое Mini DisplayPort

Mini displaport был выпущен Apple в 2008 году для замены порта DVI, поэтому MacBook, MacBook Air, MacBook Pro, iMac, Mac Mini оснащены портами Mini ДП, некоторые ПК, такие как Asus, Microsoft, MSI, Lenovo, Toshiba , HP, Dell также имеют порты Mini ДП. В 2016 году Apple объявила об отказе от Mini ДП в пользу портов USB C. поэтому Mini ДП перестанет обновляться. Последняя версия Mini ДП поддерживает 4K 60 Гц и пропускную способность 8,64 Гбит/с.

Что такое DisplayPort

DisplayPort был разработан VESA в 2006 году для замены портов VGA, DVI и FPD-Link (LVDS). Он используется для подключения видеоисточников или дисплеев и поддерживает аудио, USB и другие формы передачи данных. ДП перешел с версии 1.0 на 1.1, 1.2, 1.2a, 1.3, 1.4, 1.4a на 2.0. Последняя версия ДП 2.0, обновленная в 2021 году, предлагает разрешение до 16k и пропускную способность 80Gbps.

Мини DisplayPort VS DisplayPort

Мы говорим о различиях между Mini ДП и ДП с точки зрения размера и разрешения.

Размер

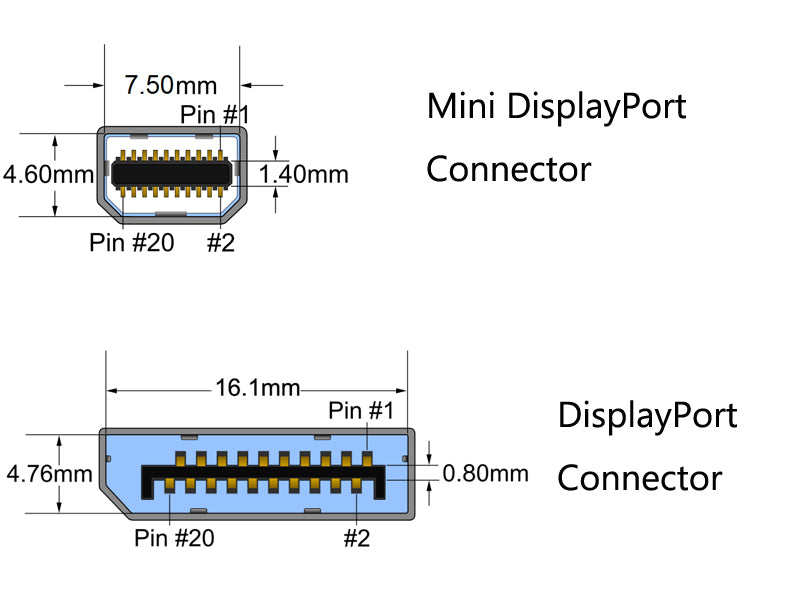

Mini dp vs ДП

Хотя они оба имеют 20 контактов, DisplayPort почти в 1 раз шире, чем Мини DisplayPort по размеру интерфейса.

Разрешение

Мы можем увидеть различные разрешения ДП и Mini ДП в таблице ниже.

ВЕРСИЯ	СПЕЦИФИКАЦИИ	DisplayPort	Мини DisplayPort
ДП1,0, 1,1, 1,1А	Максимальная пропускная способность канала	10,8 Гбит/с	10,8 Гбит/с
	Максимальная пропускная способность полезной нагрузки	8,64 Гбит/с	8,64 Гбит/с
	Максимальное разрешение	3840 x 2160 (4K) / 60 Гц	3840 x 2160 (4K) / 60 Гц
ДП 1,2/1,2 А	Максимальная пропускная способность канала	21,6 Гбит/с	21,6 Гбит/с
	Максимальная пропускная способность полезной нагрузки	17,28 Гбит/с	17,28 Гбит/с
	Максимальное разрешение	3840 x 2160 (4K) / 60 Гц	3840 x 2160 (4K) / 60 Гц
ДП1,3/1,4/1,4 А	Максимальная пропускная способность канала	32,4 Гбит/с	—
	Максимальная пропускная способность полезной нагрузки	25,92 Гбит/с	—
	Максимальное разрешение	5120 x 2880 / 60 Гц 7680 x 4320 / 30 Гц	—
DP2.0	Максимальная пропускная способность канала	80 Гбит/с	—
	Максимальная пропускная способность полезной нагрузки	77,4 Гбит/с	—
	Максимальное разрешение	7680 x 4320 (8K) / 60 Гц / цветность 10 бит / HDR 3840 x 2160 (4K) / 120 Гц / цветность 10 бит / HDR

Когда мне нужен кабель Mini DP и кабель DP?

Если вам нужно отразить или расширить свой ноутбук до одного или двух мониторов. Одно из устройств имеет порт DP или Mini DP. Это когда вам нужен кабель DP или Mini DP.

Могу ли я преобразовать Mini Display Port в обычный Display Port?

Да, в нашей компании есть преобразователи Mini DP в DP, вы также можете преобразовать Mini DP в HDMI, VGA, DVI. то же самое и с ДП.

Вывод

Прежде чем купить кабель для потоковой передачи видео на большой монитор, проверьте, какие порты есть на вашем ноутбуке и мониторе: DP, Mini DP, HDMI, USB C и т. д. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
