Тип акустики: 5.1 * Мощность: 5х 60 Вт + 240 Вт * Частотный диапазон: 42 — 20 000 Гц * Динамики сателлитов: 25 мм + 3,5 дюйма * Динамик сабвуфера: 10 дюймов * Входы: 10х RCA * Дополнительно: пульт ДУ, полный набор качественных кабелей * Размеры: 11,6х20,3×16 см (тыл, фронт); 31,6×11,7х15,7 (центр); 36,7х39,7х48,9 см (сабвуфер) * Общий вес: 30 кг * Цена: 19 000 рублей
Заканчивая тестировать очередную гарнитуру с гордой надписью «звук вокруг из двух динамиков», мы не выдержали и решили, что все, хватит мучить свои уши этой «виртуализацией», пора заказывать нормальный набор 5.1 и наслаждаться настоящим «сурраундом». Пара звонков — и через несколько дней мы уже распаковывали только появившуюся в продаже Edifier S550 Encore.

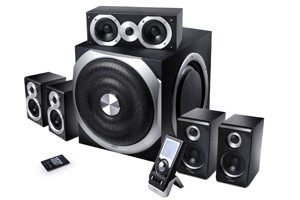

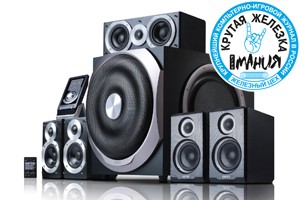

Edifier S550 Encore
Акустика оказалась интересной. Начать хотя бы с того, что комплект собран из двух хорошо известных моделей. Сателлиты приехали с набора Edifier S550, а Сабвуфер (именно так, с заглавной буквы) пожаловал с легендарного 2.1-состава S730 и стал главной достопримечательностью S550 Encore.
Edifier S550 подробности и некоторые настройки.mp4
Этот МДФ-ящик впечатляет еще до того, как его подключишь, — настолько большого саба в компьютерном сегменте мы еще не видели. Только представьте себе, габариты составляют 36,7х39,7х48,9 см — это примерно как восемь поставленных друг на друга PlayStation 4.
Такой, мягко говоря, приличный объем понадобился для того, чтобы внутри себя комфортно чувствовал 10-дюймовый (25,4 сантиметра) динамик. Много это или мало? Скажем так, ближайшие конкуренты в виде Microlab H-600 и Logitech Z906 могут похвастаться всего лишь 8-дюймовыми излучателями, а размер, предложенный Edifier, — это уже из области домашних кинотеатров и автомобильных акустических систем.
Немного теории
На кой черт нужен такой монстр? Все дело в физике. Чем меньше излучатель, тем сильнее его приходится раскачивать для получения звуковой волны. Казалось бы, ничего страшного, но длинный ход подвеса приводит к тому, что в какой-то момент конструкция перестает поспевать за музыкой. То есть, когда приходит время сыграть очередную ноту, низкочастотник еще занимается предыдущей.
А это и падение детальности, и появление каши с характерным гулом. С большими динамиками все проще. Чтобы качнуть воздух, им достаточно слабого, быстро затухающего движения, управлять которым гораздо легче.
Также в плюсах крупных габаритов значится возможность обойтись без понижающего частоту фазоинвертора. К примеру, в S550 Encore ему на замену поставили два пассивных излучателя, позволивших добиться более мягкого и глубокого баса. Конечно, с ними не удалось нарисовать в характеристиках впечатляющие 20 — 20 000 Гц и пришлось ограничиться 42 Гц, но (раскроем сейчас маленький секрет) это не важно. Во-первых, низшая планка для живых инструментов — 50 Гц, а все остальное, по сути, искусственные звуки. Во-вторых, последние в домашней системе вообще чистое бахвальство, они доступны только любителям автомобильной акустики, где саб уже банально меняет давление внутри машины и за счет этого может воспроизвести ультразвук.
Обзор Edifier S550 Encore. Конструкция и особенности
Сателлиты
Понятное дело, хорошую систему из одного, даже очень качественного сабвуфера не построишь — заданному уровню должны соответствовать и другие элементы. И с ними Edifier не подвела. За средние и высокие частоты отдуваются пять колонок, собранные все из того же МДФ. Фронтальные и задние каналы одинаковые и представляют собой небольшие кубики высотой 20 см и глубиной 16 см.
Каждая оснащена 3,5-дюймовым мидом и 25-мм твиттером, закрытыми съемной пылезащитной сеткой черного цвета. По той же схеме сделан и центральный канал, правда, у него не один, а два среднечастотника, расположенных по бокам от «пищалки».
Раскидать выданный набор по комнате несложно. Колонки сравнительно компактные и спокойно разместятся по сторонам от монитора или телевизора, плюс у каждого сателлита есть проушины для крепления на стену, что облегчит задачу при установке тыловых источников. А вот с коммутацией акустики придется повозиться.
Как и с любым 5.1-комплектом, кабелей очень много и тянуть их все надо от сабвуфера. Для сателлитов предлагается использовать обычную акустическую пару с отличными плотными жилами, а для соединения с источником звука — аналоговый кабель с окончанием в виде шести «тюльпанов». К сожалению, обойтись одним проводом не выйдет; несмотря на то, что в последних своих моделях Edifier уже успела приучить нас к наличию цифровых входов, в S550 Encore их почему-то не добавили (к консолям придется подключаться через ресивер). В качестве легкого утешения есть лишь два дополнительных контакта под 2.1, к которым можно подцепить, к примеру, плеер или телевизор.
Переключаться между источниками разрешается с выносного пульта ДУ, располагающегося на столе на специальной подставке. Лентяйка оснащена приличных размеров ЖК-дисплеем и при помощи одной ручки позволяет перераспределить громкость по каналам, а также чуть подстроить низкие и высокие частоты. Тем же, кто собирается ставить акустику у телевизора, предлагается использовать инфракрасный пульт, дублирующий функции основного блока.
Звук
Сразу скажем, такой запас «управлялок» Edifier сделала не зря: пользоваться ими придется часто, ведь звучит S550 Encore более чем оригинально. Собственно, первое, второе и третье впечатление от включения акустики — сабвуфер, сабвуфер и еще раз сабвуфер. Глубокий, напористый бас заполняет комнату и пробирает до костей.
Выстрелы, взрывы и даже перезарядка оружия заставляют клавиатуру с мышкой отбивать чечетку на столе, а стремительно остывающий кофе чуть ли не выплескиваться из чашки. При этом звериный рык S550 Encore не похож на тот бубнеж, что выдают конкуренты. Наоборот, от него буквально веет благородством. Каждый удар сопровождается волной переливающихся обертонов, заставляющих поверить в реальность происходящего. В фильмах и играх эффект просто потрясающий, а вот в музыке старания низкочастотника оказываются избыточны.
Почти со всеми композициями S550 Encore общается примерно в следующем ключе: «Эй, у тебя там, смотрю, бас-линия есть, давай-ка ее сюда, покажем всем. Что значит «она не основная в песне»? Давай сюда, я сказал!». И как ни выставляй настройки, переломить этот стиль никак не получится, везде и всегда акустика будет выдавать максимум низов.
Причем, что обидно, они практически во всех случаях превалируют над средними и высокими частями, так как группа комплектных сателлитов уровнем явно ниже и слабее саба. На стандартной громкости их хватает для голоса и общих звуков, но чтобы вытащить из них, к примеру, электрогитару, приходится либо прибавлять мощности, что уже чревато неприятным разговором с соседями, либо покупать хорошую звуковую плату и вдумчиво настраивать частоты для каждого канала в отдельности.
Конечно, кто-то скажет, мол, для акустики за 19 000 рублей это перебор, она должна уметь все и сразу, однако мы с этим не согласимся. S550 Encore явно создавалась с прицелом на игры и фильмы, и с ними она справляется на пять с плюсом. Ну а что касается музыки, то да, мы привыкли — Edifier в этом деле традиционно образец для подражания, но в данном случае таких целей перед собой никто не ставил, поэтому и придираться нет смысла.
Что же до вопроса, брать или нет. Скажем так, конкурентов у S550 Encore нет ни в мультимедийном, ни в Hi-Fi-секторе. Первый в эту ценовую категорию вообще не лезет, а второй с нее лишь стартует и предлагает за эти деньги весьма странные наборы.
- сабвуфер
- продуманное управление
- отличные материалы
- качественные комплектные провода
- сателлиты уровнем ниже сабвуфера
- ЖК-экран блекнет на солнце
- нет цифровых входов
Источник: www.igromania.ru
Инструкция и руководство для
Edifier S550 на русском
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ МУЛЬТИМЕДИЙНАЯ АКУСТИЧЕСКАЯ СИС.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
МУЛЬТИМЕДИЙНАЯ АКУСТИЧЕСКАЯ СИСТЕМА
WWW.EDIFIER.RU
Основное назначение, Рекомендуемые меры безопасности, Комплектация
Вы сделали правильный выбор!
Благодарим Вас за приобретение мультимедийной акустической системы Edifier S550!
Пожалуйста, перед началом эксплуатации внимательно изучите настоящее руководство.
Не пренебрегайте предлагаемыми Вам рекомендациями по безопасному использованию
акустической системы.
ОСНОВНОЕ НАЗНАЧЕНИЕ
Мультимедийная акустическая система Edifier S550 предназначена для использования в
качестве усилительного и воспроизводящего устройства совместно с компьютерами, в том числе
ноутбуками, а также другими устройствами, например CD, DVD и MP3 -проигрывателями,
имеющими как двухканальный (стерео), так и шестиканальный (5.1) звуковой линейный выход.
РЕКОМЕНДУЕМЫЕ МЕРЫ БЕЗОПАСНОСТИ
1. Оберегайте акустическую систему от вредных внешних воздействий: высоких и низких
температур, прямых солнечных лучей, вибрации и повышенной влажности.
2. При попадании внутрь корпуса посторонних предметов или жидкостей немедленно
прекратите использование акустической системы, отключите ее от электросети и обратитесь
в сервисный центр.
3. Не вскрывайте корпус акустической системы и не вносите изменений в ее конструкцию.
Акустическая система не имеет узлов, предназначенных для самостоятельного ремонта.
Устранение любых неисправностей доверьте квалифицированным специалистам
сервисных центров.
4. Располагайте акустическую систему на надежном, устойчивом основании, оберегайте
ее от ударов и падений. Не прилагайте значительных усилий к органам управления.
5. При длительных перерывах в использовании акустической системы отключайте ее
от электросети.
6. При отключении штепсельной вилки сетевого шнура от розетки электросети тяните
вилку, а не за шнур.
7. Не устанавливайте слишком высокий уровень громкости – это может привести
к ухудшению слуха.
8. Для очистки корпуса акустической системы от пыли и загрязнений используйте
салфетку из мягкой ткани. Не применяйте жидкие и аэрозольные моющие средства,
растворители, чистящие порошки.
КОМПЛЕКТАЦИЯ
После распаковки коробки, пожалуйста, проверьте наличие всех
компонентов комплекта по упаковочному листу.
Упаковочный лист
1. Сабвуфер — 1шт.
2. Сателлиты фронтальные и тыловые – 4 шт.
3. Сателлит центрального канала – 1шт.
4. Проводной пульт ДУ-1шт.
5. Беспроводной пульт ДУ-1шт.
6. Кабель соединительный 3,5мм/2 RCA — 3 шт.
7. Кабель соединительный 6 RCA /6 RCA — 1 шт
8. Кабель акустический– 5 шт.
9. Руководство по эксплуатации — 1шт
10. Сетевой шнур
Вид и назначение органов управления и коммутации
ВИД И НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И КОММУТАЦИИ
1. Разъемы аналоговых входов (стерео).
2. Разъемы аналоговых входов (5.1).
3. Разъем для подключения проводного пульта ДУ.
4. Разъемы-защелки для подключения сателлитов
5. Выключатель питания.
6. Предохранитель.
7. Разъем для подключения сетевого шнура.
8. Жидкокристаллический (LCD) дисплей проводного пульта ДУ.
9. Многофункциональная ручка управления и настройки.
Регулируемые функции:
MASTER VOLUME – Регулировка громкости системы (на дисплее VOL)
FRONT ADJUSTMENT – Регулировка усиления фронтальных каналов (на дисплее FRNT)
CENTER ADJUSTMENT – Регулировка усиления центрального канала (на дисплее CEN)
REAR ADJUSTMENT – Регулировка усиления тыловых каналов(на дисплее REAR)
SUBWOOFER ADJUSTMENT – Регулировка усиления канала сабвуфера (на дисплее SW)
BASS – Регулировка тембра низких частот (на дисплее BASS)
TREBLE– Регулировка тембра высоких частот (на дисплее TRE)
LIGHT- Регулировка яркости подсветки дисплея (на дисплее LIGHT)
При включении система устанавливается в режим регулировки громкости, выбор
других регулировок осуществляется нажатием на многофункциональную ручку управления.
Регулировка выбранной функции производится вращением многофункциональной ручки управления.
10. Кнопка паузы (MUTE)
11. Кнопка выбора входов
Беспроводной пульт дистанционного управления, Разъем для подключения наушников, Подготовка беспроводного пульта ду к работе
12. Разъем для подключения наушников
БЕСПРОВОДНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
1. MUTE — кнопка паузы.
2. VOLUME +/- кнопки регулирования громкости системы.
3. Кнопки выбора регулируемой функции:
FRONT – выбор регулировки громкости фронтальных каналов
REAR – выбор регулировки громкости тыловых каналов
SW – выбор регулировки громкости сабвуфера
TRE – выбор регулировки уровня высоких частот
BASS – выбор регулировки уровня низких частот
4. ADJ+/- кнопки регулирования выбранной функции (см. выше)
5. LIGHT+/- кнопка регулирования яркости подсветки жидкокристаллического
дисплея проводного пульта ДУ.
6. INPUT 5.1CH/2CH – кнопка выбора входа
5.1- канального (5.1CH) или стерео (2CH)
7. RESET – кнопка сброса пользовательских регулировок.
ПОДГОТОВКА БЕСПРОВОДНОГО ПУЛЬТА ДУ К РАБОТЕ
Беспроводной пульт ДУ поставляется с установленной в батарейный отсек
батарейкой типа CR2025. Для предотвращения разряда батарейки до начала эксплуатации
пульта ДУ в батарейный отсек установлен пластиковый язычок.
Перед началом использования пульта ДУ
необходимо извлечь язычок из батарейного
отсека, потянув за выступающую часть.
Для замены разрядившейся батарейки нужно извлечь из батарейного отсека
кассету с батарейкой, как показано на рисунке.
Замените батарейку в кассете, ОБРАЩАЯ ВНИМАНИЕ на маркировку полярности.
Знаки “+” на корпусе батарейки и на кассете должны быть с одной стороны
Вставьте кассету с новой батарейкой в батарейный отсек.
Установка и подключение
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
1. Все действия по установке акустической системы, электрическому соединению компонентов
комплекта и подключению к устройству источнику сигнала производите
при отключенной от электросети акустической системе.
2. Расположите компоненты акустической системы в пространстве так, чтобы фронтальные
сателлиты находились справа и слева перед слушателем.
Левый и правый тыловые сателлиты должны располагаться сзади слушателя.
Сателлит центрального канала разместите над или под монитором. Расположение сабвуфера
может быть таким как Вам удобно, так как звуки низких частот воспроизводимые сабвуфером,
не имеют ярко выраженной направленности.
3. Подключите сателлиты, используя акустический кабель, входящий в комплект. Пожалуйста,
обратите внимание на полярность подключения сателлитов.
Для облегчения правильного подключения разъемы-защелки и жилы акустического кабеля
имеют цветовую маркировку.
Разъемы-защелки красного цвета на задней панели сабвуфера и на задней панели сателлита
соедините жилой золотистого цвета, а черные разъемы-защелки жилой серебристого цвета.
3. Подключите проводной пульт дистанционного управления, вставив штыревую часть разъема
в гнездовую и зафиксируйте ее.
4. С помощью соединительных кабелей, входящих в комплект подключите
акустическую систему к устройству источнику сигнала, обращая внимание
на соответствие выходов источника сигнала и входов акустической системы.
Устройства с двухканальным (стерео) выходом подключайте к соответствующим
входам акустической системы.
5. Вставьте штекер, находящийся на конце сетевого шнура в разъем на задней панели
сабвуфера. Вставьте штепсельную вилку сетевого шнура в розетку электросети.
Включите электропитание акустической системы, переведя выключатель питания
на задней панели сабвуфера из положения(0) “выключено”, в положение (I) – “включено”.
Мигание красного светодиода на проводном пульте ДУ что акустическая система
включена и находится в дежурном режиме.
6. Включите устройство–источник в режим воспроизведения и выполните с помощью кнопок
на беспроводном пульте ДУ или многофункциональной ручки управления на проводном
пульте ДУ все необходимые настройки: общей громкости, громкости отдельных каналов,
тембра высоких и низких частот.
Источник: manualza.ru
Как подключить 5.1 Edifier S550 к HDAV 1.3Slim. — вопрос №125263
пытался подрубить акустику к мат. плате, но работает только 2.1, 5.1 не могу подрубить.
хотя входов вроде много, но работают активно только 1-2 входа, не пойму.
приобрел звук.карту вышеназванную, но там два HDMI (INOUT) входа и SPDIF OUT.
подскажите, как подключить, чтобы активна 5.1 была.
суть такова, что слушаю музыку с компьютера и смотрю фильмы, с видеокарты подключаю картинку на ТВ посредством HDMI и включаю фильм на компьютере.
— вариант 1
В аккустике 5.1 моей, там 5 тюльпанов, быть может я могу приобрести какой то SPDIF коаксиальный проводок, который будет соединять в себе(в каком то переходнике), эти 6 тюльпанов и конечный одинарный разъем SPDIF будет выставлять в мою звуковую карту, логично ли я мыслю? прошу прощения если сумбурно объясняю.
— вариант 2
у меня видеокарта с двумя HDMI разъемами, быть может как то сыграть можно на этом?
а именно есть медиаплеер, быть может подключить следующим образом
— медиаплеер использовать как посредник вплане звука, а именно
тюльпан из 6 разъемов который идет от акустической системы подключить к медиаплееру, а от медиаплеера посредством SPDIF подключится к звуковой карте, тем самым решить вопрос воспроизведения 5.1 системы ?
Источник: www.liveexpert.org
